ما الفرق بين مراكز التصنيع الأفقية والعمودية؟

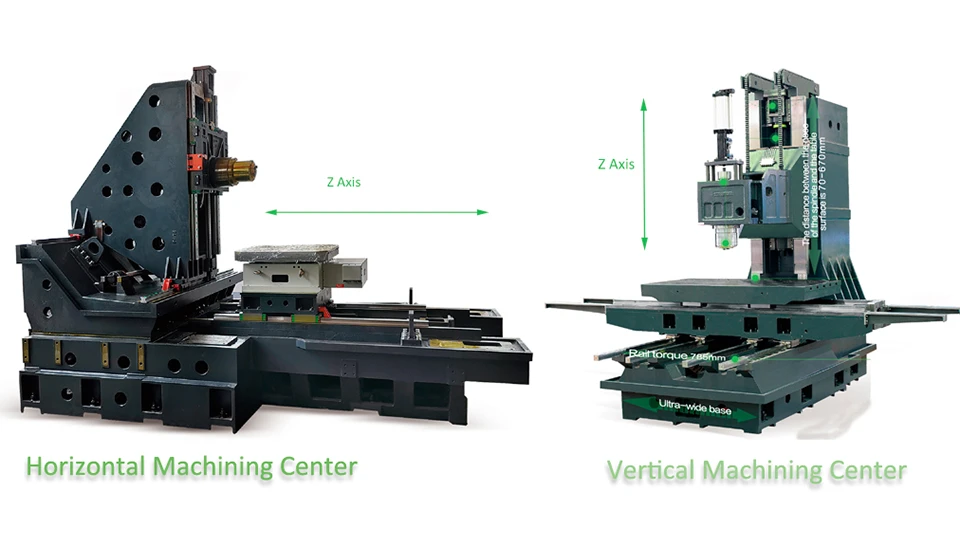

في المشهد التنافسي للتصنيع الحديث، يُعد اختيار معدات CNC المناسبة حجر الزاوية لتحقيق الربحية والدقة. وبالنسبة لمالكي ورش الآلات ومديري الإنتاج، غالباً ما ينحصر النقاش حول قرار حاسم واحد: مراكز التشغيل العمودي (VMC) مقابل مراكز التشغيل الأفقي (HMC).

في حين أن كلا النظامين يستخدمان أدوات قطع دوارة لإزالة المواد من قطعة العمل، إلا أن تصاميمهما الهيكلية تملي قدرات مختلفة بشكل واضح. إن فهم الفروق الدقيقة بين تقنيتي VMC و HMC أمر ضروري لتحسين أوقات التشغيل، وزيادة العائد على الاستثمار، وتوسيع نطاق حلول التصنيع لديك.

إليك مقارنة احترافية متعمقة بين مراكز التشغيل العمودي والأفقي CNC لمساعدتك على اتخاذ قرار استثماري مستنير.

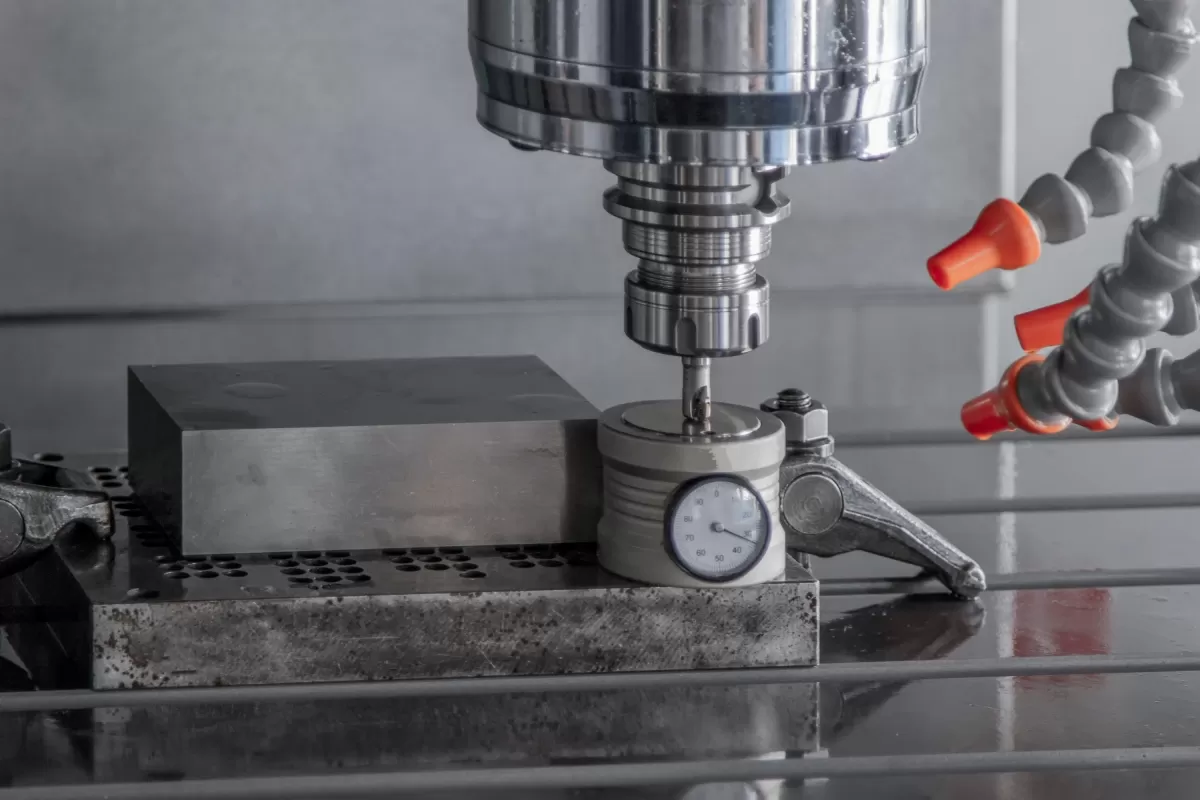

ما هو مركز التشغيل العمودي (VMC)؟

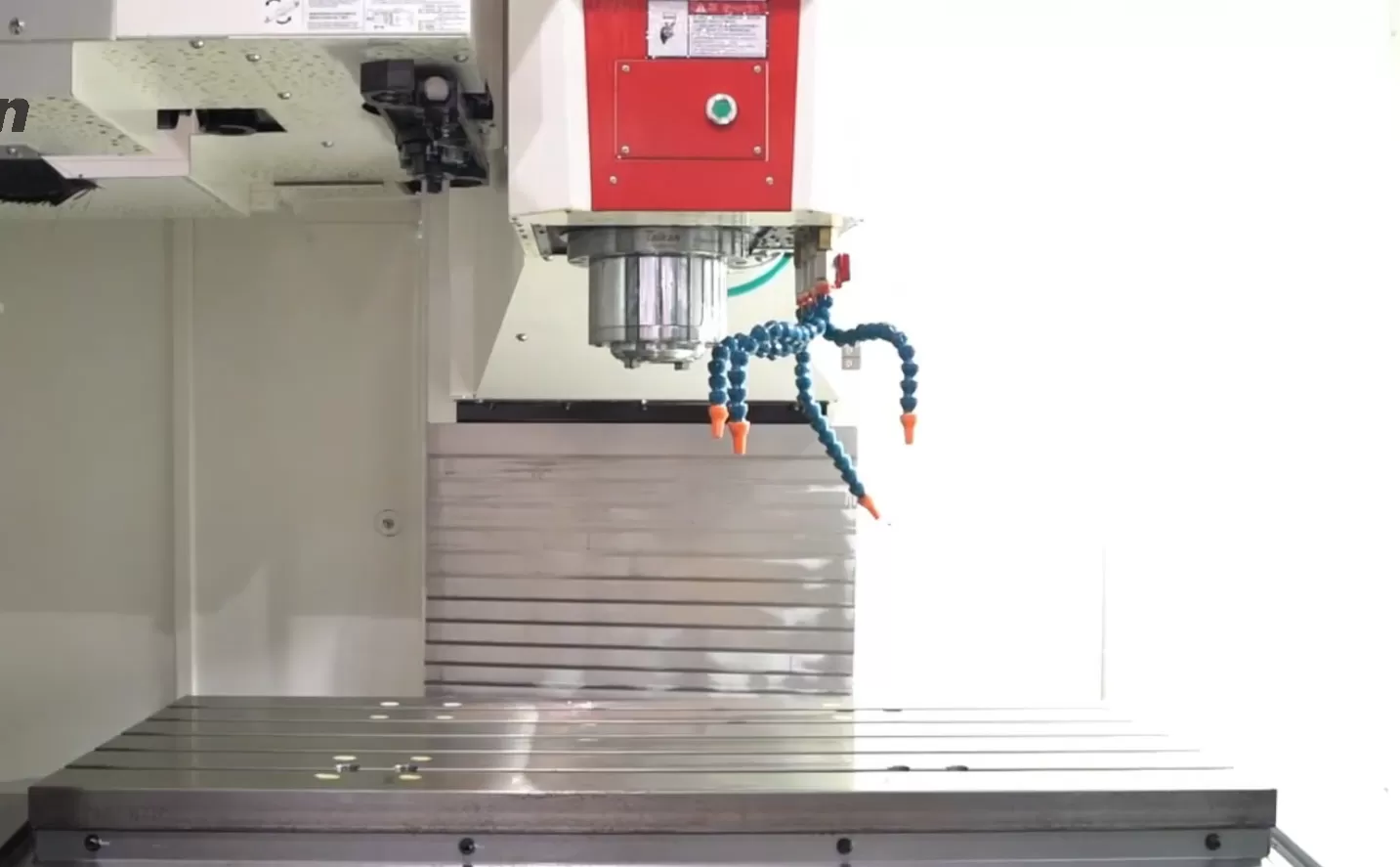

أمركز التشغيل العموديميزات (VMC) محور دوران رأسي. حيث تنزل أداة القطع من الأعلى لطحن السطح العلوي لقطعة العمل المثبتة عادةً على طاولة عمل قياسية.

الأنسب لـ: الأجزاء المسطحة، وأعمال الألواح، وتجاويف القوالب، وعمليات التشغيل أحادية الجانب.

المزايا الرئيسية لـ VMC

• سهولة الإعداد والتشغيل: نظراً لأن عمود الدوران يقع فوق الطاولة، يحصل المشغلون على رؤية واضحة دون عوائق لعملية القطع. وهذا يجعل VMCs بديهية للغاية للإعداد واستكشاف الأخطاء وإصلاحها وتصميم أدوات التثبيت المخصصة.

• استثمار أولي أقل: تتميز VMCs ببنية أقل تعقيداً من نظيراتها الأفقية، مما يؤدي إلى انخفاض كبير في الإنفاق الرأسمالي المسبق.

• بصمة صغيرة: عموماً، تستهلك ماكينات CNC العمودية مساحة أرضية أقل، مما يجعلها مثالية للورش ذات المساحة المحدودة.

• تعددية الاستخدامات في التشغيلات القصيرة: ممتازة للإنتاج المتنوع بكميات صغيرة والنماذج الأولية السريعة.

قيود VMC

• تخليص رديء للرايش: تعمل الجاذبية ضد VMC. حيث يميل الرايش إلى التجمع في التجاويف العميقة، مما قد يسبب إعادة القطع، وتآكل الأدوات المتسارع، وتشطيبات سطحية رديئة إن لم تتم إدارته بسائل تبريد عالي الضغط.

• تشغيل محدود متعدد الجوانب: يتطلب تشغيل جوانب متعددة من القطعة عادةً إعادة تموضع يدوي (قلب القطعة)، مما يزيد من خطر تراكم التفاوتات ويضيف وقتاً غير منتج.

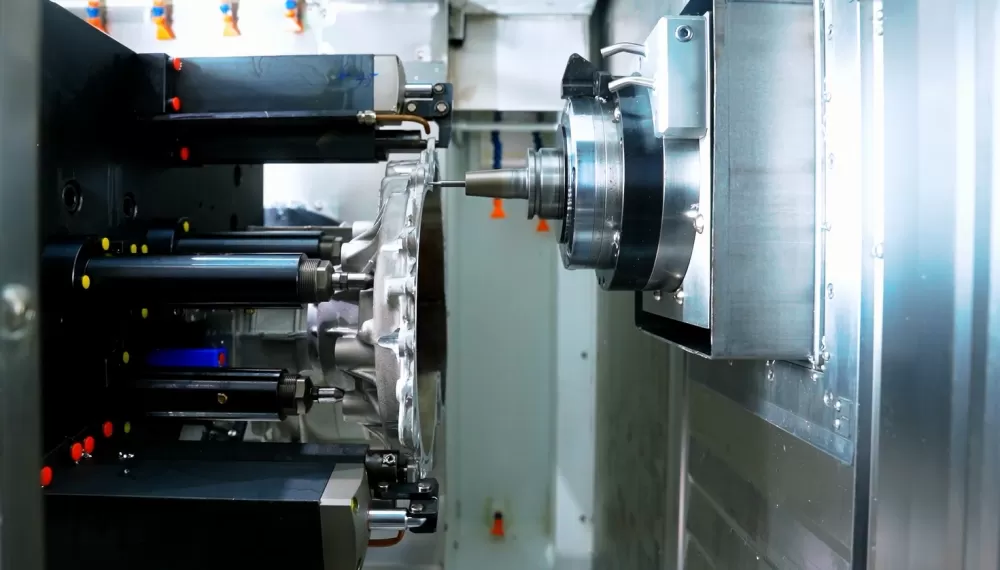

ما هو مركز التشغيل الأفقي (HMC)؟

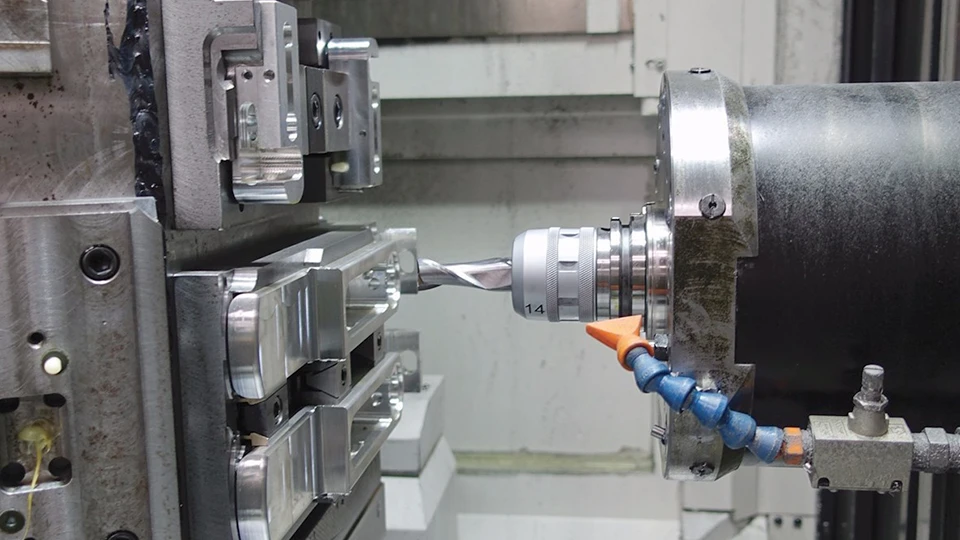

أمركز التشغيل الأفقييستخدم (HMC) محور دوران أفقي يوازي الأرضية. صُممت مراكز HMC للإنتاج الشاق عالي الحجم، وتضم عادةً مبدل منصات نقالة تلقائي مدمج (APC) وطاولة دوارة (محور B).

الأنسب لـ: الأجزاء الصندوقية المعقدة، وإزالة المواد الثقيلة، والإنتاج المستمر عالي الحجم.

المزايا الرئيسية لـ HMC

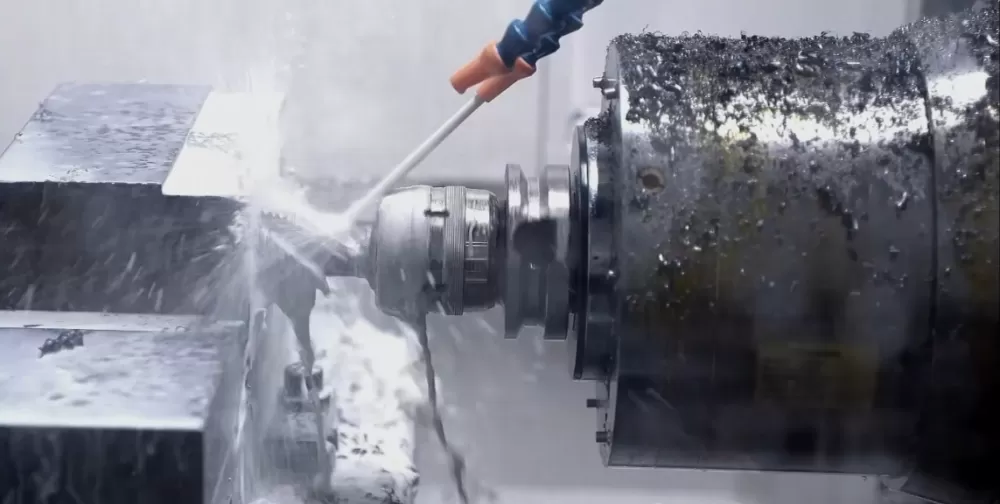

• تخليص رايش فائق: الجاذبية هي أعظم حليف لـ HMC. فمع قطع عمود الدوران الأفقي، يسقط الرايش طبيعياً بعيداً عن قطعة العمل، مما يطيل عمر الأداة ويضمن تشطيباً سطحياً نقياً.

• كفاءة عالية الحجم (تثبيت الشواهد): يتيح دمج مثبتات الشواهد تركيب أجزاء متعددة على عدة أوجه في آن واحد. وباقترانها مع طاولة دوارة ذات محور رابع، يستطيع عمود الدوران الوصول إلى ثلاثة أو أربعة جوانب من القطعة في إعداد واحد.

• تشغيل غير متقطع: بفضل مبدل المنصات التلقائي القياسي (APC)، يمكن للمشغل تحميل أو تفريغ أو فحص الأجزاء على منصة نقالة واحدة بينما تستمر الآلة في القطع على الأخرى. وهذا يقلل بشكل كبير من وقت توقف عمود الدوران.

• صلابة أعلى: صُممت HMCs بقاعدة حديد زهر أثقل لامتصاص الاهتزازات الشديدة، مما يسمح بقطع أثقل، ومعدلات تغذية أسرع، ودقة فائقة في السبائك الصلبة.

قيود HMC

• استثمار رأسمالي باهظ: تتكلف HMC عادةً ضعفي إلى ثلاثة أضعاف تكلفة VMC ذات نطاق العمل المماثل.

• برمجة وإعداد معقدان: يتطلب تشغيل HMC، خاصةً مع مثبتات الشواهد متعددة الأجزاء ومبدلات المنصات، مهارات برمجة CAM متقدمة وحلول تثبيت قطع عمل متخصصة.

• بصمة أكبر: تتطلب HMCs مساحة أرضية أكبر بكثير بسبب مبدلات المنصات وهياكل الآلة الأكبر حجماً.

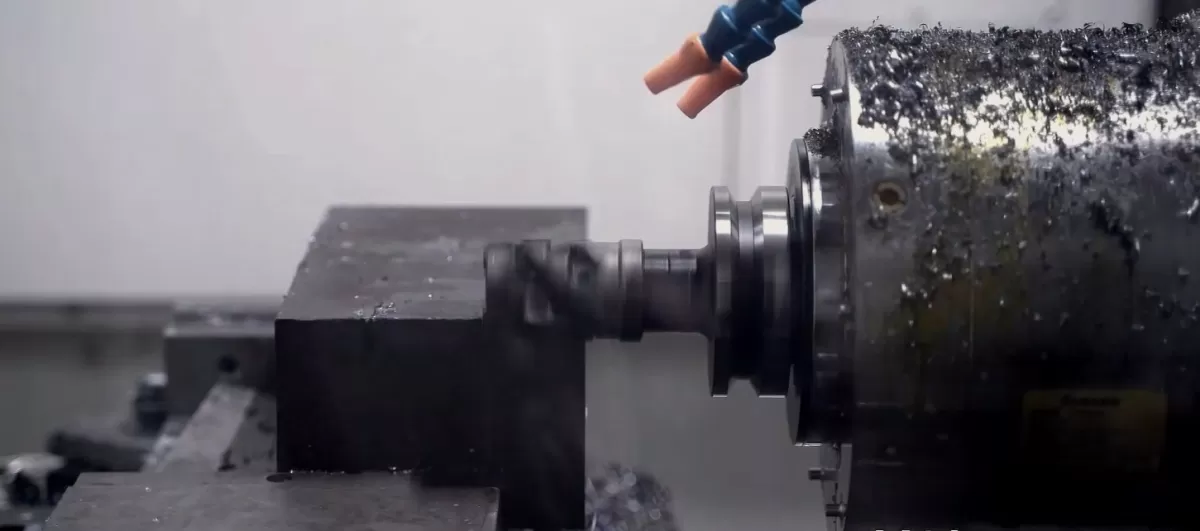

VMC مقابل HMC: المقارنة الأساسية

لمساعدتك في تبسيط قرار الشراء، إليك مقارنة مباشرة عبر أهم مقاييس التصنيع:

كيفية اختيار ماكينة CNC المناسبة

يعتمد الاختيار بين VMC و HMC في النهاية على التطبيقات المحددة لورشتك ونموذج عملك.

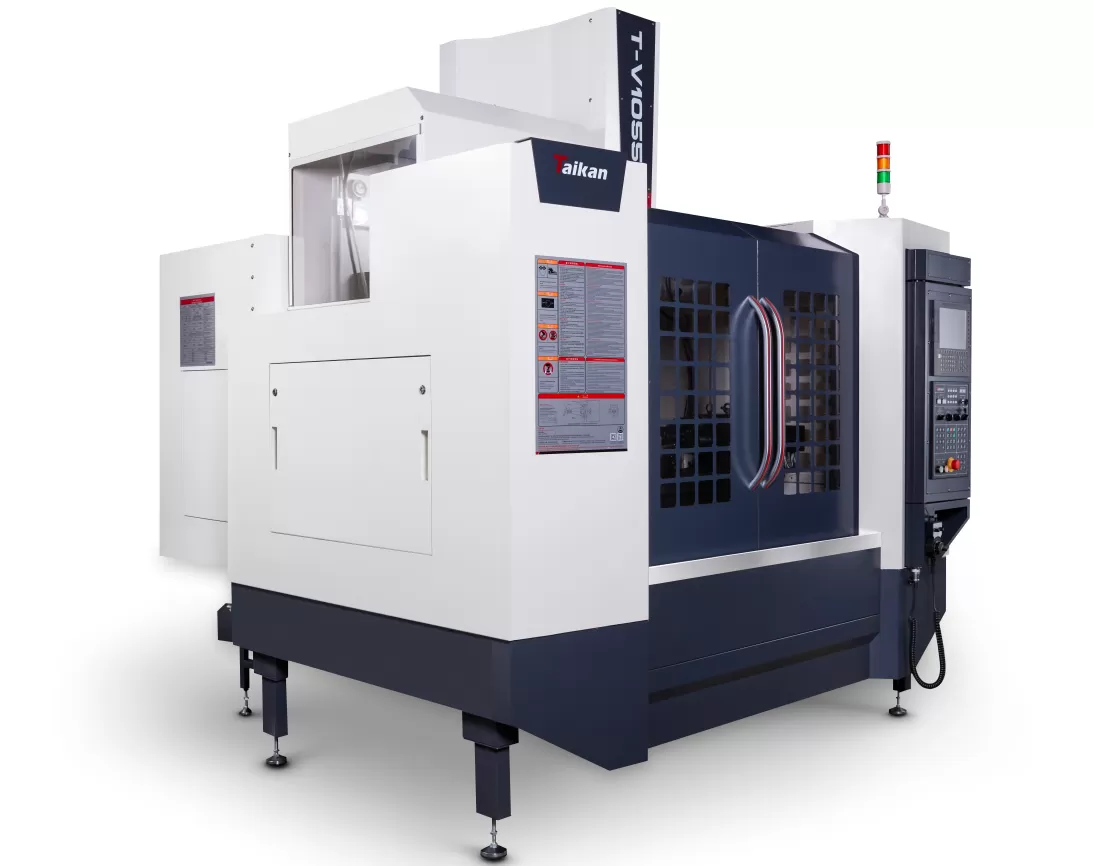

استثمر فيمركز تشغيل تايكان العموديإذا:

• إذا كنت ورشة عمل تتعامل مع نماذج أولية أحادية القطعة أو دفعات صغيرة.

• إذا كانت قطع عملك الأساسية عبارة عن ألواح مسطحة، أو قوالب، أو ألواح طيران كبيرة أحادية الجانب.

• إذا كانت لديك قيود ميزانية وتحتاج إلى عائد سريع على الاستثمار (ROI).

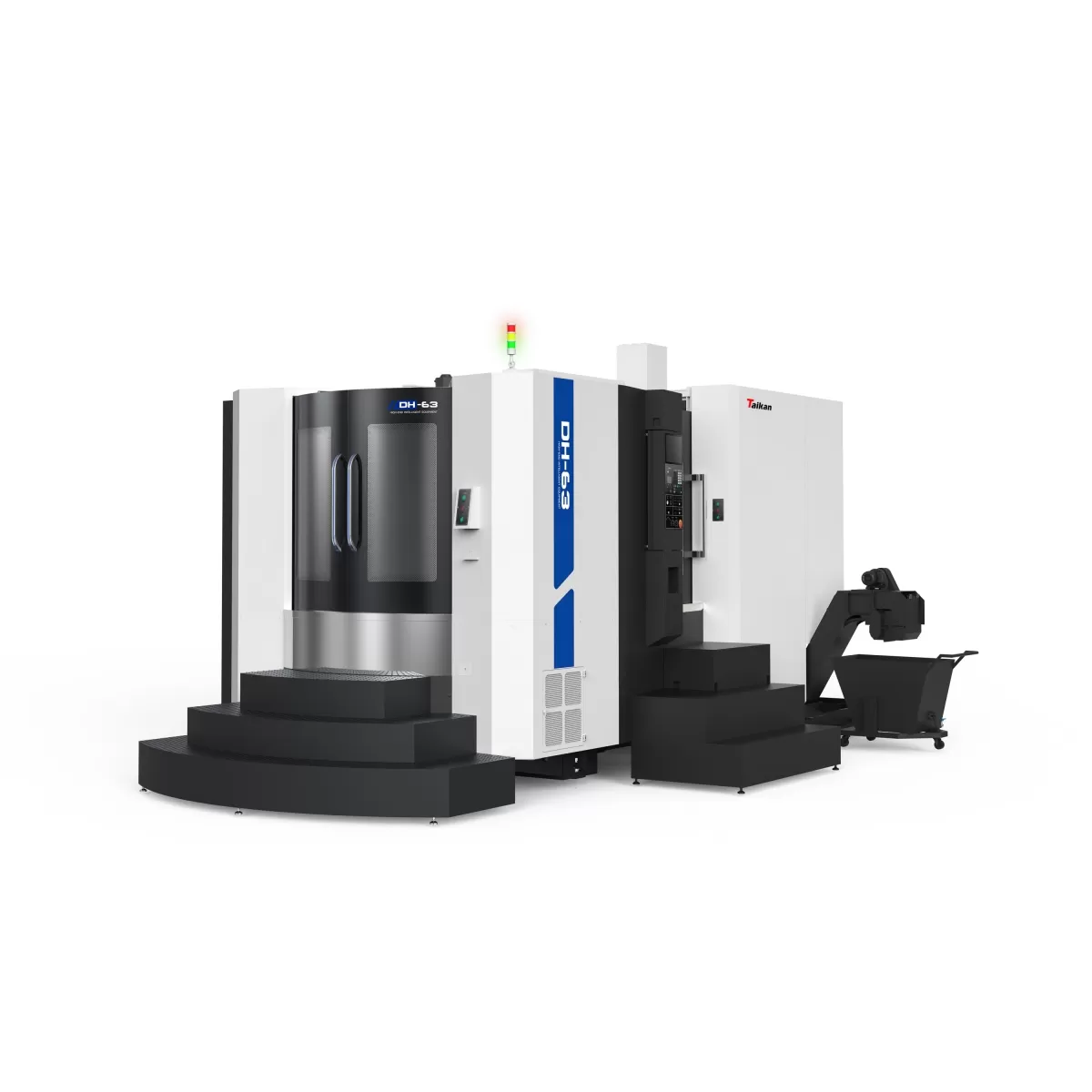

استثمر فيمركز التشغيل الأفقي CNC عالي الدقةإذا:

• إذا كنت تُصنّع أجزاء معقدة متعددة الجوانب (مثل كتل المحرك، أو هياكل المضخات، أو علب تروس).

• إذا كانت عملياتك تتطلب تصنيعاً عالي الحجم وبدون تدخل بشري "lights-out".

• إذا كنت ترغب في تقليل أوقات الإعداد وتقليل تكلفة العمالة لكل قطعة من خلال التحميل على منصات نقالة.

الخلاصة

في نقاش VMC مقابل HMC، لا توجد إجابة واحدة تناسب الجميع. تقدم مراكز التشغيل العمودي تعددية استخدامات وقيمة لا مثيل لها للأعمال أحادية الجانب منخفضة الحجم. وعلى النقيض، تُعد مراكز التشغيل الأفقي محطات طاقة صناعية، صُممت لخفض أوقات الدورات والهيمنة على الإنتاج عالي الحجم عبر تحكم راقٍ بالرايش وإمكانية الوصول متعددة الجوانب. ومن خلال مواءمة اختيار آلتك مع استراتيجية إنتاجك، تؤسس قاعدة صلبة لامتياز تصنيعي طويل الأمد.
