دليل شراء آلة CNC ذات 5 محاور: كيفية اختيار الحل المناسب للتصنيع الدقيق

في التصنيع الدقيق الحديث، يتزايد الطلب على الأشكال الهندسية المعقدة والتفاوتات الأكثر دقة ودورات الإنتاج الأسرع. تتطلب الصناعات مثل الإلكترونيات الاستهلاكية (3C) ومركبات الطاقة الجديدة والفضاء ومعدات اتصالات 5G مكونات ذات أشكال معقدة ودقة عالية للغاية.

غالبًا ما تكافح ماكينات 3-axis التقليدية لتلبية هذه المتطلبات بكفاءة. ولذلك أصبحت 5-axis CNC machining ضرورية للمصنعين الذين يهدفون إلى تحسين الإنتاجية وتقليل الإعدادات وتعزيز دقة التصنيع.

بالنسبة للمصنعين والموزعين ومديري المشتريات العالميين، يُعد اختيار ماكينة 5-axis CNC المناسبة استثمارًا استراتيجيًا. يستعرض هذا الدليل كيفية عمل 5-axis machining ومزاياها والعوامل الرئيسية التي يجب مراعاتها عند اختيار أفضل حل لاحتياجات الإنتاج الخاصة بك.

لماذا تُعتبر 5-Axis CNC Machining المعيار الصناعي للأجزاء المعقدة؟

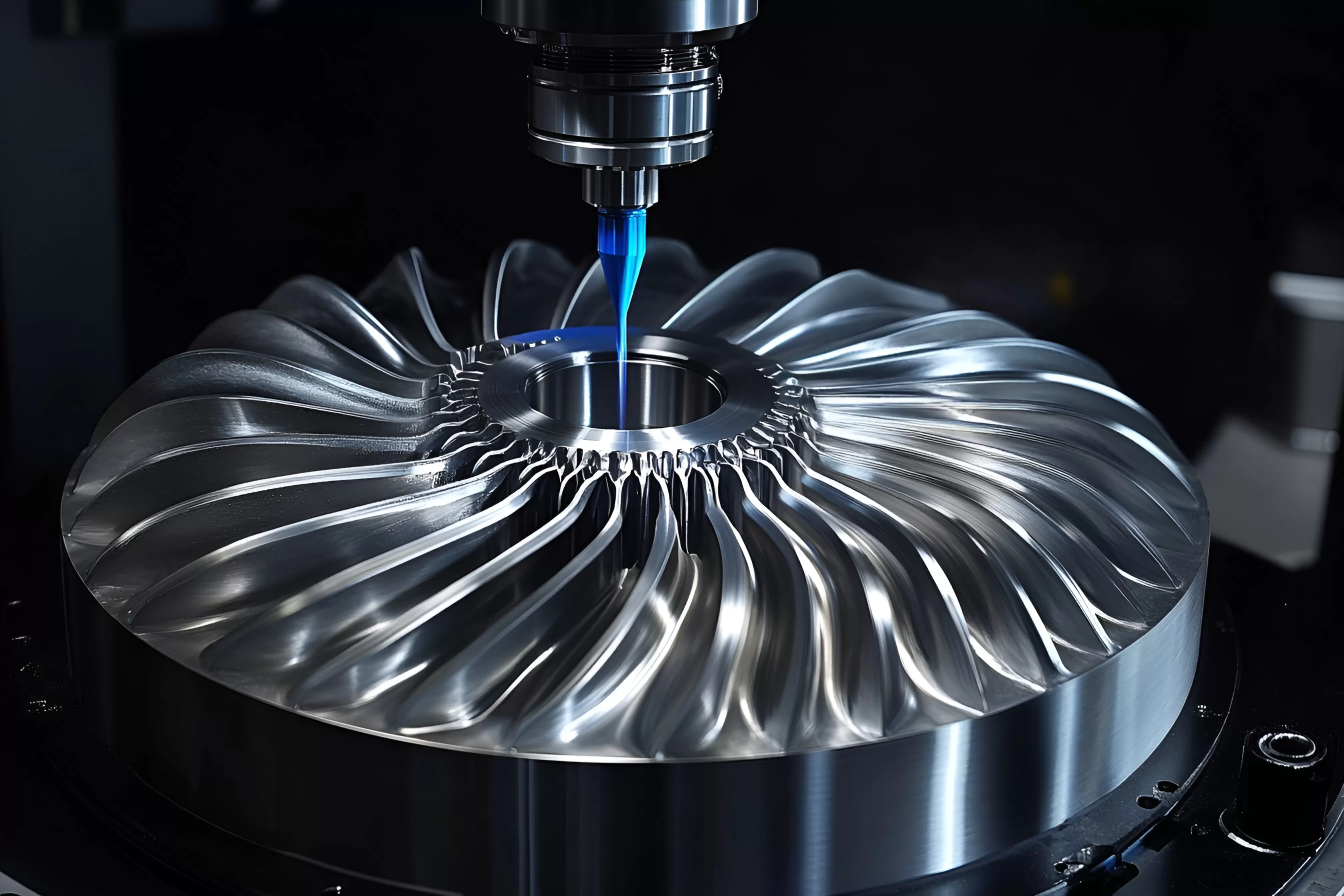

مع تزايد تعقيد تصميمات المنتجات، يجب على المصنعين إنتاج مكونات ذات أسطح منحنية وتجاويف عميقة وميزات متعددة الزوايا. عادةً ما تتطلب التصنيع التقليدي إعدادات متعددة للوصول إلى جوانب مختلفة من قطعة العمل، مما يزيد من وقت الإنتاج ويُدخل أخطاء في تحديد الموضع. A5-axis CNC machineتحل هذه التحدي من خلال السماح لأداة القطع أو قطعة العمل بالتحرك في وقت واحد عبر خمسة محاور مختلفة. تتيح هذه الإمكانية التصنيع من أي زاوية تقريبًا في إعداد واحد. وفقًا للجمعية الأمريكية للمهندسين الميكانيكيين (ASME)، تعمل التصنيع متعدد المحاور على تحسين دقة التصنيع بشكل كبير وتقليل الأخطاء الناتجة عن إعادة تحديد موضع الجزء بشكل متكرر. (المصدر: ASME – What is 5-Axis Machining) يمكن للمصنعين الذين يعتمدون التصنيع باستخدام 5-axis تحقيق حرية تصميم أكبر وإنتاجية محسنة ودقة تصنيع أعلى مقارنة بأساليب التصنيع التقليدية.

فهم ماكينات 5-Axis CNC

A5-axis CNC machineتعمل باستخدام خمسة محاور حركة: ثلاثة محاور خطية (X وY وZ) مع محورين دورانيين. تسمح هذه الحركات الدورانية الإضافية لأداة القطع بالاقتراب من قطعة العمل من اتجاهات متعددة، مما يجعل من الممكن تصنيع أشكال هندسية معقدة وأجزاء متعددة الأسطح في إعداد واحد. مقارنةً بالتصنيع التقليدي 3-axis، تقلل هذه القدرة متعددة الاتجاهات بشكل كبير من أخطاء إعادة التموضع وتحسن دقة التصنيع، خاصة عند إنتاج أجزاء ذات أسطح منحنية أو تجاويف عميقة أو زوايا معقدة.

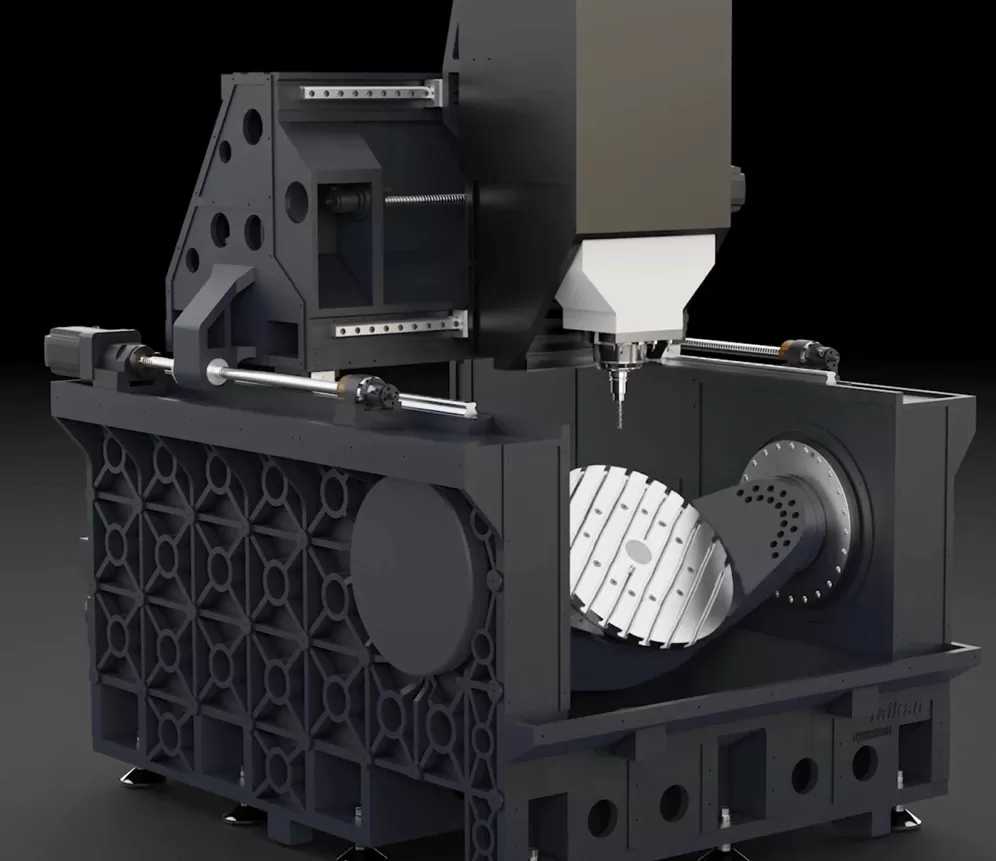

التكوينات الشائعة لماكينات 5-Axis

تم تصميم هياكل ماكينات مختلفة لتلبية متطلبات التصنيع المتنوعة. تشمل التكوينات الأكثر شيوعًا:

• ماكينات من طراز Trunnion (ذات المحور الدوار المائل)

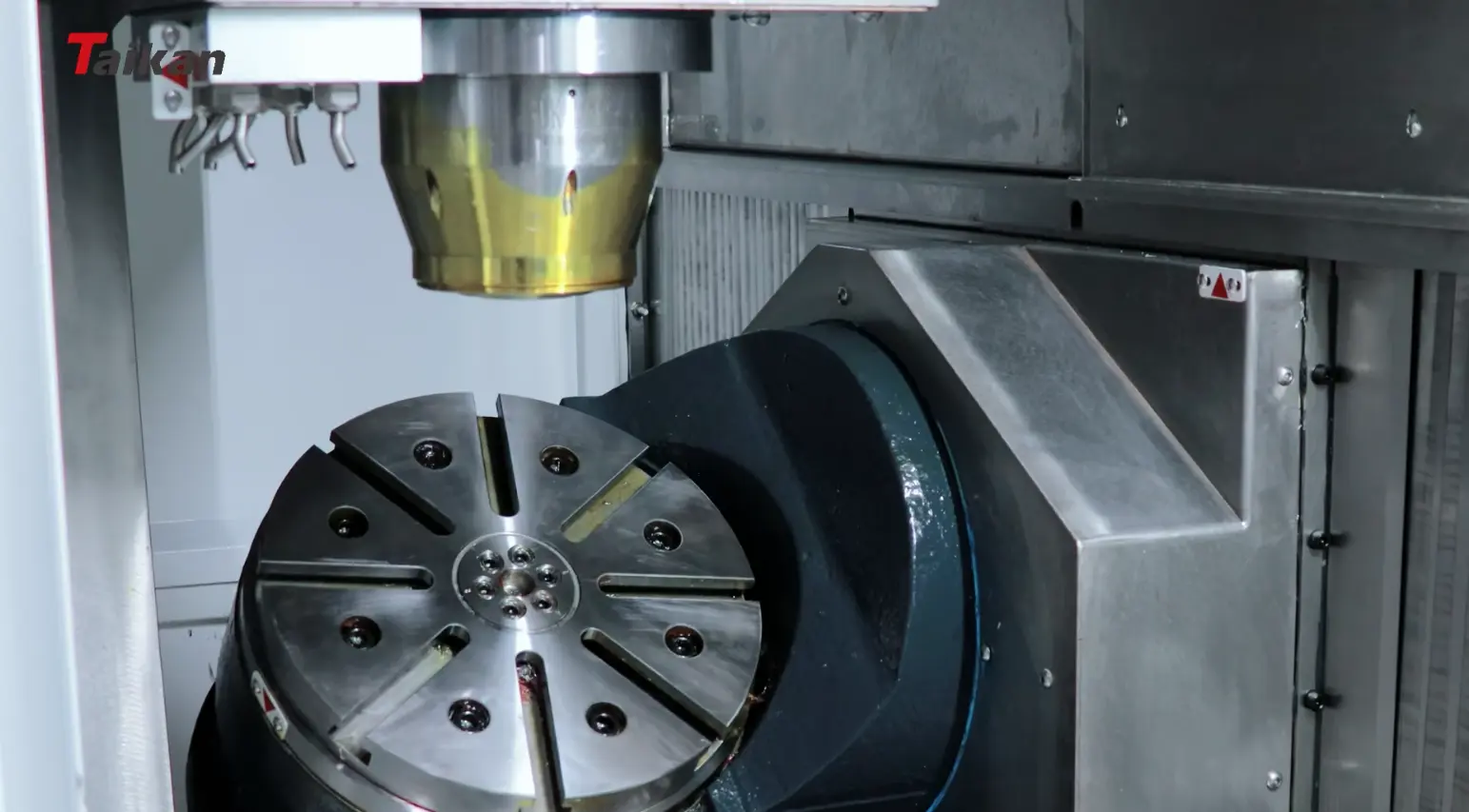

  في هذا التكوين، تدور الطاولة وتميل بينما يظل المغزل ثابتًا. تُستخدم ماكينات Trunnion على نطاق واسع في التصنيع عالي الدقة للأجزاء الصغيرة والمتوسطة الحجم، خاصةً في صناعات الفضاء وتصنيع القوالب الدقيقة.

• ماكينات ذات رأس دوار (Swivel-head)
  هنا، يقوم رأس المغزل بالحركات الدورانية. يوفر هذا التصميم مرونة أكبر عند تصنيع قطع العمل الأكبر حجمًا أو الأطول، مما يجعله مناسبًا للأجزاء الهيكلية المعقدة.

• ماكينات من النوع الجسري (Gantry-type)


مركز تصنيع 5 محاور من النوع الجسريتتميز بهيكل جسري يوفر صلابة واستقرارًا ممتازين. تُستخدم عادةً للأجزاء الكبيرة ومهام التصنيع الثقيل في صناعات مثل السيارات والتصنيع الميكانيكي.

حلول التصنيع باستخدام ماكينات Taikan 5-Axis

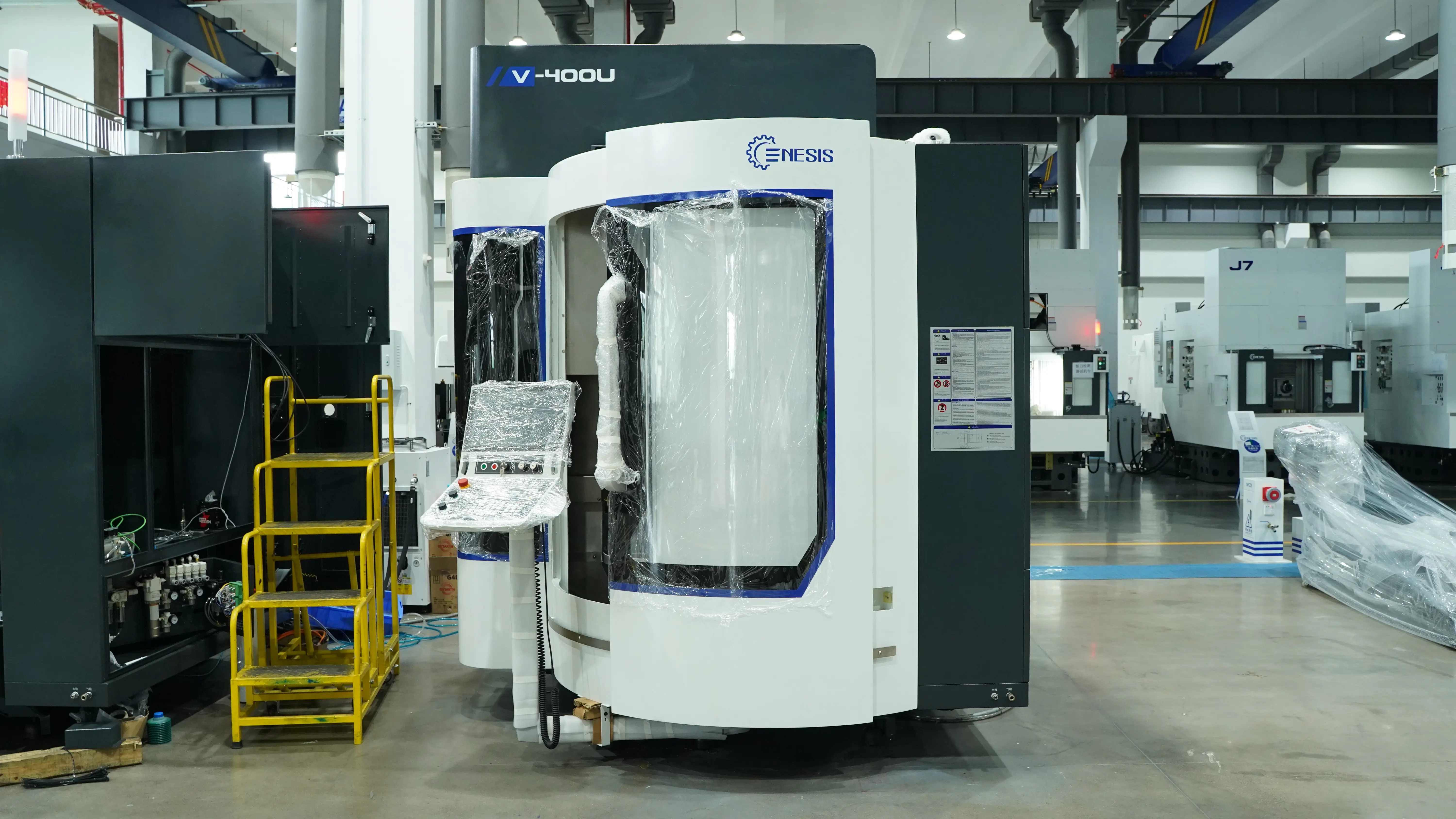

لتلبية الطلب المتزايد على إنتاج الأجزاء عالية الدقة والمعقدة، تقدم Taikan Machine العديد من حلول التصنيع المتقدمة باستخدام 5-axis. على سبيل المثال، الـمركز تصنيع عمودي 5-axisمصممة للتصنيع عالي الدقة متعدد الأسطح للأجزاء المعقدة.

بالإضافة إلى ذلك، توفر Taikan قدرات متكاملة للخراطة والتفريز من خلال سلسلة FH الخاصة بهامراكز تصنيع التفريز والخراطة 5-Axis، مما يسمح بإكمال عمليات تصنيع متعددة في إعداد واحد. بالنسبة للتصنيع الدقيق على نطاق واسع، تقدم Taikan أيضًا مراكز تصنيع 5-axis من النوع الجسري، والتي توفر الصلابة والاستقرار المطلوبين لتصنيع قطع العمل الأكبر.

مزودة بأنظمة تحكم CNC متقدمة وتقنية مغازل عالية السرعة، صُممت هذه الماكينات لدعم التصنيع الفعال والمستقر في التطبيقات الصناعية الصعبة.

المزايا الرئيسية لتصنيع 5-Axis

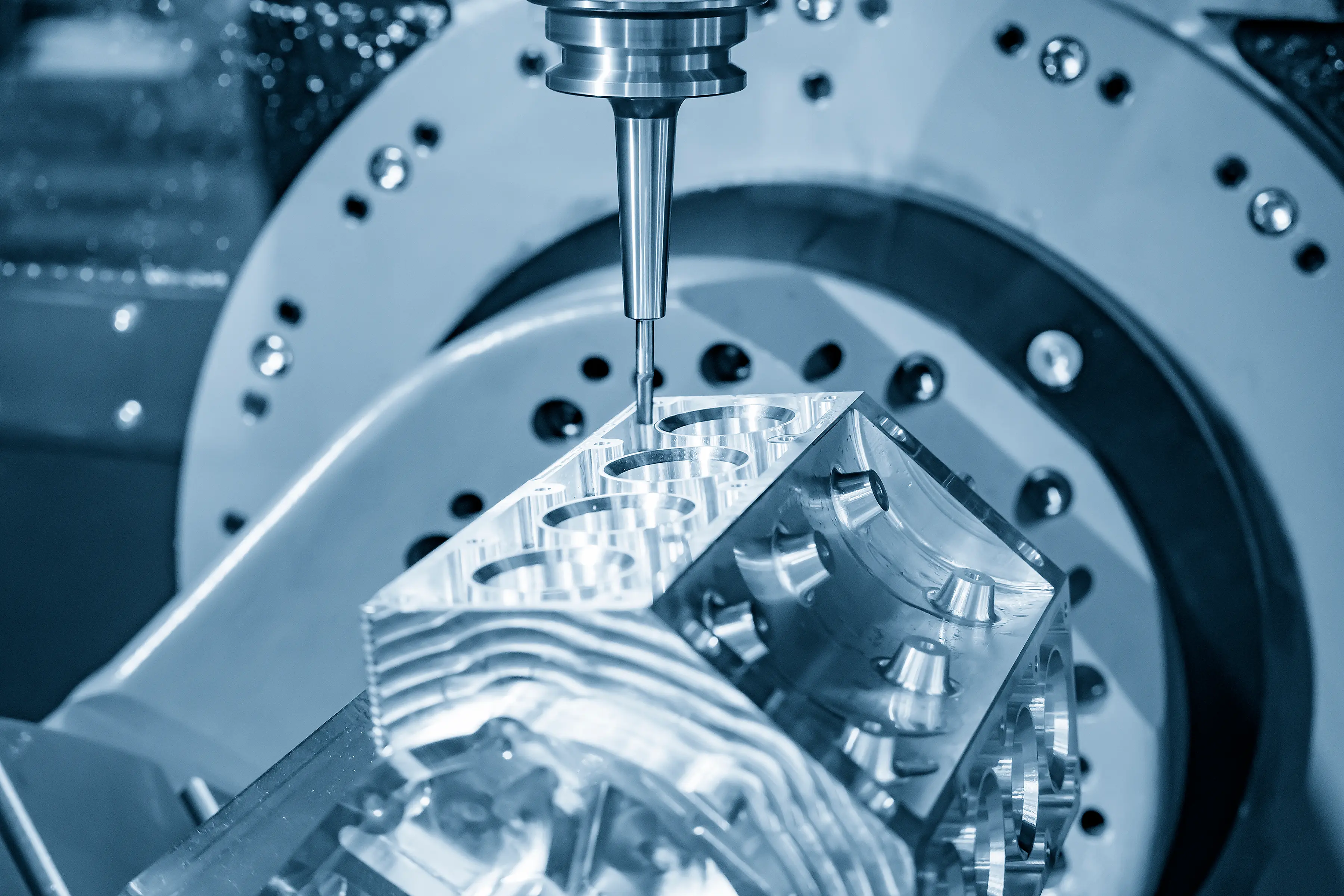

الميزة الرئيسية لماكينة 5-axis CNC هي قدرتها على تصنيع الأجزاء المعقدة في إعداد واحد بتحريك أداة القطع على طول خمسة محاور مختلفة. وهذا يقلل من أخطاء إعادة التموضع، ويحسن دقة التصنيع، ويزيد من كفاءة التصنيع الإجمالية.

• تقليل الإعدادات

من خلال الوصول إلى أوجه متعددة من قطعة العمل في تثبيت واحد، تلغي 5-axis machining إعادة التموضع المتكررة، مما يقلل من وقت الإعداد ويحسن الدقة.

• تشطيب سطحي محسّن

تساعد مسارات الأدوات المستمرة على تجنب علامات التلاقي الناتجة عن إعادة تموضع الجزء، مما يؤدي إلى أسطح أنعم وأكثر تجانسًا.

• دقة معززة

تسمح المحاور الدورانية الإضافية باستخدام أدوات قطع أقصر، مما يقلل من انحراف الأداة واهتزازها ويمكّن من تحقيق تفاوتات تصنيع أكثر إحكامًا.

• زيادة الكفاءة

يؤدي تقليل عدد الإعدادات وعمليات التصنيع المستمرة إلى تقصير دورات الإنتاج وزيادة إنتاجية التصنيع.

• تعددية الاستخدامات للأشكال الهندسية المعقدة

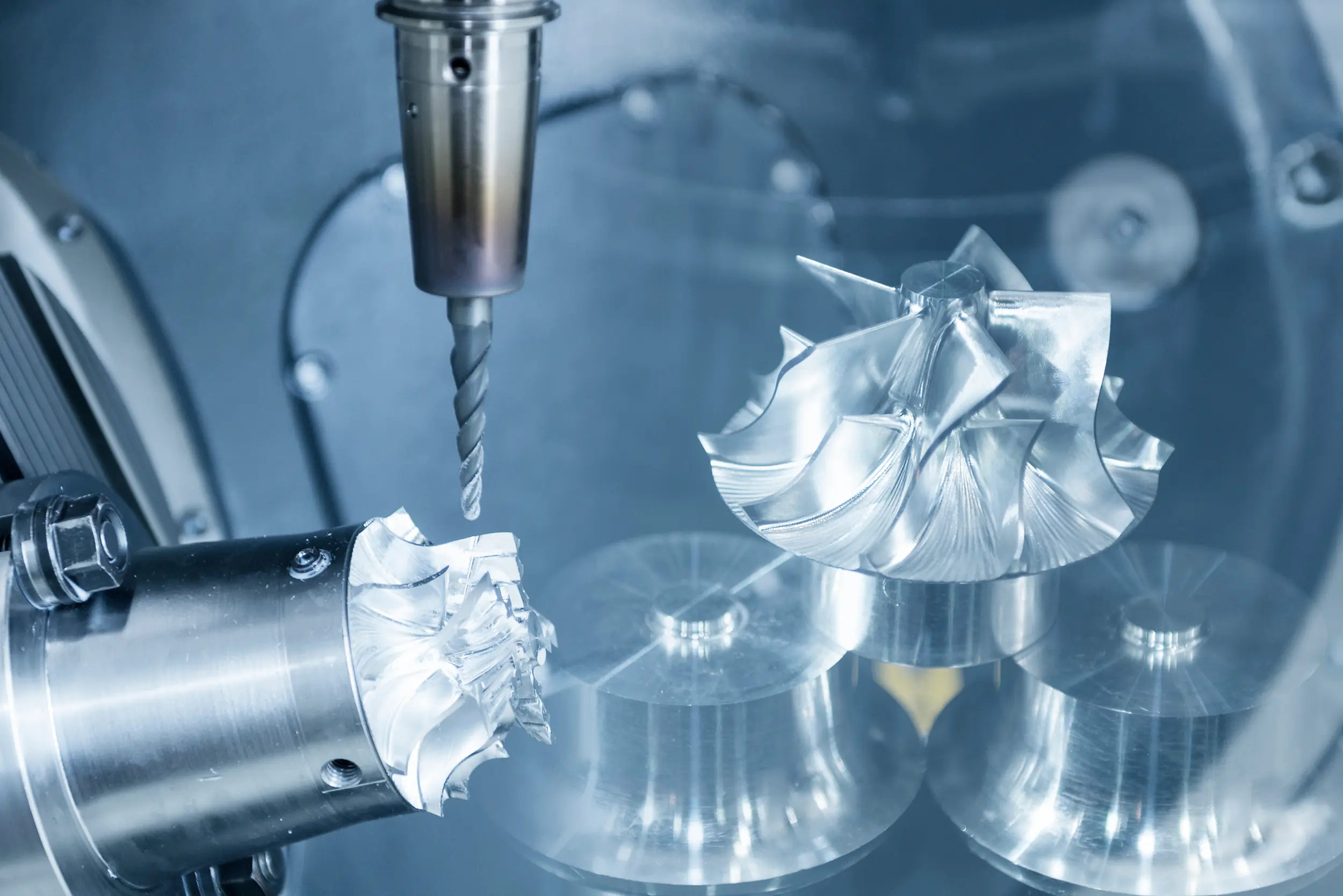

يمكن لـ 5-axis machining إنتاج تقلصات وتجاويف عميقة وهياكل متعددة الأسطح يصعب أو يستحيل تحقيقها باستخدام ماكينات 3-axis التقليدية.

مقارنة بين 3-Axis و4-Axis و5-Axis CNC Machining: الفروقات الرئيسية

كيفية اختيار ماكينة 5-axis CNC المناسبة لمصنعك؟

اختيار الـ5-axis CNC machineيعتمد على الموازنة بين متطلبات التصنيع وحجم الإنتاج وأهداف التصنيع طويلة الأجل.

• حجم الجزء وتعقيده

ابدأ بتحليل حجم ووزن وتعقيد هندسة الأجزاء التي تخطط لإنتاجها. غالبًا ما تستفيد الأجزاء الدقيقة الصغيرة من ماكينات 5-axis من طراز Trunnion، بينما قد تتطلب الأجزاء الهيكلية الأكبر ماكينات من النوع الجسري (Gantry) ذات صلابة أعلى.

• الدقة والتفاوتات المطلوبة

تتطلب الصناعات المختلفة تفاوتات تصنيع مختلفة. غالبًا ما تتطلب تطبيقات مثل إلكترونيات 3C والقوالب الدقيقة ومكونات الفضاء دقة تحديد موضع عالية وأداء تصنيع مستقر.

• أداء المغزل

تحدد سرعة المغزل وقوته وعزم الدوران قدرة التصنيع. تعتبر المغازل عالية السرعة مثالية للألمنيوم والمكونات الدقيقة، بينما يتطلب عزم دوران أعلى للمواد الأكثر صلابة.

• نظام التحكم CNC

يضمن نظام CNC موثوق مع قدرة قوية على الاستيفاء والمزامنة خماسية المحاور مسارات أدوات سلسة وحركة مستقرة متعددة المحاور أثناء عمليات التصنيع المعقدة.

• صلابة الماكينة واستقرارها الحراري

يُعد الهيكل الصلب للماكينة والتحكم الحراري المستقر ضروريين للحفاظ على دقة التصنيع أثناء دورات الإنتاج الطويلة.

• التكلفة والقيمة طويلة الأجل

بالإضافة إلى الاستثمار الأولي، يجب على المصنعين تقييم الفوائد طويلة الأجل للكفاءة المحسّنة وتقليل الإعدادات وزيادة إنتاجية التصنيع.

• خبرة المورد ودعمه الفني

الشراكة مع شركة ذات خبرةمُصنع ماكينات CNC في الصين، مثل Taikan، توفر الوصول إلى التدريب المهني ودعم الصيانة المستمر والمساعدة الفنية طوال دورة حياة الماكينة.

FAQs

س: ما هي 5-axis CNC machining؟

ج: إنها عملية تتحرك فيها الماكينة عبر خمسة محاور (ثلاثة خطية واثنان دورانيان) لتصنيع أجزاء معقدة من زوايا متعددة في إعداد واحد.

س: كيف تختلف 5-axis machining عن 3-axis؟

ج: الفرق الرئيسي هو إضافة محورين دورانيين. بينما تتحرك ماكينات 3-axis فقط في اتجاهات X و Y و Z، يمكن لماكينات 5-axis إمالة وتدوير الأداة أو قطعة العمل. وهذا يسمح بوصول أفضل إلى الأسطح المعقدة، ويقلل من عدد الإعدادات، ويحسن دقة التصنيع.

س: هل 5-axis CNC machining مناسبة للمصانع الصغيرة؟

ج: نعم، مع موديلات مثل سلسلة T-U من Taikan، فهي متاحة لأعمال الدقة في قطاعات 3C أو القطاعات الميكانيكية، مما يوفر قابلية للتوسع.

س: ما الصناعات الأكثر استفادة من 5-axis CNC machining؟

ج: الصناعات التي تتطلب أشكالًا هندسية معقدة ودقة عالية هي الأكثر استفادة. وتشمل هذه صناعات الفضاء ومركبات الطاقة الجديدة (NEVs) والإلكترونيات الاستهلاكية (3C) والأجهزة الطبية والتصنيع الميكانيكي المتقدم.

س: ما الصيانة المطلوبة لماكينة 5-axis CNC؟

ج: تشمل الصيانة الدورية عادةً فحص أداء المغزل وأنظمة التزييت ومحاذاة المحاور ومكونات التحكم CNC. تساعد الصيانة المناسبة في الحفاظ على دقة التصنيع وتطيل عمر الخدمة للماكينة.

س: لماذا تختار ماكينة Taikan CNC 5-axis؟

ج: مع خبرة 20 عامًا وبراءات اختراع ودعم عالمي، تقدم Taikan حلولاً موثوقة وقابلة للتخصيص.

واين تشاو

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
