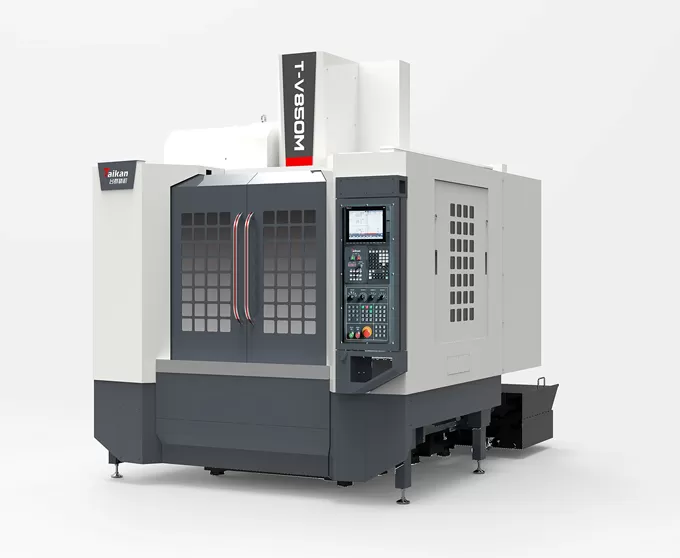

HT-V850M مركز تصنيع عمودي عالي السرعة وعالي الصلابة

الشوط

شوط الطاولة (المحور X)

mm

850

شوط العربة (المحور Y)

mm

550

شوط رأس المغزل (المحور Z)

mm

550

المسافة من مقدمة المغزل إلى سطح الطاولة

mm

150～700

المسافة من مركز المغزل إلى سطح توجيه العمود

mm

613

طاولة العمل

حجم الطاولة

mm

1000*550

الحمولة القصوى (توزيع حمولة متساوٍ)

kg

600

فتحة T (عدد الفتحات - عرض الفتحة * التباعد)

mm

5-18*100

المغزل

قدرة المحرك (القدرة المقدرة/المؤقتة)

kW

11/15

عزم المحرك (العزم المقدر/المؤقت)

N.m

52.5/118

نطاق السرعة

r/min

50~8000 (سير)

قطر المغزل

mm

φ150

استدقاق المغزل

/

BT40

مواصفات البرشام

/

P40T-I（MAS403）

السرعة

نطاق سرعة التغذية القطعية

mm/min

1-10000

سرعة الانتقال السريع للمحاور X/Y/Z

m/min

36/36/30

الدقة

دقة التموضع (X/Y/Z)

mm

0.008

GB/T18400.4 (الشوط الكامل)

قابلية التكرار (X/Y/Z)

mm

0.005

مخزن العدد

سعة العدد

pcs

24

أقصى وزن للعدّة

kg

7

أقصى طول للعدّة

mm

250

أقصى قطر للعدّة (ممتلئ / المجاور فارغ)

mm

Φ75/Φ150

أخرى

ثقل موازنة المحور Z

/

/

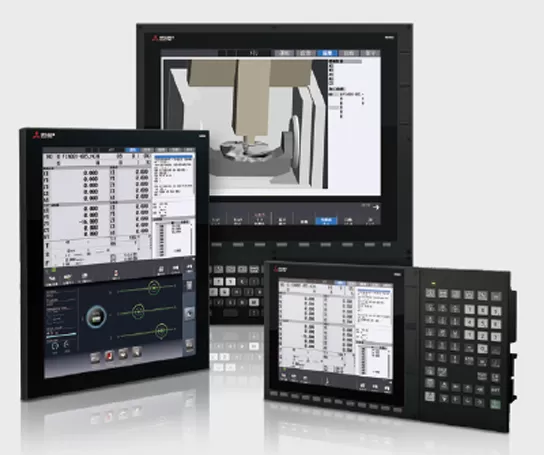

نظام التحكم الرقمي CNC

/

Mitsubishi M80VB

مصدر الهواء

Flow

L/min

≥280 (ANR)

ضغط الهواء

MPa

0.6~0.8

سعة المعدات

KVA

25

سعة خزان سائل التبريد

L

300

حجم الماكينة

mm

2250*3170*2889

المقابل للمحاور X*Y*Z

الوزن (تقريبي)

Kg

6000
