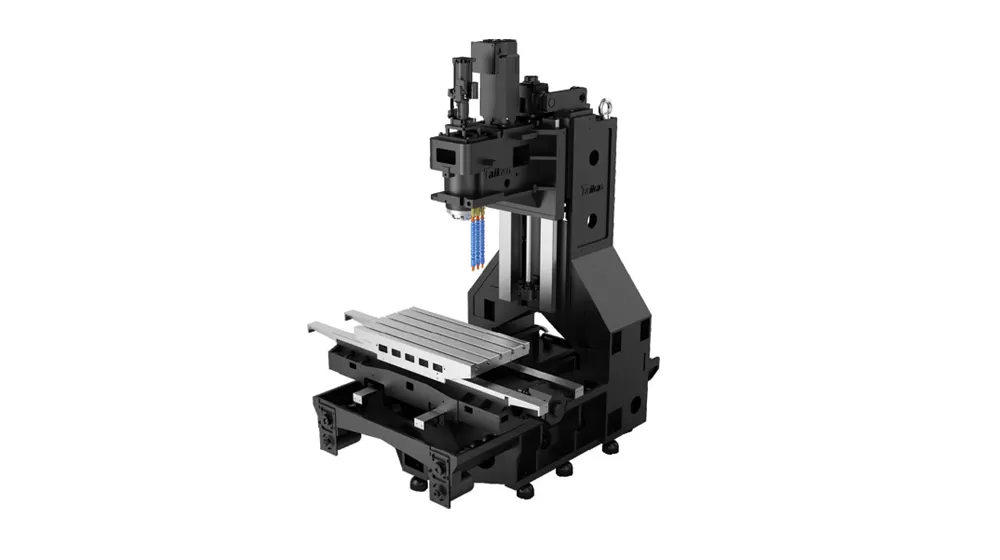

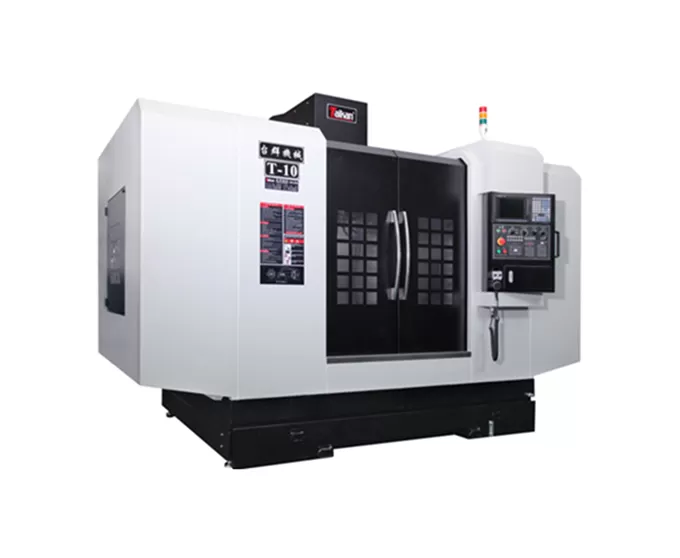

مركز تصنيع رأسي من نوع HT-10 ذو الأدلة الصندوقية

الحركة

حركة الطاولة (المحور X)

mm

1000

حركة السرج (المحور Y)

mm

600

حركة رأس العمود (المحور Z)

mm

600

مقدمة عمود الدوران إلى الطاولة

mm

180～780

مركز عمود الدوران إلى العمود

mm

600

الطاولة

أبعاد الطاولة

mm

1300×600

سعة تحميل الطاولة

kg

800

الشقوق-T (العدد- العرض×التباعد)

mm

5-18×120

عمود الدوران

قدرة المحرك (مستمر/30 دقيقة)

kW

7.5/11

مدى السرعة

rpm

50～8000 (إدارة بالسير)

قطر عمود الدوران

mm

ø150

نوع حامل الأداة

–

BT40

نوع مسمار السحب

–

P40T-I (MAS403)

السرعة

مدى معدل التغذية

مم/دقيقة

1-10,000

سرعة الاجتياز السريع (X/Y/Z)

م/دقيقة

16/16/16

الدقة

دقة التموضع (X/Y/Z)

mm

0.008

GB/T18400.4 (الشوط الكامل)

قابلية التكرار (X/Y/Z)

mm

0.005

أخرى

نظام التحكم الرقمي

–

Mitsubishi M80VA

مصدر الهواء

Flow

لتر/دقيقة

≥280 (ANR)

الضغط

MPa

0.6-0.8

متطلبات الطاقة

kVA

25

سعة خزان سائل التبريد

لتر

350

أبعاد الآلة

mm

3380×2610×2850

اتجاهات المحاور X/Y/Z

وزن الآلة (تقريبي)

kg

6900
