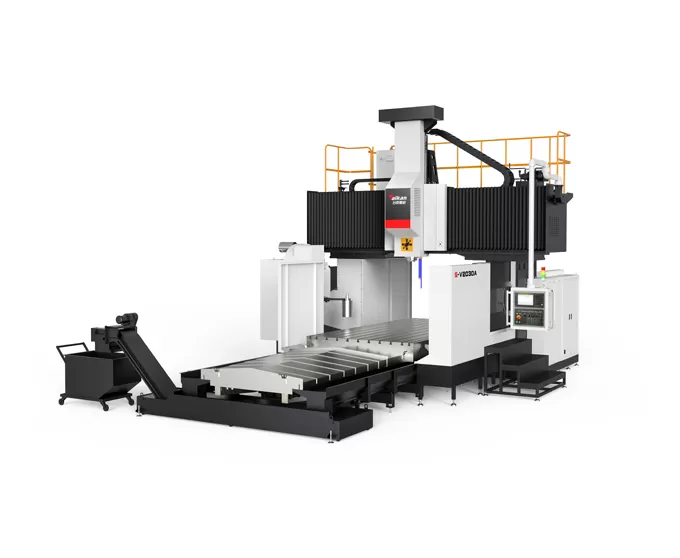

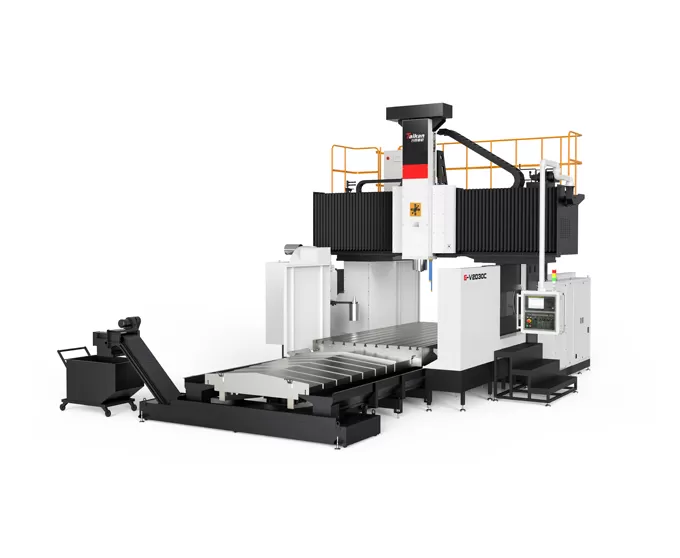

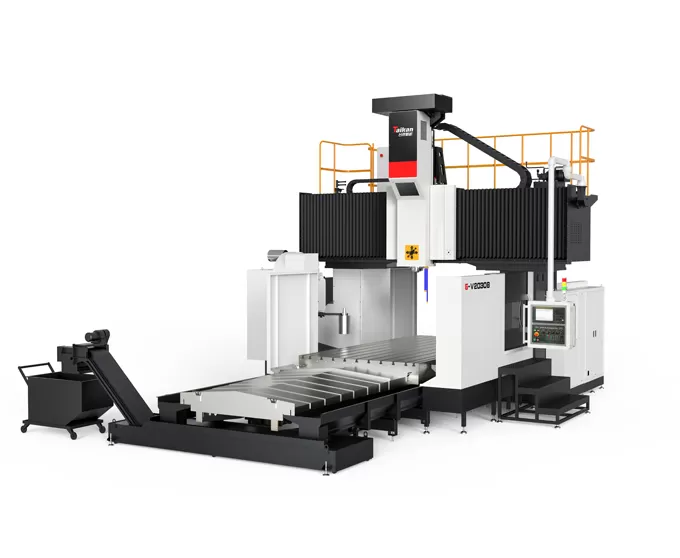

Name: مركز تشغيل جسري بموجهات خطية ثلاثية المحاور HG-V2030 A/B/C/Z
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

خصائص مركز التصنيع الجانري (Gantry) ذو الأدلة الخطية ثلاثية المحاور HG-V2030 A/B/C/Z

هيكل الجهاز

يتميز الجهاز بإطار عملاقة هيكل ثابت مع طاولة عمل متحركة.
شعاع عالي الصلابة: يعتمد الشعاع على تصميم قوس مستطيل كبير المقطع. تم تحسين نسبة الارتفاع إلى العرض من خلال تحليل المحاكاة ، مما يعزز بشكل كبير من ثنيها ومقاومتها الالتوائية ، مما يضمن الاستقرار الدقيق.
رام مقطع عرضي كبير: الكبش له حجم مقطعي عرضي لقضبان توجيه خطية x من أربعة قضبان مدعومة بترتيب شبه مغلق. يوفر هذا دعمًا عالي القوة مع مقاومة احتكاك منخفضة ، مما يضمن عدم الزحف عند السرعات المنخفضة ، والحد الأدنى من الاهتزاز ، والاستجابة السريعة ، والأداء الديناميكي والثابت الممتاز ، ومتطلبات الصيانة المنخفضة ، وعمر الخدمة الطويل.
طاولة دعم متعددة: يتم دعم الطاولة بشرائح متعددة متباعدة عن قرب ، مما يضمن أداء حمل مستقر وموثوق به مع الاحتفاظ بدقة ممتازة.

خيارات المغزل المتنوعة

خيارات محرك مختلفة
قابل للتكوين مع محرك الحزام ، ورأس موجه ، ومغزل كهربائي ، ورأس طحن تلقائي بزاوية قائمة.
عمود دوران مدفوع بالعتاد
تتميز بواجهة btمع سرعة قصوى تبلغ 50 دورة في الدقيقة وعزم إخراج يصل إلى 1331Nm. يتم فصل علبة التروس والمحرك الرئيسي عن المغزل ، مما يقلل بشكل فعال من مشاكل الدقة الناجمة عن توليد الحرارة.
مغزل بمحرك
مغزل كهربائي عالي الطاقة ، شديد التحمل يوفر عزم دوران عالي وسرعة عالية واهتزاز منخفض ، مما يوفر تجربة تصنيع استثنائية.
عمود دوران يعمل بالحزام
تستخدم وحدة محور دوران عالية السرعة ، مما يوفر أداء قطع فعال.
التحكم الحراري
معيار مع نظام تبريد الزيت لتقليل درجة حرارة المغزل ، وإطالة عمر المحمل ، وتقليل تأثير التشوه الحراري على دقة المعالجة.

نظام تغذية

قضبان ثلاثية الخطوط: تستخدم جميع المحاور الثلاثة (XYZ) قضبان توجيه خطية أسطوانية للخدمة الشاقة ، يسهل صيانتها ، ومقاومة احتكاك منخفضة ، واستجابة سريعة من الأجزاء المتحركة ، صفر زحف عند السرعات المنخفضة ، وأداء ديناميكي وثابت ممتاز.
محرك الحزام: تستخدم محركات XY-axis تقليل الحزام لزيادة عزم الدوران ، وتقليل الحمل الذاتي ، وتحسين أداء القيادة ، وتوفير صيانة بسيطة وفعالة من حيث التكلفة.
محرك التروس: يتم تقليل المحرك من خلال مخفض رد الفعل العكسي المنخفض ، وزيادة انتقال عزم الدوران. بالإضافة إلى براغي رصاص أكبر ، يضمن ذلك سرعات قيادة سريعة وأداء مستقر ودقة عالية (محور س ≥ من من من من من/المحور ص ≥
موازنة النيتروجين: يستخدم نظام القيادة على المحور Z محرك سيرفو يقترن مباشرة إلى برغي كروي ، مع نظام موازنة ثنائي الأسطوانة على جانبي الكبش لضمان انعكاس سلس لتغذية المحور Z والاستجابة الديناميكية السريعة.
التعويض الحراري: يتميز اللولب الكروي بهيكل متوتر مسبقًا عند كلا الطرفين ، مما يزيل بشكل فعال فقدان الدقة الناجم عن التمدد الحراري.

إزالة الرقاقات وخزان التبريد

ناقل الرقاقة اللولبية: طقم واحد على كل جانب من طاولة العمل ، بقطر لولبي ، وقسم عرضي مربع كبير من الفولاذ ، ينسخ الرقاقات بسرعة خارج الماكينة.
ناقل رفع رقاقة من نوع السلسلة: يقع في نهاية الماكينة ، مع انحدار 45 درجة ، لوحة سلسلة أوسع ، وقضبان مكشطة سن المنشار ، يجمع الرقائق بسرعة في ناقل الرقاقة الصغير.
ناقل رقائق صغير: يجمع الرقائق وينقلها.
خزان المبرد: نظام ترشيح متعدد الطبقات لتصفية الشوائب وضمان التشغيل السلس.

تطبيق ماكينة مركز التصنيع الجسرية HG-V2030 A/B/C/Z ذات الأدلة الخطية ثلاثية المحاور

سلسلة الماكينات تُستخدم بشكل رئيسي في التشغيل عالي السرعة وعالي الدقة للأجزاء في صناعات مثل مكونات السيارات والقوالب ومعدات البناء والصمامات والنقل بالسكك الحديدية والطاقة والآلات الزراعية وآلات التعدين.

مواصفات مركز التصنيع الجسري ثلاثي المحاور ذو الموجهات الخطية HG-V2030 A/B/C/Z

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
الشوط	شوط المحور X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	شوط المحور Y		mm	2700				2700
	شوط المحور Z		mm	1000(اختياري 1250)				1000(اختياري 1250)
	المسافة من نهاية عمود الدوران إلى الطاولة		mm	250～1250(اختياري 250～1500)				100～1100(اختياري 100～1350)
	العرض الفعّال للجسر		mm	2480				2480
الطاولة	أبعاد الطاولة (الطول × العرض)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	الحمولة القصوى		kg	15000	19000	22000	25000	15000	19000	22000	25000
	مجرى T (العرض × التباعد × العدد)		mm	2820011(تباعد 125 بين صفي مجرى T الثنائية)				2820011(تباعد 125 بين صفي مجرى T الثنائية)
عمود الدوران	نوع الإدارة		/	إدارة بالتروس (اختياري إدارة بالسير)				عمود دوران بمحرك مدمج
	السرعة القصوى لعمود الدوران		r/min	6000				10000(اختياري 15000، 18000)
	قدرة عمود الدوران (مقدّرة/الذروة)		kW	22/35				26/45
	عزم الدوران الناتج (مقدّر/الذروة)		N.m	790/1258				305/623
	مقطع الكباس (كباس مربع)			420420(اختياري مسارات صندوقية للمحور Z 400400، 450*450)				420*420
	قاعدة تثبيت عمود الدوران		/	BT50				BT50(اختياري BBT40، HSK-A63)
مبدل الأدوات التلقائي (اختياري)	عدد الأدوات		T	24(40)				24(40)
	أقصى قطر للأداة (الكل/المجاور)		mm	φ110/φ200				φ110/φ200
	أقصى طول للأداة		mm	350				350
	أقصى وزن للأداة		kg	18				18
السرعة	مدى معدل التغذية (القطع)		m/min	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	سرعة الحركة السريعة (المحاور X/Y/Z)		m/min	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
الدقة	دقة التموضع (بدون/مع مسطرة قياس)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	قابلية التكرار (بدون/مع مسطرة قياس)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
أخرى	موازنة المحور Z		/	موازنة هيدروليكية + نيتروجين				موازنة هيدروليكية + نيتروجين
	نظام التحكم الرقمي CNC		/	FANUC 0I-MF PLUS (اختياري Siemens 828D)				FANUC 0I-MF PLUS (اختياري Siemens 828D)
	إمداد الهواء	Flow	L/min	300				300
		الضغط	MPa	0.6~0.8				0.6~0.8
	القدرة الكهربائية الإجمالية		kVA	60				60
	سعة خزان سائل التبريد		L	580				580
	أبعاد الماكينة	الطول	mm	7766	10238	12384	14650	7766	10238	12384	14650
		العرض	mm	6134				6134
		الارتفاع	mm	5200(5900 عند اختيار المحور Z)				5200(5900 عند اختيار المحور Z)
	غلاف الماكينة		-	غلاف معدني نصف محيط (منطقة العمل فقط)				غلاف معدني نصف محيط (منطقة العمل فقط)

ملاحظات:

1. الموديلات G-V2030A، G-V2040A، G-V2050A، G-V2060A – عمود دوران إختياري يُدار بالسير بسرعة 6000 دورة/دقيقة، مع عزم دوران ناتج 186/297 نيوتن·متر.

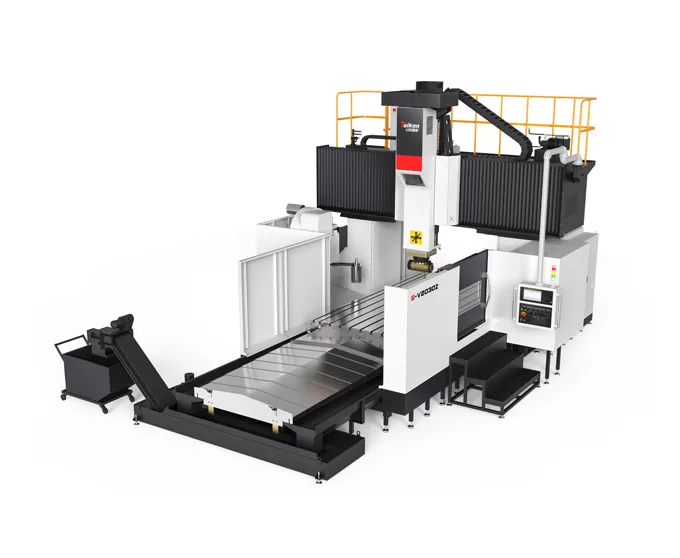

2. الموديلات G-V2030Z، G-V2040Z، G-V2050Z، G-V2060Z – رأس تفريز قائم الزاوية أوتوماتيكي اختياري، مع شوط للمحور Y يبلغ 3200 مم.

3. الموديلات G-R2030B، G-R2040B، G-R2050B، G-R2060B – كباس مربع اختياري للمحور Z (Z = 1000 مم، ارتفاع الماكينة 5600 مم؛ Z = 1250 مم، ارتفاع الماكينة 6300 مم).

4. الموديلات G-R2030Z، G-R2040Z، G-R2050Z، G-R2060Z – كباس مربع اختياري للمحور Z + رأس تفريز قائم الزاوية أوتوماتيكي (شوط المحور Y 3200 مم؛ Z = 1000 مم، ارتفاع الماكينة 5600 مم؛ Z = 1250 مم، ارتفاع الماكينة 6300 مم).

المعلومات الواردة في هذه الصفحة هي للرجوع إليها فقط. قد تتغير المواصفات والتفاصيل بسبب ترقيات المنتج أو التحسينات. لمزيد من المعلومات، يرجى الاتصال بنا.
