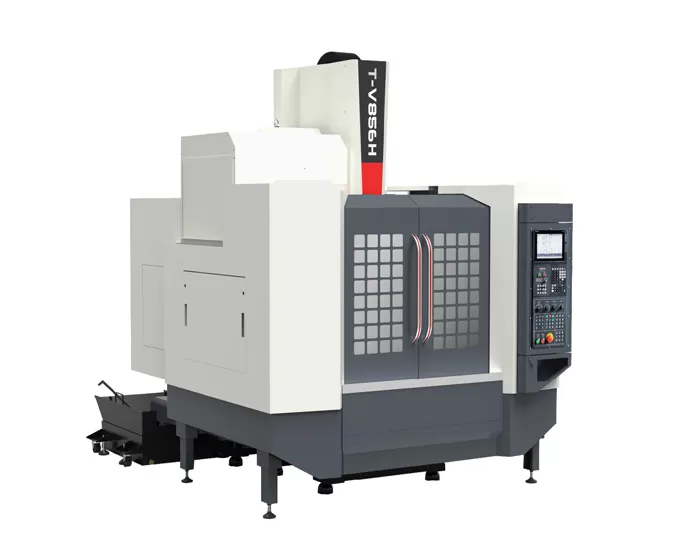

HT-V856H مركز تصنيع عمودي عالي السرعة و عالي الدقة

الحركة

حركة الطاولة (المحور X)

mm

800

حركة الفراشة (المحور Y)

mm

550

حركة رأس المغزل (المحور Z)

mm

600

المسافة من مقدمة المغزل إلى سطح طاولة العمل

mm

125～725

المسافة من مركز المغزل إلى سطح توجيه العمود

mm

590

طاولة العمل

أبعاد الطاولة

mm

1000*500

الحد الأقصى للحمولة (حمولة موزعة بالتساوي)

kg

450

مجرى T (عدد المجاري - العرض * التباعد)

mm

5-18*100

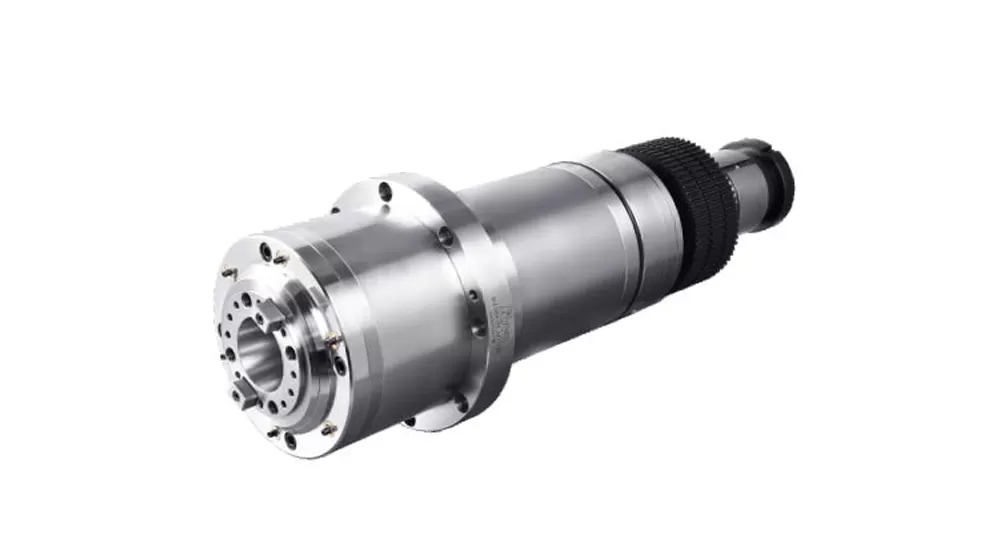

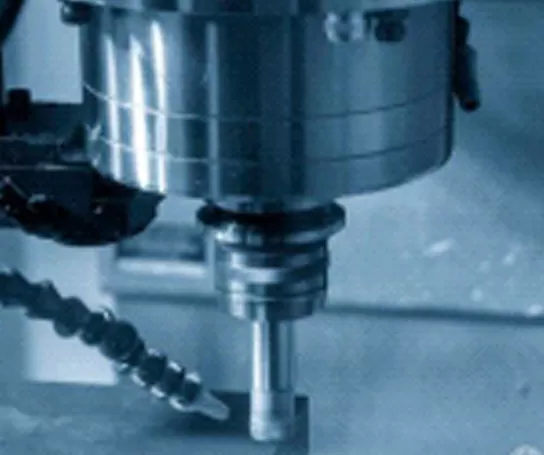

المغزل

قدرة المحرك (الاسمية/القصيرة الزمن)

kW

11/15

عزم المحرك (الاسمي/القصير الزمن)

N.m

52.5/118

نطاق السرعة

r/min

50~12000 (مقترن بشكل مباشر)

قطر المغزل

mm

φ150

استدقاق المغزل

/

BT40

مواصفات الاستدقاق

/

P40T-I（MAS403）

السرعة

نطاق سرعة التغذية للقطع

mm/min

1-10000

سرعة التحرك السريع للمحاور X/Y/Z

m/min

30/30/30

الدقة

دقة التموضع (X/Y/Z)

mm

0.008

GB/T18400.4 (المسار الكامل)

إعادة التموضع (X/Y/Z)

mm

0.005

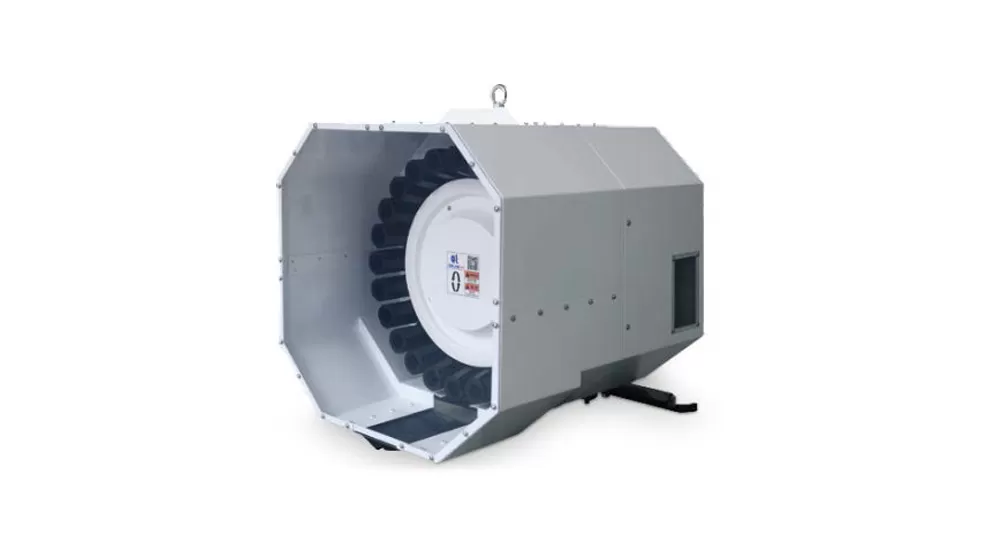

مخزن الأدوات

سعة الأدوات

pcs

24

الحد الأقصى لوزن الأداة

kg

7

الحد الأقصى لطول الأداة

mm

250

الحد الأقصى لقطر الأداة (ممتلئ/المجاور فارغ)

mm

Φ75/Φ150

أخرى

نظام التحكم الرقمي

/

Mitsubishi M80VB

مصدر الهواء

Flow

L/min

≥280（ANR)

ضغط الهواء

MPa

0.6~0.8

سعة المعدات

KVA

25

سعة خزان المبرد

L

300

أبعاد الماكينة

mm

2240*3121*3026

المقابلة للمحاور X*Y*Z

الوزن (تقريبًا)

Kg

4600
