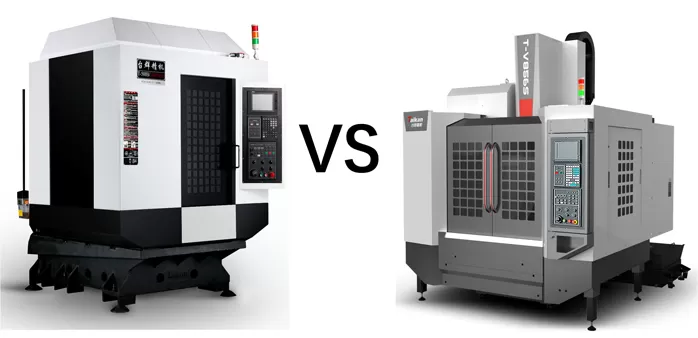

محرك الدقة: الخيار الاستراتيجي بين مركز التصنيع العمودي ومركز اللولبة

في مجال التصنيع الدقيق، تُعتبر مراكز التصنيع العمودي ومراكز الثقب واللولبة من أكثر الأدوات الآلية استخدامًا وأهمية. وعلى الرغم من أنهما يندرجان ضمن فئة ماكينات التحكم الرقمي CNC، إلا أن هناك اختلافات كبيرة من حيث الوظائف والهيكل وسيناريوهات التطبيق والمواصفات التقنية. بالنسبة للشركات، يعد اختيار معدات التصنيع المناسبة وفقًا لاحتياجاتها الخاصة أمرًا بالغ الأهمية. يتناول هذا المقال الميزات الرئيسية والتطبيقات والتكوينات التقنية واستراتيجيات الاختيار لهذين النوعين من مراكز التصنيع.

I. تفكيك الجوهر: فلسفة التصميم والتنفيذ التقني

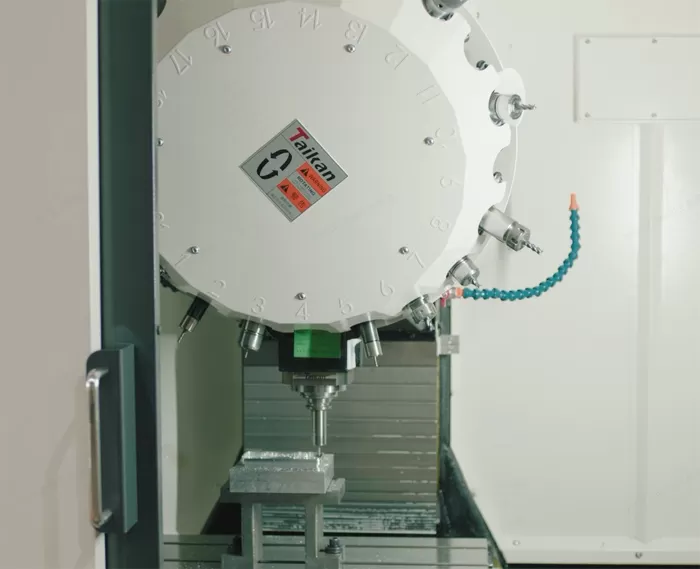

منذ نشأته، اعتُبرمركز التصنيع العموديمركز التصنيع العمودي منذ نشأته كلاعب شامل. يركز تصميمه على الصلابة العالية وعزم الدوران العالي وقدرات التصنيع متعددة المحاور. من الناحية الهيكلية،مركز التصنيع العمودي VMCيتميز عادةً بتصميم سرير وعمود صلب، إلى جانب عمود دوران قوي ومخزن أدوات كبير السعة، مما يمكنه من أداء مجموعة كاملة من العمليات بدءًا من التصنيع الخشن بالقطع الثقيل وصولاً إلى التفريز والتجويف واللولبة الدقيقة.

الـمركز الثقب واللولبةهو "بطل متخصص". نشأ من مراكز التصنيع التقليدية، وتم تحسينه خصيصًا لتلبية الاحتياجات العالية الكفاءة والدقة في صناعات مثل إلكترونيات 3C والأجهزة الدقيقة الصغيرة، التي تتطلب إنتاجًا كميًا كبيرًا للمكونات ذات الثقوب العديدة. يركز تصميمه على الأداء الديناميكي الفائق، مع التضحية ببعض قدرات القطع الثقيل لصالح السرعة والكفاءة.

1. نظام عمود الدوران: القدرة وعزم الدوران والسرعة القصوى

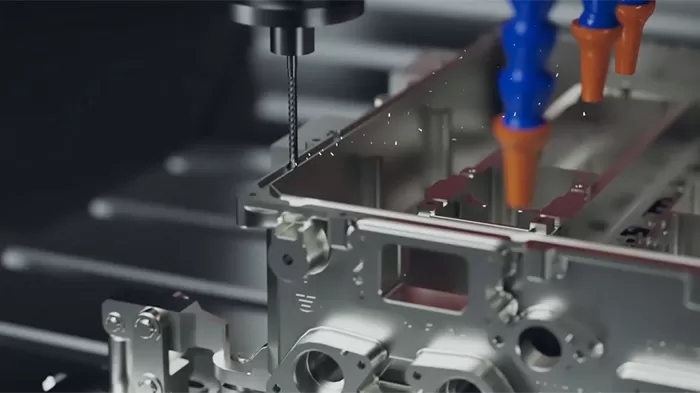

In مراكز التصنيع العمودي CNC، تم تصميم عمود الدوران لتوفير عزم قطع وقدرة كبيرين على مدى واسع من السرعات، لتلبية متطلبات المواد صعبة التصنيع مثل الفولاذ والحديد الزهر وسبائك التيتانيوم. عادةً ما تكون مجهزة بحوامل أدوات BT40 أو الأكبر BT50، وتضمن هذهماكينات عمودية CNCالصلابة ونقل عزم الدوران الأمثل.

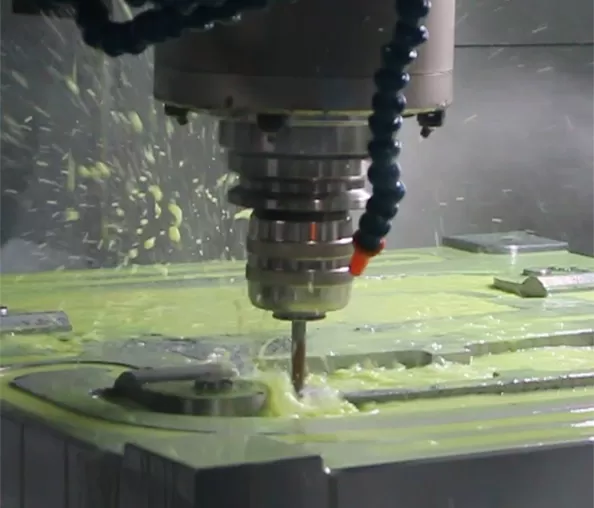

على النقيض من ذلك، فإنمركز الثقب واللولبةمركز الثقب واللولبة يعطي الأولوية لسرعة عمود الدوران القصوى واستجابة البدء والتوقف السريعة، مما يجعله مثاليًا للمثاقب الصغيرة والمقاطع الطرفية واللوالب. تتراوح سرعة عمود الدوران عادةً بين 20,000 و24,000 دورة في الدقيقة، وتكون الماكينات مجهزة عادةً بحوامل أدوات أخف وزنًا مثل BT30 أو HSK-E32، المصممة لتقليل قوة الطرد المركزي عند السرعات العالية، مما يضمن التوازن وتغيير الأدوات السريع.

2. هيكل الماكينة: الصلابة مقابل الاستجابة الديناميكية

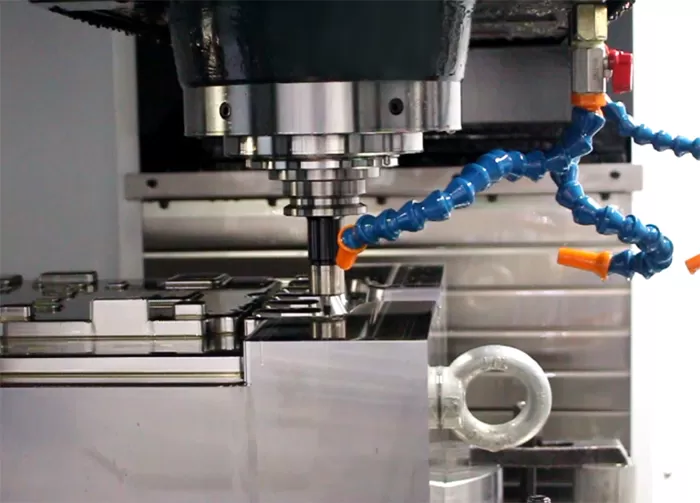

تستخدم مراكز التصنيع العمودي عادةً هياكل عالية الصلابة من النوع C-frame أو القنطرية. وتكون هذهvertical machining center part، مثل القاعدة والعمود، محسّنة من خلال تحليل العناصر المحدودة (FEM) ومصنوعة من حديد زهر عالي القوة أو مادة الصب المعدني لتعزيز الاستقرار.

أما مراكز الثقب واللولبة، فهي مصممة مع التركيز على 'السرعة'. بينما تحافظ على الصلابة اللازمة، فإن أجزائها المتحركة مبسطة وخفيفة بشكل كبير لتحقيق سرعات أعلى. يسمح هذا التصميم 'النحيف' بتحديد المواقع السريع ومعالجة الثقوب المستمرة، ولكن على حساب قدرة القطع الثقيل المخفضة.

3. تقنية التحكم في الدقة: الاستقرار مقابل الدقة عالية السرعة

تقنية الدقة لكل نوع من الماكينات مصممة خصيصًا لتطبيقها. في مراكز التصنيع العمودي، يركز التحكم في الدقة على تعويض الخطأ الحراري، وهو أمر حاسم أثناء عمليات التصنيع الثقيلة الطويلة. يتم دمج تقنيات مثل التحكم في درجة حرارة عمود الدوران، وتبريد اللولب الكروي المجوف، وبرنامج تعويض الخطأ الحراري للتخفيف من التشوه الحراري والحفاظ على الدقة على مدى فترات التصنيع الطويلة.

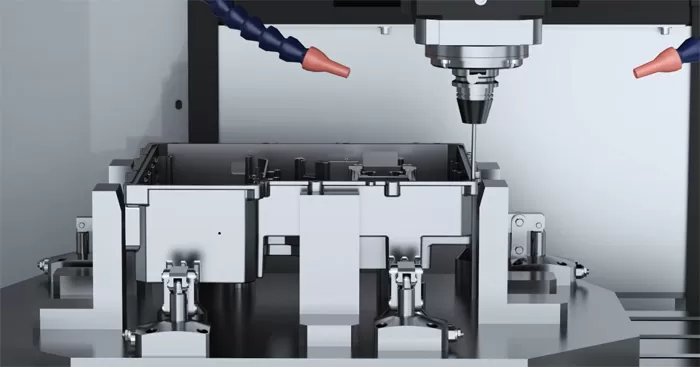

على العكس من ذلك، تؤكد مراكز الثقب واللولبة على الاستقرار أثناء العمليات عالية السرعة. وتتميزdrilling machining centerعادةً بمشفرات عالية الدقة، وموازين زجاجية خطية، وخوارزميات تحكم متزامنة محسّنة للولبة، مما يضمن دقة الثقب وجودة السن اللولبي حتى عند السرعات القصوى لعمود الدوران.

II. تحديد مشهد التطبيق

يعتمد اختيار الماكينة في النهاية على خصائص الأجزاء المراد معالجتها.

مراكز التصنيع العمودي هي الرائدة بلا منازع للأجزاء المعقدة والتصنيع الثقيل:

· تصنيع القوالب:تُستخدم لقوالب الحقن والحقن بالضغط كبيرة الحجم، وغالبًا ما توجد في صناعات السيارات والأجهزة المنزلية، حيث تتطلب إزالة مواد قوية (التخشين) وتشطيب سطحي عالي الجودة (التشطيب).

· مكونات الطيران والسيارات الحرجة:أجزاء مثل هياكل المحركات، وهياكل معدات الهبوط، وعلب نقل الحركة، عادةً ما تكون مصنوعة من سبائك التيتانيوم صعبة التصنيع، أو سبائك عالية الحرارة، أو فولاذ عالي القوة. تتطلب هذه الأجزاء صلابة عالية ودقة عالية وقدرات متعددة العمليات.

· الآلات العامة ومعدات الطاقة:غالبًا ما تتميز مكونات مثل أجسام صمامات المضخات، والأجزاء الهيدروليكية، وإطارات ماكينات الليزر بتجاويف معقدة وأنظمة ثقوب متعددة الزوايا، مما يستلزم تصنيعًا متعدد الجوانب في إعداد واحد.

مراكز الثقب واللولبة هي رواد الكفاءة للقطع الخفيف الدقيق والإنتاج بكميات كبيرة:

· إلكترونيات المستهلك 3C:الأجزاء مثل إطارات الهواتف الذكية، والألواح الخلفية، وحوامل الكاميرات، المصنوعة عادةً من سبائك الألومنيوم، تتطلب وضعًا دقيقًا للثقوب، وشقوقًا معقدة، وتجاويف ضحلة، مما يستدعي معالجة سريعة وتحديد مواقع الثقوب بدقة.

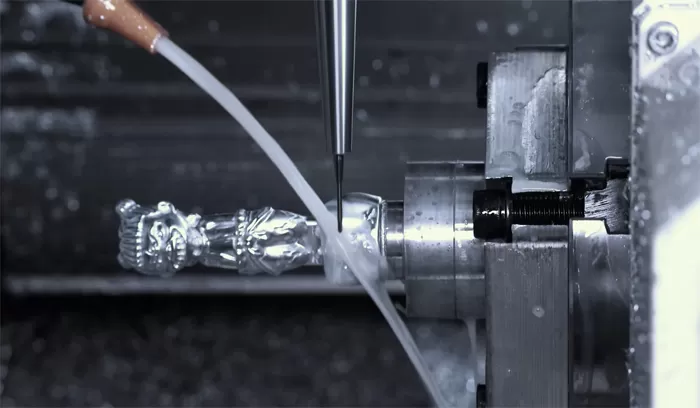

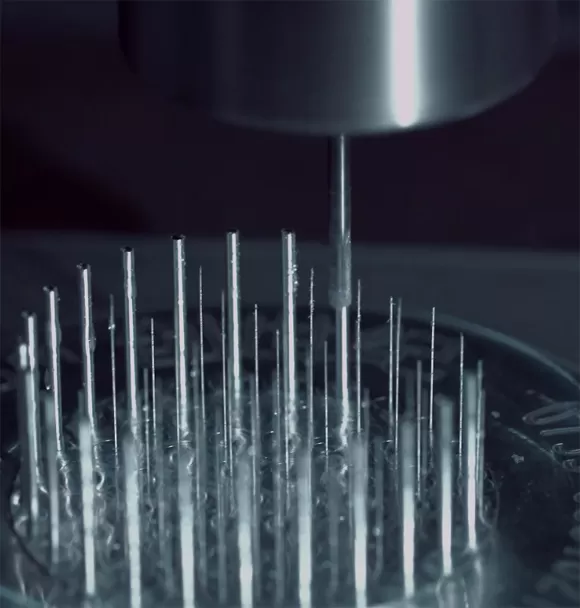

· الأجهزة الدقيقة والأجهزة الطبية:المكونات الصغيرة مثل الموصلات الإلكترونية، وأغطية المستشعرات، والأدوات الجراحية تحتاج إلى سرعات عالية للغاية لعمود الدوران ودقة ديناميكية لضمان جودة التصنيع المثلى.

· تطبيقات تبديد الحرارة الناشئة:مع ازدياد خوادم الذكاء الاصطناعي والمركبات الكهربائية، ارتفع الطلب على ألواح التبريد السائلة بشكل كبير. القنوات وأنظمة الثقوب الكثيفة على هذه الألواح تعد تطبيقًا مثاليًا لقدرات الثقب والتفريز عالية الدقة والكفاءة لمركز الثقب واللولبة.

III. إطار الاختيار الاستراتيجي

عند الاختيار بين مركز التصنيع العمودي ومركز الثقب واللولبة، يجب على الشركات اتباع خطوات اتخاذ القرار التالية:

1. تحليل العملية الأساسية:فحص المكونات الأساسية المراد معالجتها. إذا كانت العملية تتضمن بشكل أساسي الثقب واللولبة والتفريز الخفيف بكميات كبيرة باستخدام مواد مثل الألومنيوم والنحاس، فإن مركز الثقب واللولبة سيوفر مزايا كفاءة كبيرة. إذا كان العمل يتضمن تفريزًا معقدًا متعدد الأسطح، وتصنيعًا خشنًا للتجاويف العميقة، وقطع المواد الصلبة، فإن مركز التصنيع العمودي هو الخيار الذي لا غنى عنه.

2. تقييم السعة والمرونة:بالنسبة لإنتاج الأجزاء الصغيرة الموحدة بكميات كبيرة، تعتبر مراكز الثقب واللولبة مثالية لإنشاء خطوط إنتاج عالية السرعة ذات إنتاجية عالية لكل وحدة زمنية. بالنسبة للدفعات الصغيرة، أو الأصناف المتعددة، أو العمليات المعقدة التي تتطلب تعديلات متكررة، فإن قدرات مركز التصنيع العمودي المتعددة تجعله أكثر ملاءمة.

3. حساب العائد على الاستثمار:بعيدًا عن تكلفة الشراء الأولية، ضع في اعتبارك التكلفة الإجمالية لدورة الحياة. يمكن للكفاءة الفائقة لمركز الثقب واللولبة في عمليات معينة أن تقلل بشكل كبير من تكاليف الوحدة. أما تعدد استخدامات مركز التصنيع العمودي فيقلل من مخاطر تعطل الماكينات أو الحاجة إلى إعادة الاستثمار عند تغيير خطوط الإنتاج.

4. اعتبارات النظام التقني:لم تعد أدوات الماكينات الحديثة وحدات قائمة بذاتها، بل أصبحت مكونات أساسية لأنظمة التصنيع الذكية. ضع في اعتبارك قدرة الماكينة على التكامل مع أنظمة التشغيل الآلي، وأنظمة الفحص عبر الإنترنت، وبرامج إدارة الإنتاج (MES). سواء كنت تهدف إلى خطوط آلية عالية السرعة مع مراكز الثقب واللولبة أو وحدات تصنيع مرنة مع مراكز التصنيع العمودي، فإن ضمان التوافق للتوسعات والتكاملات المستقبلية أمر بالغ الأهمية.

الخلاصة

يمثل مركز التصنيع العمودي ومركز الثقب واللولبة مسارين تقنيين متميزين ومتكاملين في التصنيع الدقيق: فالأول هو حجر الزاوية لمواجهة التحديات المعقدة، بينما الثاني هو أداة لتحقيق الكفاءة الفائقة. في صناعة اليوم، حيث يتجه التصنيع نحو الأتمتة والمرونة، لم يعد فهم اختلافاتهما الأساسية مجرد اختيار بسيط لأحدهما أو الآخر، بل يتعلق بالدمج الاستراتيجي لكليهما في نظام الإنتاج. ومن خلال ذلك، يمكن للشركات بناء ميزة تنافسية قوية تجمع بين المرونة والسرعة والدقة.

في Taikan، نقدم الريادة التقنية في كلا المجالين. استكشف مجموعتنا الشاملة من مراكز VMC عالية الأداء ومراكز الثقب فائقة السرعة، كل منها مصمم لتقديم القدرات المحددة التي تتطلبها استراتيجية التصنيع الخاصة بك. شاركنا لبناء نواة إنتاج مرنة وفعالة ومعايرة بدقة لمستقبلك.

اكتشف حل التصنيع الأمثل لك. قم بزيارةhttps://www.taikanmachine.com/لمعرفة المزيد.

واين تشاو

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
