HL-35H مخرطة أفقية CNC عالية الدقة

نطاق التشغيل

أقصى قطر دوران على الفرش

mm

φ520

أقصى قطر تشغيل (عمود/قرص)

mm

φ300/φ350

أقصى طول تشغيل

mm

450

أقصى قطر قضيب

mm

φ52

حركة المحاور

حركة المحور X

mm

190

قدرة محرك المحور X / عزم التوقف

kw/Nm

1.8/11

حركة المحور Z

mm

500

قدرة محرك المحور Z / عزم التوقف

kw/Nm

1.8/11

المغزل

قدرة الخرج (S1/S6)

kw

11/15

شكل طرف المغزل

A2-6

سرعة المغزل

r/min

0-4000

قطر ثقب المغزل

mm

φ63

ظرف

ظرف هيدروليكي ثلاثي الفكوك

inch

8

مجوف

غراب الذيل

قطر جلبة غراب الذيل / شوطها

mm

φ70/100

اختياري

استدقاق ثقب جلبة غراب الذيل

مورس

مورس 4#

القمة الدوارة

السرعة

سرعة الحركة السريعة (المحور X)

m/min

30

سرعة الحركة السريعة (المحور Z)

m/min

30

سرعة التغذية القطع

mm/min

1~8000

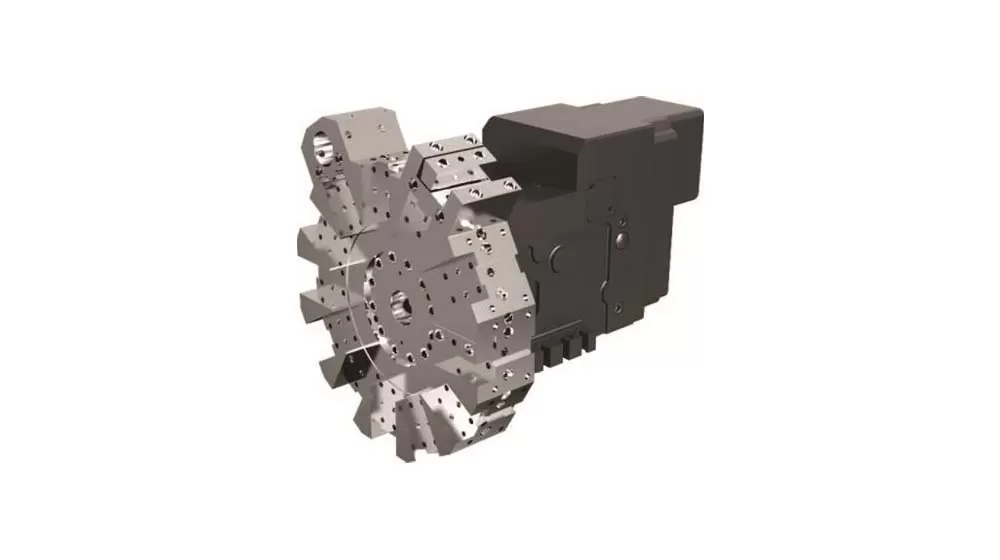

حامل الأداة

سعة الأدوات

T

12

زمن تعيين الأداة

ثانية/محطة

0.5

حجم جسم الأداة

mm

25*25

أقصى قطر أداة التثقيب

mm

40

الدقة

دقة التموضع (المحور X)

mm

0.006

دقة التموضع (المحور Z)

mm

0.008

التكرارية (المحور X)

mm

0.004

التكرارية (المحور Z)

mm

0.004

أخرى

قدرة المعدات

kVA

12

سعة خزان سائل التبريد

L

150

حجم الآلة

mm

2500*1700*1680

خزان سائل تبريد مع إزالة رقائق يدوية

الوزن (تقريباً)

kg

3400
