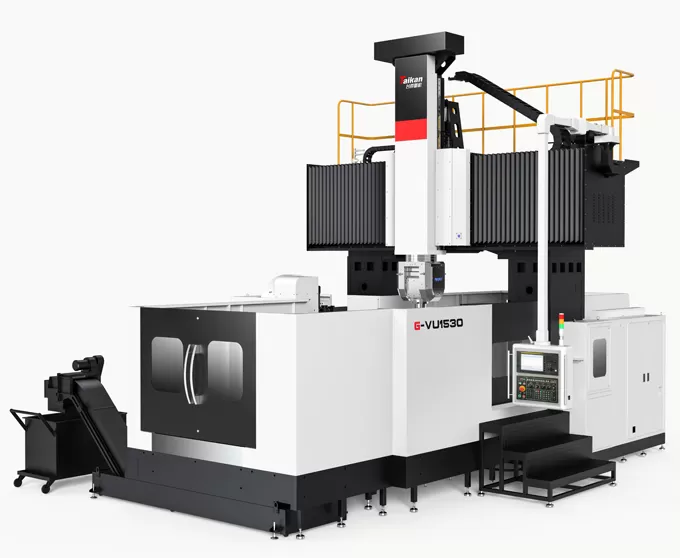

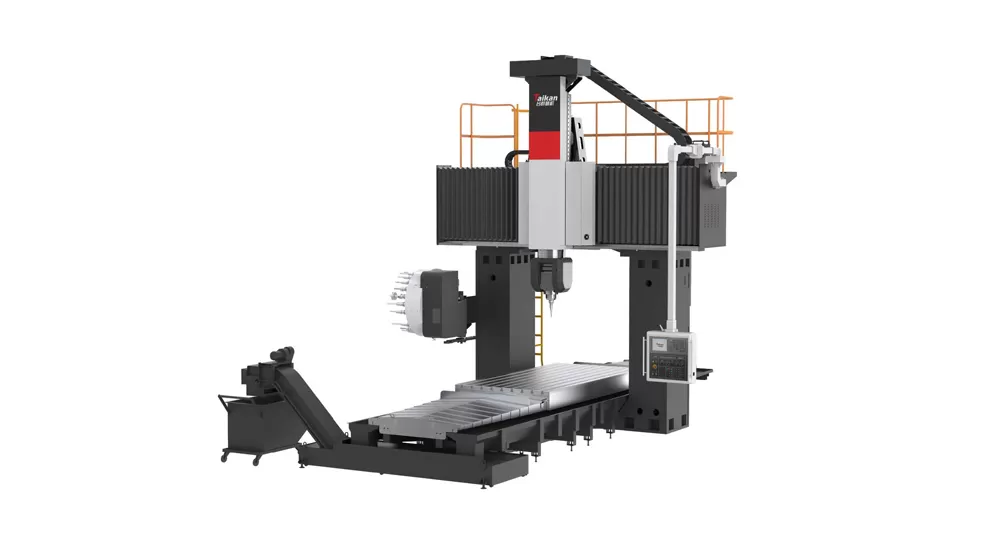

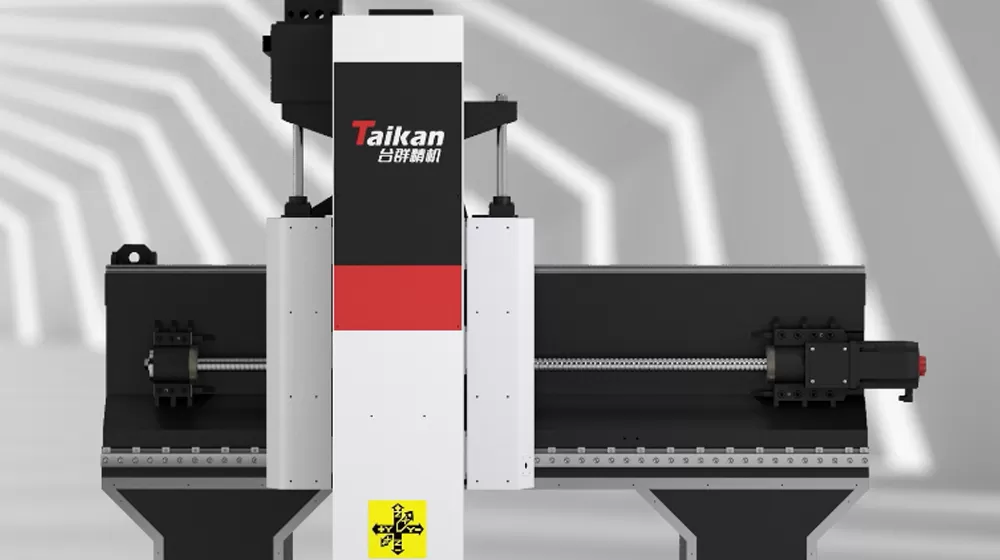

مركز تصنيع بقنطرة 5 محاور HG-VU1530

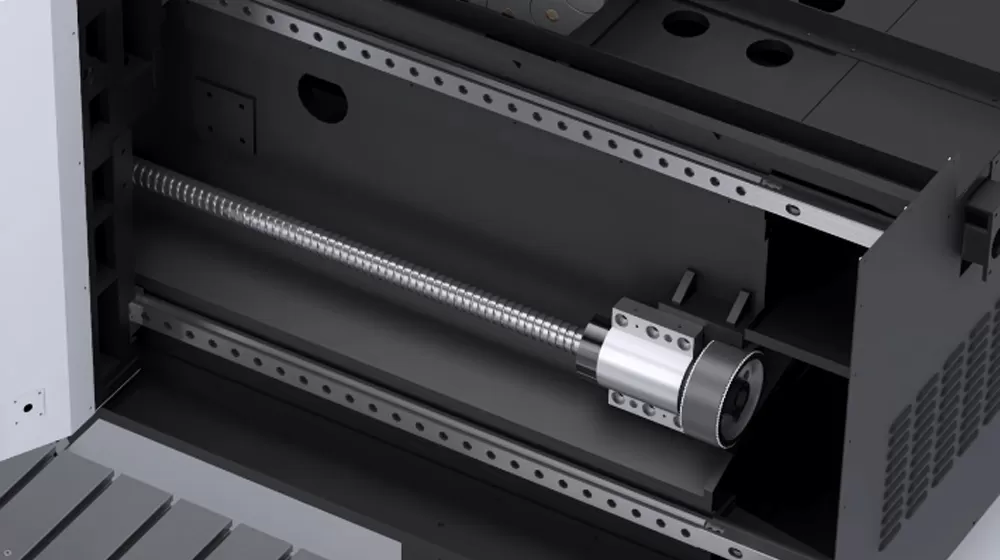

الحركة

حركة الطاولة (المحور X)

mm

3200

حركة الفرش (المحور Y)

mm

2700

حركة الكباس (المحور Z)

mm

1000

المسافة من مقدمة المغزل إلى الطاولة

mm

100～1100

بروز المغزل

mm

329.2

عرض الجسر الفعّال

mm

2450

الطاولة

أبعاد الطاولة

mm

1500*3000

الحمل الأقصى

Kg

10000

مجاري T

mm

28

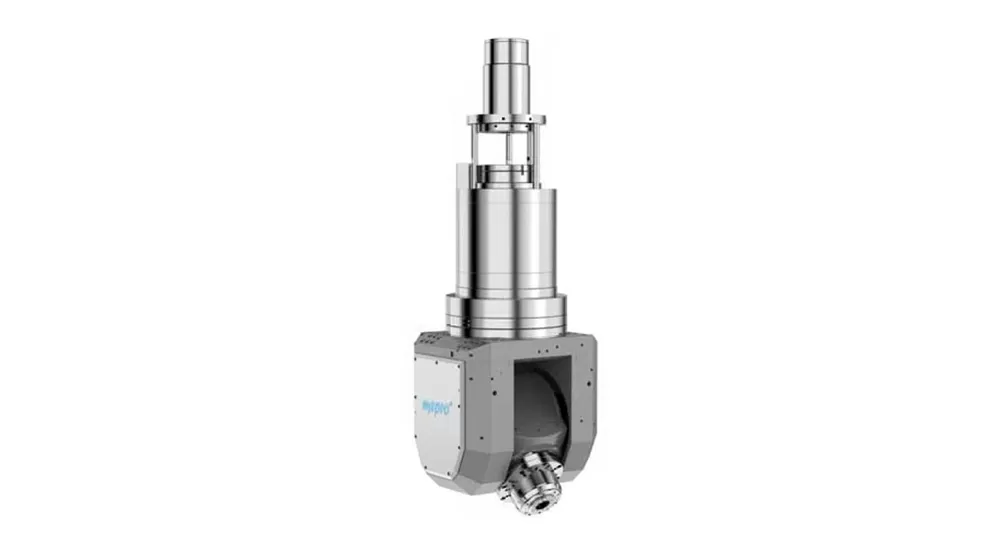

المغزل

قدرة المغزل

KW

30

السرعة القصوى

r/min

18000

عزم الدوران الناتج

Nm

72Nm-S1، 85Nm-S6

استدقاق المغزل

HSK-A63

زاوية تأرجح المحور A

±110°

دوران المحور C

±360°

السرعة القصوى للمحورين A/C

rpm

60

السرعة

نطاق معدل التغذية (القطع)

مم/دقيقة

10000/10000/10000

سرعة الانتقال السريع (المحاور X/Y/Z)

مم/دقيقة

15000/15000/15000

الدقة

دقة التموضع (بالمسطرة)

mm

0.023/0.021/0.014

مسطرة فاجور الخطية القياسية

قابلية التكرار (بالمسطرة)

mm

0.015/0.013/0.011

مسطرة فاجور الخطية القياسية

دقة تموضع المحور A

8″ (VD13441)

قابلية تكرار المحور A

4″ (VD13441)

دقة تموضع المحور C

8″ (VD13441)

قابلية تكرار المحور C

4″ (VD13441)

أخرى

موازن المحور Z

موازنة هيدروليكية + نيتروجين

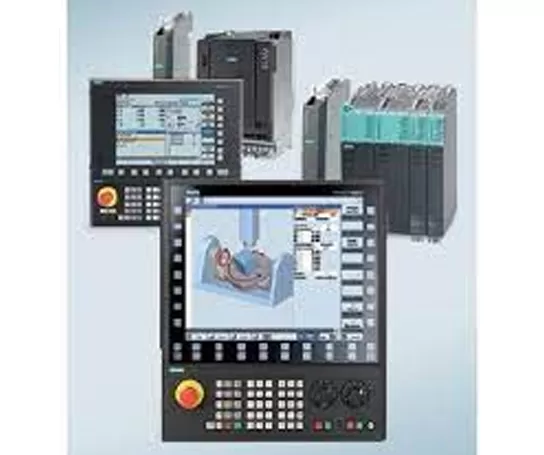

نظام التحكم الرقمي CNC

SIEMENS ONE

تحكم متزامن بخمسة محاور

إمداد الهواء

Flow

لتر/دقيقة

500

الضغط

MPa

0.6~0.8

سعة خزان سائل التبريد

لتر

750

أبعاد الماكينة (الطول×العرض×الارتفاع)

mm

7800*6100*6000

غلاف الماكينة

set

تغطية محيطية كاملة من الصاج

بدون غطاء علوي
