مركز تصنيع عمودي خماسي المحاور Taikan V-200U: مصمم لدقة الأجزاء المعقدة

تقدم شركة تايكان ماشين، الرائدة عالميًا في تكنولوجيا التصنيع المتقدمة، مركز التصنيع العمودي خماسي المحاور V-200U. صُمم V-200U لإنتاج المكونات المعقدة بدقة عالية، حيث يدمج قاعدة ميكانيكية قوية مع تقنية الدوران المباشر ونظام تحكم رقمي CNC عالي الأداء. يوفر المزيج الأمثل من الصلابة والسرعة والدقة للصناعات التي تتطلب التميز، مثل صناعة الطيران، وصناعة الأجهزة الطبية، والسيارات، والبصريات، والقوالب والأسطمبات الدقيقة.

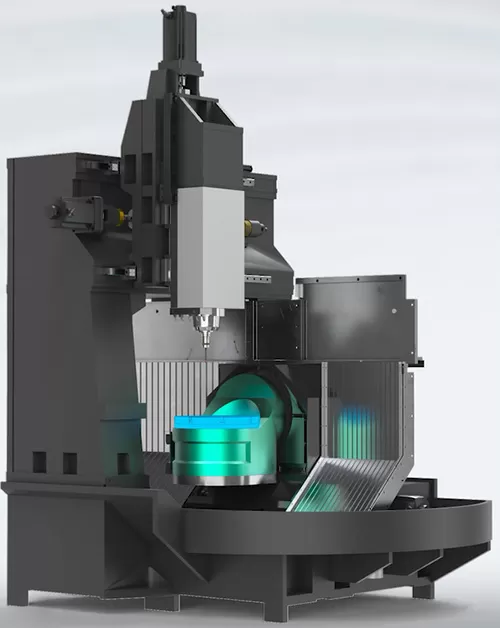

١. هيكل مونوبلوك عالي الصلابة لتحقيق أقصى درجات الاستقرار

المكون الأساسي لـV-200U 5 axis vertical machining centerهو هيكله الصلب للغاية من النوع البابي (O-frame). وقد تم تحسين التصميم باستخدام تحليل العناصر المحدودة المتقدم (FEA)، ويتميز بقاعدة عريضة مضلعة بشكل كبير وهيكل عمود وقضيب عرضي متكامل. وهذا يقلل من بروز المحور، ويقلل من الأخطاء التراكمية، ويعزز الأداء الديناميكي. مصبوب من حديد ميكانيت عالي الجودة وخضع لعملية معالجة مزدوجة لإزالة الإجهاد الداخلي، فإن الـ5 axis CNC machineتضمن تخميدًا فائقًا للاهتزازات، واستقرارًا حراريًا، ودقة هندسية طويلة الأجل.

٢. الطاولة الدوارة المتطورة ذات الدفع المباشر خماسية المحاور

تعتبر الطاولة الدوارة ذات المحورين B/C المملوكة أساس قدرتها. صُممت من حديد الزهر عالي الصلابة وتكوين شريحة مائلة بزاوية 45 درجة، مما يوفر سعة عزم إمالة استثنائية ومقاومة للاهتزاز. يتم تشغيل كلا المحورين الدورانيين بواسطة محركات دفع مباشر (DD) عالية العزم، مما يلغي الحاجة إلى الناقلات الميكانيكية التقليدية مثل التروس الدودية أو الكامات الأسطوانية. وبالاقتران مع المشفّرات البصرية عالية الدقة للتحكم ذي الحلقة المغلقة بالكامل، يضمن هذا الإعداد دقة تموضع مذهلة، وتشغيلاً سلساً بسرعات سريعة تصل إلى 50 دورة في الدقيقة، وتسارعاً أسرع، وصيانة أقل، وهدوءاً في التشغيل.

٣. المحركات الخطية الدقيقة والتحكم المتزامن بالحركة

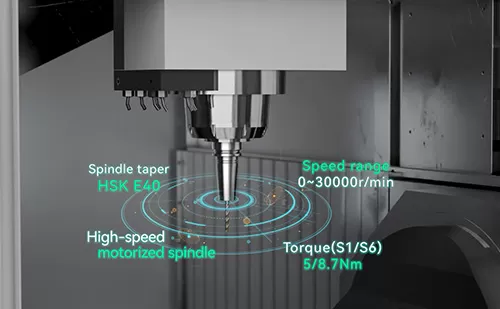

تم تجهيز المحاور الخطية (X، Y، Z) بموجهات خطية أسطوانية دقيقة ومجموعات لولاب كروي مبردة للحفاظ على الدقة أثناء العمليات ذات دورات العمل العالية. مع سرعات اجتياز سريعة تبلغ 24 م/دقيقة على جميع المحاور الخطية، فإن5 axis machining centerتضمن تحديد المواقع بسرعة. تخضع سلسلة الكينماتيك بالكامل لنظام التحكم العددي عالي الدقة Siemens SINUMERIK ONE، والذي يزامن جميع المحاور الخمسة بسلاسة. تضمن التغذية الراجعة ذات الحلقة المغلقة بالكامل عبر المشفرات المدمجة دقة على مستوى الميكرون وقابلية التكرار للأسطح الكنتورية ثلاثية الأبعاد والأشكال الحرة. يكمل عمود الدوران عالي السرعة وعالي الصلابة المجموعة، مما يتيح تصنيعاً فعالاً لمجموعة واسعة من المواد.

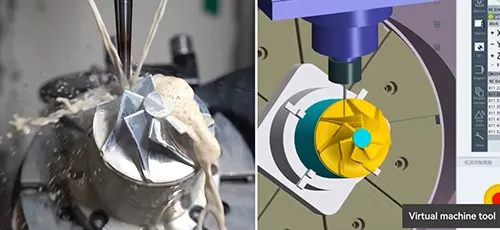

٤. تقنية التوأم الرقمي للتحقق من العمليات دون مخاطر

إن إثبات كفاءة التصنيع المعقدتصنيع CNC خماسي المحاور للدفاعاتعادةً ما يستلزم قطوع اختبار فيزيائية مكلفة، مما يستهلك وقتاً ثميناً من الماكينة والعدد والمواد، مع المخاطرة بالتصادمات وأخطاء البرمجة.

تايكان تقضي على هذا الاختناق بحلها المتكامل للتوأم الرقمي. إن ماكينتنا الافتراضية هي نسخة رقمية طبق الأصل من آلة V-200U الفعلية، وتتميز بنفس الكينماتيك، ومنطق وحدة التحكم، وبارامترات الأداء. يمكن للمهندسين إجراء محاكاة تصنيع واقعية بنسبة 100% للتحقق من كود التحكم الرقمي، والتحقق من مسارات العدد، والتحقق من عدم التصادم مع الفيكسات، والتنبؤ بدقة بأزمنة الدورات، والقضاء على حالات التصادم المحتملة — كل ذلك بدون اتصال بالإنترنت. هذه الإمكانية القوية تجعلخدمة تصنيع الدفاعات CNCأكثر موثوقية وكفاءة من خلال تقليل وقت توقف الماكينة لأخذ العينات بشكل كبير، وخفض تكاليف الاختبار، وتسريع دورات تطوير المنتج، وتمكين تخطيط إنتاجي أمثل.

Taikan V-200U 5-Axis Vertical Machining Centerليست مجرد آلة تشغيل؛ بل هي حل تصنيعي متكامل صُمم لتحقيق الموثوقية والدقة. من خلال دمج هيكل ميكانيكي صلب مع تقنية الدفع المباشر المتطورة والمحاكاة الرقمية الاستشرافية، يمكّن جهاز V-200U المصنعين من التعامل مع أكثر مكوناتهم تحديًا بثقة وكفاءة لا مثيل لهما.

تعرف على المواصفات الكاملة وقدرات مركز التصنيع العمودي خماسي المحاور V-200U من تايكان. اتصل بفريقنا الهندسي اليوم لمناقشة تطبيقك.

واين تشاو

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
