Name: مركز تشغيل جسر مزود بأدلة خطية ثلاثية المحاور طراز HG-V3040 A/B/C/Z
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

خاصية A/B/C/Z 3 محاور أدلة خطية مركز تصنيع الآلات العملاقة

هيكل الجهاز

يتميز الجهاز بإطار عملاقة هيكل ثابت مع طاولة عمل متحركة.
شعاع عالي الصلابة: يعتمد الشعاع على تصميم قوس مستطيل كبير المقطع. تم تحسين نسبة الارتفاع إلى العرض من خلال تحليل المحاكاة ، مما يعزز بشكل كبير من ثنيها ومقاومتها الالتوائية ، مما يضمن الاستقرار الدقيق.
رام مقطع عرضي كبير: الكبش له حجم مقطعي عرضي لقضبان توجيه خطية x من أربعة قضبان مدعومة بترتيب شبه مغلق. يوفر هذا دعمًا عالي القوة مع مقاومة احتكاك منخفضة ، مما يضمن عدم الزحف عند السرعات المنخفضة ، والحد الأدنى من الاهتزاز ، والاستجابة السريعة ، والأداء الديناميكي والثابت الممتاز ، ومتطلبات الصيانة المنخفضة ، وعمر الخدمة الطويل.
طاولة دعم متعددة: يتم دعم الطاولة بشرائح متعددة متباعدة عن قرب ، مما يضمن أداء حمل مستقر وموثوق به مع الاحتفاظ بدقة ممتازة.

خيارات المغزل المتنوعة

خيارات محرك مختلفة
قابل للتكوين مع محرك الحزام ، ورأس موجه ، ومغزل كهربائي ، ورأس طحن تلقائي بزاوية قائمة.
عمود دوران مدفوع بالعتاد
تتميز بواجهة btمع سرعة قصوى تبلغ 50 دورة في الدقيقة وعزم إخراج يصل إلى 1331Nm. يتم فصل علبة التروس والمحرك الرئيسي عن المغزل ، مما يقلل بشكل فعال من مشاكل الدقة الناجمة عن توليد الحرارة.
مغزل بمحرك
مغزل كهربائي عالي الطاقة ، شديد التحمل يوفر عزم دوران عالي وسرعة عالية واهتزاز منخفض ، مما يوفر تجربة تصنيع استثنائية.
عمود دوران يعمل بالحزام
تستخدم وحدة محور دوران عالية السرعة ، مما يوفر أداء قطع فعال.
التحكم الحراري
معيار مع نظام تبريد الزيت لتقليل درجة حرارة المغزل ، وإطالة عمر المحمل ، وتقليل تأثير التشوه الحراري على دقة المعالجة.

نظام تغذية

قضبان ثلاثية الخطوط: تستخدم جميع المحاور الثلاثة (XYZ) قضبان توجيه خطية أسطوانية للخدمة الشاقة ، يسهل صيانتها ، ومقاومة احتكاك منخفضة ، واستجابة سريعة من الأجزاء المتحركة ، صفر زحف عند السرعات المنخفضة ، وأداء ديناميكي وثابت ممتاز.
محرك الحزام: تستخدم محركات XY-axis تقليل الحزام لزيادة عزم الدوران ، وتقليل الحمل الذاتي ، وتحسين أداء القيادة ، وتوفير صيانة بسيطة وفعالة من حيث التكلفة.
محرك التروس: يتم تقليل المحرك من خلال مخفض رد الفعل العكسي المنخفض ، وزيادة انتقال عزم الدوران. بالإضافة إلى براغي رصاص أكبر ، يضمن ذلك سرعات قيادة سريعة وأداء مستقر ودقة عالية (محور س ≥ من من من من من/المحور ص ≥
موازنة النيتروجين: يستخدم نظام القيادة على المحور Z محرك سيرفو يقترن مباشرة إلى برغي كروي ، مع نظام موازنة ثنائي الأسطوانة على جانبي الكبش لضمان انعكاس سلس لتغذية المحور Z والاستجابة الديناميكية السريعة.
التعويض الحراري: يتميز اللولب الكروي بهيكل متوتر مسبقًا عند كلا الطرفين ، مما يزيل بشكل فعال فقدان الدقة الناجم عن التمدد الحراري.

إزالة الرقاقات وخزان التبريد

ناقل الرقاقة اللولبية: طقم واحد على كل جانب من طاولة العمل ، بقطر لولبي ، وقسم عرضي مربع كبير من الفولاذ ، ينسخ الرقاقات بسرعة خارج الماكينة.
ناقل رفع رقاقة من نوع السلسلة: يقع في نهاية الماكينة ، مع انحدار 45 درجة ، لوحة سلسلة أوسع ، وقضبان مكشطة سن المنشار ، يجمع الرقائق بسرعة في ناقل الرقاقة الصغير.
ناقل رقائق صغير: يجمع الرقائق وينقلها.
خزان المبرد: نظام ترشيح متعدد الطبقات لتصفية الشوائب وضمان التشغيل السلس.

تطبيق أدلة خطية 3 محاور A/B/C/Z مركز تصنيع الآلات العملاقة

تستخدم سلسلة الماكينة بشكل رئيسي في تصنيع الأجزاء عالية السرعة وعالية الدقة في صناعات مثل مكونات السيارات ، القوالب ، آلات البناء ، الصمامات ، النقل بالسكك الحديدية ، الطاقة ، الآلات الزراعية ، وآلات تعدين الفحم.

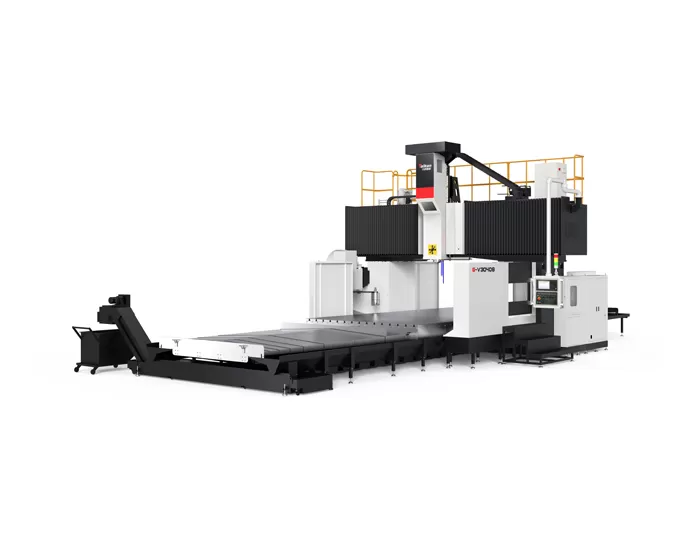

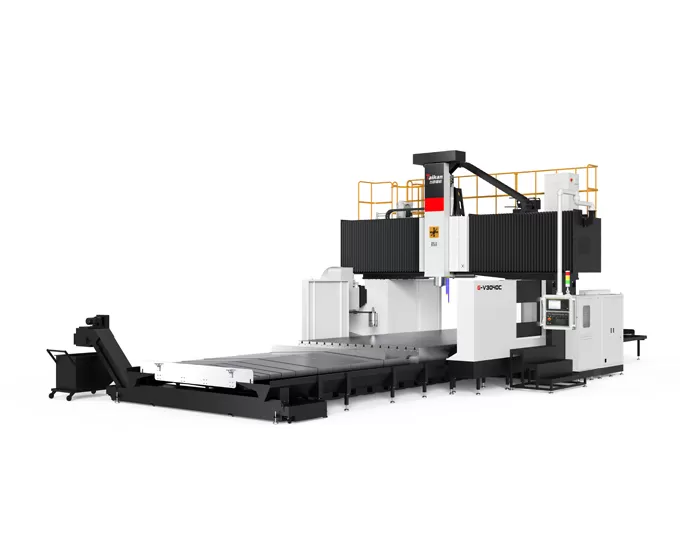

مواصفات مركز التصنيع العملاق HG-V3040 A/B/C/Z ذو الموجهات الخطية ثلاثية المحاور

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
مدى الحركة	مدى حركة المحور X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	مدى حركة المحور Y		mm	3700				3700
	مدى حركة المحور Z		mm	1000 (اختياري 1250)				1000 (اختياري 1250)
	المسافة من طرف عمود الدوران إلى الطاولة		mm	250～1250 (اختياري 250～1500)			200～1200	100～1100 (اختياري 100～1350)
	العرض الفعّال للجسر		mm	3480				3480
الطاولة	أبعاد الطاولة (الطول × العرض)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	الحمولة القصوى		kg	24000	28000	32000	36000	24000	28000	32000	36000
	فتحة T (العرض × المسافة × العدد)		mm	2820015				2820015
عمود الدوران	نوع الحركة		/	حركة بالتروس (اختياري حركة بالسير)				عمود دوران بمحرك
	السرعة القصوى لعمود الدوران		دورة/دقيقة	6000				10000 (اختياري 15000، 18000)
	قدرة عمود الدوران (الاسمية/القصوى)		kW	22/35				26/45
	عزم الخرج (الاسمي/الأقصى)		N.m	790/1258				305/623
	مقطع الكبش (كبش مربع)			420420 (اختياري سكك صندوقية للمحور Z 400400، 450*450)				420*420
	قطر مخروط عمود الدوران		/	BT50				BT50 (اختياري BBT40، HSK-A63)
مبدل الأدوات التلقائي (اختياري)	عدد الأدوات		T	24(40)				24(40)
	أقصى قطر للأداة (ممتلئة/مجاورة)		mm	φ110/φ200				φ110/φ200
	أقصى طول للأداة		mm	350				350
	أقصى وزن للأداة		kg	18				18
السرعة	نطاق معدل التغذية (القطع)		م/دقيقة	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	سرعة الاجتياز السريع (المحاور X/Y/Z)		م/دقيقة	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
الدقة	دقة التموضع (بدون/مع مقياس)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	قابلية التكرار (بدون/مع مقياس)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
أخرى	ثقل موازنة المحور Z		/	موازنة هيدروليكية + نيتروجين				موازنة هيدروليكية + نيتروجين
	نظام التحكم الرقمي		/	FANUC 0I-MF PLUS (اختياري Siemens 828D)				FANUC 0I-MF PLUS (اختياري Siemens 828D)
	مصدر الهواء	Flow	لتر/دقيقة	300				300
		الضغط	MPa	0.6~0.8				0.6~0.8
	القدرة الكهربائية الكلية		kVA	70				70
	سعة خزان سائل التبريد		لتر	800				800
	أبعاد الآلة	الطول	mm	10142	12164	14645	19100	10142	12164	14645	19100
		العرض	mm	7281				7281
		الارتفاع	mm	5200 (5900 عند اختيار المحور Z)				5200 (5900 عند اختيار المحور Z)
	غلاف الآلة		-	صفيحة معدنية نصف محيطة (منطقة العمل فقط)				صفيحة معدنية نصف محيطة (منطقة العمل فقط)

ملاحظات:

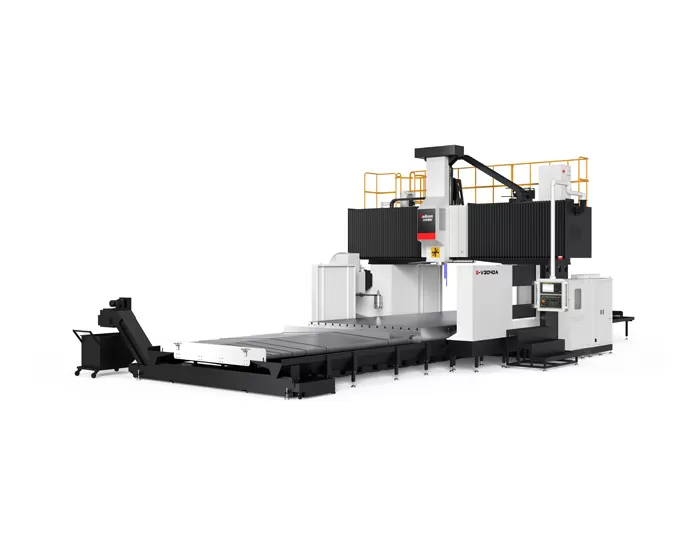

1: G-V3040A، G-V3050A، G-V3060A، G-V3080A – عمود دوران اختياري يعمل بالسير بسرعة 6000 دورة/دقيقة، عزم الخرج 186/297 نيوتن متر.

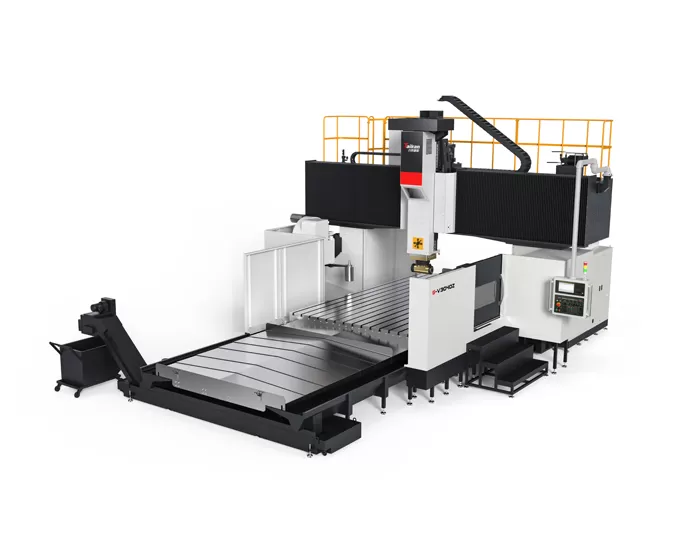

2: G-V3040Z، G-V3050Z، G-V3060Z، G-V3080Z – رأس تفريز زاوية قائمة أوتوماتيكي بالكامل اختياري، بمدى حركة للمحور Y يبلغ 4200 مم.

3: G-R3040B، G-R3050B، G-R3060B، G-R3080B – كبش مربع للمحور Z اختياري (Z = 1000 مم، ارتفاع الآلة 5600 مم؛ Z = 1250 مم، ارتفاع الآلة 6300 مم).

4: G-R3040Z، G-R3050Z، G-R3060Z، G-R3080Z – كبش مربع للمحور Z + رأس تفريز زاوية قائمة أوتوماتيكي اختياري (مدى حركة المحور Y 4200 مم؛ Z = 1000 مم، ارتفاع الآلة 5600 مم؛ Z = 1250 مم، ارتفاع الآلة 6300 مم).

المعلومات الواردة في هذه الصفحة للرجوع إليها فقط. قد تتغير المواصفات والتفاصيل نتيجة لتحديثات المنتج أو التحسينات. لمزيد من المعلومات، يُرجى الاتصال بنا.
