كيفية تحسين الدقة والضبط في التصنيع باستخدام الحاسب الآلي؟

في المجالات التي تتطلب دقة فائقة - مثل تصنيع المعدات المتطورة، وصناعة القوالب الدقيقة، والفضاء - تحدد القدرة على التصنيع بمستوى الميكرون بشكل مباشر أداء المنتج وعمر خدمته. ومع ذلك، فإن الدقة العالية المستقرة لا تتحقق بالمصادفة. إنها نظام هندسي منظم يشمل الخصائص الكامنة في الأداة الآلية، والتحكم في البيئة الحرارية، واستراتيجيات عملية القطع، والتغذية الراجعة ذات الحلقة المغلقة عبر الإنترنت. وبصفتها واحدة من أبرز الشركات المدرجة علنًامصنعو ماكينات CNCالمتخصصة في البحث والتطوير والإنتاج عالي المستوى، تشرح شركة تايكان بشكل منهجي الأساليب المتعمقة والممارسات التقنية المتطورة المستخدمة لتعزيز دقة التصنيع عبر جميع الأبعاد الأساسية للدقة.

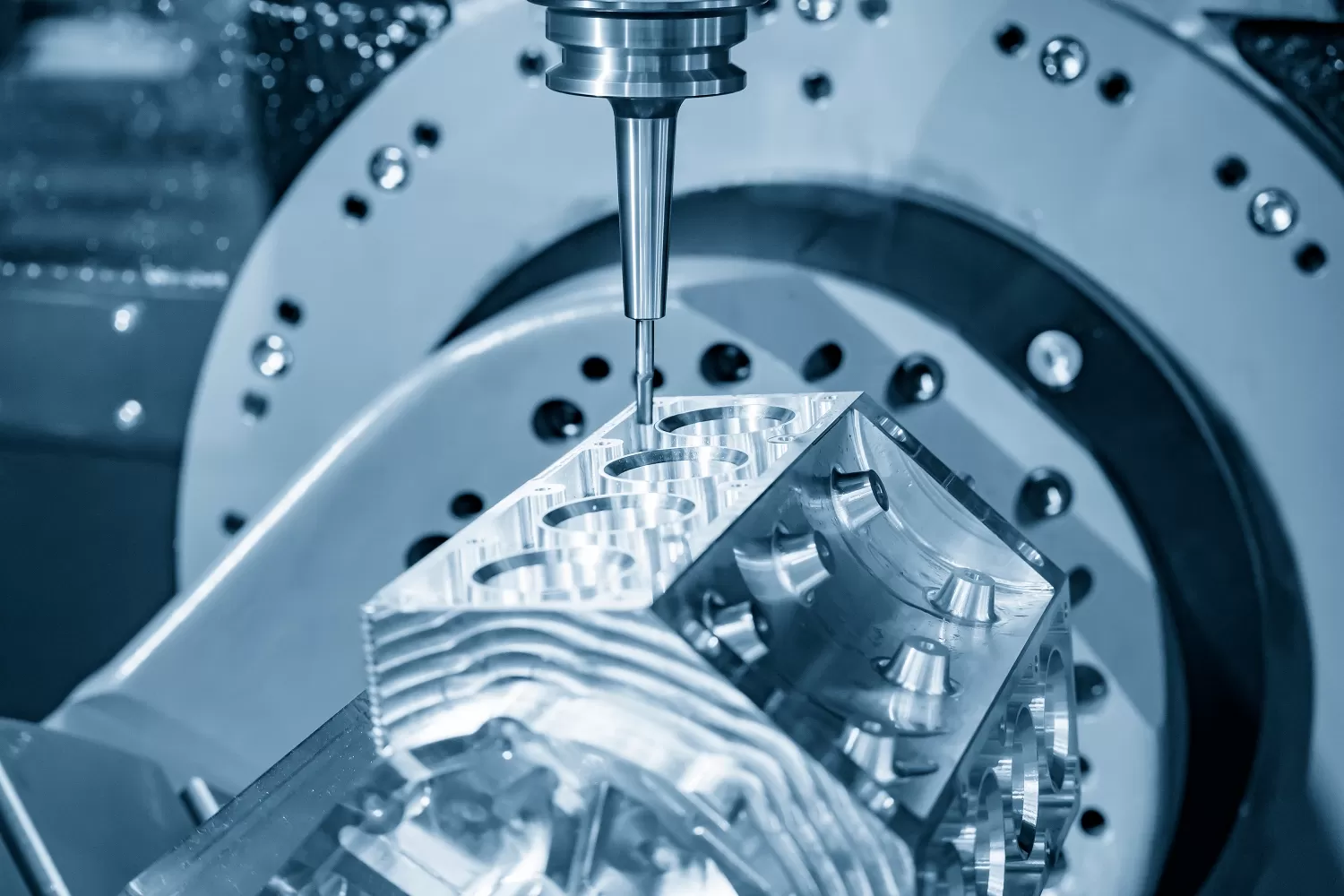

فهم دقة التصنيع: من الهندسة الكلية إلى سلامة السطح الدقيقة

لا تشير دقة التصنيع فقط إلى درجة التطابق بين المعاملات الهندسية الفعلية للقطعة وقيمها التصميمية، بل تشمل أيضًا دقة الأبعاد، ودقة الشكل، ودقة الموضع، والملمس الهندسي الدقيق للسطح. في سياق التصنيع الدقيق، يتجاوز السعي لتحقيق الدقة مجرد الامتثال لتفاوتات الأبعاد، ليمتد إلى مؤشرات ضمنية تحكم عمر الخدمة، مثل حالات الإجهاد المتبقي على السطح والتحكم في الضرر تحت السطحي.

تحليل متعمق للعوامل المؤثرة في دقة التصنيع باستخدام CNC

يتطلب تحقيق تحسينات بمستوى الميكرون في الدقة تفكيكًا دقيقًا لمصادر الخطأ. بالإضافة إلى الأخطاء الهندسية البديهية، غالبًا ما تكون العوامل الخفية التالية هي الأسباب الجذرية لفقدان الدقة.

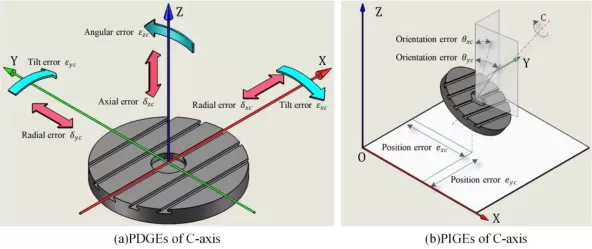

1. الأخطاء الهندسية والأخطاء الحركية للأداة الآلية

إن الدقة الهندسية للأداة الآلية هي حجر الزاوية في دقة التصنيع. يتم نقل استقامة وتعامد مسارات التوجيه، بالإضافة إلى الجريان القطري والانجراف المحوري للمحاور الدوارة، مباشرة إلى مقاطع القطعة عبر السلسلة الحركية. تُظهر حالات التركيب العديدة أنه بعد الخدمة الطويلة والتحولات الطفيفة في الأساس، تنحرف مؤشرات الدقة الساكنة لمعظمماكينات CNC العموديةبشكل كبير عن معايير المصنع، ويحدث انخفاض الدقة بشكل أساسي بسبب أساسات التركيب غير المستقرة وتحرر الإجهادات الهيكلية الداخلية. يمكن لتقنية تعويض الخطأ الحجمي تعيين 21 مكونًا من مكونات الخطأ الهندسي للأداة الآلية (التموضع، والاستقامة، والأخطاء الزاوية لكل محور خطي، والتعامد بين المحاور) بدقة باستخدام مقاييس التداخل الليزرية وأجهزة القياس الكروية، وتنفيذ تصحيحات متجهة مكانية في الزمن الحقيقي داخل نظام CNC. هذه وسيلة تقنية أساسية لرفع الدقة الذاتية للأداة الآلية.

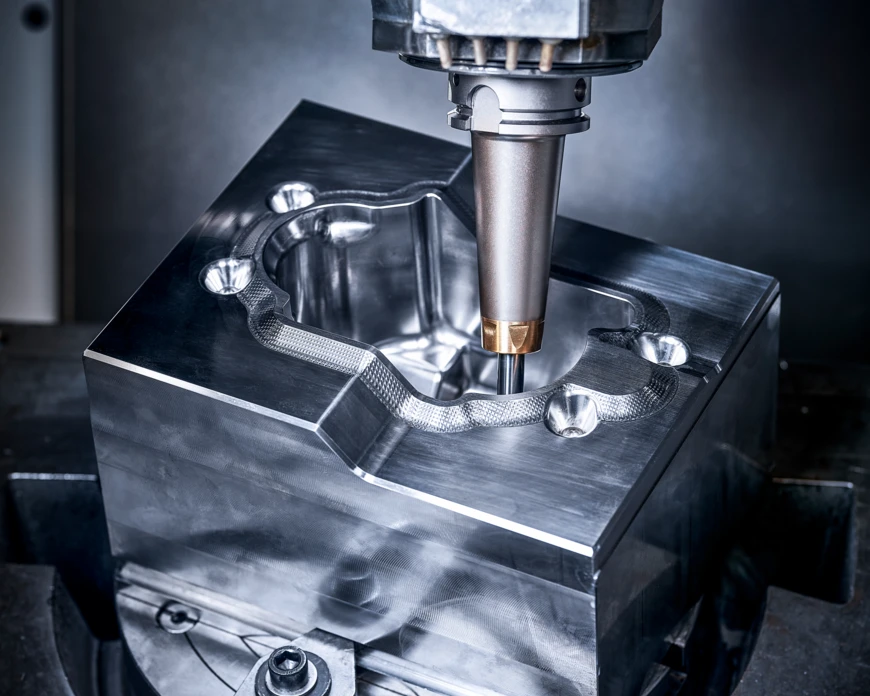

2. التشوه الحراري - القاتل الخفي للدقة

تقلبات درجة الحرارة هي أصعب مصادر الخطأ في النمذجة الدقيقة في التصنيع الدقيق. تؤدي حرارة الاحتكاك من محامل عمود الدوران، وحرارة تقليب الكرات داخل مجموعة اللولب الكروي، وحرارة منطقة القطع، وتدرجات درجة الحرارة المحيطة في أرضية الورشة، إلى تشوه حراري مرن في هيكل الأداة. على وجه الخصوص، عندما يتعرض اللولب الكروي لتمدد حراري محوري بسبب ارتفاع درجة الحرارة، يحدث انحراف مباشر بين الإزاحة الفعلية والموقع المأمور به تحت التحكم شبه المغلق، مما يؤدي إلى انجراف تدريجي في الأبعاد في الإنتاج بالدفعات. تشمل الحلول المتقدمة للثبات الحراري: اعتماد تبريد اللولب المجوف والتحكم الدقيق في درجة حرارة دورة زيت عمود الدوران، ونشر مستشعرات درجة الحرارة في مواقع هيكلية حرجة، وبناء نماذج تعويض الخطأ الحراري في الزمن الحقيقي لضمان حفاظ الأداة على ثبات حراري بمستوى الميكرون خلال فترات التشغيل المتواصلة الطويلة.

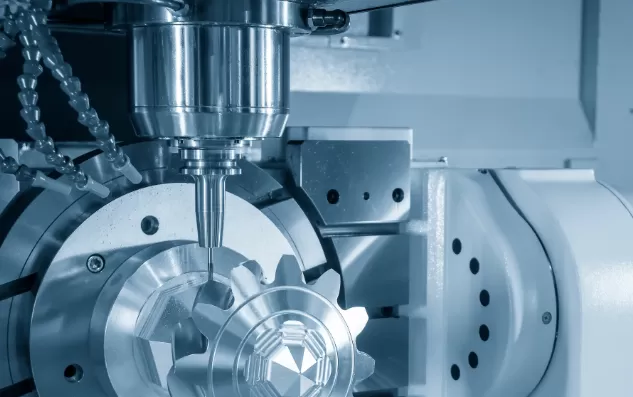

3. الفجوات العكسية والتأخر الديناميكي للمؤازرة

الفجوة العكسية هي الحركة المفقودة التي تنشأ عند تغيير اتجاه محور الإحداثيات، بسبب الخلوصات الميكانيكية والتشوه المرن داخل مجموعة النقل. في نظام المؤازرة شبه المغلق، تكون الخلوصات الميكانيكية الواقعة بعد اللولب الكروي خارج حلقة التغذية الراجعة للموضع، وتتحول مباشرة إلى أخطاء تموضع، مما ينتج عنه ارتفاعات عكسية مميزة (نتوءات ربعية) عند انتقالات الأرباع في الاستيفاء الدائري. يوفر تطبيق معاملات تعويض الفجوة العكسية في CNC تصحيحًا أساسيًا، بينما تميل الحلول المتطورة نحو المحركات ذات الدفع المباشر أو الهياكل الميكانيكية ذات التحميل المسبق المزدوج للتخلص فيزيائيًا من المنطقة الميتة للانعكاس، وضمان تكرارية ثنائية الاتجاه صارمة.

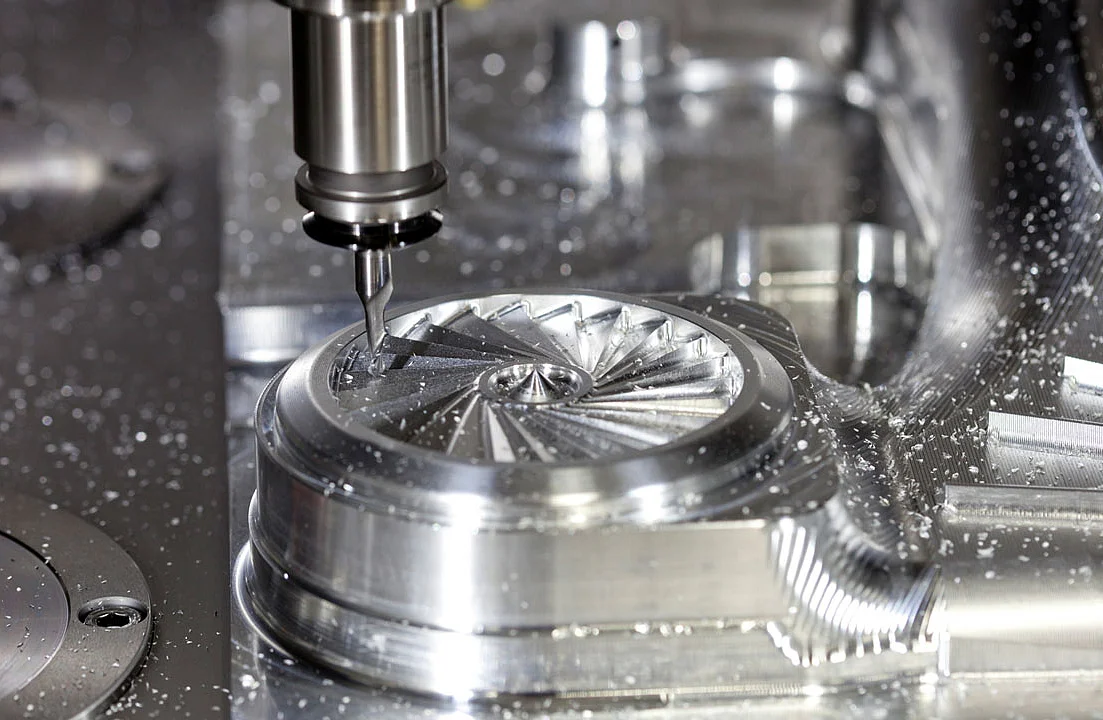

4. الأخطاء الديناميكية الناتجة عن صلابة مجموعة النقل غير الكافية

صلابة الالتواء لمجموعة النقل لا تضخم تأثير الفجوة العكسية فحسب، بل تزيد أيضًا من خطأ المتابعة أثناء الاستيفاء عالي السرعة، مما يؤدي إلى تفاقم النتوءات الربعية وتشوه المقاطع في القطع الدائري. يتطلب تعزيز صلابة مجموعة النقل استخدام لوالب كروية مسبقة التحميل بصواميل مزدوجة، ووصلات عالية الصلابة الالتوائية، ومطابقة مناسبة للقصور الذاتي للمؤازرة لضمان النقل الخطي لعزم الدوران المأمور به وكبح التموجات السطحية الناتجة عن الاهتزازات الدقيقة.

استراتيجيات وممارسات العملية لتحسين دقة التصنيع

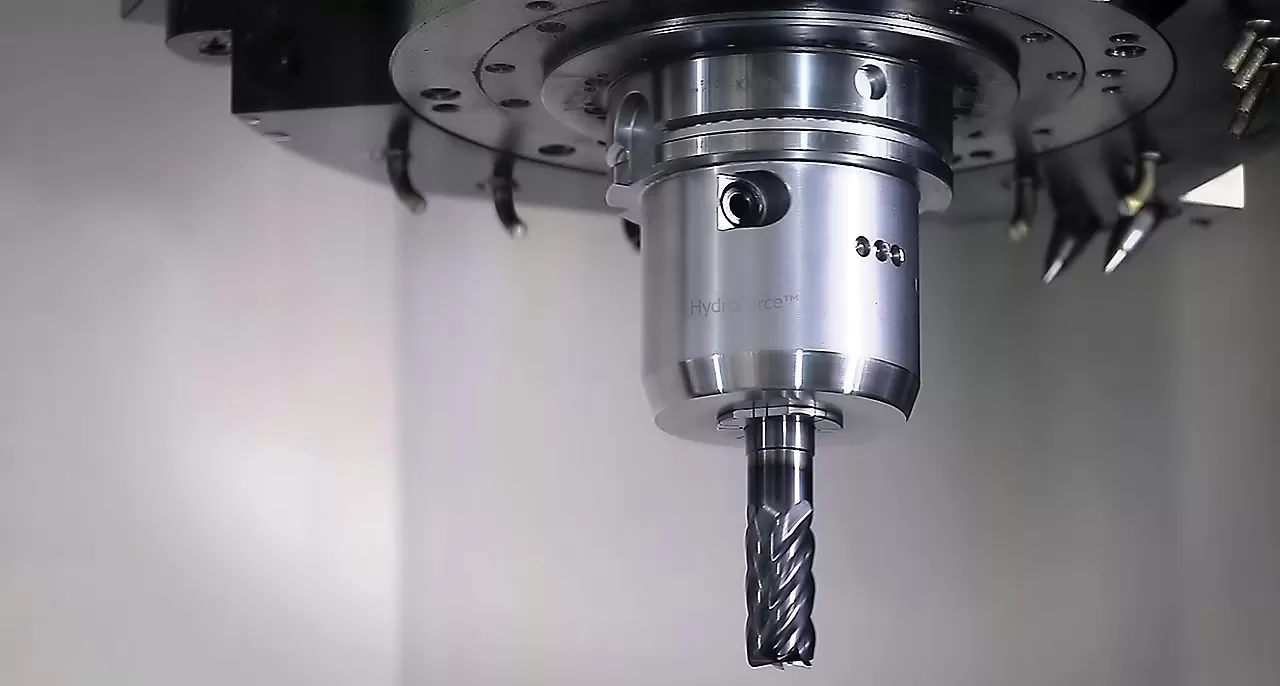

1. تصميم دقيق لمسارات الدخول والخروج

تؤثر طريقة دخول أداة القطع إلى القطعة وخروجها منها مباشرة على علامات التوقف السطحية ودقة الحواف. يجب استخدام مسارات دخول/خروج مقوسة مماسية لتجنب تأثيرات الإجهاد اللحظية على المقاطع. يجب أن يكون معدل التغذية أثناء الدخول متدرجًا بسلاسة، مع الانتقال من طبقة قطع إلى أخرى دون توقفات مفاجئة تخلق علامات توقف. وبالتزامن، يساعد اعتماد استراتيجيات مسار القطع ذات الحمل الثابت (مع التحكم في سرعة السطح الثابتة للخراطة ومعدل التغذية التكيفي للتفريز) في الحفاظ على استقرار قوى القطع وتجنب انحراف الأداة الناتج عن التغيرات المفاجئة.

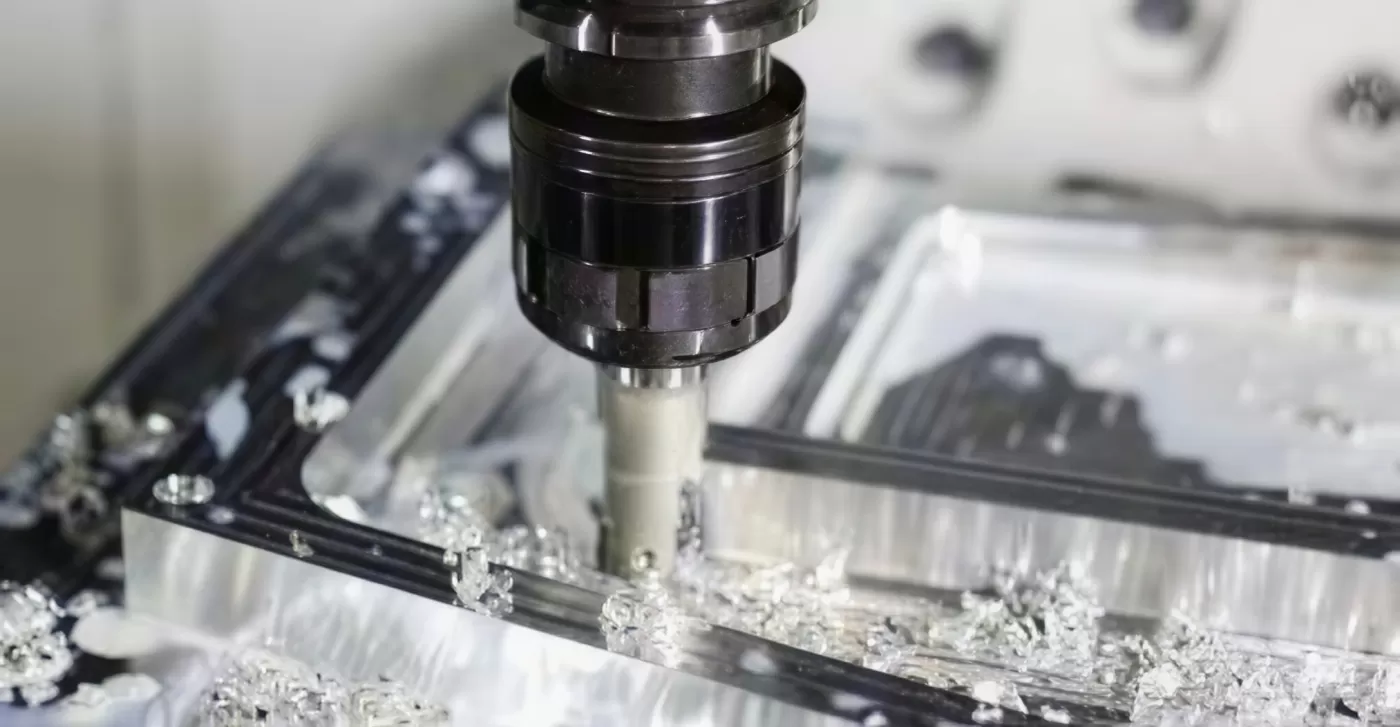

2. الاختيار العلمي لطرق واستراتيجيات القطع

في التشطيب النهائي، يجب أن يكون التفريز المتسلق هو طريقة التفريز المفضلة، لأنه يوجه قوى القطع نحو طاولة العمل، ويخمد الاهتزاز، ويقدم تشطيبًا سطحيًا فائقًا. بالنسبة لخراطة الأعمدة، يجب أن تكمل أداة واحدة بشكل مثالي جميع ميزات المقاطع المستمرة (الأقطار الخارجية، الأوجه، والانتقالات القوسية) لإزالة علامات الدمج. بالنسبة للأسطح غير المستمرة، يجب اتباع تسلسل خراطة منظم من الخارج إلى الداخل لمنع حدوث درجات هندسية محلية ناتجة عن تداخل الأداة. عند تصنيع الأسطح القوسية، يؤدي اختيار نصف قطر أنف أداة أصغر إلى كبت قوة القطع الشعاعية بفعالية وتحسين دقة المقاطع.

3. تطبيق الأدوات الدقيقة عالية الكفاءة وأنظمة تثبيتها

أداة القطع هي حلقة التنفيذ النهائية في التصنيع الدقيق. إن استخدام القطع المتطورة المطلية من الكربيد أو CBN أو السيراميك يقلل بشكل كبير من قوى القطع والحرارة. ولا يقل أهمية عن ذلك الوصلة التي تربط الأداة بالماكينة: إذ توفر حوامل الأدوات بالتثبيت بالتقلص والهيدروليكي جريانًا قطريًا للإمساك ≤3 ميكرومتر، وبالاقتران مع واجهة مخروطية عالية الصلابة، تضمن تمركزًا مستقرًا للأداة عند سرعات الدوران العالية. وهذا شرط أساسي لتحقيق تفريز الأسطح المرآوية وعمل الثقوب عالي الدقة.

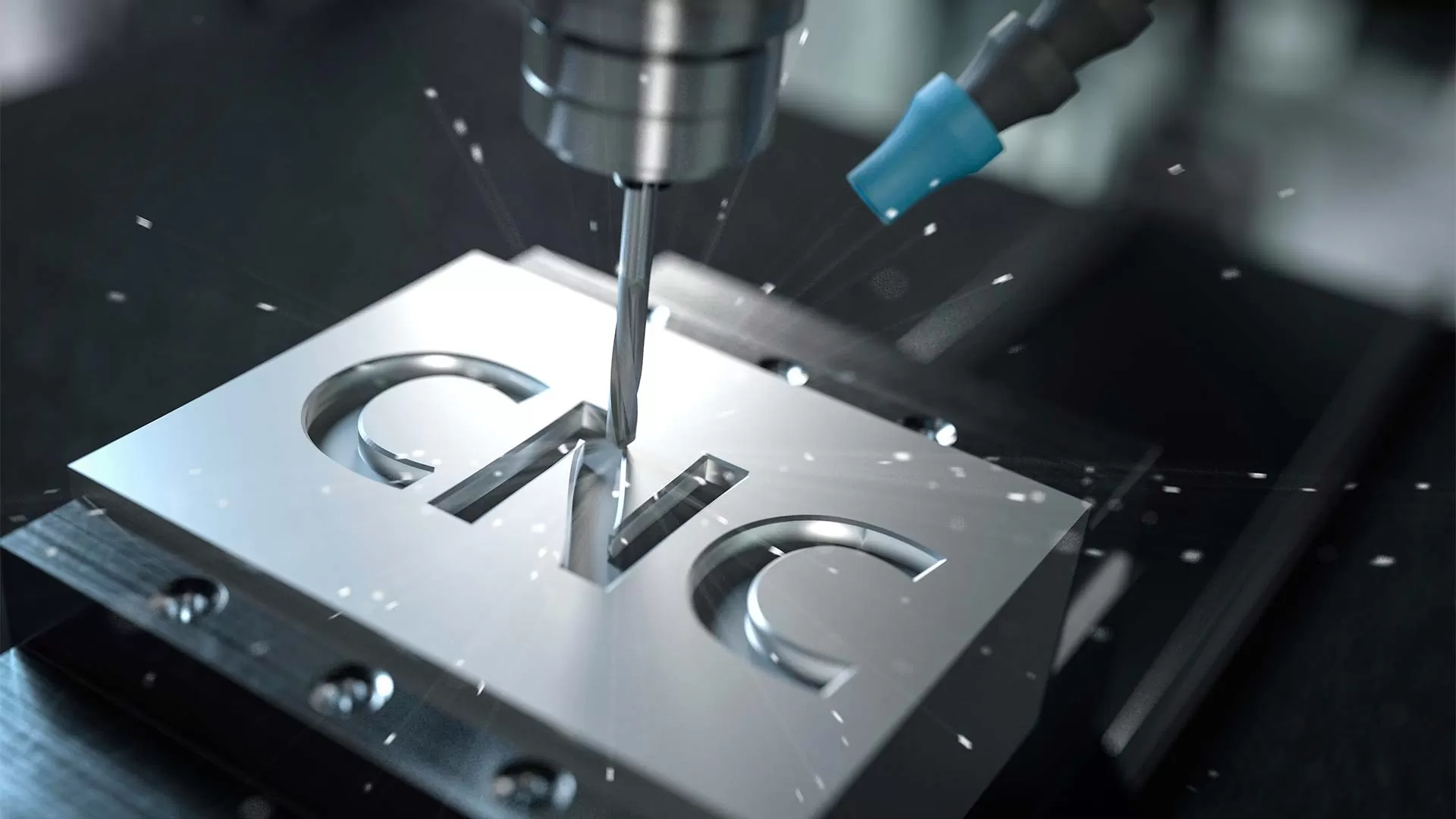

4. دمج أنظمة الفحص على الماكينة والضبط التلقائي للأدوات

الحلقة الرقمية المغلقة هي القفزة النوعية لتحقيق تصنيع دقيق مستقر. من خلال الدمج العميق لنظام الفحص على الماكينة داخلماكينات تايكان، يصبح محاذاة مرجع القطعة تلقائيًا وضبط نظام الإحداثيات الدقيق ممكنًا، جنبًا إلى جنب مع الفحص أثناء العملية للميزات الحرجة لاكتشاف الانجراف البعدي في الزمن الحقيقي وتحديث أنظمة الإحداثيات أو تعويضات الأدوات تلقائيًا. يقوم مسبار الضبط التلقائي المنسق بقياس طول الأداة وقطرها بسرعة، ويكتشف كسر الأداة، ويبني نظام إدارة معلمات أداة مغلق الحلقة، مما يقلل بشكل كبير من وقت عدم القطع ويلغي الخردة.

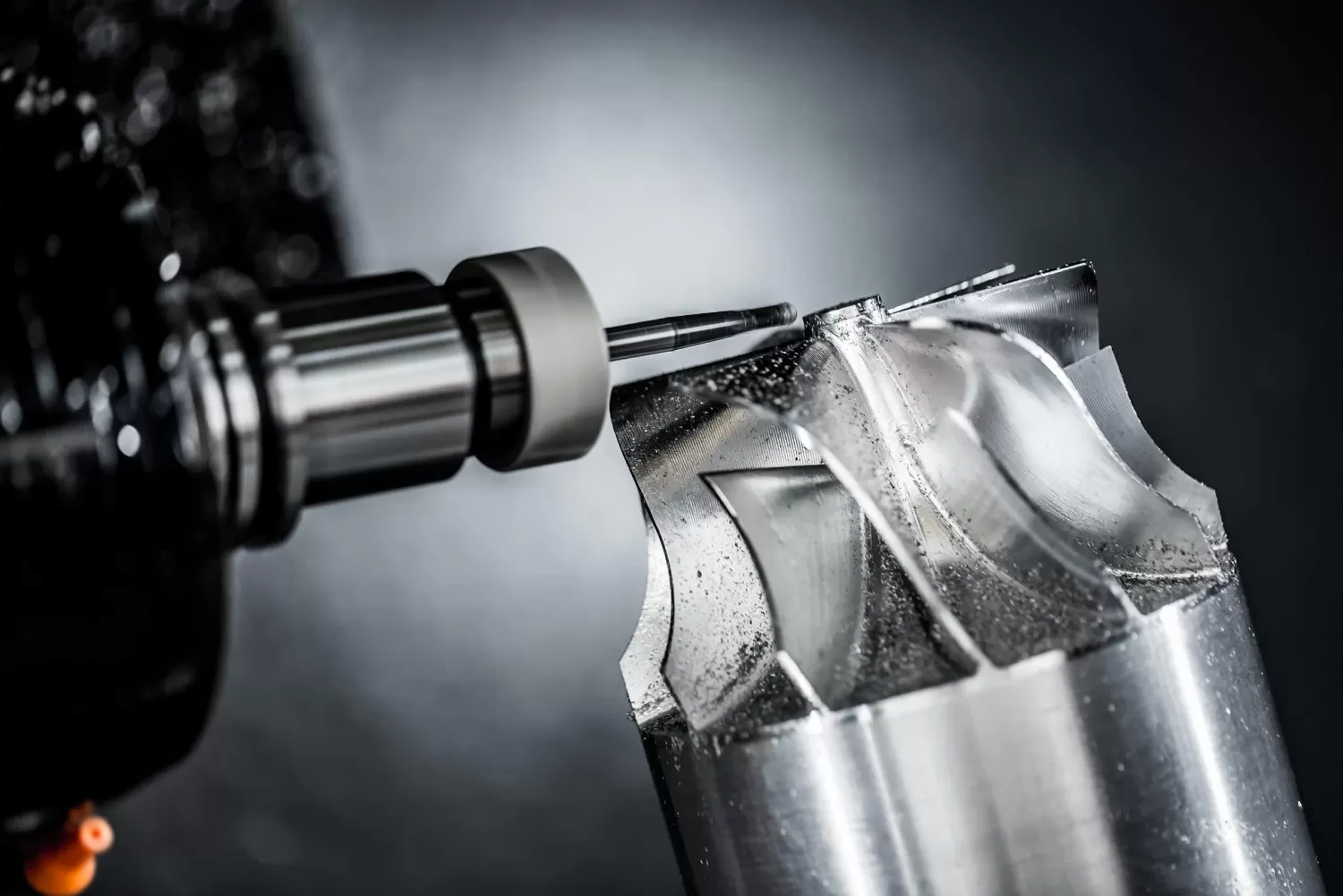

5. تحسين الدقة من خلال البرمجة المتفوقة

برنامج CNC لا يدفع الحركة فحسب، بل يحمل أيضًا استراتيجية الدقة. يجب أن تستخدم برمجة CAM الممتازة التقنيات التالية:

• الاستيفاء السلس والتحكم الاستباقي: من خلال مطابقة منحنيات NURBS، مقترنة بعدد كبير من كتل الاستباق في نظام CNC، يتم تقييد التسارع والرجفة لتجنب القطع الزائد في الزوايا واهتزاز الماكينة.

• تباطؤ الزوايا الذكي: يحسن تلقائيًا معدل التغذية عند الانتقالات الحادة للحفاظ على مقاطع نظيفة ودقيقة.

• برنامج الماكرو ودمج الفحص: كتابة برامج الماكرو لاستدعاء مسبار لفحص الميزات المتسلسل وتطبيق تعويضات الأداة تلقائيًا بناءً على الأخطاء المقاسة، يتيح التصنيع التكيفي، وبالتالي رفع مؤشر قدرة العملية (Cpk) بشكل كبير.

الخلاصة

لقد تطور تحسين دقة التصنيع باستخدام CNC من التركيز الفردي على الدقة الساكنة إلى نظام هندسي متعدد الأبعاد يدمج التحليل الكهروميكانيكي-الحراري المزدوج، ومطابقة صلابة نظام العملية، والقياس عبر الإنترنت ذي الحلقة المغلقة، والتعويض الذكي. وبصفتها شركة مصنعة لماكينات CNC المتطورة، تظل تايكان ملتزمة باستمرار بالتكامل العميق لعمليات التصنيع الدقيق مع تقنيات القياس الذكي، لتوفر للمستخدمين حول العالم حلول دقة كاملة - من الماكينات إلى القطع النهائية - وتمكين الصناعة التحويلية من تحقيق القفزة الحاسمة من عشرات الميكرونات إلى الدقة الحقيقية بمستوى الميكرون.
