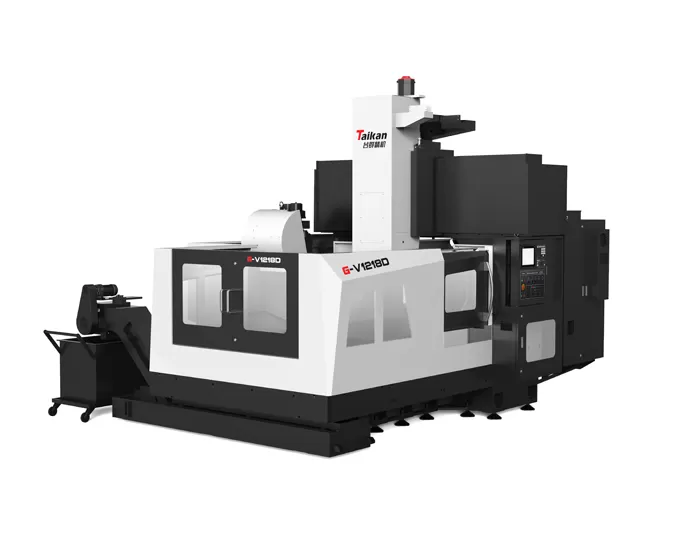

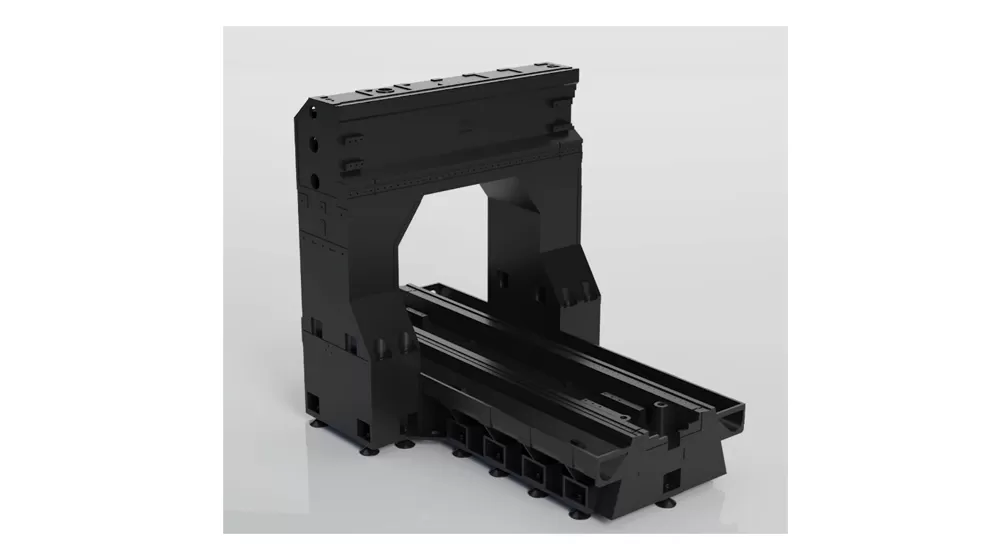

مركز تصنيع جسري بمغزل دفع مباشر HG-V1218D

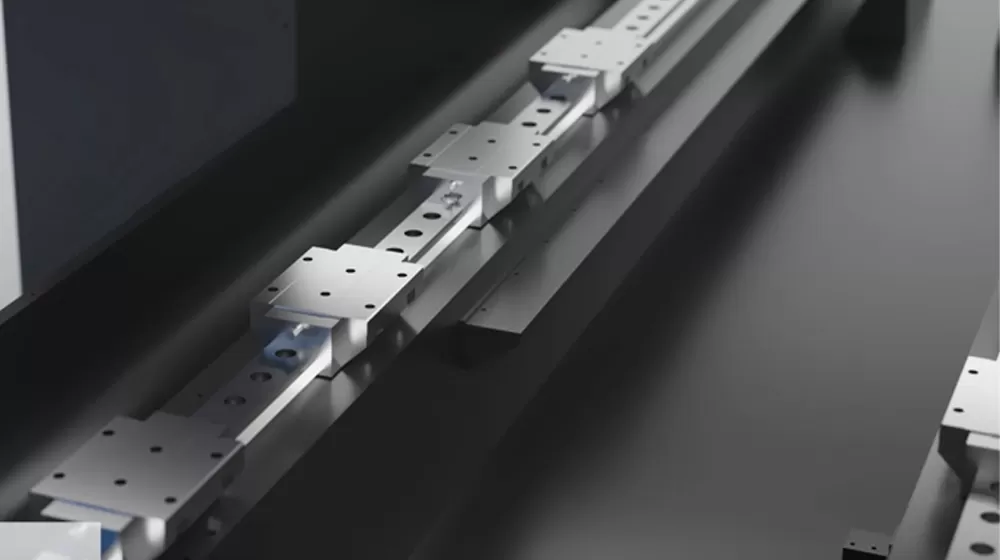

السفر

مشوار المحور X

mm

1800

2100

2600

3150

3150

2100

مشوار المحور Y

mm

1380 (+50 تغيير الأدوات)

1500

1800

1500 (+50 تغيير الأدوات)

مشوار المحور Z

mm

700

700

المسافة من طرف المغزل إلى الطاولة

mm

150～850

195～895

100～800

عرض الجسر الفعال

mm

1350

1560

1800

1560

الطاولة

حجم الطاولة (طول × عرض)

mm

1800*1250

2000*1250

2500*1250

3000*1250

3000*1600

2000*1250

الحمولة القصوى

kg

4000

4000

5000

6000

8000

4000

مجاري T (العرض × التباعد × العدد)

mm

22×160×7

22×160×7

22×160×9

22×160×7

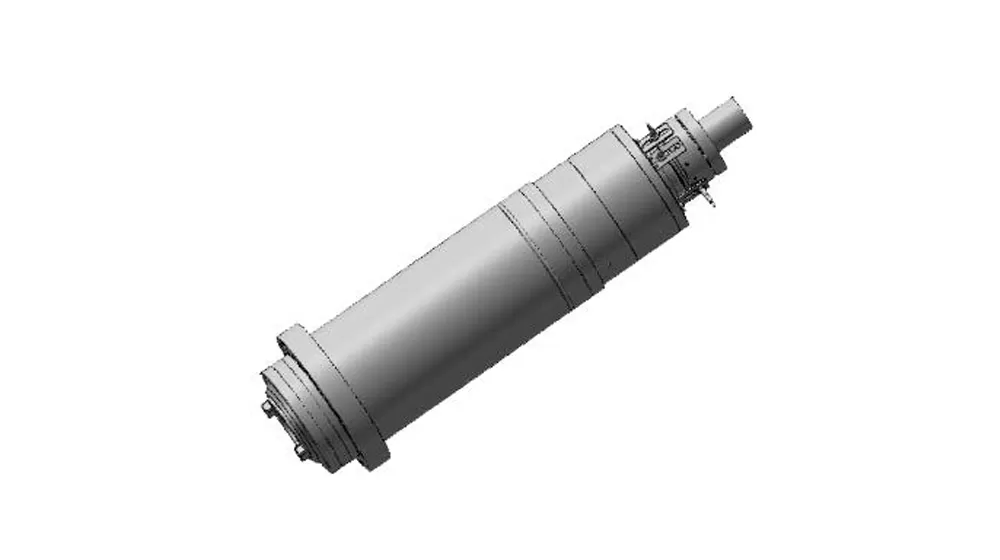

المغزل

نوع القيادة

/

توصيل مباشر

توصيل مباشر

السرعة القصوى للمغزل

دورة/دقيقة

12000

8000 (10000 اختياري)

قدرة المغزل (مقننة/ذروة)

kW

11/15

15/18.5 (11/15 اختياري)

عزم الخرج (مقنن/ذروة)

N.m

52.5/95.5

143/236 (52.5/95.5 اختياري)

مخروط المغزل

/

BBT40/BT40

BT50 (BBT50 اختياري)

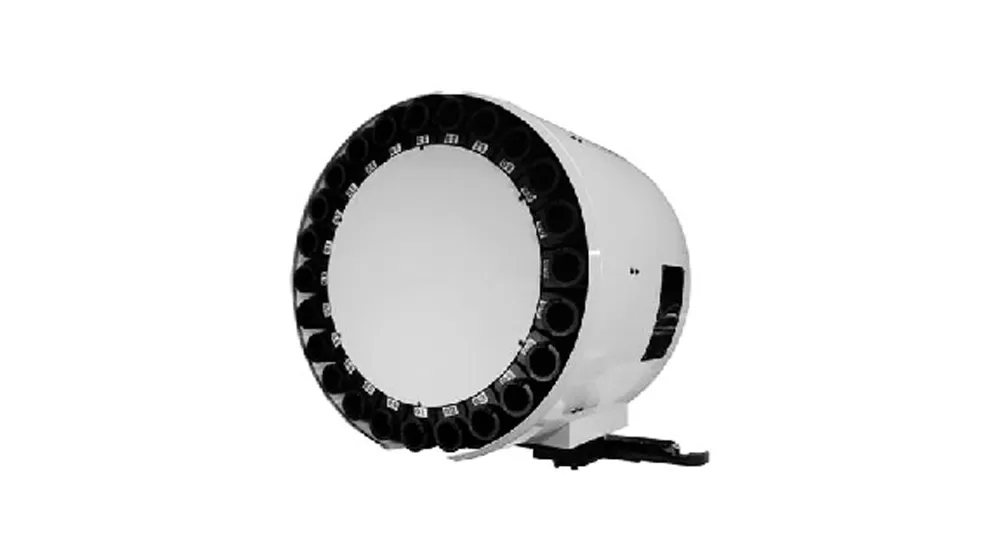

ATC (اختياري)

عدد الأدوات

T

24

24 اختياري

أقصى قطر للأداة (كامل/مجاور)

mm

Φ80/Φ150

Φ110/Φ200 اختياري

أقصى طول للأداة

mm

250

350 اختياري

أقصى وزن للأداة

kg

7

18 اختياري

السرعة

مدى معدل التغذية (قطع)

م/دقيقة

10

10

سرعة الحركة السريعة (محاور X/Y/Z)

م/دقيقة

20/20/16

16/16/12

16/16/12

الدقة

دقة التموضع

mm

0.015/0.012/0.012

0.02/0.015/0.012

0.015/0.012/0.012

التكرارية

mm

0.008/0.008/0.008

0.012/0.008/0.008

0.008/0.008/0.008

أخرى

ثقل موازنة المحور Z

/

موازنة نيتروجينية

موازنة نيتروجينية

نظام CNC

/

FANUC 0i-MF PLUS (Mitsubishi M80، Siemens 828D اختياري)

Mitsubishi M80

إمداد الهواء

Flow

لتر/دقيقة

280 (ANR)

280 (ANR)

الضغط

MPa

0.5~0.8

0.5~0.8

السعة الكهربائية الإجمالية

kVA

40

40

سعة خزان سائل التبريد

لتر

400

400

أبعاد الماكينة

الطول

mm

5000

5100

6300

7800

7800

5100

العرض

mm

4700

4900

5400

4800

الارتفاع

mm

4400

4550

4550

4550

هيكل الماكينة الخارجي

-

صفائح معدنية حول المحيط بالكامل

صفائح معدنية حول المحيط بالكامل
