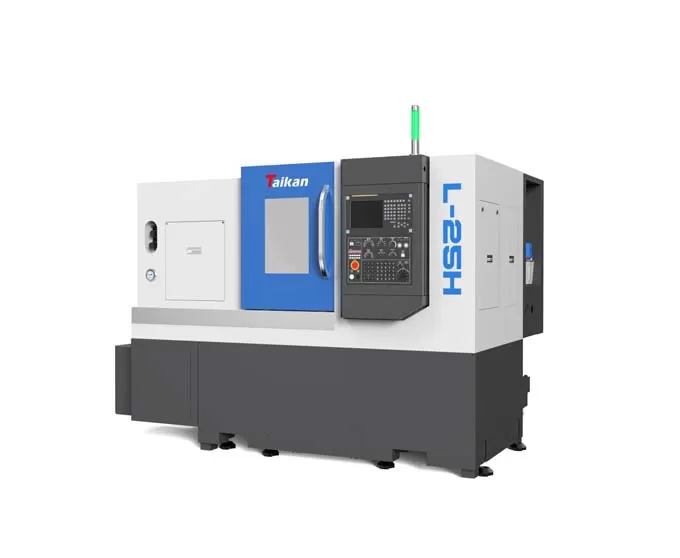

HL-25H مخرطة أفقية CNC عالية الدقة

نطاق التشغيل

أقصى قطر دوران على السرير

mm

φ500

أقصى قطر تشغيل (عمود/قرص)

mm

φ200/φ250

أقصى طول تشغيل

mm

450

أقصى قطر للقضيب

mm

φ45

الشوط

شوط المحور X

mm

140

قدرة محرك المحور X/عزم التوقف

kw/Nm

1.8/11

شوط المحور Z

mm

500

قدرة محرك المحور Z/عزم التوقف

kw/Nm

1.8/11

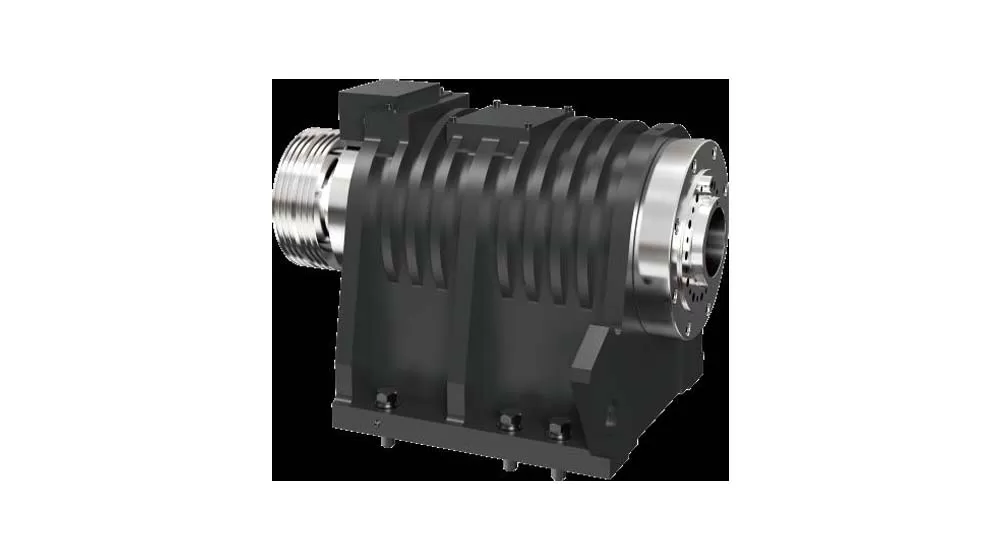

المغزل

القدرة الخارجة (S1/S6)

kw

7.5/11

شكل طرف المغزل

A2-5

سرعة المغزل

r/min

0-6000

قطر ثقب المغزل العابر

mm

φ57

الظرف

ظرف هيدروليكي ثلاثي الفكوك

inch

6

مجوف

الغراب المتحرك

قطر/شوط جلبة الغراب المتحرك

mm

φ70/100

اختياري

استدقاق ثقب جلبة الغراب المتحرك

مورس

Morse 4#

قمة متحركة

السرعة

سرعة الحركة السريعة (المحور X)

m/min

30

سرعة الحركة السريعة (المحور Z)

m/min

30

سرعة تغذية القطع

mm/min

1~8000

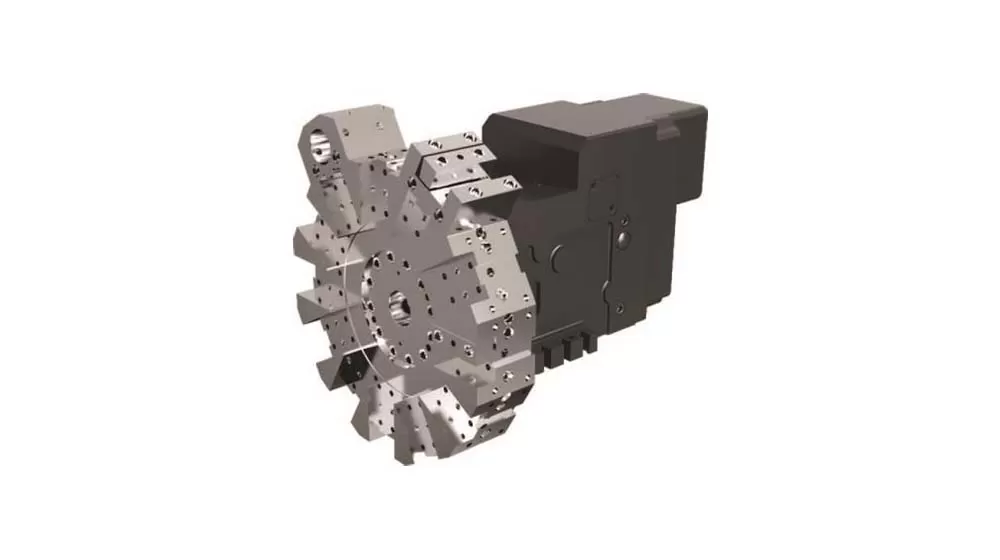

حامل العدة

سعة الأدوات

T

12

زمن تبادل الأدوات

ثانية/بت

0.5

حجم جسم العدة

mm

25´25

أقصى قطر لعدة الثقب

mm

40

الدقة

دقة التموضع (المحور X)

mm

0.006

دقة التموضع (المحور Z)

mm

0.008

قابلية التكرار ((المحور X)

mm

0.004

قابلية التكرار ( (المحور Z)

mm

0.004

أخرى

سعة المعدات

kVA

12

سعة خزان سائل التبريد

L

150

حجم الماكينة

mm

2500*1700*1680

خزان سائل تبريد مع إزالة الرقائق اليدوي

الوزن (تقريبي)

kg

3400
