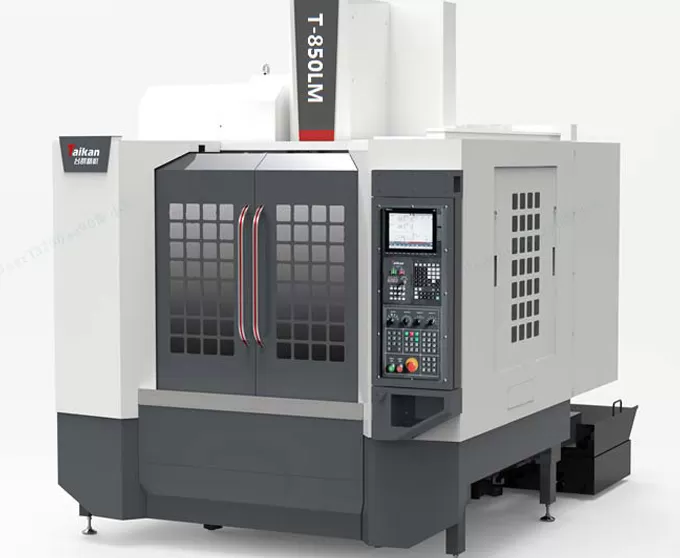

HT-850LM مركز تصنيع عمودي عالي السرعة وعالي الصلابة

الحركة

حركة الطاولة (محور X)

mm

850

حركة العربة (محور Y)

mm

520

حركة رأس المغزل (محور Z)

mm

550

المسافة من طرف المغزل إلى سطح الطاولة

mm

150～700

المسافة من مركز المغزل إلى سطح دليل العمود

mm

590

طاولة العمل

حجم الطاولة

mm

1000*550

الحمولة القصوى (توزيع الحمل المتساوي)

kg

600

فتحة T (عدد الفتحات - عرض الفتحة * المسافة بين الفتحات)

mm

5-18*100

المغزل

قدرة المحرك (الاسمية/قصيرة الأمد)

kW

45976

عزم المحرك (الاسمي/قصير الأمد)

N.m

52.5/118

نطاق السرعة

r/min

50~8000 (سير)

قطر المغزل

mm

φ150

استدقاق المغزل

/

BT40

مواصفات البرشام

/

P40T-I (MAS403)

السرعة

نطاق سرعة التغذية القاطعة

مم/دقيقة

1-10000

سرعة التحريك السريع للمحاور X/Y/Z

م/دقيقة

30/30/20

الدقة

دقة التموضع (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (المسار الكامل)

قابلية التكرار (X/Y/Z)

mm

0.005/0.005/0.008

مخزن الأدوات

سعة الأدوات

pcs

24

الوزن الأقصى للأداة

kg

7

الطول الأقصى للأداة

mm

250

القطر الأقصى للأداة (ممتلئ/المجاور فارغ)

mm

Φ75/Φ150

أخرى

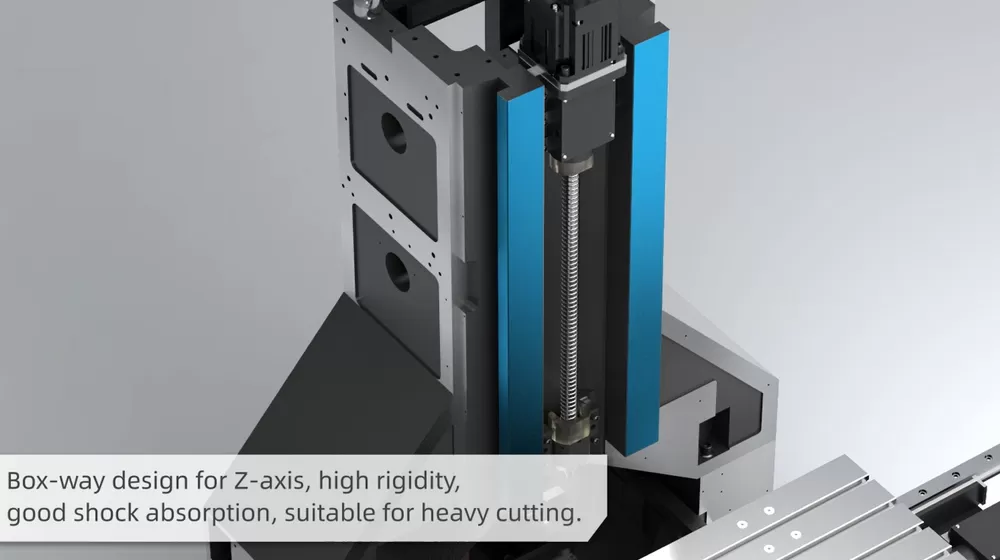

ثقل موازن المحور Z

/

/

نظام التحكم الرقمي CNC

/

Mitsubishi M80VB

مصدر الهواء

Flow

لتر/دقيقة

≥280 (ANR)

ضغط الهواء

MPa

0.6~0.8

سعة المعدات

KVA

25

سعة خزان سائل التبريد

L

300

حجم الآلة

mm

2250*3170*2890

المقابل للمحاور X*Y*Z

الوزن (تقريبي)

Kg

6500
