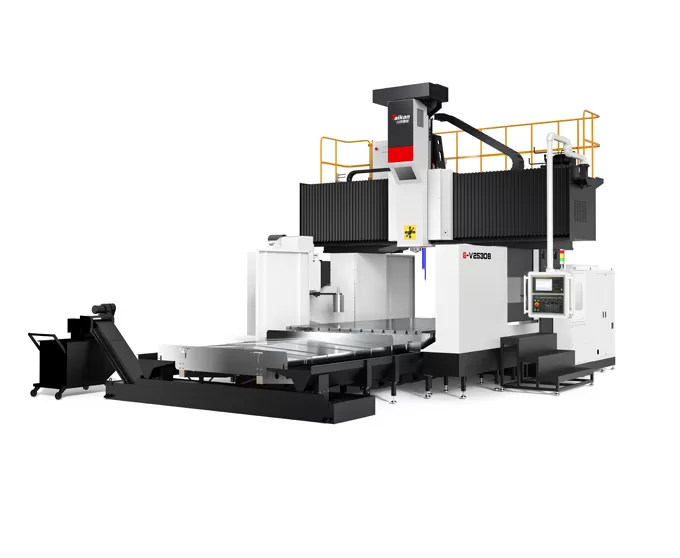

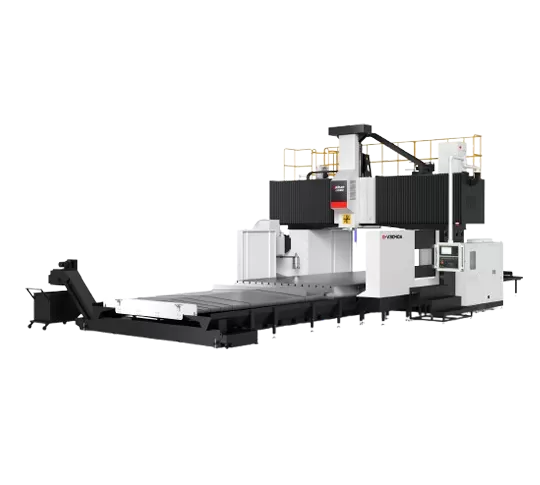

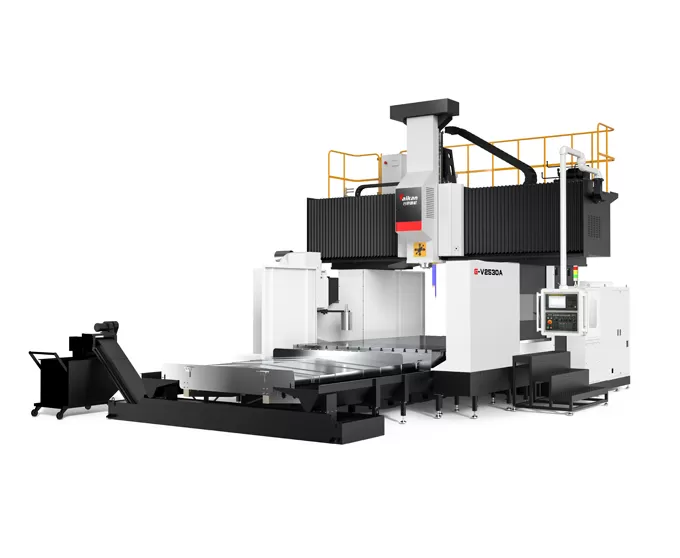

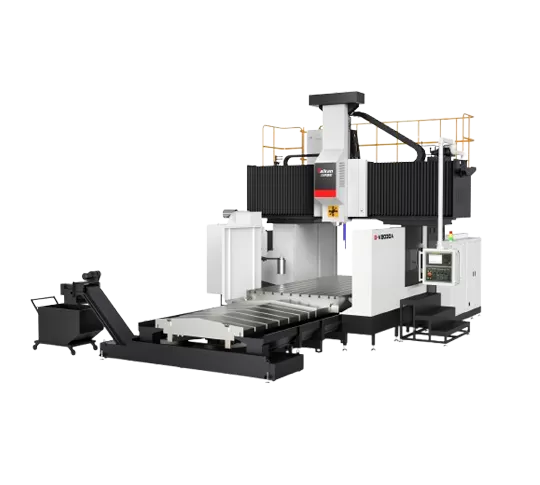

Name: HG-V2530 A/B/C/Z مركز تصنيع جسرية بأدلة خطية ثلاثية المحاور
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

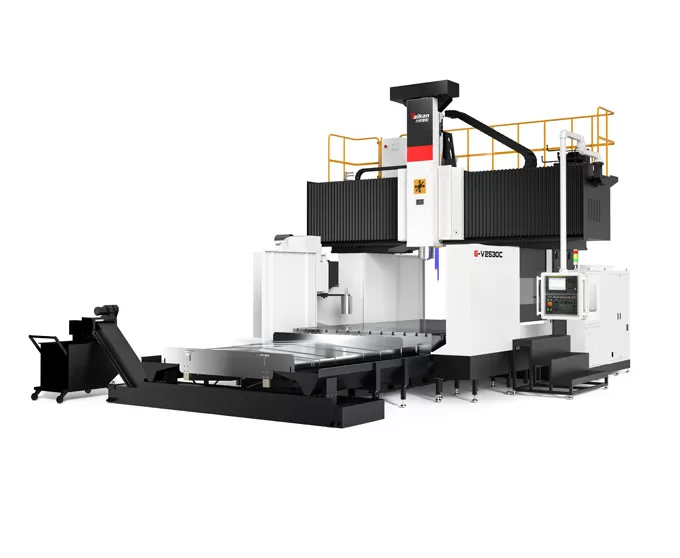

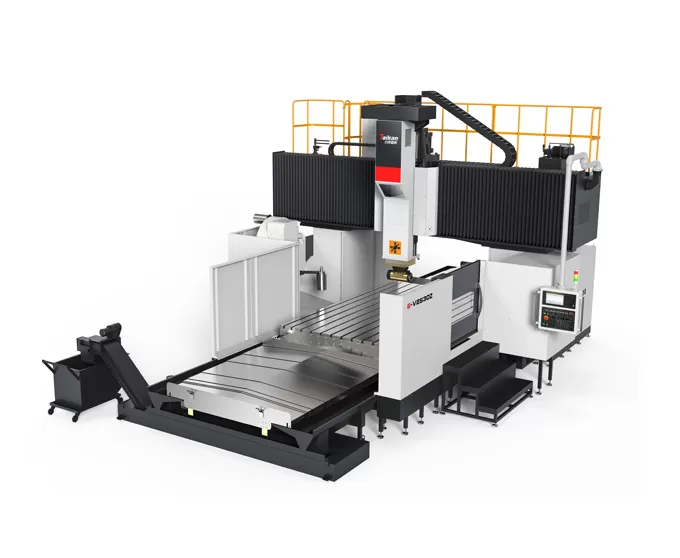

خصائص HG-V2530 A/B/C/Z 3-Axis Linear Guides Gantry Machining Center

هيكل الجهاز

يتميز الجهاز بإطار عملاقة هيكل ثابت مع طاولة عمل متحركة.
شعاع عالي الصلابة: يعتمد الشعاع على تصميم قوس مستطيل كبير المقطع. تم تحسين نسبة الارتفاع إلى العرض من خلال تحليل المحاكاة ، مما يعزز بشكل كبير من ثنيها ومقاومتها الالتوائية ، مما يضمن الاستقرار الدقيق.

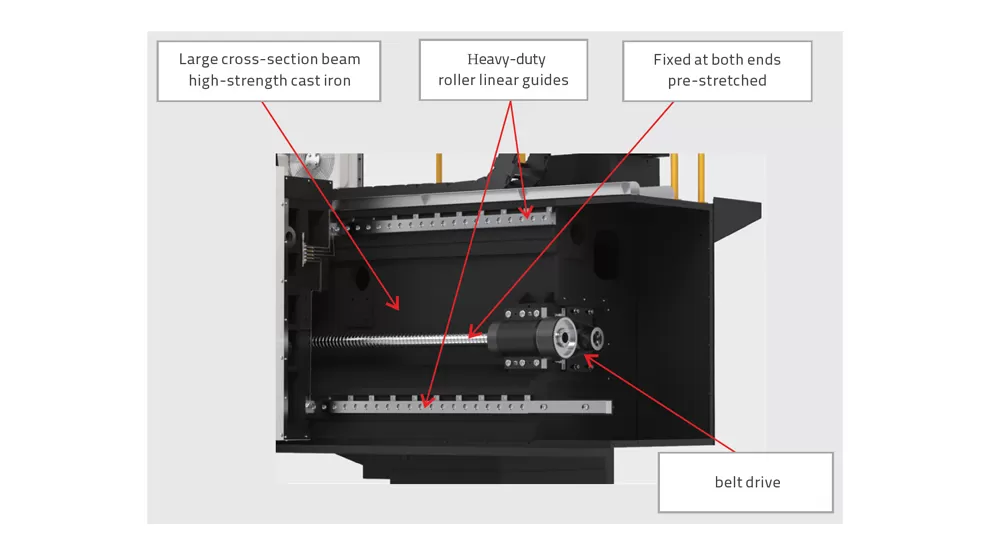

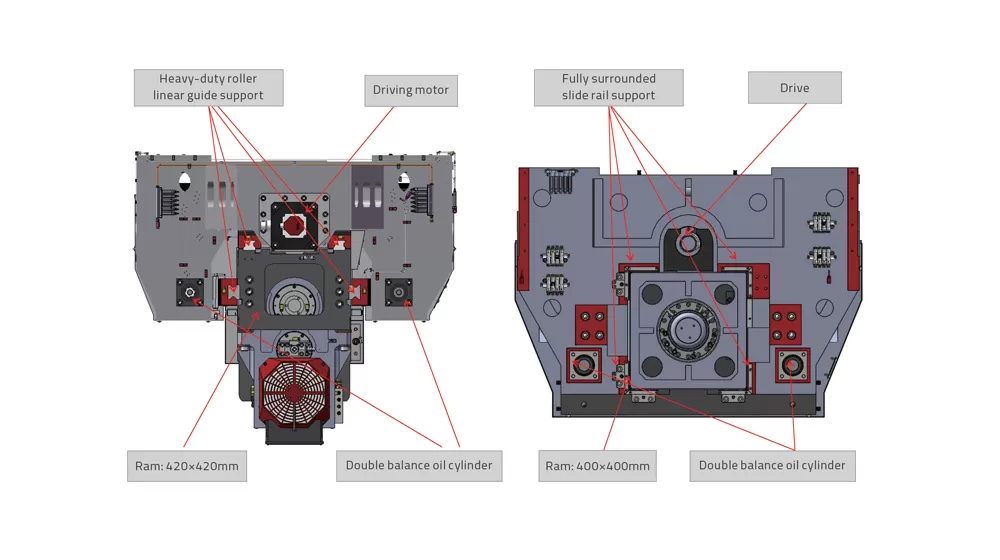

رام مقطع عرضي كبير: الكبش له حجم مقطعي عرضي لقضبان توجيه خطية x من أربعة قضبان مدعومة بترتيب شبه مغلق. يوفر هذا دعمًا عالي القوة مع مقاومة احتكاك منخفضة ، مما يضمن عدم الزحف عند السرعات المنخفضة ، والحد الأدنى من الاهتزاز ، والاستجابة السريعة ، والأداء الديناميكي والثابت الممتاز ، ومتطلبات الصيانة المنخفضة ، وعمر الخدمة الطويل.
طاولة دعم متعددة: يتم دعم الطاولة بشرائح متعددة متباعدة عن قرب ، مما يضمن أداء حمل مستقر وموثوق به مع الاحتفاظ بدقة ممتازة.

خيارات المغزل المتنوعة

خيارات محرك مختلفة
قابل للتكوين مع محرك الحزام ، ورأس موجه ، ومغزل كهربائي ، ورأس طحن تلقائي بزاوية قائمة.

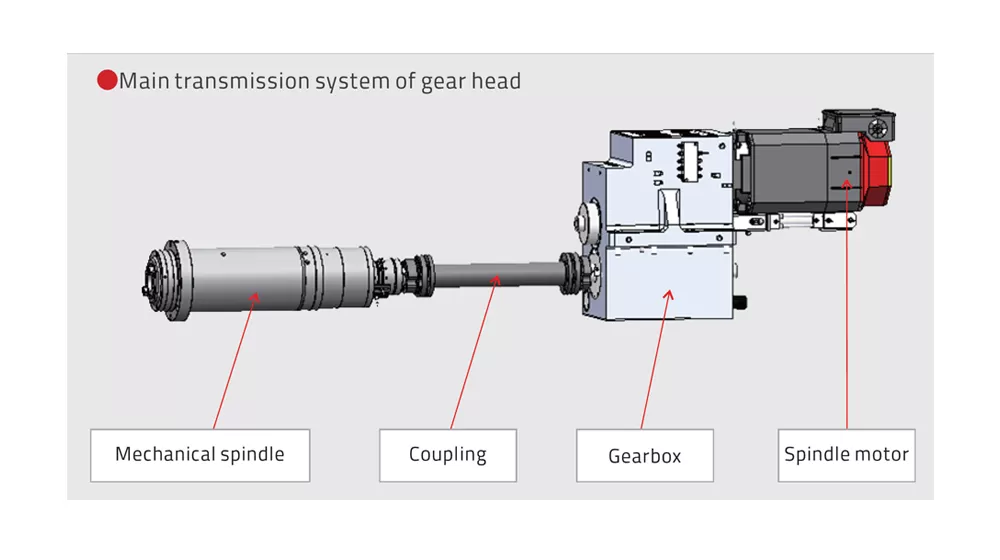

عمود دوران مدفوع بالعتاد
تتميز بواجهة btمع سرعة قصوى تبلغ 50 دورة في الدقيقة وعزم إخراج يصل إلى 1331Nm. يتم فصل علبة التروس والمحرك الرئيسي عن المغزل ، مما يقلل بشكل فعال من مشاكل الدقة الناجمة عن توليد الحرارة.
مغزل بمحرك
مغزل كهربائي عالي الطاقة ، شديد التحمل يوفر عزم دوران عالي وسرعة عالية واهتزاز منخفض ، مما يوفر تجربة تصنيع استثنائية.
عمود دوران يعمل بالحزام
تستخدم وحدة محور دوران عالية السرعة ، مما يوفر أداء قطع فعال.
التحكم الحراري
معيار مع نظام تبريد الزيت لتقليل درجة حرارة المغزل ، وإطالة عمر المحمل ، وتقليل تأثير التشوه الحراري على دقة المعالجة.

نظام تغذية

قضبان ثلاثية الخطوط: تستخدم جميع المحاور الثلاثة (XYZ) قضبان توجيه خطية أسطوانية للخدمة الشاقة ، يسهل صيانتها ، ومقاومة احتكاك منخفضة ، واستجابة سريعة من الأجزاء المتحركة ، صفر زحف عند السرعات المنخفضة ، وأداء ديناميكي وثابت ممتاز.
محرك الحزام: تستخدم محركات XY-axis تقليل الحزام لزيادة عزم الدوران ، وتقليل الحمل الذاتي ، وتحسين أداء القيادة ، وتوفير صيانة بسيطة وفعالة من حيث التكلفة.
محرك التروس: يتم تقليل المحرك من خلال مخفض رد الفعل العكسي المنخفض ، وزيادة انتقال عزم الدوران. بالإضافة إلى براغي رصاص أكبر ، يضمن ذلك سرعات قيادة سريعة وأداء مستقر ودقة عالية (محور س ≥ من من من من من/المحور ص ≥
موازنة النيتروجين: يستخدم نظام القيادة على المحور Z محرك سيرفو يقترن مباشرة إلى برغي كروي ، مع نظام موازنة ثنائي الأسطوانة على جانبي الكبش لضمان انعكاس سلس لتغذية المحور Z والاستجابة الديناميكية السريعة.
التعويض الحراري: يتميز اللولب الكروي بهيكل متوتر مسبقًا عند كلا الطرفين ، مما يزيل بشكل فعال فقدان الدقة الناجم عن التمدد الحراري.

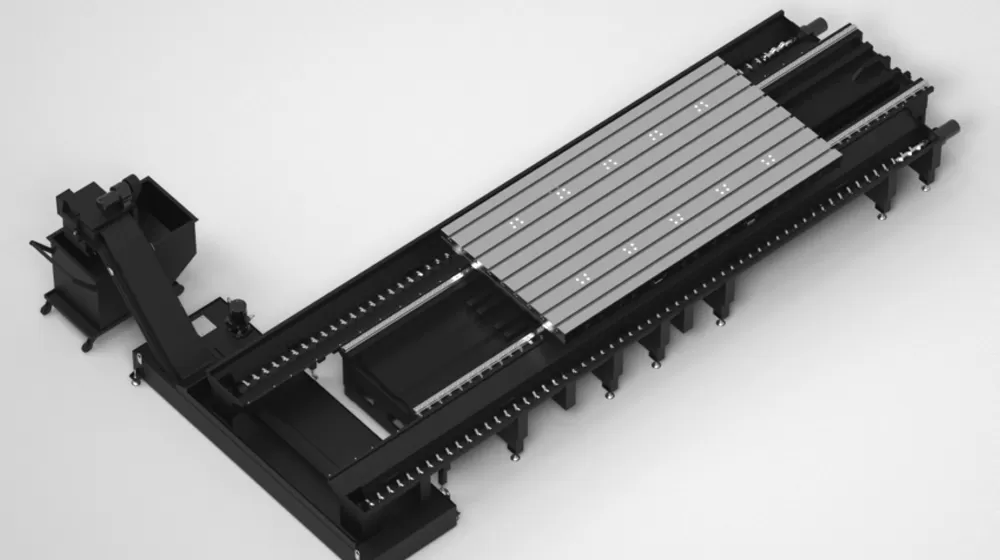

إزالة الرقاقات وخزان التبريد

ناقل الرقاقة اللولبية: طقم واحد على كل جانب من طاولة العمل ، بقطر لولبي ، وقسم عرضي مربع كبير من الفولاذ ، ينسخ الرقاقات بسرعة خارج الماكينة.
ناقل رفع رقاقة من نوع السلسلة: يقع في نهاية الماكينة ، مع انحدار 45 درجة ، لوحة سلسلة أوسع ، وقضبان مكشطة سن المنشار ، يجمع الرقائق بسرعة في ناقل الرقاقة الصغير.
ناقل رقائق صغير: يجمع الرقائق وينقلها.
خزان المبرد: نظام ترشيح متعدد الطبقات لتصفية الشوائب وضمان التشغيل السلس.

تطبيق مركز التصنيع الجانري ذو الأدلة الخطية ثلاثية المحاور HG-V2530 A/B/C/Z

تُستخدم سلسلة الماكينات بشكل رئيسي في التشغيل عالي السرعة وعالي الدقة للأجزاء في صناعات مثل مكونات السيارات، القوالب، معدات البناء، الصمامات، النقل بالسكك الحديدية، الطاقة، الآلات الزراعية، وآلات التعدين.

مواصفات مركز التصنيع العملاق ذو المحاور الثلاثة HG-V2530 A/B/C/Z مع أدلة خطية

Item			Unit	HG-V2530B	HG-V2540B	HG-V2550B	HG-V2560B	HG-V2530C	HG-V2540C	HG-V2550C	HG-V2560C
الحركة	حركة المحور X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	حركة المحور Y		mm	3200				3200
	حركة المحور Z		mm	1000(اختياري 1250)				1000(اختياري 1250)
	المسافة من نهاية عمود الدوران إلى الطاولة		mm	250～1250(اختياري 250～1500)				100～1100(اختياري 100～1350)
	عرض الجسر الفعال		mm	2980				2980
الطاولة	حجم الطاولة (طول×عرض)		mm	2500*3000	2500*4000	2500*5000	2500*6000	2500*3000	2500*4000	2500*5000	2500*6000
	أقصى حمولة		kg	18000	22000	25000	28000	18000	22000	25000	28000
	فتحة على شكل T (العرض×الخطوة×العدد)		mm	2820013(خطوة 160 بين صفوف الفتحات الجانبية)				2820013(خطوة 160 بين صفوف الفتحات الجانبية)
عمود الدوران	نوع التشغيل		/	قيادة مسننة (اختياري قيادة بحزام)				عمود دوران بمحرك
	أقصى سرعة لعمود الدوران		دورة/دقيقة	6000				10000(اختياري 15000، 18000)
	قوة عمود الدوران (الاسمية/الذروة)		kW	22/35				26/45
	خرج العزم (الاسمي/الذروة)		N.m	790/1258				305/623
	مقطع الكبش (كبش مربع)			420420(اختياري أدلة صندوقية للمحور Z 400400، 450*450)				420*420
	مدبب عمود الدوران		/	BT50				BT50(اختياري BBT40، HSK-A63)
ATC (اختياري)	عدد الأدوات		T	24(40)				24(40)
	أقصى قطر للأداة (ممتلئ/الأدوات المجاورة)		mm	φ110/φ200				φ110/φ200
	أقصى طول للأداة		mm	350				350
	أقصى وزن للأداة		kg	18				18
السرعة	مدى سرعة التغذية (القص)		م/دقيقة	8/8/8	8/8/8	6/6/6	6/6/6	8/8/8	8/8/8	6/6/6	6/6/6
	سرعة الحركة السريعة (المحاور X/Y/Z)		م/دقيقة	12/15/15	10/15/15	10/15/15	10/15/15	12/15/15	10/15/15	10/15/15	10/15/15
الدقة	دقة التموضع (بدون/بمسطرة)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.027/0.023				0.027/0.023
		Z	mm	0.018/0.014				0.018/0.014
	قابلية التكرار (بدون/بمسطرة)	X	mm	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
أخرى	موازنة المحور Z		/	توازن هيدروليكي + نيتروجين				توازن هيدروليكي + نيتروجين
	نظام CNC		/	FANUC 0I-MF PLUS (اختياري Siemens 828D)				FANUC 0I-MF PLUS (اختياري Siemens 828D)
	إمداد الهواء	Flow	لتر/دقيقة	300				300
		الضغط	MPa	0.6~0.8				0.6~0.8
	السعة الكهربائية الكلية		kVA	65				65
	سعة خزان سائل التبريد		لتر	700				700
	حجم الماكينة	الطول	mm	8015	10020	12164	14645	8015	10020	12164	14645
		العرض	mm	6634				6634
		الارتفاع	mm	5200(5900 عند اختيار المحور Z)				5200(5900 عند اختيار المحور Z)
	غلاف الماكينة		-	صفائح معدنية نصف محيطة (منطقة العمل فقط)				صفائح معدنية نصف محيطة (منطقة العمل فقط)

ملاحظات:

1：G-V2530A، G-V2540A، G-V2550A، G-V2560A – اختياري عمود دوران بقوة 6000 دورة/دقيقة مع قيادة بحزام، عزم الخرج 186/297 نيوتن متر.

2：G-V2530Z، G-V2540Z، G-V2550Z، G-V2560Z – اختياري رأس تفريز قائم الزاوية أوتوماتيكي بالكامل، مع حركة للمحور Y تبلغ 3700 مم.

3：G-R2530B، G-R2540B، G-R2550B، G-R2560B – اختياري كبش مربع المحور Z (Z = 1000 مم، ارتفاع الماكينة 5600 مم؛ Z = 1250 مم، ارتفاع الماكينة 6300 مم).

4：G-R2530Z، G-R2540Z، G-R2550Z، G-R2560Z – اختياري كبش مربع المحور Z + رأس تفريز قائم الزاوية أوتوماتيكي (حركة المحور Y 3700 مم؛ Z = 1000 مم، ارتفاع الماكينة 5600 مم؛ Z = 1250 مم، ارتفاع الماكينة 6300 مم).

المعلومات الواردة في هذه الصفحة هي للإشارة فقط. قد تتغير المواصفات والتفاصيل بسبب ترقيات المنتج أو التحسينات. لمزيد من المعلومات، يرجى الاتصال بنا.
