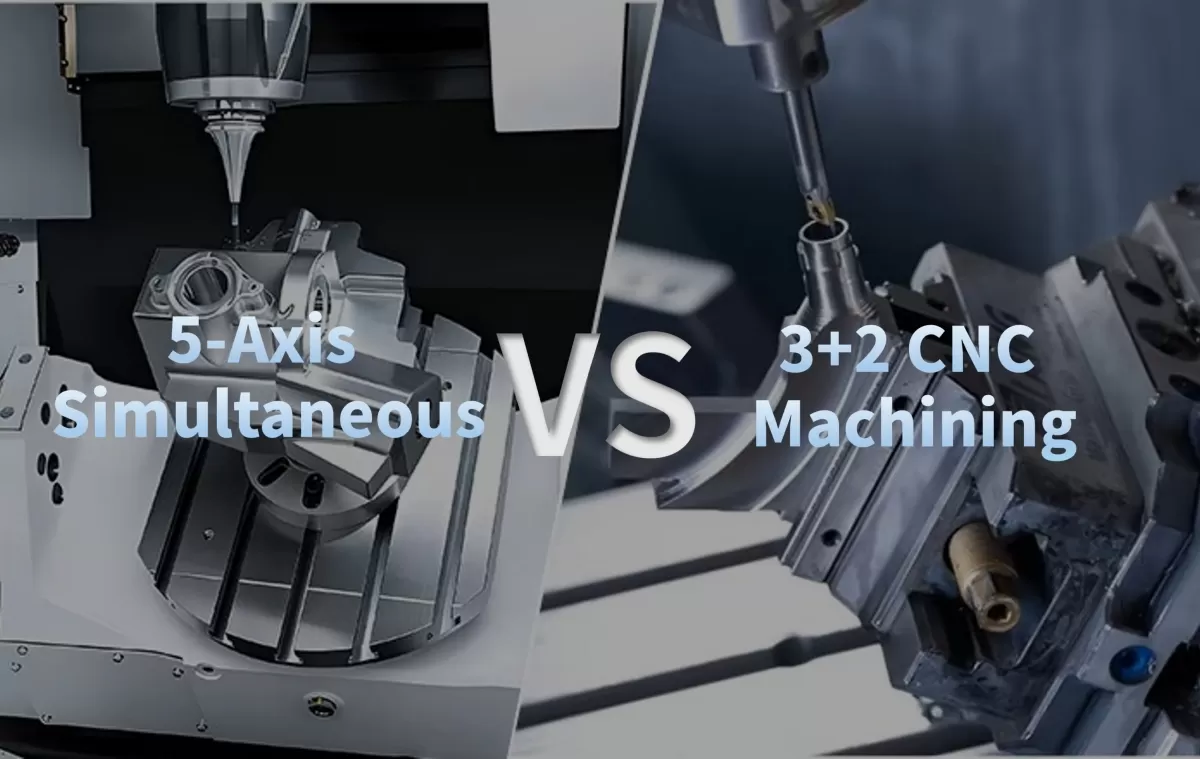

المقارنة التفصيلية بين التصنيع باستخدام الحاسب الآلي ذي المحاور الخمسة الحقيقية المتزامنة والتصنيع 3+2

متى لا تكون ماكينة خماسية المحاور ماكينة خماسية حقيقية؟ الجواب بسيط:عندما تتحرك إلى الموضع باستخدام 5 محاور، ولكنها تقطع باستخدام 3 محاور فقط.

في القطاعات عالية الدقة مثل صناعة الطيران، والأجهزة الطبية، والسيارات، وتصنيع القوالب، يُستخدم مصطلح "خماسي المحاور" بشكل غير دقيق في كثير من الأحيان. هذا الخلط المفاهيمي ينتهي بتكليف ورش الماكينات أموالًا حقيقية ووقتًا ثمينًا ودقة.

At Taikan Machine، نركز على سد هذه الفجوة. كشركة رائدة مدرجة علنًا في صناعة ماكينات CNC وذات خبرة عميقة في التصنيع متعدد المحاور، نريد تقديم تحليل واضح ومباشر لـتقنية خماسية المحاور المتزامنة الحقيقيةمقابلتحديد المواقع بالمحاور 3+2لمساعدتك على اتخاذ القرار الاستثماري الصائب لطابق ورشتك.

1. الفرق الجوهري: التعويض الديناميكي مقابل التموضع الثابت

يكمن الفاصل الأساسي بين هاتين الطريقتين تمامًا في كيفية حساب نظام التحكم CNC للحركة.

التصنيع بالمحاور 3+2 (تحديد المواقع)

في جوهره، التصنيع 3+2 هو عملية قياسية ثلاثية المحاور تستعير محورين دورانيين لأغراض التوجيه فقط.

• كيف يعمل:تقوم الطاولة الدوارة أو عمود الدوران بإمالة القطعة إلى زاوية محددة مسبقًا. بمجرد تثبيتها في مكانها، تتم جميع عمليات القطع بدقة على طول المحاور X وY وZ.

• العيب:يصبح مسار التصنيع سلسلة من طرق متقطعة ومتدرجة. في كل مرة تقوم الماكينة بالفهرسة إلى زاوية جديدة، تُدخل إعدادًا جديدًا. يؤدي هذا بطبيعته إلى تراكم أخطاء التموضع، ويتطلب إعادة لمس يدوي متكرر لإزاحات العمل، ويضيف أوقات توقف خفية نادرًا ما تأخذها تقديرات وقت الدورة في الحسبان.

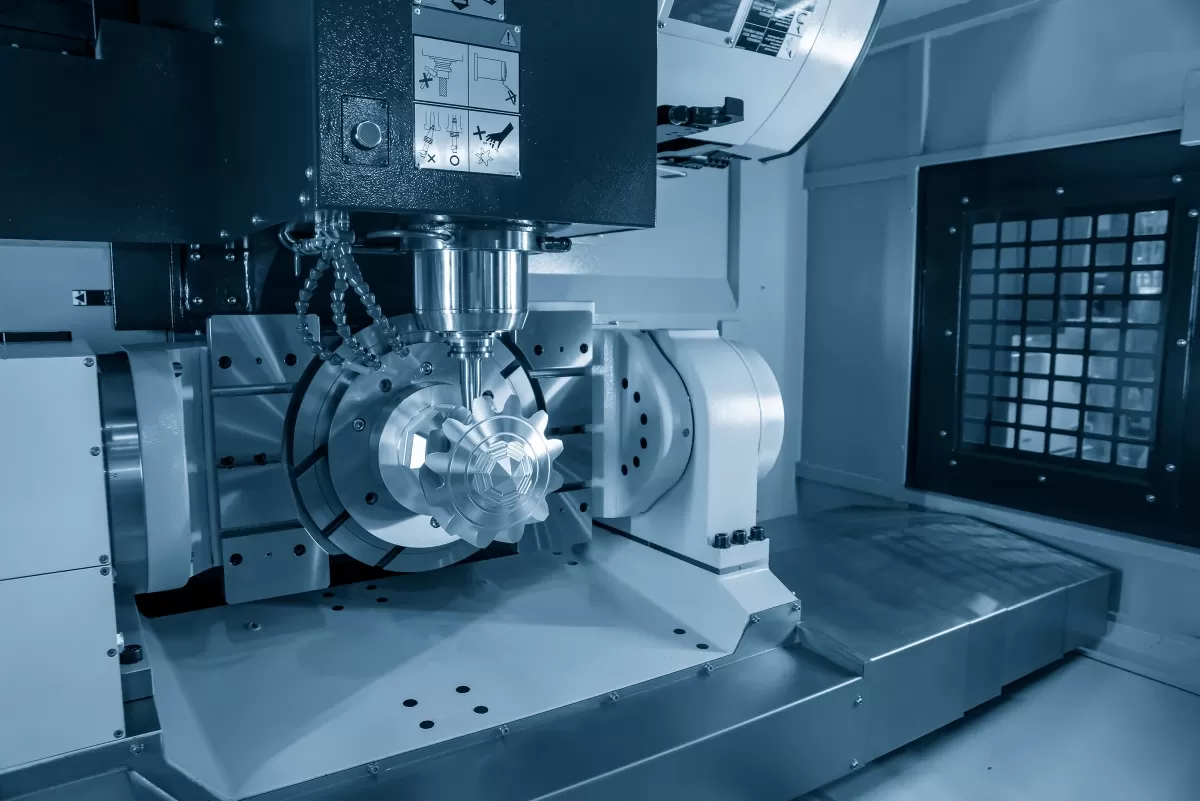

التصنيع خماسي المحاور المتزامن الكامل

التصنيع خماسي المحاور الحقيقي يُبقي جميع المحاور الخمسة في حالة استيفاء وحركة نشطة أثناء القطع.

• كيف يعمل:كل ماكينة Taikanمركز تصنيع CNC خماسي المحاورتعمل على بنية CNC أصلية تتميز بـRTCP (نقطة مركز الأداة المدارة)نظام تحكم.

• الميزة:يقوم نظام التحكم بحساب الإزاحة المكانية لطرف الأداة الناتجة عن الحركات الدورانية بشكل مستمر وفي الوقت الفعلي. كما يعوض تلقائيًا عن طول محور دوران عمود الدوران وهندسة الطاولة. يتبع طرف الأداة الكفاف المبرمج بدقة—حتى أثناء دوران القطعة وتأرجحها عبر منحنيات معقدة ومركبة.

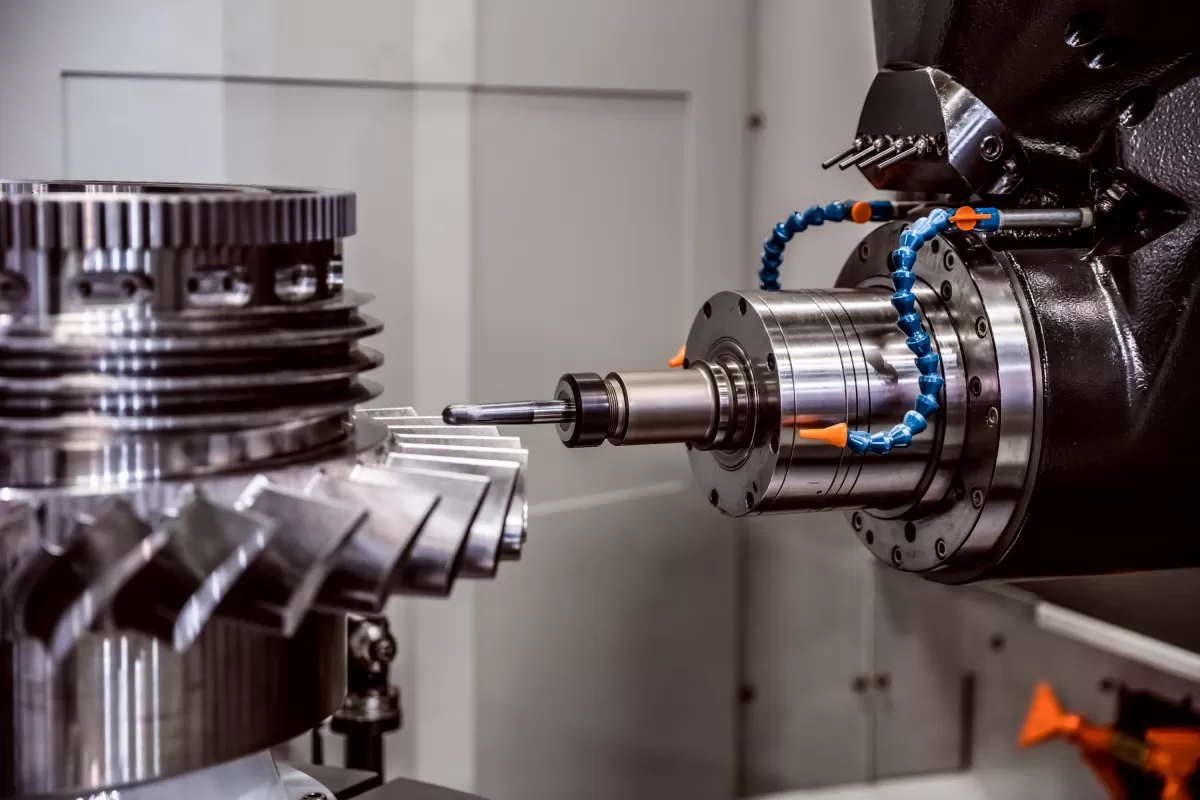

2. الهندسة وجودة السطح: الكفافات المعقدة مقابل الأسطح المستوية البسيطة

اختيارك بين هاتين التقنيتين يؤثر مباشرة على تشطيب السطح وأوقات الدورة للأجزاء المصنعة.

حدود التصنيع 3+2

يتفوق إعداد 3+2 مع الأجزاء المنشورية—مثل أغطية العلب أو كتل التجميع—التي تتطلب تصنيعًا على عدة أوجه مستوية. تقوم بفهرسة الجزء، ثم الثقب، واللولبة، أو التجويف بكفاءة.

ومع ذلك، عند محاولة التعامل مع الأسطح الحرة مثل ريش الدفاعات، أو الغرسات الطبية العظمية، أو المكونات الهيكلية الفضائية، ينهار هذا المنطق:

• نظرًا لعدم قدرته على تعديل زاوية الأداة باستمرار بالنسبة لسطح منحنٍ، يجب على نظام CAM تقريب الشكل باستخدام ترقيع من مسارات أدوات ثلاثية المحاور منفصلة.

• هذا يخلق ما يصل إلى40% تداخل في مسار الأداةمما يعني أن الماكينة تقضي نصف وقتها تقريبًا في إعادة قطع نفس المادة.

• النتيجة هي "خطوط شاهد" مرئية وتشطيب سطحي خشن، مما يتطلب تلميعًا يدويًا مكلفًا لاحقًا.

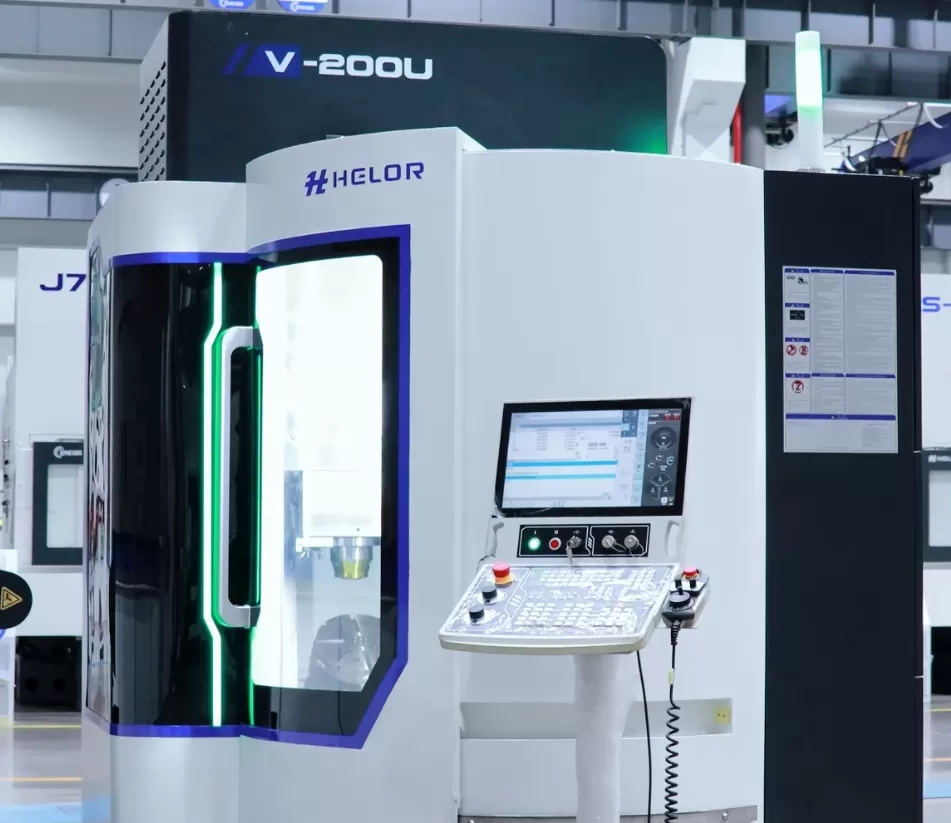

انسيابية خماسية المحاور الحقيقية

تقضي منصات Taikan خماسية المحاور المتزامنة على هذه العمليات الثانوية بدمج تثبيت العمل المتعدد الخطوات في سير عمل واحد سلس.

• كفاءة الإعداد الواحد:على المكونات المعقدة مثل علب الطاقة للسيارات الكهربائية، يتم إكمال أكثر من عشر عمليات مميزة—بما في ذلك الطحن الكفافي المستمر والحفر الزاوي—فيتثبيت واحد فقط.

• سلامة سطحية فائقة:يتكيف اتجاه الأداة ديناميكيًا مع كفافات السطح، محافظًا على حمل رقاقة ثابت وسرعة قطع مثلى. هذا يزيل علامات المزج، موفرًا تشطيبات سطحية نقية مباشرة من الماكينة.

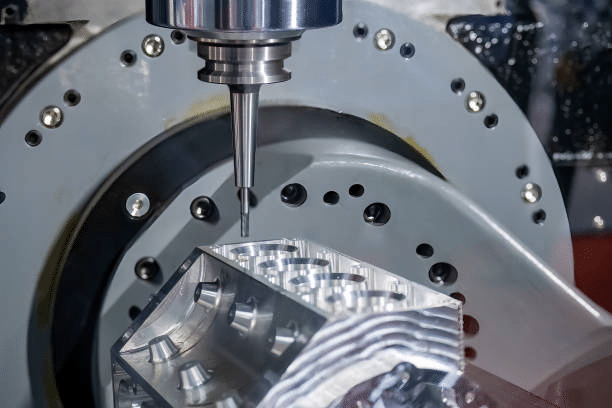

• الوصول إلى التجاويف العميقة:يسمح تصميم عمود الدوران طويل الأنف المزدوج مع طاولة دوارة ذات صلابة عالية بدخول أدوات قطع أقصر وأكثر صلابة إلى التجاويف العميقة بسهولة، محسنًا معدلات إزالة المعدن واستقرار الأداة.

3. الاقتصاديات الخفية: قيمة دورة الحياة مقابل السعر المبدئي

بينما تقدم ماكينة 3+2 سعر شراء مبدئي منخفض، فإنها غالبًا ما تنطوي على نفقات تشغيل خفية تؤدي بهدوء إلى تآكل هوامش الربح بمرور الوقت.

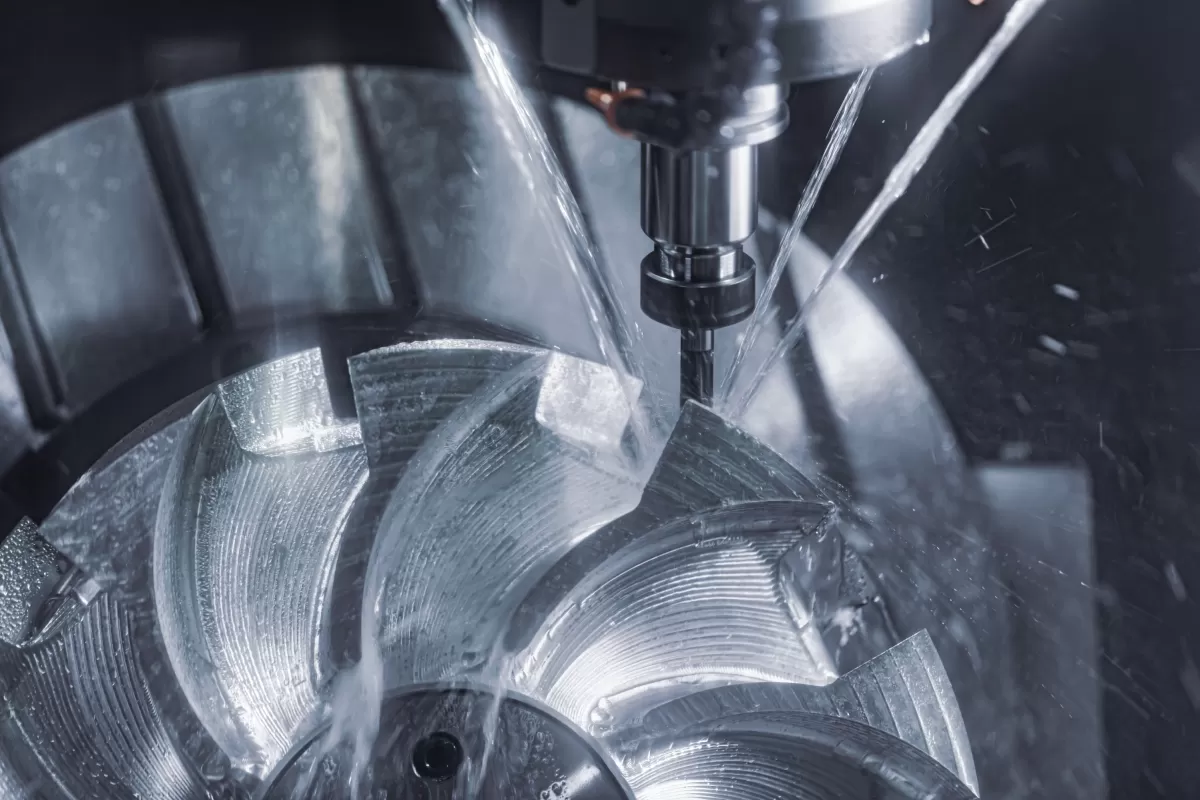

أين تستنزف 3+2 الأرباح خلسة:

• انتشار المثبتات:تصنيع جزء له خمسة أوجه بزوايا مختلفة غالبًا ما يتطلب عدة مثبتات مخصصة أو إعدادات تثبيت عمل معقدة. هذا يزيد من وقت الهندسة، وتكاليف المواد، وعمل المعايرة المستمر.

• تآكل متسارع للأداة:نظرًا لأن محور الأداة مقيد في إعداد 3+2، تضطر الورش لاستخدام مطاحن طرفية طويلة المدى وذات قياس ممدود للوصول إلى المعالم العميقة دون تصادم. هذه الأدوات الأطول معرضة بشدة للانحراف، والاهتزاز، والفشل المبكر.

• مخاطر جودة المشغل:كل إعادة تموضع يدوي وتعديل للمثبت يدخل خطأ بشريًا. ترتفع معدلات الخردة حتمًا عند الاعتماد على تدخل المشغل اليدوي بدلاً من حركيات الماكينة الآلية.

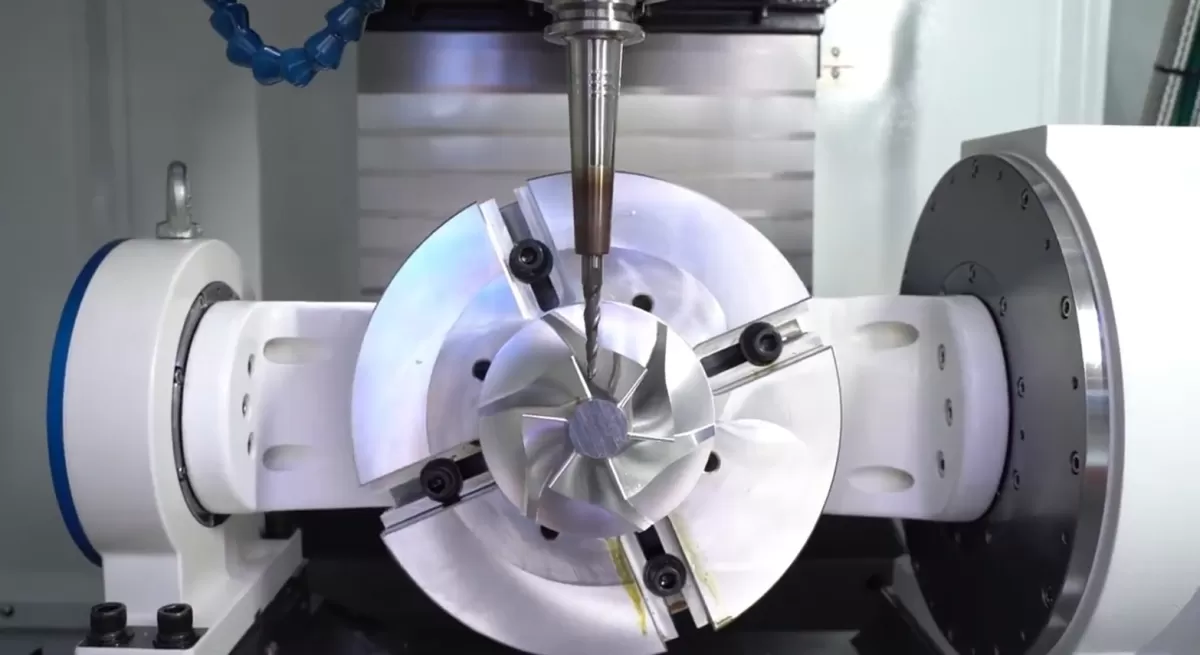

كيف تعيد Taikan خماسية المحاور الكاملة كتابة الحسابات:

ماكينات Taikan خماسية المحاور المتزامنة مصممة لخفضمما يزيد عائد استثمارك على المدى الطويل إلى أقصى حد:التكلفة الإجمالية لكل جزء

• تقليل وقت التوقف:مزودة بمخزن أدوات سريع يتميز بـزمن تغيير من رقاقة إلى رقاقة 2 ثانيةتضمن ماكيناتنا استمرار تشغيل عمود الدوران بأقل انقطاع.

• تثبيت عمل مبسط:نظرًا لأن RTCP يعالج تحويلات الإحداثيات الديناميكية تلقائيًا، لا يحتاج المشغلون إلى تمركز القطعة بشكل مثالي على خط مركز مرتكز الدوران. هذا يخفض أوقات الإعداد من ساعات إلى دقائق.

• عمر أطول للأداة:من خلال إمالة القطعة ديناميكيًا، تسمح الماكينة باستخدام أدوات قطع أقصر وصلبة. هذا يقلل بشكل كبير من انحراف الأداة، ويطيل عمر الأداة، ويخفض إنفاقك الشهري على المستهلكات.

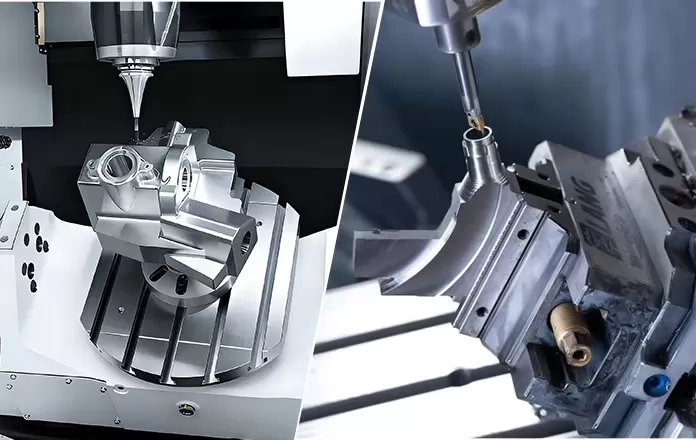

4. ميزة Taikan: مصممة للإنتاجية في العالم الحقيقي

في Taikan Machine، نحن لا نقوم فقط بتركيب طاولات دوارة على منصات ثلاثية المحاور قياسية. مراكز التصنيع خماسية المحاور المتزامنة لدينا مصممة من الألف إلى الياء ببنية CNC أصلية متكاملة. نماذج الحركة، وحلقات المؤازرة، وخوارزميات RTCP متزامنة بشكل مثالي لتنفيذ استيفاء منحنيات مكاني لا تشوبه شائبة دون تلعثم أو انحرافات دقيقة.

كشركة مدرجة علنًا لديها بنية تحتية قوية للدعم العالمي،taikanتقدم تقنية خماسية المحاور مُختبرة في الإنتاج وسهلة المنال للمؤسسات الصغيرة والمتوسطة، وليس فقط لعمالقة التصنيع من الدرجة الأولى.

مع تطور تصميمات الأجزاء نحو جدران أرق، وهياكل عضوية، وتفاوتات أضيق، لم يعد التزامن خماسي المحاور الحقيقي رفاهية—بل هو الأساس للبقاء تنافسيًا. انظر إلى أبعد من سعر الشراء المبدئي وقم بتقييم القيمة الإجمالية لدورة الحياة. عندما تكون جميع المحاور الخمسة حية ومتزامنة، يتوقف التعقيد عن كونه تحديًا ويصبح ميزتك غير العادلة.

5. الأسئلة الشائعة

1) ما هو الفرق الأساسي بين التصنيع خماسي المحاور المتزامن الحقيقي وتصنيع 3+2؟
تقوم 3+2 بقفل المحاور الدورانية في موضعها وتقطع بالمحاور X وY وZ فقط، مبنية مسار الأداة من خطوات ثابتة ومقطعة. تحافظ ماكينات Taikan خماسية المحاور المتزامنة الكاملة على تنسيق جميع المحاور الخمسة أثناء القطع، مستخدمة RTCP للتعويض الديناميكي لطرف الأداة لحركة واحدة مستمرة وانسيابية.

2) هل لا يزال لتصنيع 3+2 مكان صالح في ورشة حديثة؟
نعم—يبقى فعالاً للأجزاء المنشورية حيث تكون المعالم عمودية على بعض الأوجه المائلة. ولكن بمجرد أن تتضمن هندستك أسطحًا حرة أو تجاويف عميقة، فإنمركز تصنيع ثلاثي المحاورماكينة تعمل بتكوين 3+2 تصطدم بسقف حركي صممت التقنية خماسية المحاور المتزامنة الحقيقية لتجاوزه.

3) ما هو RTCP؟
RTCP (نقطة مركز الأداة المدارة) هو خوارزمية تحكم في الوقت الفعلي تعوض تلقائيًا عن إزاحة طرف الأداة في كل مرة يتحرك فيها محور دوراني. هذا التصحيح الديناميكي هو ما يسمح لماكينة Taikan خماسية المحاور بالحفاظ على دقة حجمية في نطاق ±0.005 مم، وهو نطاق تفاوت لا يمكن لتحديد المواقع الثابت 3+2 الحفاظ عليه بشكل موثوق عبر إعدادات زاوية متعددة.

4) لماذا ينتج خماسي المحاور الكامل تشطيبات سطحية أفضل على الكفافات المعقدة؟
يجبر 3+2 نظام CAM على تقريب سطح حر باستخدام بقع زوايا ثابتة، مما يتسبب غالبًا في تداخل مسار الأداة بنسبة تصل إلى 40% وخشونة سطحية تبقى حوالي Ra 6.3 µm. يحافظ خماسي المحاور الكامل على الأداة عمودية على السطح في مسح واحد غير منقطع، مما يوفر سلامة سطحية أعلى بكثير ويغني في كثير من الأحيان عن المزج اليدوي.

5) أليست الماكينة خماسية المحاور الكاملة أغلى بكثير؟ كيف أبرر هذا الاستثمار؟
السعر المبدئي أعلى، لكن 3+2 تخفي تكاليف كبيرة في التثبيت المخصص، وتآكل الأداة الأسرع من القواطع طويلة القياس، والإعدادات اليدوية المتكررة. من خلال دمج عمليات متعددة في تثبيت واحد مع أوقات أسرع من رقاقة إلى رقاقة، تحقق ماكينة Taikan خماسية المحاور المتزامنة تكلفة إجمالية أقل لكل جزء على مدى دورة حياتها.

6) ما التطبيقات التي تستفيد أكثر من ماكينة Taikan خماسية المحاور المتزامنة الكاملة؟
أي جزء يتطلب حاليًا إعدادات متعددة، أو مزج كفافي، أو الوصول إلى تجاويف عميقة—تتصدر القائمة دفاعات الطيران، وعلب الطاقة للمركبات الكهربائية، والغرسات الطبية، وتجاويف القوالب الدقيقة. إذا كانت تعقيدات التثبيت وعمالة التشطيب اليدوي تضغط على هامشك، فقد دخلت بالفعل منطقة خماسية المحاور الكاملة.

واين تشاو

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
