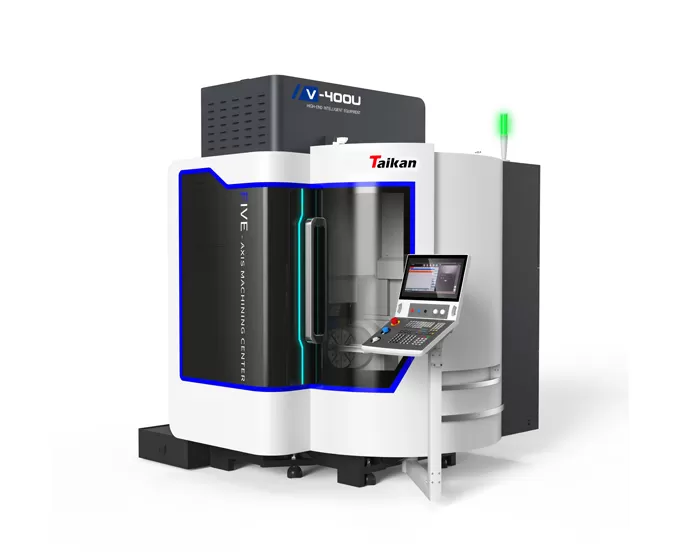

مركز تشغيل رأسي خماسي المحاور HV-400U

حركة الانتقال

حركة المحور X/Y/Z

mm

700/450/400

نطاق دوران المحور B

°

+30°~ -120°

نطاق دوران المحور C

°

360°

المسافة من مقدمة عمود الدوران إلى سطح الطاولة

mm

100-500

الطاولة

أبعاد الطاولة

mm

Φ420

الحمولة القصوى

kg

150

أخاديد T (عدد الأخاديد - عرض الأخدود * المسافة)

mm

8-14*45°(موزعة بالتساوي)

السرعة

سرعة الحركة السريعة للمحاور X/Y/Z

mm/min

24000

سرعة دوران المحورين B/C

r/min

50/50

الدقة

دقة تحديد الموضع للمحاور X/Y/Z

mm

0.006/0.006/0.006

دقة التكرار للمحاور X/Y/Z

mm

0.004/0.004/0.004

دقة تحديد الموضع للمحورين B/C

sec

5/5

دقة التكرار للمحورين B/C

sec

3/3

عمود الدوران

قدرة محرك عمود الدوران (S1/S6)

kW

16/19.4

عزم محرك عمود الدوران (S1/S6)

Nm

28/34

سرعة عمود الدوران

r/min

0~24000

مواصفات قابض الأداة

/

HSK E50

مجلة الأدوات

هيكل مجلة الأدوات

/

مجلة أدوات من النوع المظلي

سعة مجلة الأدوات

T

24

الوزن الأقصى للأداة

kg

2

الطول الأقصى للأداة

mm

200

القطر الأقصى (عندما تكون المجلة ممتلئة / بجوار فتحة فارغة)

mm

φ50/φ100

أخرى

نظام التحكم الرقمي CNC

/

Siemens SINUMERIK ONE

متطلبات ضغط مصدر الهواء

MPa

0.6~0.8

السعة الكهربائية الكلية

kW

42

أبعاد الماكينة (الطول*العرض*الارتفاع)

mm

3600*4200*3200

وزن الماكينة الرئيسية (تقريبًا)

KG

7800
