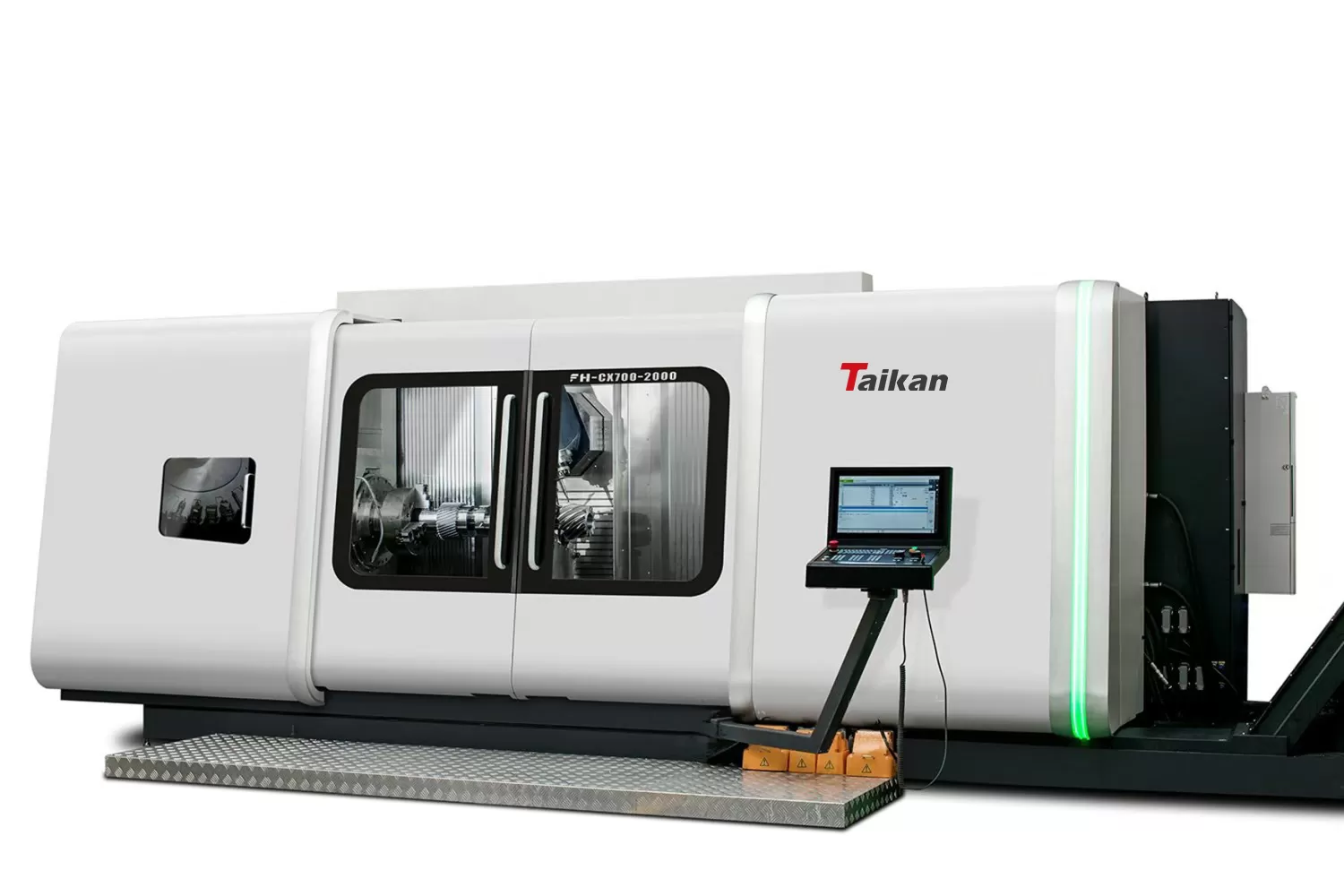

CX700-2000 مركز خراطة-تفريز متزامن متعدد المحاور (7 محاور، 5 محاور آنية) — إعداد واحد، إمكانيات لا نهائية.

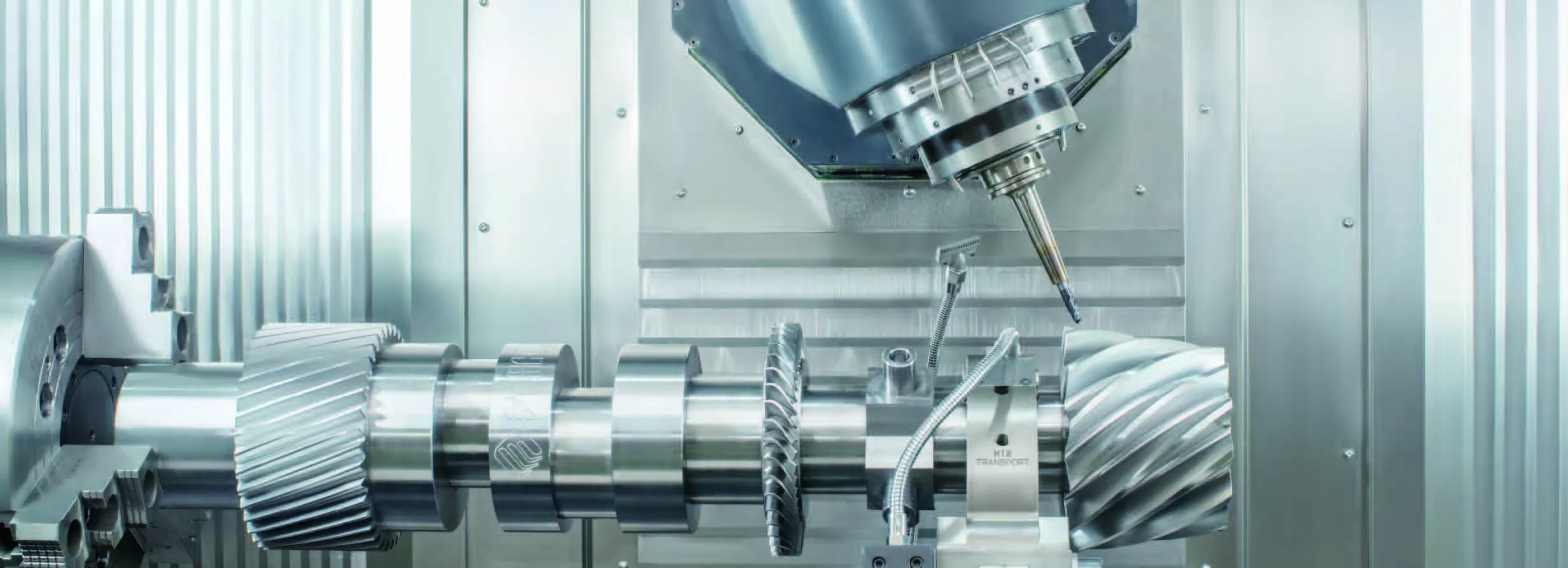

تحقيق دقة لا مثيل لها معCX700-2000—مركز خرط وتفريز مصمم للتعامل مع عمليات التفريز، الثقب، الخراطة، والتشغيل الكنتوري المعقد بخمسة محاور في عملية تثبيت واحدة. مثالي لدوارات الطيران، مراوح السفن، أعمدة الكرنك، الدفاعات، وغيرها من المكونات عالية القيمة.

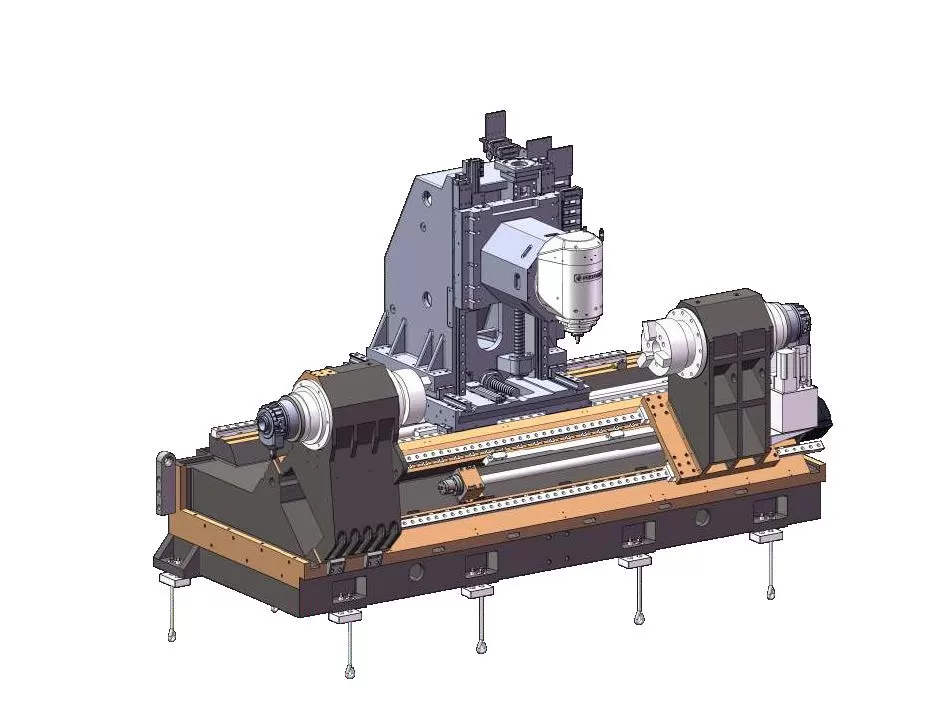

سلامة هيكلية فائقة

قاعدة الماكينة مصنوعة من الصب المعدني، بينما الأجزاء المتحركة مصنوعة من حديد الزهر ميهانيت عالي الجودة – معالج حرارياً بإخماد وتقادم طبيعي لتحقيق استقرار استثنائي ومقاومة للاهتزاز.

تصميم العمود المتحرك لتشغيل الأجزاء الكبيرة

بقطر خراطة يصل إلى630 mmومسار المحور Y يصل إلى400 mm، تدعم الماكينة العمليات اللامركزية والغير مركزية. يتيح عمود الدوران المقابل القياسي إمكانية التشغيل الكامل من 6 جوانب والتفريز الحر الحقيقي بخمسة محاور.

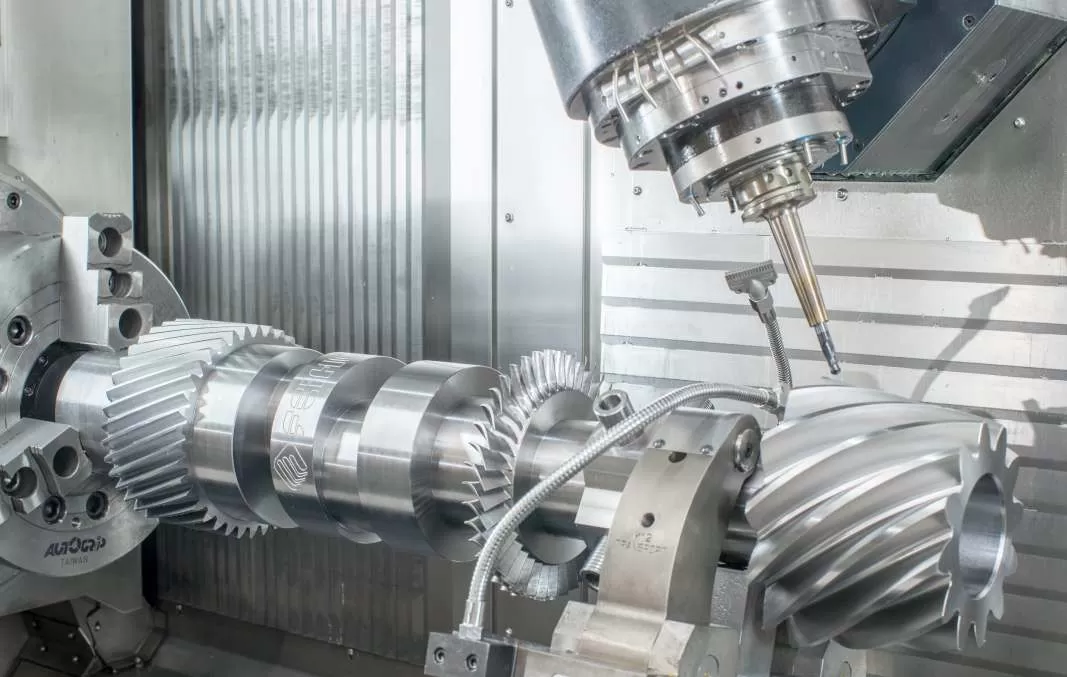

خراطة وتفريز بعزم دوران عالي

عمود دوران كهربائي من Kessler(12,500 rpm, 54 kW, 210 Nm)يوفر دقة تفريز فائقة، مدعوماً بتبريد خارجي لتحقيق أداء حراري ثابت.

رأس تفريز بمحور B ذو حركة مباشرة

مزود بمحرك عزم دوران مدمج، يضمن رأس التفريز المائل تشغيلاً بدون ارتداد وصلابة فائقة. تضمن المشفرات المدمجة من Heidenhain والتحكم الكامل بالحلقة المغلقة تموضعاً فائق الدقة.

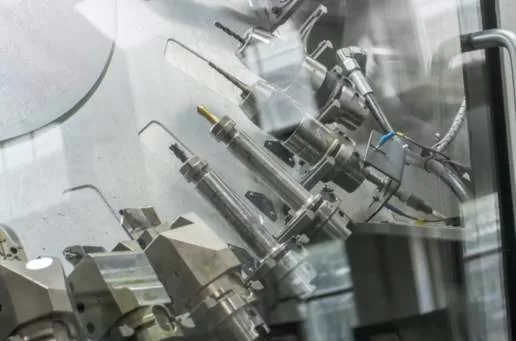

إدارة فعالة للأدوات

سعة عاليةمدفوعة بمحرك سيرفو لـ 36 أداةمجلة تتيح تغيير الأدوات بسرعة وثبات مع قابلية تكرار عالية.

نظام CNC ونظام قيادة قوي

Siemensمحركات S120 بسعة تحميل زائد 3 أضعاف ومحركات 1FT عالية الديناميكية مقترنة بمنصة تحكم TCU30.3 + ICP427E HMI، مما يوفر قوة معالجة قوية وتشغيل سلس
