تشخيص آلات CNC: 12 علامة تحذيرية لا يجب تجاهلها أبدًا

في التصنيع الحديث، يُتوقع من ماكينات CNC أن تقدم دقة ثابتة وإنتاجية عالية وتشغيلاً متواصلاً. ومع ذلك، فإن معظم الأعطال الكبرى في الماكينات لا تحدث دون إنذارات مسبقة. فقبل فترة طويلة من تعطل المغزل، أو ظهور إنذار سيرفو، أو توقف الماكينة عن الإنتاج بشكل مفاجئ، عادةً ما تكون هناك أعراض طفيفة تشير إلى بداية حدوث خلل ما.

للأسف، لا تستجيب العديد من الورش إلا بعد حدوث العطل. وعند تلك النقطة، قد تصبح تكاليف الإصلاح وتأخيرات الإنتاج وفقدان السعة الإنتاجية كبيرة.

تركز عمليات تشخيص ماكينات CNC الفعّالة على تحديد السلوك غير الطبيعي للماكينة في وقت مبكر بما يكفي لمنع التوقفات غير المخطط لها. سواء كنت تدير ورشة تشغيل صغيرة أو منشأة إنتاج كبيرة، فإن فهم علامات التحذير لتدهور الماكينة يمكن أن يساعد في إطالة عمر المعدات وتحسين كفاءة التصنيع الإجمالية.

بالنسبة للمنشآت التي تشغّل مركز تشغيل عمودي، غالباً ما تلعب عمليات التشخيص الاستباقية دوراً حاسماً في الحفاظ على جداول إنتاج مستقرة وخفض نفقات الصيانة.

لماذا تعتبر عمليات تشخيص ماكينات CNC مهمة؟

ماكينات CNC الحديثة هي أنظمة متكاملة للغاية تتكون من المغازل ومحركات السيرفو واللوالب الكروية وموجهات الحركة وأنظمة التزييت ومبدلات العدد ووحدات التحكم في الماكينة. وأي مشكلة في أي من هذه المكونات يمكن أن تؤثر في النهاية على جودة التشغيل أو موثوقية الماكينة.

في العديد من بيئات الإنتاج، وخصوصاً تلك التي تستخدم aمركز طحن عمودي

الهدف من التشخيص ليس مجرد تحديد الأعطال، بل التعرف على المشكلات الناشئة قبل أن تتحول إلى أعطال.

يمكن لبرنامج تشخيص فعال أن يساعد المصنعين على:

• تقليل التوقفات غير المخطط لها

• تحسين دقة التشغيل

• خفض تكاليف الصيانة

• إطالة عمر المغزل والمكونات

• تحسين تخطيط الإنتاج

• زيادة الفعالية الإجمالية للمعدات (OEE)

كلما تم اكتشاف المشكلة مبكراً، كانت تكلفة إصلاحها أقل عادةً.

علامات تحذير حرجة في ماكينات CNC تتطلب اهتماماً فورياً

غالباً ما تشير علامات التحذير هذه إلى أعطال ميكانيكية أو كهربائية ناشئة قد تؤدي مباشرة إلى توقف الماكينة إذا تم تجاهلها.

1. اهتزاز المغزل المفرط

غالباً ما يكون اهتزاز المغزل أحد أولى المؤشرات على أن ماكينة CNC تعاني من مشكلة ميكانيكية خطيرة.

يلاحظ المشغلون الاهتزاز عادةً من خلال تدهور جودة تشطيب السطح، أو ضوضاء غير معتادة في الماكينة، أو تآكل متسارع للعدد. ورغم أن الاهتزاز الطفيف قد يبدو غير ضار في البداية، إلا أن التشغيل المطول يمكن أن يسبب إجهاداً إضافياً على محامل المغزل والأجزاء الدوارة.

تشمل الأسباب الشائعة:

• تآكل المحامل

• عدم اتزان العدة

• استقرار غير صحيح لماسك العدة

• عدم محاذاة المغزل

مراقبة اتجاهات الاهتزاز مع مرور الوقت غالباً ما تكون أكثر قيمة من التفاعل مع قراءة غير طبيعية واحدة. الزيادة التدريجية في الاهتزاز عادةً ما تشير إلى مشكلة ناشئة يجب التحقق منها قبل حدوث تلف كبير في المغزل.

2. ارتفاع حرارة المغزل المستمر

جميع المغازل تولد حرارة أثناء التشغيل، خاصة عند السرعات العالية. ومع ذلك، لا ينبغي تجاهل الزيادات غير الطبيعية في درجة الحرارة أبداً.

غالباً ما تشير درجات حرارة المغزل المفرطة إلى مشاكل في نظام المحامل أو دائرة التزييت أو آلية التبريد. إذا استمرت درجات حرارة المغزل في الارتفاع خارج نطاقات التشغيل الطبيعية، فقد يتسارع تآكل المكونات بسرعة.

يجب على المشغلين الانتباه إلى:

• أغطية المغزل الساخنة بشكل غير معتاد

• إنذارات الحرارة المتكررة

• ازدياد الاهتزاز المصحوب بالحرارة

• تراجع استقرار التشغيل

معالجة ارتفاع الحرارة في وقت مبكر يمكن أن تمنع إعادة بناء المغزل المكلفة والتوقفات المطولة.

3. إنذارات السيرفو المتكررة

إنذارات السيرفو من بين أكثر المؤشرات شيوعاً لمشاكل التحكم في الماكينة.

في حين أن الإنذارات العرضية قد تنتج عن ظروف تشغيل مؤقتة، فإن الإنذارات المتكررة غالباً ما تشير إلى مشاكل أساسية في نظام التحكم بالحركة.

تشمل الأسباب المحتملة:

• زيادة حمل المحرك

• أعطال المستقبلات الدوارة (المشفرات)

• أعطال المحركات

• مقاومة ميكانيكية مفرطة

إعادة تعيين الإنذارات بشكل متكرر دون تحديد السبب الجذري يمكن أن يسمح للمشكلة بالتفاقم ويؤدي في النهاية إلى توقف الماكينة.

4. انحراف دقة التموضع

الماكينة التي تفقد دقة تموضعها تدريجياً قد تستمر في التشغيل لأسابيع قبل أن تصبح المشكلة واضحة.

يكتشف العديد من المصنعين مشاكل التموضع أولاً عندما تبدأ أبعاد القطع في الانحراف نحو حدود التفاوت المسموح أو عندما تكشف فحوصات الجودة عن عدم اتساق.

الأسباب النموذجية تشمل:

• تآكل اللولب الكروي

• عدم دقة جهاز التشفير

• التمدد الحراري

• مشاكل ضبط السيرفو

ولأن دقة التموضع تؤثر بشكل مباشر على جودة المنتج، حتى الانحرافات الصغيرة تستحق تحقيقاً فورياً.

مشاكل الأداء في ماكينات CNC التي تؤثر على جودة التشغيل

علامات التحذير هذه قد لا توقف الإنتاج فوراً، لكنها يمكن أن تؤثر بشكل كبير على جودة القطع وكفاءة التصنيع.

5. التآكل السريع للعدة

الانخفاضات غير المتوقعة في عمر العدة غالباً ما تشير إلى مشاكل متعلقة بالماكينة بدلاً من مشاكل العدة نفسها. عندما تتآكل العدد بشكل أسرع بكثير مما هو متوقع، قد يكون السبب الجذري هو اهتزاز الماكينة، أو انحراف المغزل، أو مشاكل الصلابة، أو ظروف القطع غير الصحيحة. يمكن لمراقبة اتجاهات استهلاك العدد أن تقدم رؤى قيمة حول صحة الماكينة وتساعد في تحديد المشاكل الميكانيكية الناشئة قبل أن تصبح خطيرة.

6. تشطيب السطح الرديء

تعمل جودة تشطيب السطح كمؤشر قيم على الحالة العامة للماكينة.

الماكينة التي تنتج باستمرار أسطحاً ناعمة، وتبدأ فجأة بإنتاج علامات ترجرج أو تشطيبات خشنة أو أنسجة غير متسقة، قد تكون تعاني من عدم استقرار ميكانيكي.

تشمل الأسباب المحتملة:

• اهتزاز المغزل

• مشاكل ماسك العدة

• تآكل موجهات الحركة

• ارتخاء هيكلي

تظهر التغيرات في تشطيب السطح غالباً قبل أن تتطور الأعراض الميكانيكية الأكثر وضوحاً.

7. مشاكل التكرارية

تقيس التكرارية قدرة الماكينة على إنتاج نتائج متطابقة بشكل متكرر تحت نفس الظروف.

عندما تولد برامج التشغيل المتطابقة نتائج متفاوتة، فقد تكون تكرارية الماكينة في تدهور.

المساهمون الشائعون يشملون:

• التآكل الميكانيكي

• عدم الاستقرار الحراري

• عدم اتساق السيرفو

• تكون الخلوص الارتدادي (الباك لاش)

مشاكل التكرارية يمكن أن تقلل تدريجياً من اتساق المنتج وتزيد من تكاليف مراقبة الجودة.

مشاكل الصيانة التي تتفاقم مع مرور الوقت

هذه المشاكل غالباً ما تبدأ كمسائل صيانة بسيطة، لكنها يمكن أن تتطور إلى مشاكل موثوقية كبرى إذا أُهملت.

8. أعطال مبدل العدد الأوتوماتيكي (ATC)

مبدل العدد الأوتوماتيكي ضروري للحفاظ على كفاءة الإنتاج. تغييرات العدد البطيئة، أو فشل تبادل العدد، أو أخطاء تموضع العدد المتقطعة قد تشير إلى مشاكل ميكانيكية أو متعلقة بالمستشعرات.

تجاهل مشاكل مبدل العدد المبكرة يمكن أن يؤدي إلى توقفات إنتاج غير متوقعة وجهود استكشاف أخطاء مكلفة.

9. مشاكل نظام سائل التبريد

تلعب أنظمة سائل التبريد دوراً حاسماً في التحكم بدرجة الحرارة والتزييت وإخلاء الرايش.

قد يؤدي ضعف أداء سائل التبريد إلى:

• تشطيب سطح رديء

• زيادة تآكل العدة

• تشوه حراري

• تراكم الرايش

الفحوصات الروتينية للمضخات والمرشحات والفوهات وجودة سائل التبريد يمكن أن تمنع العديد من مشاكل التشغيل قبل أن تؤثر على الإنتاج.

10. تآكل اللوالب الكروية

اللوالب الكروية مسؤولة عن تحويل الحركة الدورانية إلى حركة خطية دقيقة. مع زيادة التآكل، يصبح تموضع الماكينة أقل اتساقاً وقد يبدأ الخلوص الارتدادي بالظهور.

علامات التحذير الشائعة تشمل:

• أبعاد غير متسقة

• عدم انتظام حركة المحاور

• زيادة الخلوص الارتدادي

• انخفاض دقة التموضع

الفحص المنتظم يساعد في تحديد التآكل قبل تأثر دقة التشغيل.

11. تدهور موجهات الحركة

توفر موجهات الحركة الاستقرار والصلابة المطلوبين للتشغيل الدقيق. بمرور الوقت، التلوث أو التزييت غير الكافي أو التحميل المفرط يمكن أن يسرّع التآكل.

مع تدهور موجهات الحركة، قد يشهد المصنعون:

• انخفاض الصلابة

• زيادة الاهتزاز

• انخفاض دقة التشغيل

• مشاكل في تشطيب السطح

إدارة التزييت الصحيحة تبقى من أكثر الطرق فعالية لإطالة عمر موجهات الحركة.

12. عدم انتظام نظام التزييت

العديد من الأعطال الكبرى في ماكينات CNC يمكن إرجاعها إلى التزييت غير الكافي. عندما تفشل أنظمة التزييت في توزيع الزيت بشكل صحيح، تتعرض المكونات الحرجة لتآكل متسارع واحتكاك متزايد.

علامات التحذير غالباً تشمل:

• ضوضاء غير طبيعية للماكينة

• ارتفاع درجات حرارة التشغيل

• زيادة تآكل المكونات

• إنذارات التزييت

فحوصات التزييت الروتينية هي من أبسط وأكثر ممارسات الصيانة الوقائية فعالية من حيث التكلفة المتاحة.

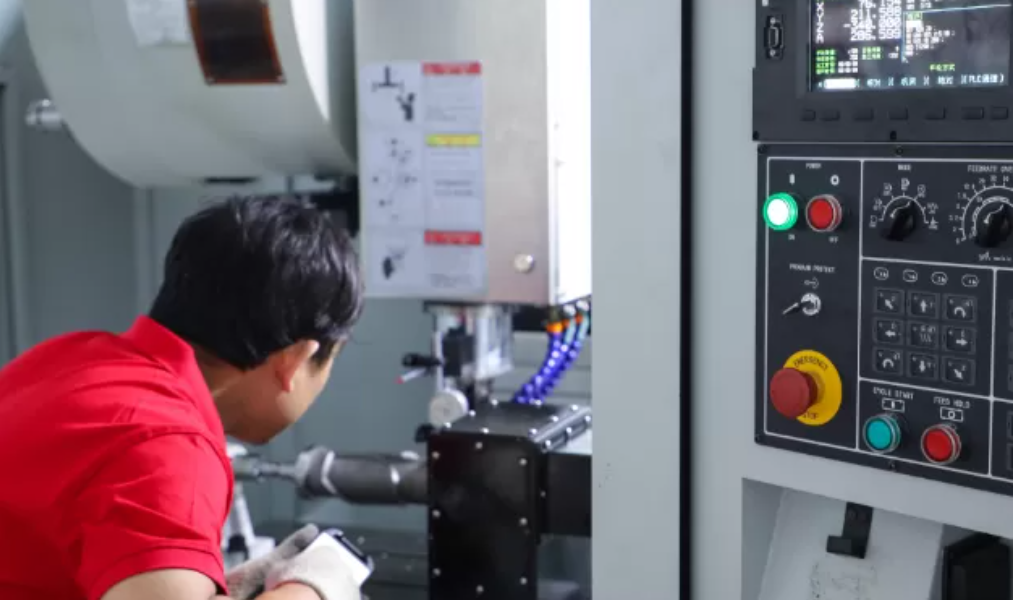

قائمة فحص صحة ماكينة CNC

برنامج الفحص المنظم يساعد فرق الصيانة على تحديد المشاكل الناشئة قبل أن تؤثر في الإنتاج.

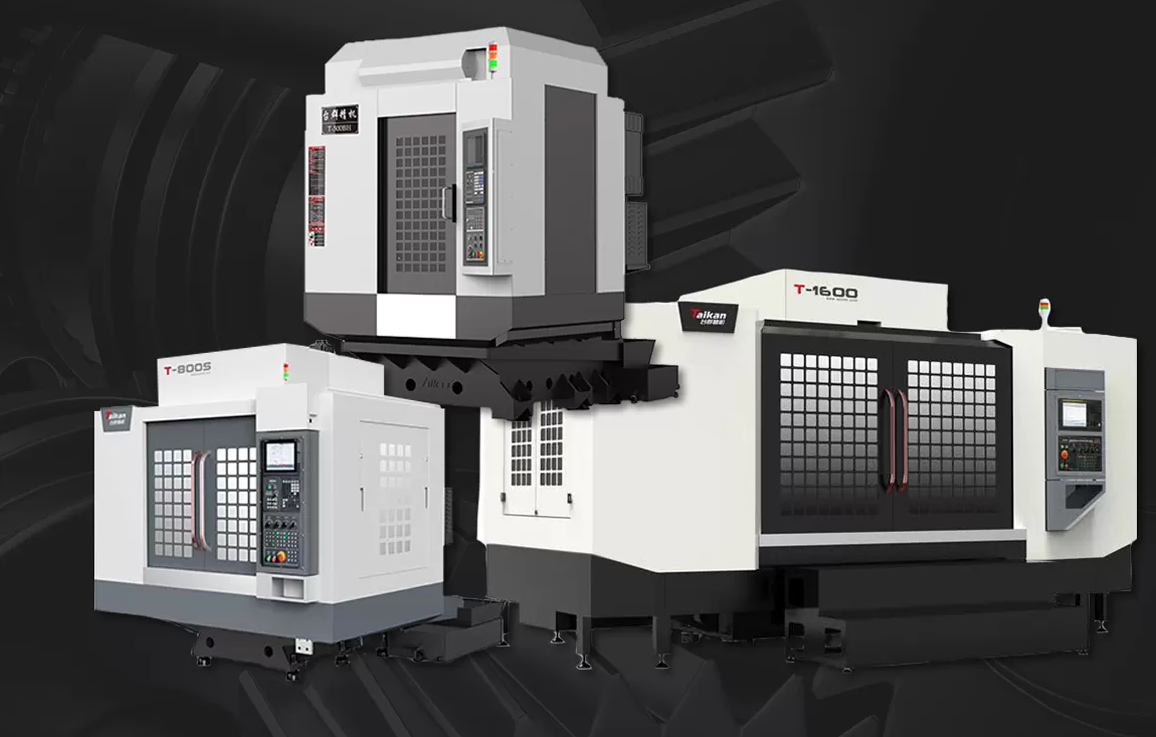

المنشآت التي تشغّل aمركز حفر وتفريزغالباً ما تستفيد بشكل كبير من برامج الفحص المنظمة لأن هذه الماكينات تعمل عادةً بسرعات دوران عالية ودورات إنتاج صعبة.

الصيانة الوقائية مقابل الصيانة التفاعلية

لا يزال العديد من المصنعين يعتمدون على الصيانة التصحيحية، حيث يقومون بإصلاح الماكينات فقط بعد حدوث الأعطال. في حين أن هذا النهج قد يبدو فعالاً من حيث التكلفة في البداية، إلا أنه غالباً ما يؤدي إلى نفقات أعلى على المدى الطويل.

أنجح المصنعين يجمعون بين الفحوصات الروتينية ومراقبة الحالة واستراتيجيات الصيانة التنبؤية لتقليل الأعطال غير المتوقعة.

كيف تدعم ماكينات CNC الحديثة التشخيصات المتقدمة

مع توجه التصنيع نحو بيئات المصانع الذكية، أصبحت تشخيصات الماكينات متطورة بشكل متزايد.

منصات CNC الحديثة تشمل الآن ميزات مثل:

• مراقبة المغزل الفورية

• تحليل حمل السيرفو

• التعويض الحراري

• إدارة عمر العدة

• قدرات التشخيص عن بعد

• وظائف الصيانة التنبؤية

هذه التقنيات تسمح للمصنعين بتحديد المشاكل الناشئة مبكراً واتخاذ قرارات الصيانة بناءً على ظروف الماكينة الفعلية بدلاً من فترات الخدمة الثابتة.

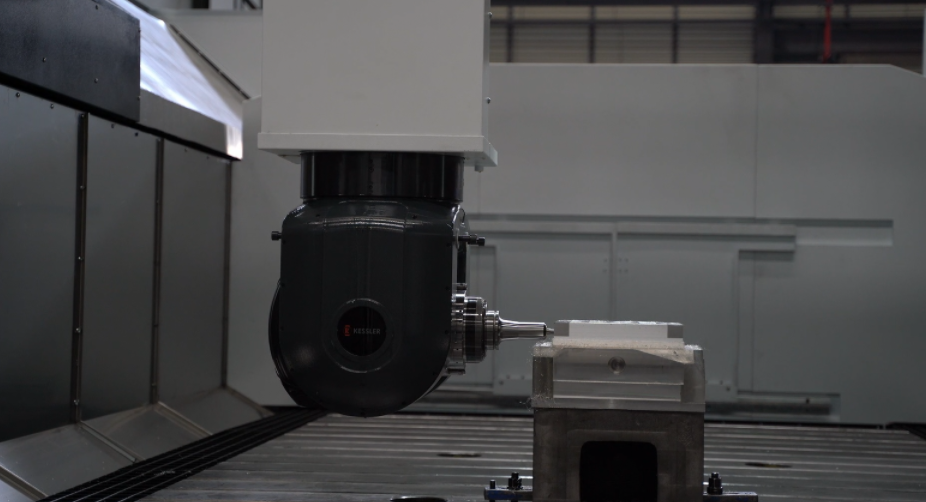

بالنسبة لبيئات الإنتاج الأكبر، أنظمة مراكز التشغيل العملاقة المتقدمة تدمج بشكل متزايد تقنيات مراقبة ذكية تحسن من إتاحية الماكينة وموثوقية التشغيل.

الأسئلة الشائعة

ما هي تشخيصات ماكينة CNC؟

تشير تشخيصات ماكينة CNC إلى عملية مراقبة وتحليل أداء الماكينة لتحديد المشاكل الميكانيكية أو الكهربائية أو مشاكل نظام التحكم الناشئة قبل أن تؤدي إلى عطل في المعدات.

أي مشكلة في ماكينة CNC يجب معالجتها أولاً؟

المشاكل المتعلقة باهتزاز المغزل وارتفاع الحرارة ودقة التموضع وإنذارات السيرفو المتكررة يجب أن تحظى عموماً بالأولوية القصوى لأنها يمكن أن تؤدي بسرعة إلى توقف كبير للإنتاج أو إصلاحات مكلفة.

كم مرة يجب فحص ماكينات CNC؟

يجب إجراء فحوصات التشغيل الأساسية يومياً، بينما الفحوصات الأكثر شمولاً يجب أن تُجرى شهرياً وربع سنوياً وسنوياً اعتماداً على استخدام الماكينة.

هل يمكن للصيانة التنبؤية تقليل توقف ماكينات CNC؟

نعم. برامج الصيانة التنبؤية تساعد المصنعين في تحديد المشاكل الناشئة قبل حدوث الأعطال، مما يقلل من التوقفات غير المتوقعة ويحسن كفاءة الصيانة.

ما هي أكثر مكونات ماكينة CNC شيوعاً التي تحتاج إلى صيانة؟

محامل المغزل، اللوالب الكروية، أنظمة السيرفو، أنظمة التزييت، موجهات الحركة، أنظمة سائل التبريد، ومبدلات العدد الأوتوماتيكية هي من بين المكونات الأكثر صيانة.

الخاتمة

معظم أعطال ماكينات CNC لا تحدث فجأة. إنها تتطور تدريجياً من خلال علامات تحذير يمكن للمشغلين وفرق الصيانة تحديدها قبل وقت طويل من حدوث عطل كبير.

بمراقبة اهتزاز المغزل وارتفاع الحرارة ودقة التموضع وإنذارات السيرفو وتآكل العدة وكفاءة سائل التبريد وظروف التزييت وغيرها من المؤشرات الحرجة، يمكن للمصنعين تقليل التوقفات بشكل كبير وتحسين موثوقية المعدات.

مع استمرار تطور الصيانة التنبؤية والتصنيع الذكي، ستبقى تشخيصات ماكينات CNC الفعالة واحدة من أكثر الاستراتيجيات قيمة لزيادة أداء الماكينة وإطالة عمر المعدات وحماية السعة الإنتاجية.
