HHQ5 مركز تصنيع أفقي عالي الصلابة

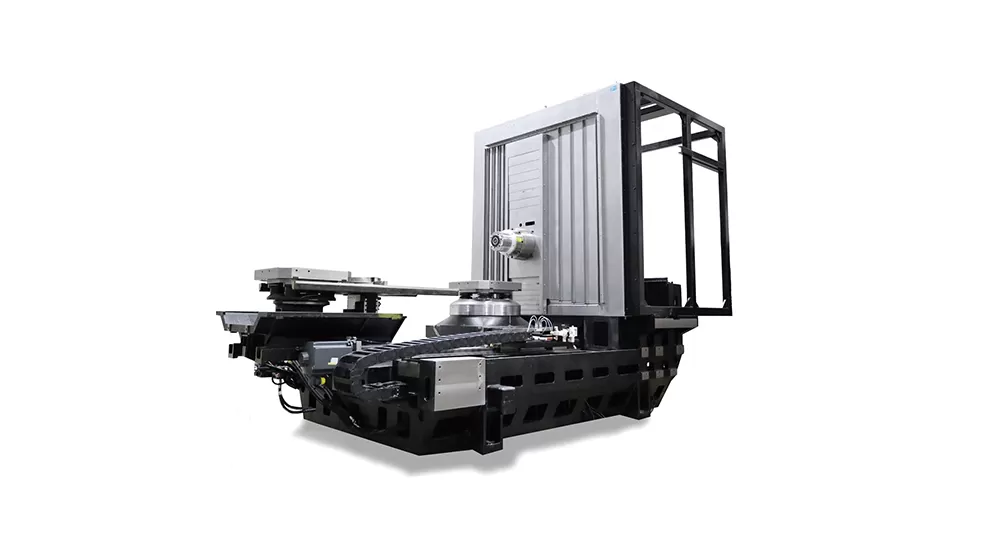

• سرير صب متكامل على شكل حرف T

• شكل متماثل حراريًا

• عمود متدرج، خفيف الوزن، عالي الصلابة

• تكوين سطح سكة توجيه متدرج، عمود أخف، حلقة قوة مغلقة أقصر

• تستخدم أدلة المحاور الثلاثة أدلة خطية من نوع THK ذات بكرات، مما يوفر صلابة عالية واحتكاكًا منخفضًا وضوضاء منخفضة.

• البراغي الكروية للمحاور الثلاثة من شركة NSK، وتتميز بتصميم تبريد مجوف. يتدفق سائل تبريد متحكم في درجة حرارته داخل عمود اللولب عبر وحدة تبريد، مما يؤدي إلى تبريد سريع للبرغي الكروي أثناء التغذية عالية السرعة والحفاظ على درجة حرارة ثابتة لضمان دقة تصنيع مستقرة.

• يستخدم المحور B محرك دفع مباشر DD متقدم دوليًا لتحقيق دوران عالي الدقة والكفاءة للأجزاء.

• يستخدم محورًا كهربائيًا عالي العزم وعالي السرعة مع تبديل تلقائي مزدوج الملف، لتلبية الاحتياجات المتنوعة للسرعة العالية والعزم العالي. السرعة العالية والدقة العالية والضوضاء المنخفضة تلبي تمامًا متطلبات عمليات التجويف والتفريز والحفر.

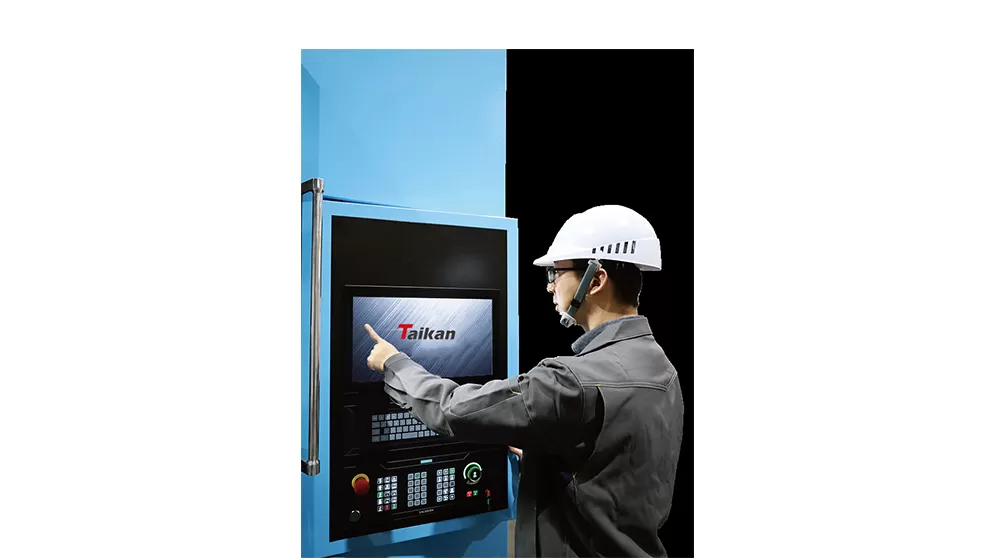

مزودة بنظام التحكم الرقمي Siemens 828D عالي الأداء، حيث يتم تشغيل جميع المحاور الثلاثة بواسطة محركات Siemens، مما يضمن استقرار التحكم في الماكينة ويضمن وظائف التصنيع باستخدام الحاسب الآلي والوظائف المساعدة التي يحتاجها المستخدمون.
