حلول التصنيع باستخدام الحاسب الآلي الدقيقة من تايكان لمكونات الروبوتات الذكية

الأرقام لا تكذب. في ماراثون نصف بكين للروبوتات البشرية عام 2026، عبر الروبوت "لايتنينغ" المطور محلياً خط النهاية في 50 دقيقة و26 ثانية - أي ما يقرب من ضعف سرعة العام الماضي. ما يقرب من أربعين في المائة من الآلات المتنافسة ركضت بمشية بدت بشرية بلا شك. هذه السرعة والانسيابية والمتانة لا تأتي من البرمجيات وحدها. إنها تشكّل في المعدن - تتشكل بواسطة أدوات الماكينات التي تقطع وتفريز وتنتهي من كل مبيت مفصل وكل مكون محرك توافقي وكل ترس مصغر يجعل الخطوة ثنائية القدمين ممكنة.

At Taikan Machineنحن نسمي هذا بحقيقته: نحن بناة الهياكل لصناعة الروبوتات الذكية. وقد بنينا منظومة تصنيع مصممة خصيصاً لهذا التحدي.

الفرصة التي لا يمكن لأحد تجاهلها

لقد تجاوزت الروبوتات البشرية عتبة الفضول البحثي والتطويري إلى طموح النطاق الصناعي. يشير محللو الصناعة إلى عام 2026 كعام انعطاف محتمل - قفزة من عشرات الآلاف إلى احتمالية مئات الآلاف من الوحدات. عندما يتوسع الإنتاج بهذا الشكل، فإن سلسلة التوريد لا تحتاج فقط إلى "ماكينات أكثر". إنها تحتاج إلى ماكينات مختلفة جوهرياً: أسرع وأذكى ودقيقة بلا هوادة.

ها هي الحقيقة: أكثر من نصف تكلفة العتاد لروبوت بشري عالي الأداء تكمن في مفاصل المشغلات الخاصة به - الوحدات الدوارة والخطية التي تحول عزم المحرك إلى حركة شبيهة بالبشر. وتعيش نسبة عشرة إلى سبعة عشر في المائة أخرى في مجموعات الأيدي الماهرة. كل واحد من هذه المكونات يتطلب دقة على مستوى الميكرون. أي انحراف ببضعة ميكرونات في مفصل المعصم ينتشر عبر كامل السلسلة الحركية، مما يؤدي إلى أخطاء في تموضع المستجيب النهائي، وأحمال محامل غير متساوية، وتآكل متسارع، وروبوت ببساطة لا يمكنه الأداء.

هذه ليست أجزاء موشورية تقليدية. نحن نتحدث عن خطوط محيطية فراغية معقدة، وثقوب بزوايا، وجيوب عميقة رقيقة الجدران، ومواد تقاوم - ألمنيوم 7075، وسبائك التيتانيوم، وفولاذ خاص عالي القوة. إن تصنيعها بشكل مربح على نطاق واسع يتطلب أكثر من مجرد ماكينة قادرة. إنه يتطلب نظاماً متماسكاً ومختبراً في المعارك.

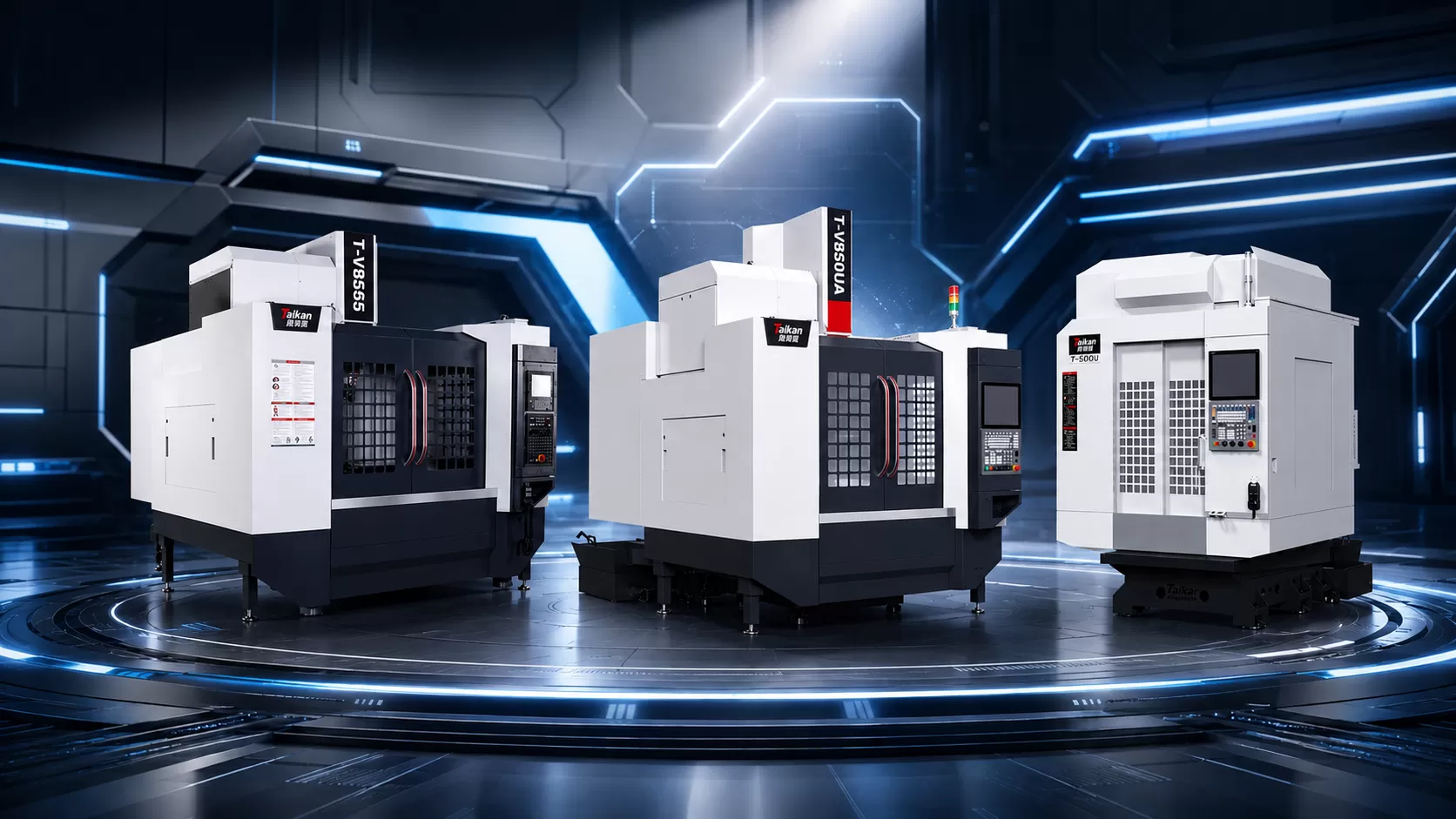

ثلاث منصات ماكينات، فلسفة واحدة

نحن لا نؤمن بإجبار هيكل ماكينة واحدة على فعل كل شيء. هكذا ينتهي بك الأمر إلى أزمنة دورة متوسطة، وتشطيبات سطحية متضررة، ومعدلات خردة تآكل هوامشك. بدلاً من ذلك، قامت Taikan ببناء حافظة ماكينات طبقية ومخصصة للتطبيق. ثلاث سلاسل. كل واحدة محسّنة لفئة مميزة من مكونات الروبوت.

1) المكونات الهيكلية العامة - مركز التصنيع العمودي T-V856S

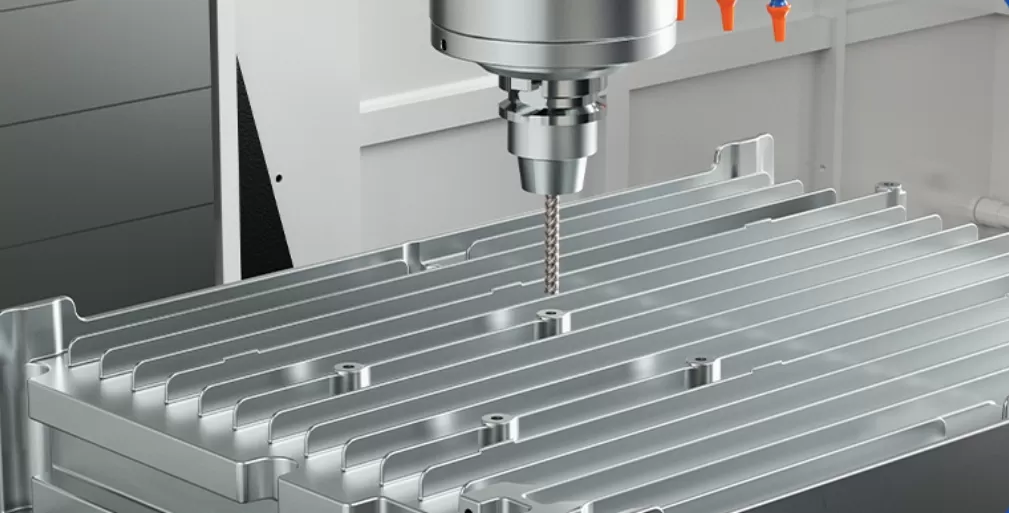

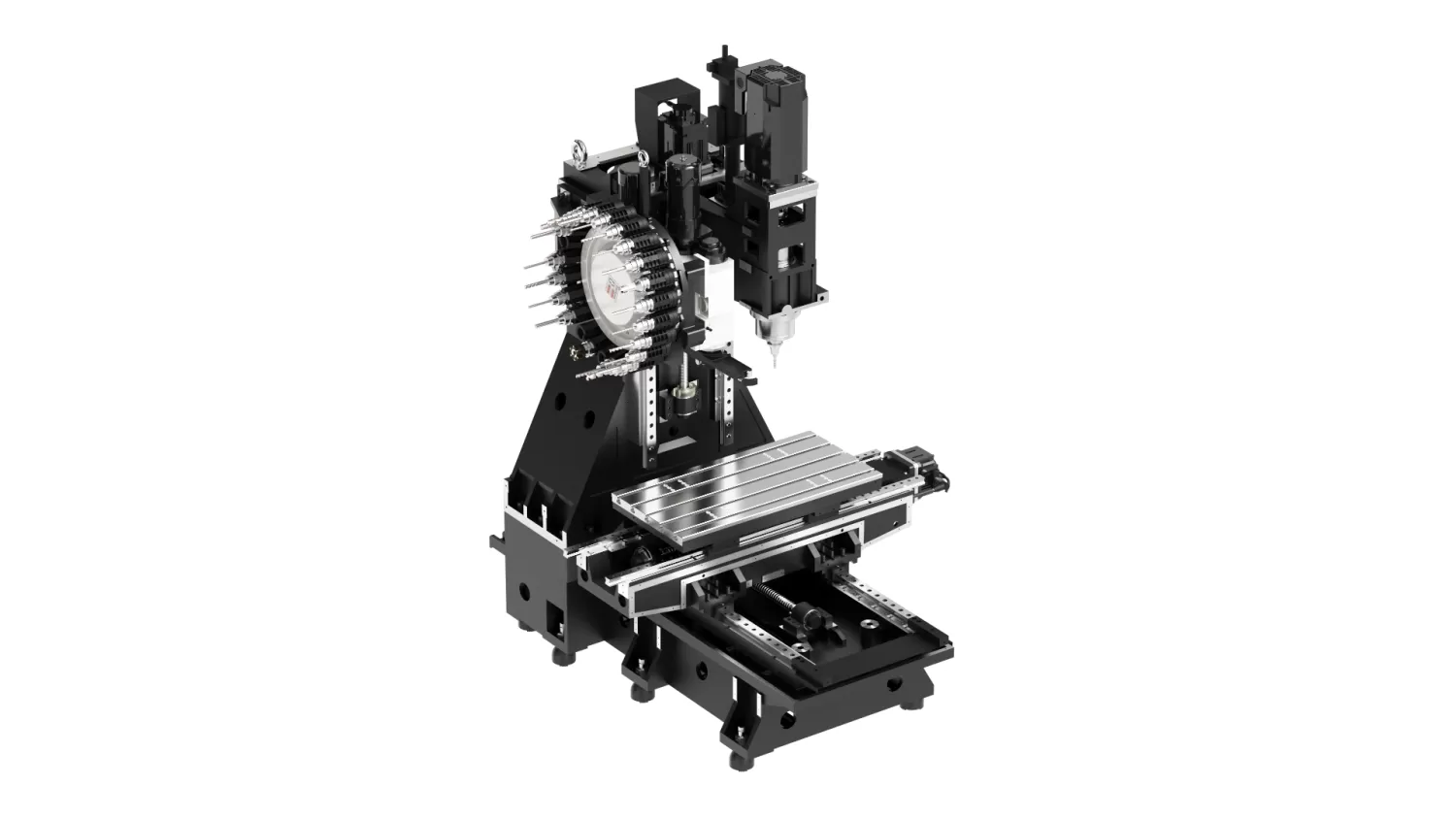

لإطارات جذع الروبوت، ومبيتات المحركات، وأقواس الدعم، والأجزاء الهيكلية متوسطة التعقيد، فإنT-V856Sهو حصان العمل الذي يحافظ على تشغيل خطوط الإنتاج. هذه منصتنا من الجيل الخامس، مدعومة بقاعدة مركبة تجاوزت مؤخراً 50000 وحدة عبر سلسلة مراكز التصنيع العمودي - وهو رقم يعبر عن الموثوقية التي يمكنك الاعتماد عليها.

تم بناء الماكينة حول محور دوران عالي السرعة بتوصيل مباشر BT40 يدور بسرعة 12000 دورة في الدقيقة، مقترن بنظام تبريد خلال الأداة عالي الكفاءة. إذا سبق لك تصنيع الألمنيوم 6061 أو 7075 بكميات كبيرة، فأنت تعرف العدو: الحافة المتراكمة. تقضي استراتيجية التبريد لدينا على هذه المشكلة قبل أن تبدأ، محافظةً على جودة السطح عبر آلاف الدورات.

يحكي نظام الحركة القصة الحقيقية. لوالب كروية دقيقة من الفئة C3. موجّهات خطية من النوع الأسطواني. دقة تموضع تبلغ ±0.008 مم. تكرارية تبلغ ±0.005 مم. هذه ليست أرقاماً تسويقية - إنها الفرق بين دفعة من المبيتات جميعها متوافقة ودفعة يحتاج نصفها إلى إعادة تصنيع. عندما تقوم بتشغيل أقواس هيكلية 7075 أو صفائح تركيب من التيتانيوم، فإن T-V856S يقدم المزيج النادر من السرعة والصلابة وفعالية التكلفة الذي يهتم به مدراء الإنتاج فعلاً.

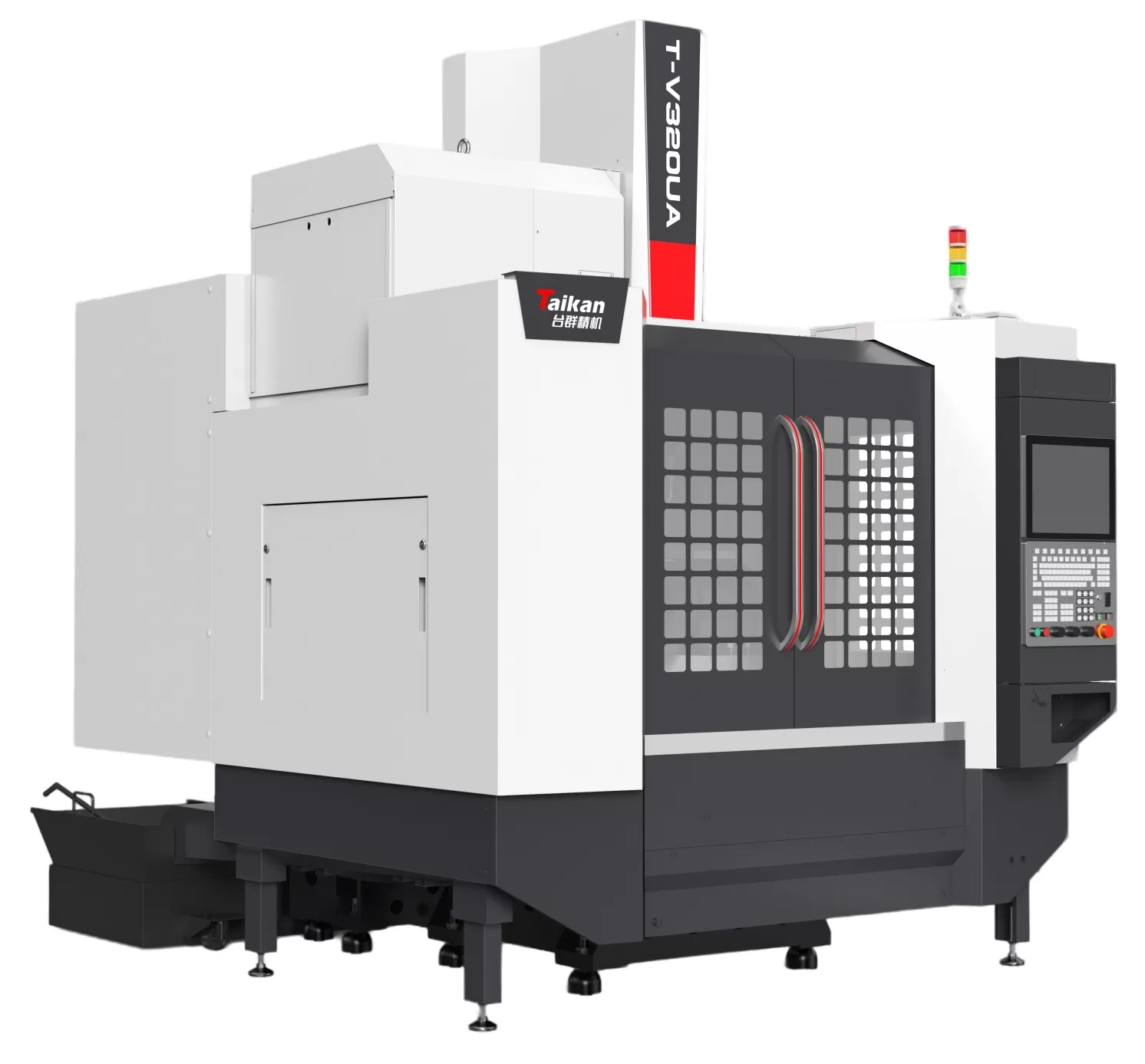

2) مكونات الخطوط المحيطية المعقدة - مركز التصنيع خماسي المحاور T-V320UA

الآن ندخل المنطقة التي يبدأ فيها معظم الورش بالتعرق. مبيتات مفاصل الروبوت، وأقواس الانتقال في الجذع، ومرفقات المشغلات - هذه الأجزاء لها منحنيات مركبة، وواجهات بزوايا، وتراكمات تفاوت تضاعف مع كل ميزة. ببساطة لا يمكنك تثبيتها بشكل كافٍ باستخدامماكينة CNC ثلاثية المحاور. ستحتاج إلى ثلاث، أربع، خمس عمليات إعداد، وكل حدث إعادة تثبيت يقدم خطأ تموضع.

يحل T-V320UAمركز تصنيع خماسي المحاورهذا بأناقة. إعداد واحد، وصول لخمسة أوجه. جميع العلاقات الهندسية الحرجة - تمركز بين فتحات المحامل، تعامد سطوح التركيب، الموقع الحقيقي لأنماط المثبتات - يتم تصنيعها في تثبيت واحد، بالإشارة إلى هيكل مرجعي واحد. النتيجة هي الدقة المتأصلة، وليست الدقة المفتش عنها.

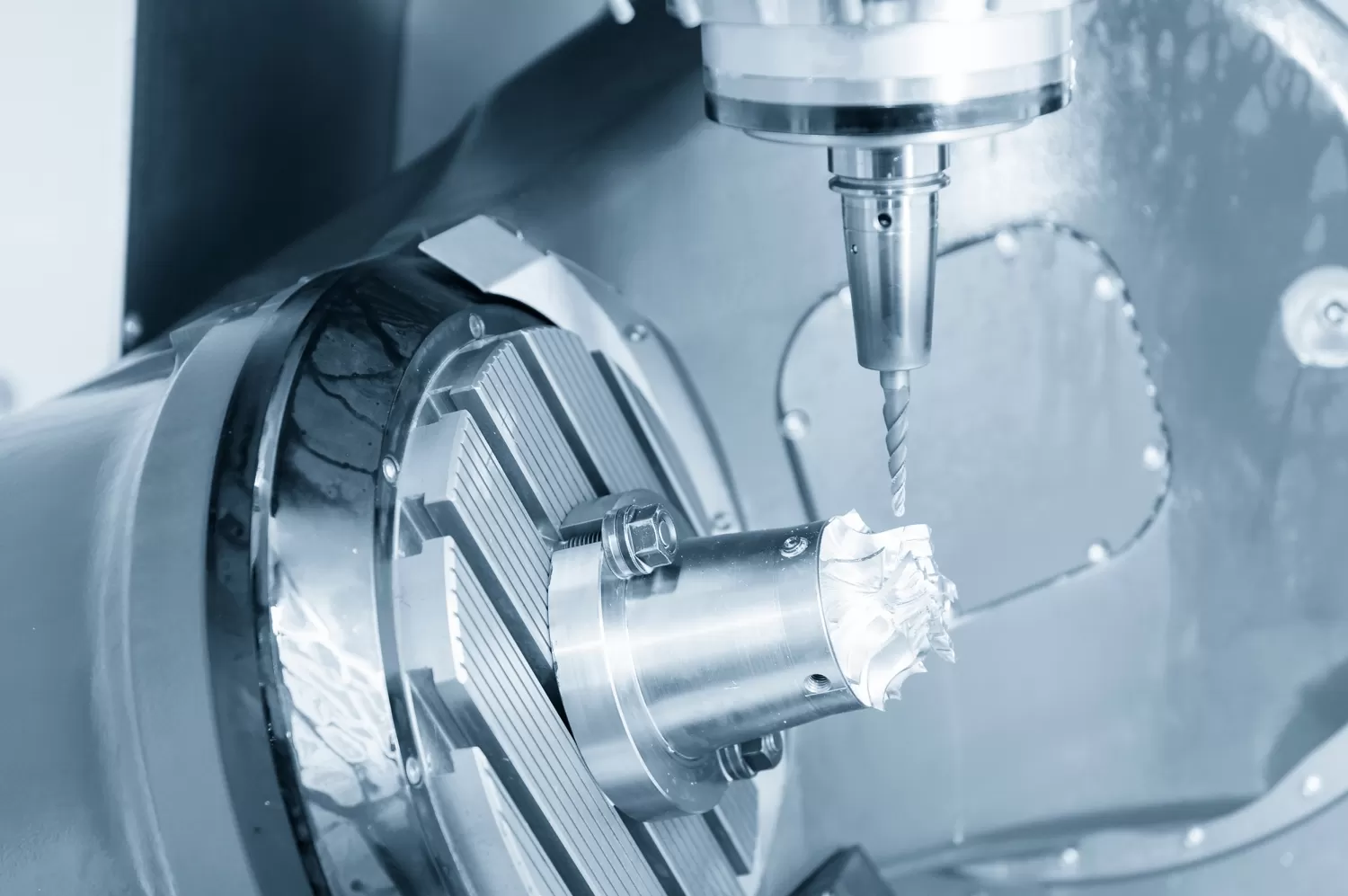

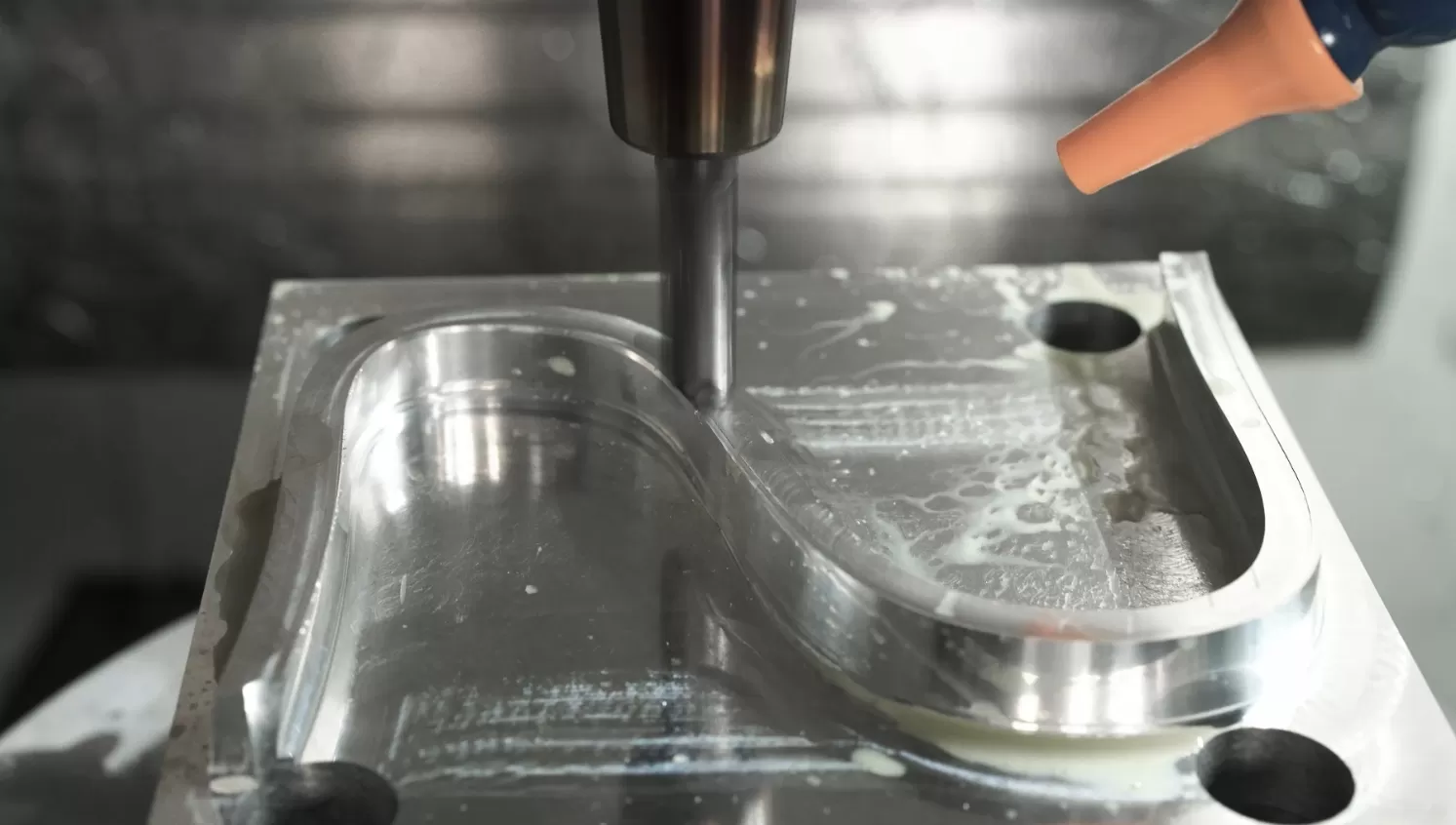

يمنحك التنعيم المتزامن خماسي المحاور مسارات أدوات ناعمة ومستمرة عبر السطوح الحرة الشكل المعقدة. لا علامات توقف. لا خطوط تداخل. لا تشطيب يدوي. بالنسبة لمبيتات مفاصل الروبوت حيث يؤثر تشطيب السطح مباشرة على أداء الختم وعمر التعب، هذا مهم. تم بناء الماكينة على نفس مبادئ تصميم الاستقرار الحراري التي تسري عبر كامل حافظتنا، لأننا نعلم أن الدقة بمستوى الميكرون لا تعني شيئاً إذا كانت ماكينتك تتمدد بعشرة ميكرونات خلال نوبة عمل.

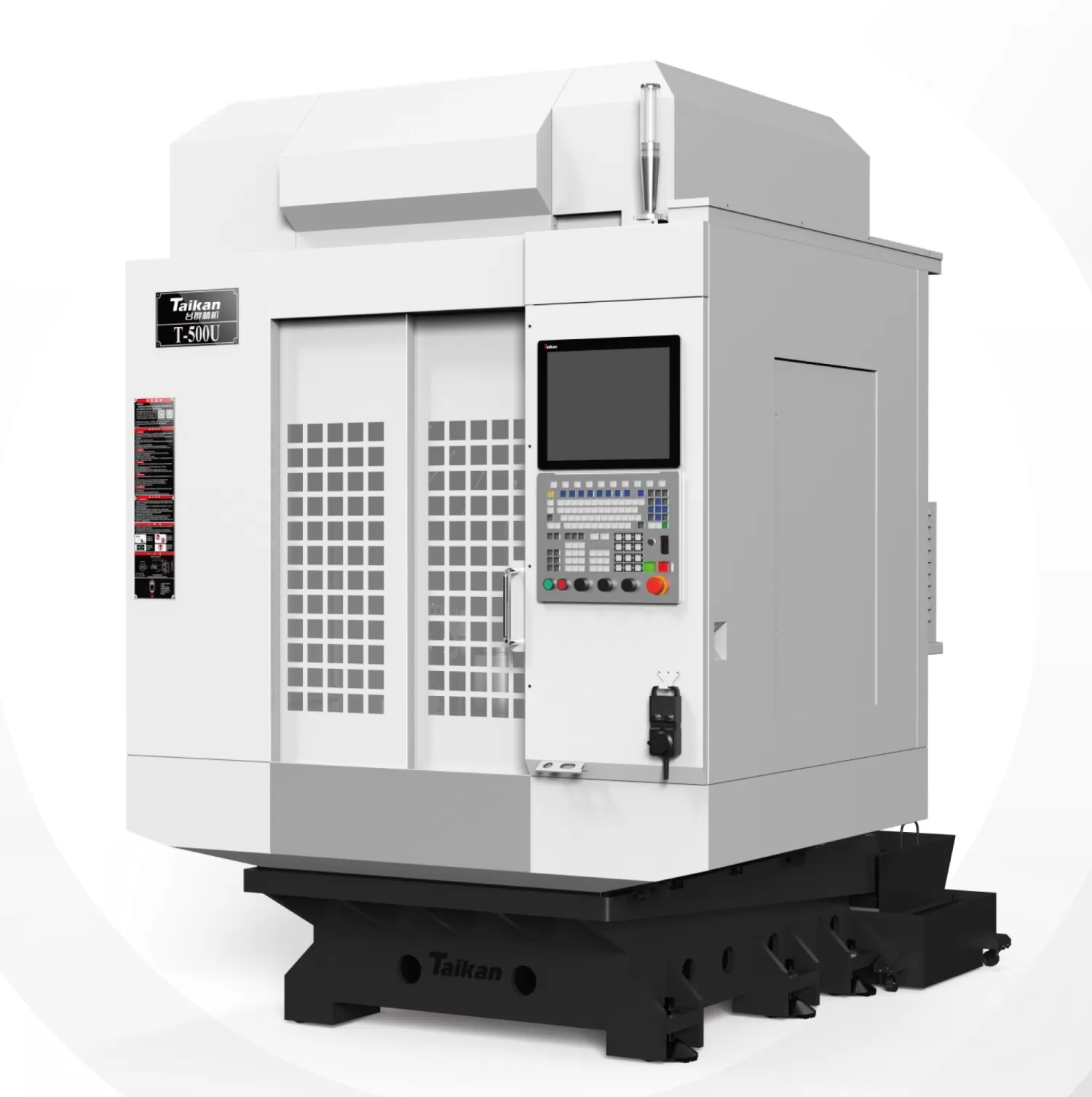

3) مكونات الدقة الميكروية - مركز التنقير واللولبة عالي السرعة خماسي المحاور T-500U

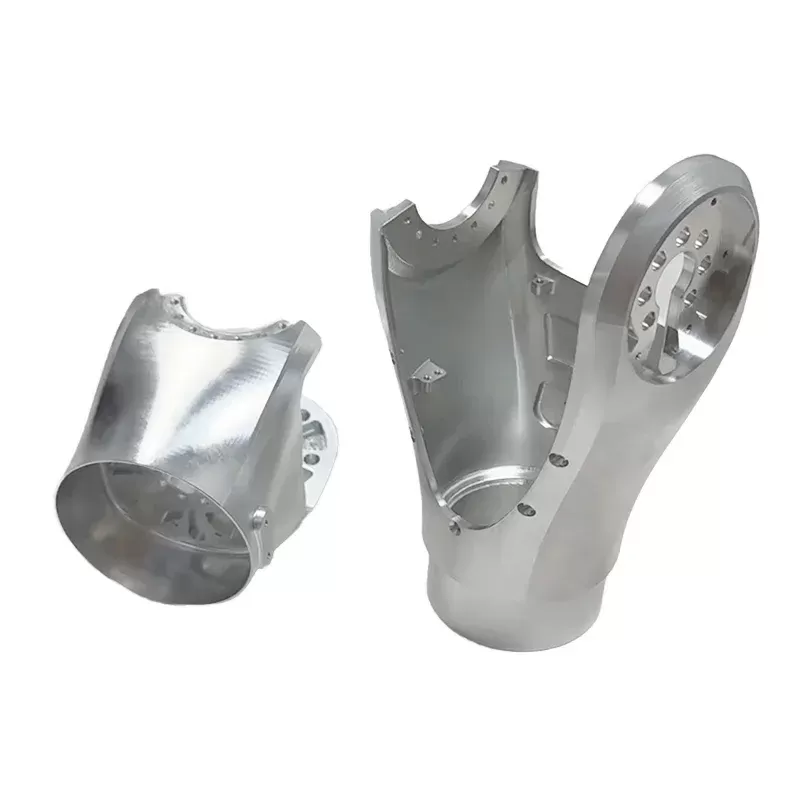

الأيدي الماهرة هي حيث تصبح الروبوتات صعبة حقاً. أقواس المستشعرات. التروس الدفعية المصغرة. مقاعد محامل المفاصل. مكونات نقل مصغرة تناسب راحة يدك ولكنها تحمل نداءات تفاوت تقاس بميكرونات أحادية الرقم. هذه ليست أجزاء يمكنك تخشينها على ماكينة عامة الأغراض وإكمالها بالجلخ للخضوع. إنها تتطلب منصة مبنية خصيصاً لإزالة المواد عالية السرعة على نطاق ميكروي.

يجيب T-500Uمركز تصنيع عمودي CNC على هذا الطلب. محور دوران بسرعة 24000 دورة في الدقيقة. هذا هو نوع السرعة الدورانية التي تحتاجها عندما تدير مطاحن نهاية ومثاقيب دون المليمتر عبر قطع عمل رقيقة الجدران ومليئة بالميزات. عند سرعات المحور هذه، تنخفض قوى القطع بشكل كبير، مما يعني أن الميزات رقيقة الجدران تبقى مستقرة، يتم قمع الاهتزاز، ويتم الحفاظ على سلامة السطح.

يقدم التصميم الهيكلي المدمج للماكينة رشاقة الحركة التي يتطلبها التصنيع الميكروي. الحركة السريعة، التغيير السريع للأدوات، والتموضع المستجيب خماسي المحاور تعني أنك لا تنتظر الماكينة - الماكينة تنتظرك. الثقوب بزوايا، الجيوب غير المنتظمة، الميزات الصغيرة المعقدة التي سيكون من المستحيل تثبيتها تقليدياً - يتعامل معها T-500U بالثقة التي تأتي من ماكينة مصممة خصيصاً لهذه الفئة من العمل.

العملية: ست خطوات من المادة الخام إلى الجزء المعتمد

الماكينة العظيمة ضرورية ولكنها غير كافية. بدون عملية منضبطة، حتى أفضل المعدات تؤدي دون المستوى. إليك سير عمل التصنيع لدى Taikan الذي يحول المادة الخام إلى مكونات روبوت مؤهلة:

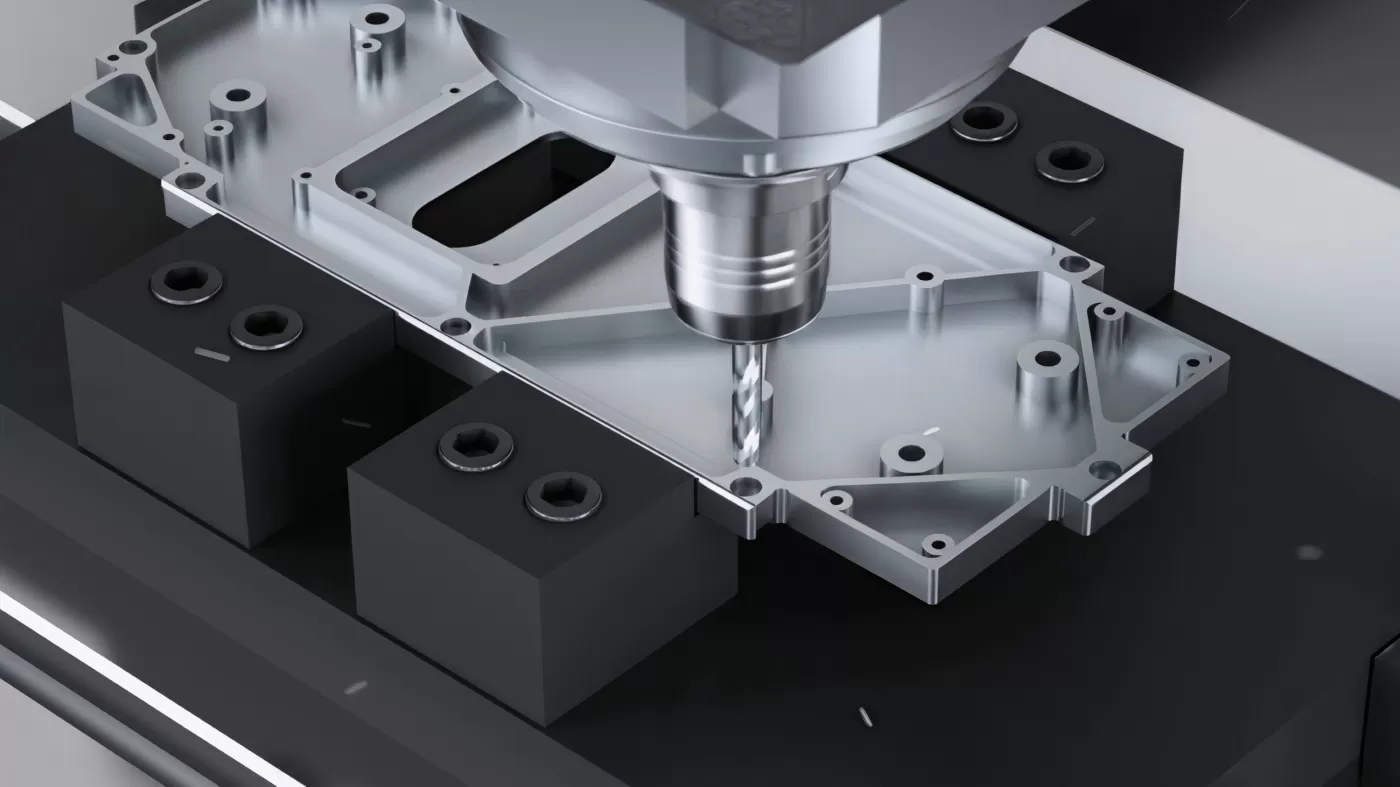

الخطوة 1 — تحضير الفراغات.كل فراغ ألمنيوم يخضع لعملية تعتيق لتخفيف الإجهاد قبل أن يلمس محور دوران أبداً. الإجهادات الداخلية المحبوسة في المادة الخام هي القاتل الصامت للدقة - تصنع جزءاً وفقاً للمواصفات، تفك التثبيت، وتشاهده يتحول إلى شكل لم تخطط له. نقضي على هذا المتغير قبل بدء العملية. يتم تصميم استراتيجية التثبيت بالتزامن مع تخطيط العملية، باستخدام مثبتات مصممة خصيصاً تضمن تثبيتاً مستقراً وقابلاً للتكرار عبر حجم الإنتاج.

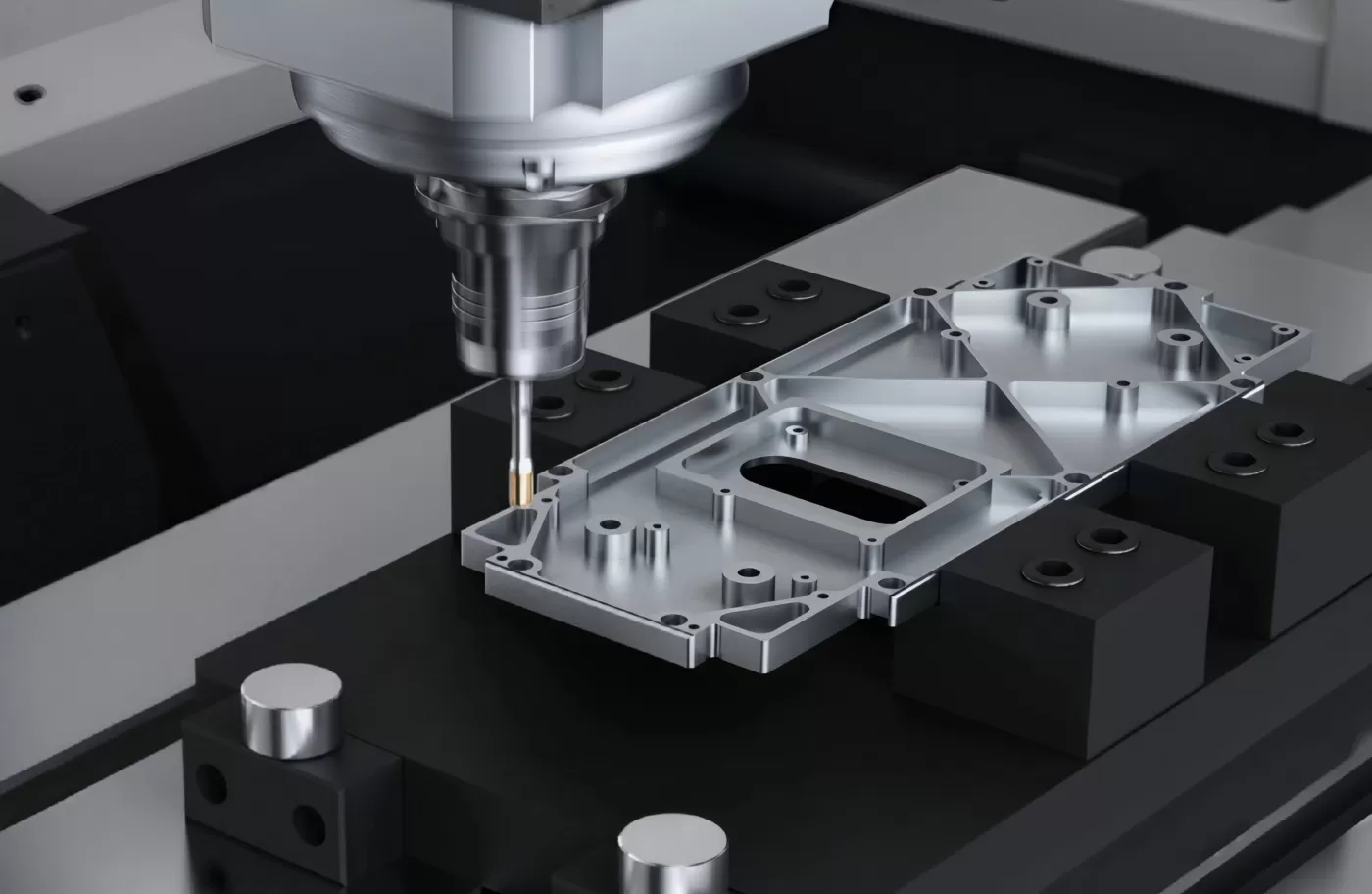

الخطوة 2 — التخشين: إزالة المواد بقوة.أدوات ذات قطر كبير. معدلات إزالة مواد عالية. نزيل الجزء الأكبر من المادة بسرعة، تاركين بدل تخزين منتظم يتراوح بين 0.2 و0.3 مم على جميع السطوح الحرجة. إدارة الرايش ليست فكرة لاحقة - تدفق سائل تبريد عالي الحجم وإخلاء رايش قوي يحافظان على منطقة القطع نظيفة، حامياً كلاً من عمر الأداة والاستقرار البعدي.

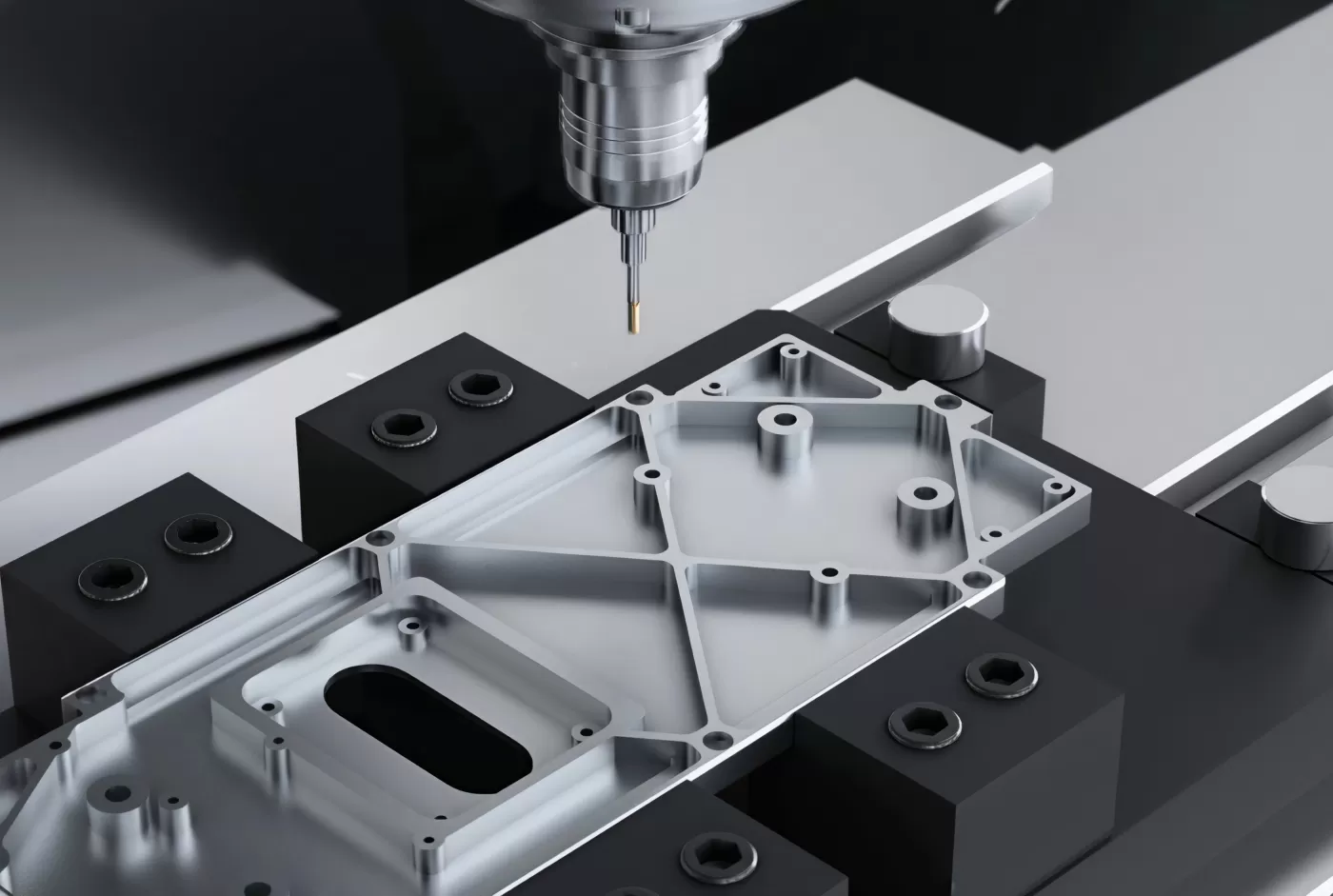

الخطوة 3 — نصف التشطيب: الشكل الهندسي يتشكل.هنا يتم تحديد الخطوط المحيطية. في الميزات المعقدة، نستفيد من مسارات الأدوات المتزامنة خماسية المحاور لتشكيل السطوح وإنشاء علاقات بين الميزات، مخففين بدل التخزين المتبقي إلى 0.05–0.1 مم. الهدف ليس فقط تقليل بدل التخزين - إنها الدقة الموقعية. إن تموقع كل ميزة بشكل صحيح في هذه المرحلة يعني أن مرحلة التشطيب يمكنها أن تركز فقط على تحقيق التفاوت وتشطيب السطح، دون محاربة أخطاء الهندسة.

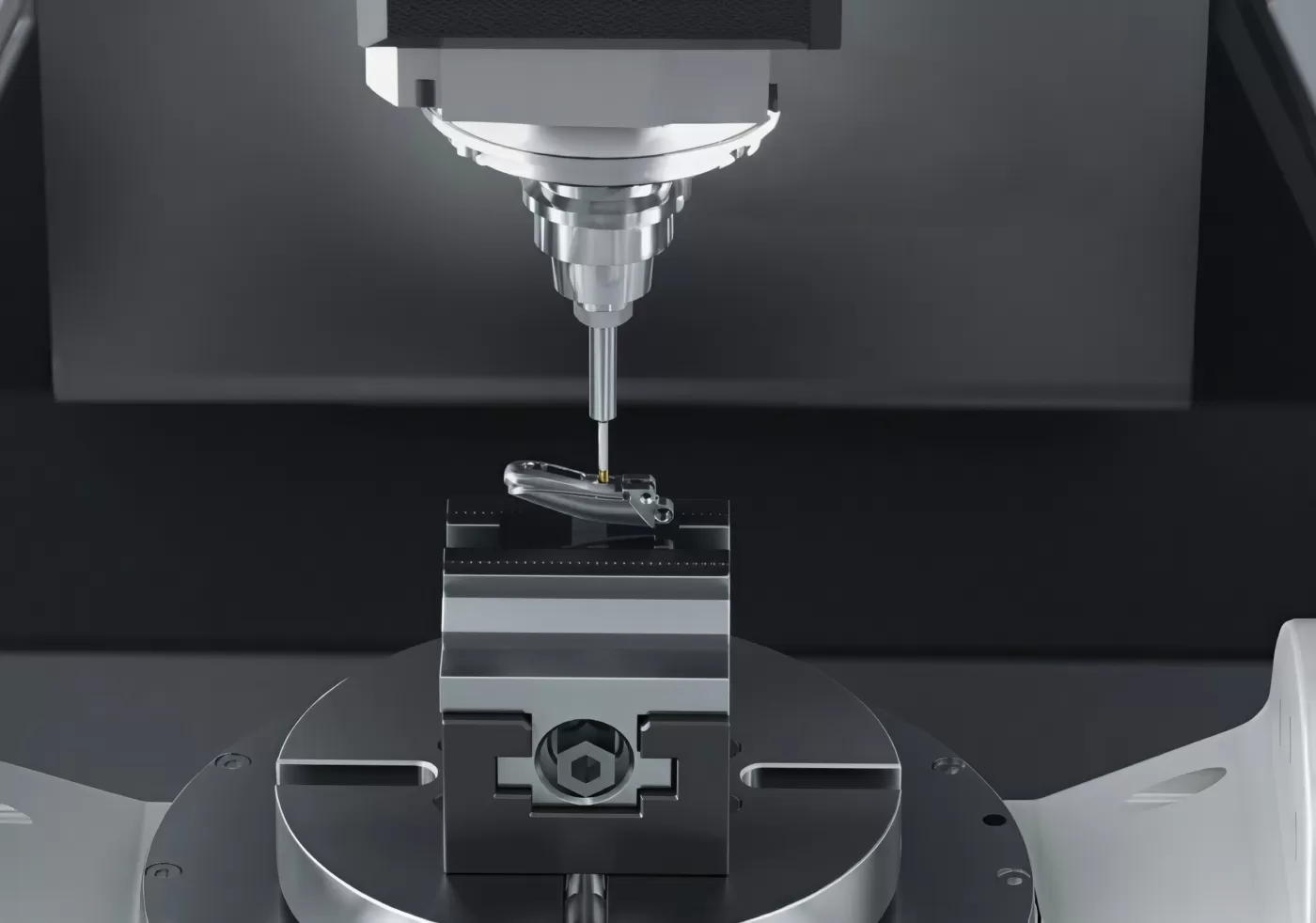

الخطوة 4 — التشطيب: تنفيذ على مستوى الميكرون.هنا، يكسب تصميم الاستقرار الحراري للماكينة قوته. من خلال قمع الانحراف البعدي الناتج حرارياً، نحافظ على ظروف قطع متناسقة من الجزء الأول حتى الأخير في دورة الإنتاج. التفاوت البعدي، دقة الشكل، وخشونة السطح تجتمع جميعها في هذه الخطوة. لا دراما. لا مفاجآت. فقط دقة قابلة للتكرار.

الخطوة 5 — التفتيش: التحقق مما يهم.كل بعد حرج وتفاوت هندسي يتم التحقق منه على آلة قياس إحداثيات (CMM). لا نقوم بأخذ عينات. لا نخمن. إذا كان النداء مهماً لوظيفة الروبوت، يتم قياسه.

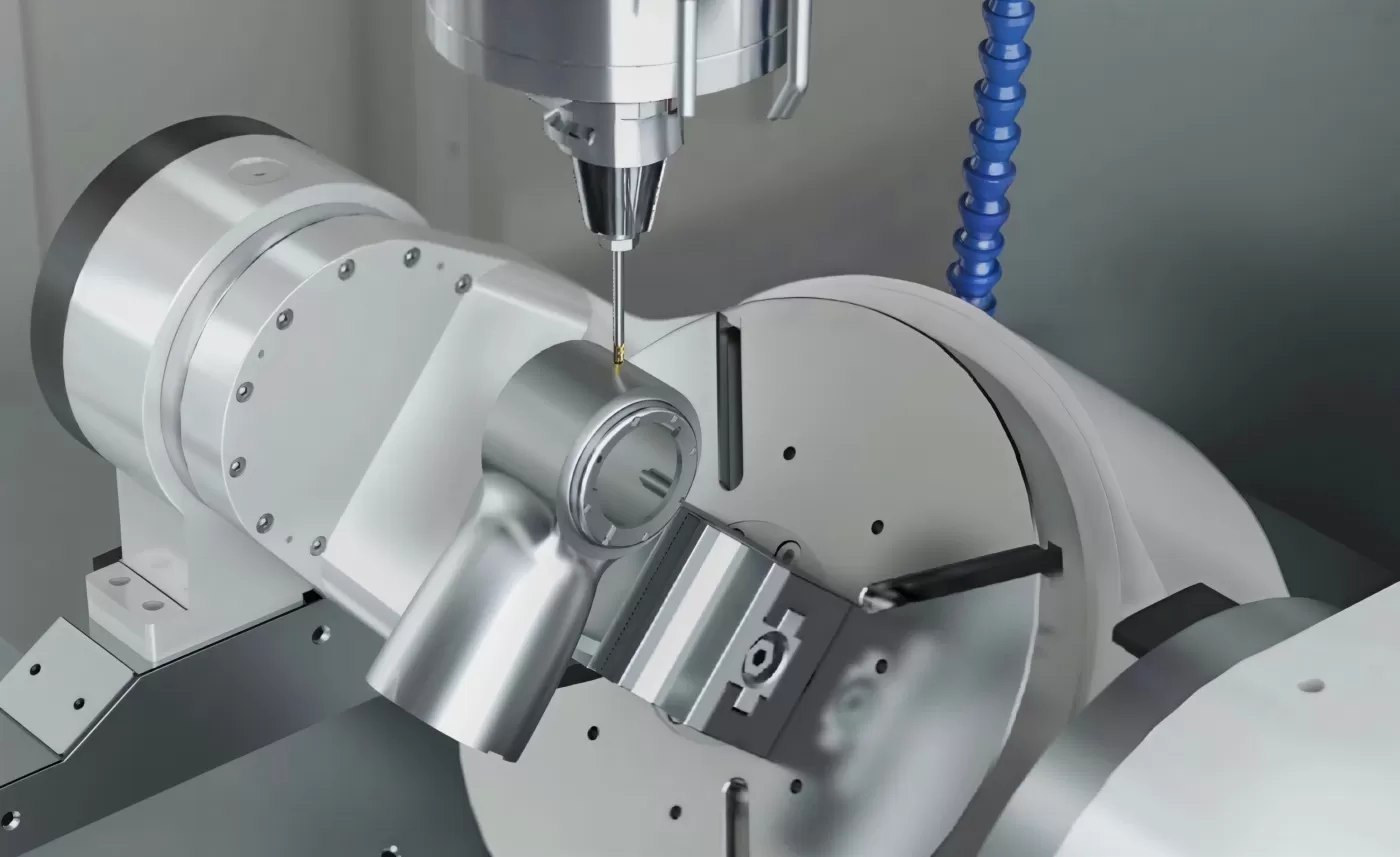

الخطوة 6 — تشطيب السطح.المكونات المتلائمة الدقيقة - مقاعد المحامل، سطوح الختم، الواجهات الانزلاقية - تتلقى معالجة سطحية بعد التصنيع لتعزيز التلائم وإطالة عمر الخدمة. هذا ليس تجميلياً. إنه يتعلق بسلامة التجميع والموثوقية طويلة الأمد في التطبيقات الديناميكية والمحمّلة دورياً.

الصورة الأكبر

صناعة الروبوتات الذكية في لحظة مذهلة. الخوارزميات تنضج. تقنية المستشعرات تتقدم. حالات الأعمال تصبح حقيقية. لكن لا شيء من هذا يعمل بدون العتاد المادي - المفصل الذي يدور بسلاسة تحت الحمل، الإطار الهيكلي الذي يبقى صلباً عبر ملايين الدورات، اليد الماهرة التي تتعامل مع الأشياء ببراعة بشرية.

خلف كل واحد من هذه المكونات آلة أداة. وخلف كل آلة أداة عظيمة يجب أن تكون شركة تفهم ليس فقط كيفية بنائها، ولكن كيفية تطبيقها.

في Taikan Machine، هذا بالضبط ما نقوم به. نبني الآلات التي تبني الروبوتات. ونرحب بفرصة مناقشة ما يعنيه ذلك لبرنامجك التالي.

لماذا Taikan Machine

نحن شركة مصنعة لآلات الأدوات مدرجة في البورصة (سوق الأوراق المالية: 300036) مع تراث هندسي يزيد عن عقدين من الزمن، وأكثر من 3000 موظف، وبصمة عالمية تمتد عبر معارض من EMO Hannover إلى TECMA مدينة مكسيكو إلى METALEX بانكوك. ماكيناتنا تدير الإنتاج في ورش الطيران والسيارات والأجهزة الطبية والهندسة الدقيقة حول العالم.

واين تشاو

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
