مركز التصنيع العمودي مقابل مركز التصنيع الأفقي: شرح الاختلافات الرئيسية

مركز التصنيع العمودي (VMC) ومركز التصنيع الأفقي (HMC) هما نوعان رئيسيان من مراكز التصنيع باستخدام الحاسب الآلي (CNC) المستخدمة في التصنيع الحديث. يكمن الاختلاف الرئيسي في اتجاه محور الدوران: تستخدم ماكينات VMC محور دوران مركبًا رأسيًا، بينما تستخدم ماكينات HMC محور دوران أفقيًا.

تُستخدم مراكز التصنيع العمودية على نطاق واسع في التصنيع الدقيق، وصناعة القوالب، والإنتاج بالدفعات الصغيرة والمتوسطة نظرًا لمرونتها، وتكلفتها المنخفضة، وسهولة إعدادها. من ناحية أخرى، صُممت مراكز التصنيع الأفقية للإنتاج بكميات كبيرة والتصنيع الثقيل، مما يوفر إخلاء أفضل للرايش، وعمرًا أطول للأداة، وإمكانية أعلى للأتمتة.

يساعد فهم الاختلافات بين ماكينات VMC و HMC المصنعين على اختيار حل التصنيع المناسب لتحسين الإنتاجية، ودقة التصنيع، وكفاءة الإنتاج الإجمالية.

جدول مقارنة بين VMC و HMC

الفروقات الرئيسية بين مراكز التصنيع العمودية والأفقية

الفرق الأكثر أهمية بين مراكز التصنيع العمودية (VMCs) ومراكز التصنيع الأفقية (HMCs) هو اتجاه محور الدوران وديناميكيات التصنيع الناتجة عنه.

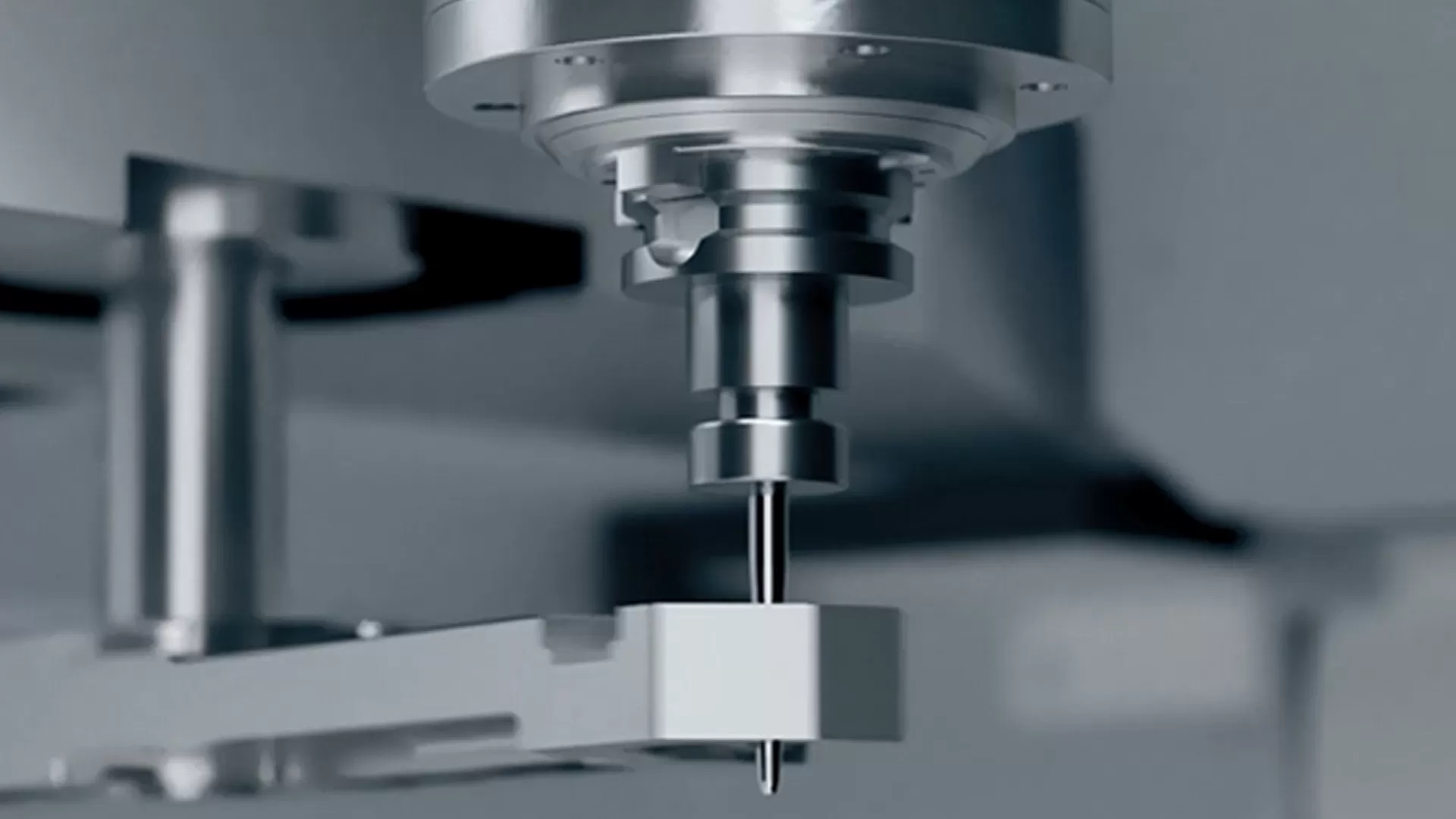

In a مركز التصنيع العمودي، يتحرك محور الدوران عموديًا على طول المحور Z، مما يسمح للمشغلين برؤية منطقة القطع بوضوح. هذه الرؤية تبسط الإعداد والفحص، مما يجعل ماكينات VMC مناسبة جدًا للتصنيع الدقيق وإنتاج الأجزاء المعقدة.

في المقابل، تضع ماكينات HMC محور الدوران بشكل أفقي. يسمح هذا التصميم بسقوط الرايش بعيدًا عن منطقة القطع، مما يقلل من تراكم الرايش ويحسن استقرار التصنيع. نتيجة لذلك، غالبًا ما توفر ماكينات HMC عمرًا أفضل للأداة وتستخدم على نطاق واسع في التصنيع بكميات كبيرة.

هناك اختلاف هيكلي آخر وهو نظام تثبيت قطعة العمل. تستخدم ماكينات VMC عمومًا طاولات مستوية تجعل إعداد المثبتات بسيطًا ومرنًا. غالبًا ما تستخدم ماكينات HMC مثبتات عمودية (Tombstone) تسمح بتصنيع أجزاء متعددة في إعداد واحد، مما يحسن كفاءة الإنتاج.

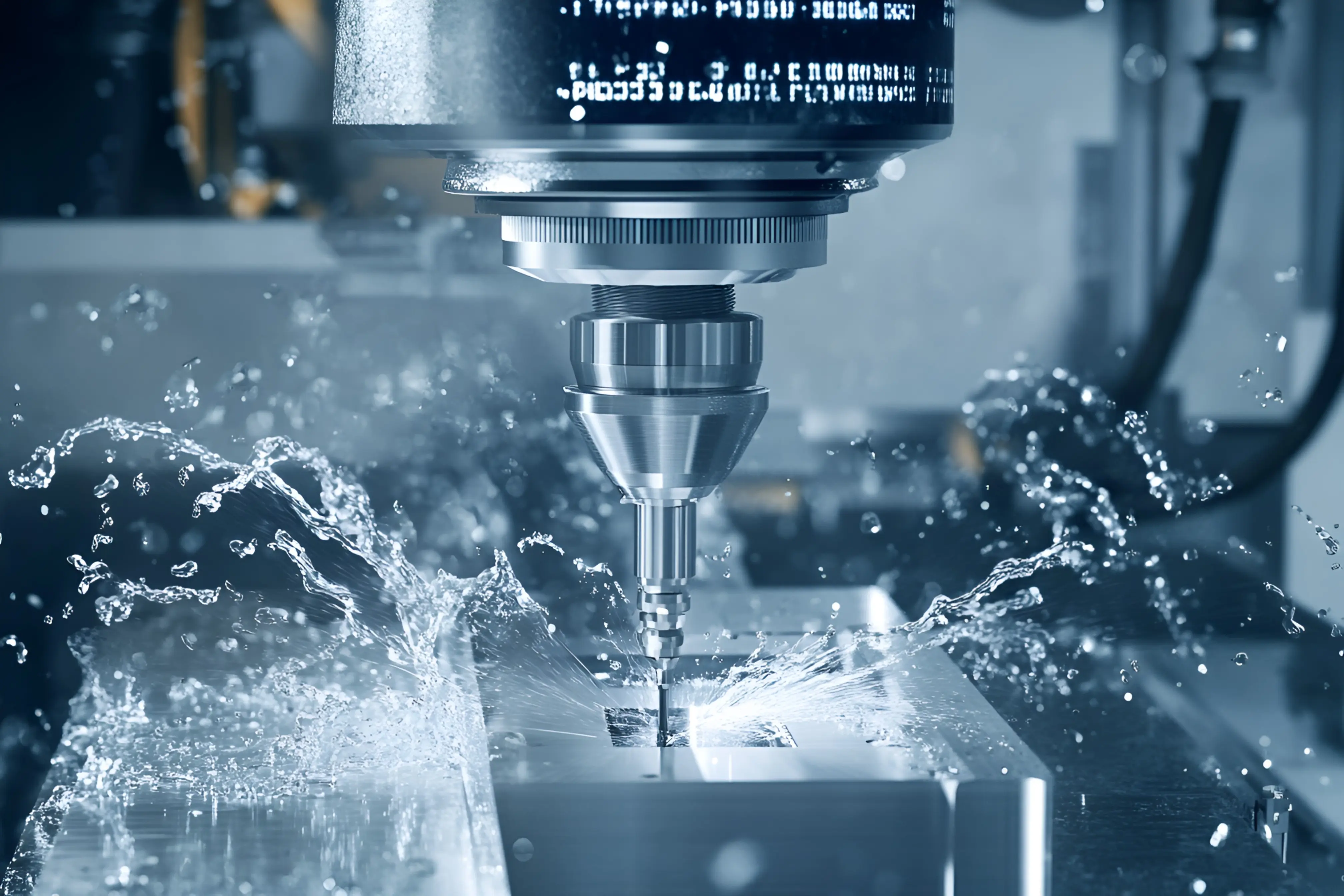

مزايا مراكز التصنيع العمودية ذات التحكم الرقمي (CNC VMCs)

تُستخدم مراكز التصنيع العمودية ذات التحكم الرقمي (VMCs) على نطاق واسع في التصنيع الحديث نظرًا لمرونتها ودقتها وسهولة تشغيلها. يوفر تصميم محور الدوران العمودي رؤية ووصولاً ممتازين، مما يجعلها مناسبة لتصنيع المكونات المعقدة ذات التفاوتات المسموحة الضيقة.

المزايا الرئيسية لماكينات VMC

1. رؤية ممتازة وسهولة في الإعداد

يسمح اتجاه محور الدوران العمودي للمشغلين بمراقبة منطقة القطع بوضوح. هذا يحسن كفاءة الإعداد ويسهل مراقبة عمليات التصنيع وتعديل المعلمات عند الحاجة.

2. مثالية للأجزاء المعقدة والدقيقة

ماكينات VMC مناسبة تمامًا لتصنيع الأشكال الهندسية المعقدة والمكونات الدقيقة. تعتمد صناعات مثل الفضاء، وتصنيع القوالب، والإلكترونيات الاستهلاكية على ماكينات VMC للتصنيع عالي الدقة.

3. تصنيع فعال للمواد خفيفة الوزن

تؤدي مراكز التصنيع العمودية أداءً جيدًا بشكل خاص عند تصنيع مواد مثل الألومنيوم، والبلاستيك، والسبائك الخفيفة. تتيح سرعات محور الدوران العالية لديها تصنيعًا عالي السرعة وفعالًا وتحسين الإنتاجية.

4. تشغيل سهل وإنتاج مرن

غالبًا ما تتضمن ماكينات VMC الحديثة واجهات CNC سهلة الاستخدام وتكاملًا برمجيًا متقدمًا. هذا يبسط البرمجة، ويقصر وقت تدريب المشغل، ويسمح للمصنعين بالتكيف بسرعة مع مهام الإنتاج المختلفة. على سبيل المثال، تقدم Taikan Machine حلول VMC متعددة، بما في ذلك سلسلة S، وسلسلة H، وسلسلة M، المصممة لدعم متطلبات التصنيع المتنوعة عبر الصناعات المختلفة.

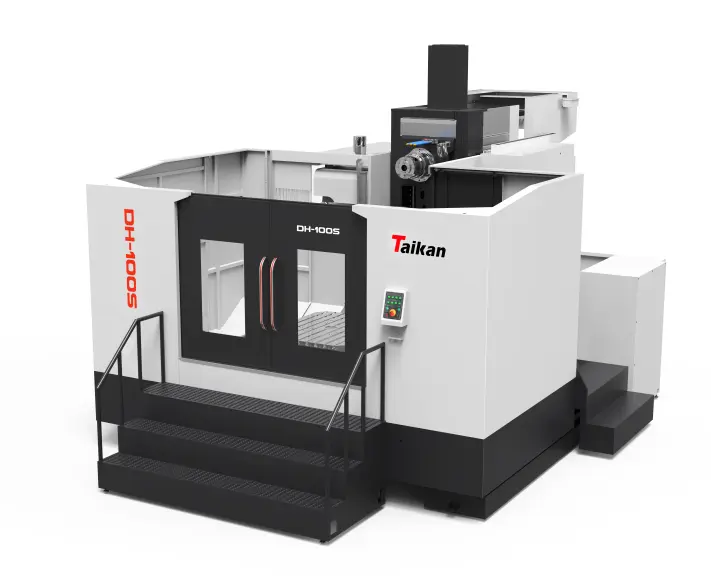

فوائد مراكز التصنيع الأفقية

صُممت مراكز التصنيع الأفقية (HMCs) للتصنيع عالي الكفاءة والثقيل. هيكلها ذو محور الدوران الأفقي يحسن إخلاء الرايش ويدعم التصنيع المستقر للمكونات الكبيرة والإنتاج بكميات كبيرة.

المزايا الرئيسية لماكينات HMC

1. إخلاء فائق للرايش

نظرًا لأن محور الدوران موضوع أفقيًا، تسقط الرايش بشكل طبيعي بعيدًا عن منطقة القطع. هذا يمنع تراكم الرايش، ويقلل من تآكل الأداة، ويحسن استقرار التصنيع.

2. مناسبة لقطع العمل الكبيرة والثقيلة

توفر ماكينات HMC دعمًا هيكليًا قويًا لتصنيع المكونات الأكبر والأثقل. يوزع التصميم الأفقي قوى القطع بشكل أكثر فعالية ويقلل من خطر تشوه الأجزاء.

3. إنتاجية أعلى في الإنتاج الضخم

تُستخدم مراكز التصنيع الأفقية بشكل شائع في بيئات التصنيع عالية الحجم مثل صناعات السيارات والطاقة. تساعد كفاءتها في الحفاظ على إنتاجية ثابتة واستقرار الإنتاج.

4. قدرات أتمتة متقدمة

العديد من ماكينات HMC الحديثة مجهزة بمبدلات منصات وأنظمة تثبيت آلية، مما يتيح التصنيع بدون مشغل ودورات إنتاج مستمرة. هذا يحسن الإنتاجية بشكل كبير ويقلل من تكاليف العمالة. يدمجمركز التصنيع الأفقيهياكل ماكينة صلبة وتقنيات أتمتة متقدمة لدعم التطبيقات الصناعية الصعبة.

متى تختار التصنيع العمودي بدلاً من الأفقي

يعتمد الاختيار بين مركز التصنيع العمودي (VMC) ومركز التصنيع الأفقي (HMC) بشكل أساسي على متطلبات الإنتاج، وخصائص الأجزاء، وظروف المصنع.

بشكل عام، تُفضل ماكينات VMC للمرونة والتصنيع الدقيق، بينما ماكينات HMC أكثر ملاءمة للإنتاج بكميات كبيرة والمكونات الثقيلة.

يمكن أن يؤدي اختيار مركز التصنيع المناسب إلى تعزيز الإنتاجية والكفاءة والقدرة التنافسية.Taikan Machineتجمع بين التقنيات المتقدمة، والمعدات الموثوقة، والتوجيه الخبير لمساعدة المصنعين على اختيار الحل الأنسب، مع الموازنة بين الاستثمار الأولي وكفاءة الإنتاج على المدى الطويل.

هل أنت مستعد لتحسين إنتاجك؟اتصل بنااليوم لمناقشة احتياجات التصنيع الخاصة بك وإيجاد الحل الأمثل لمصنعك. خبراؤنا موجودون لتقديم نصائح مخصصة وضمان أن يحقق استثمارك أقصى قيمة.
