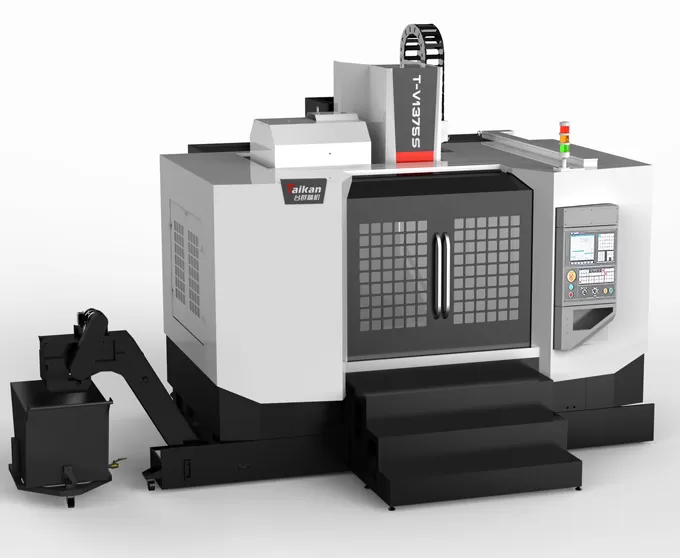

HT-V1375S مركز تصنيع عمودي عالي السرعة والكفاءة

حركة

حركة الطاولة (محور X)

mm

1350

حركة العربة (محور Y)

mm

750

حركة رأس المغزل (محور Z)

mm

750

المسافة من مقدم المغزل إلى سطح الطاولة

mm

120～870

المسافة من مركز المغزل إلى سطح توجيه العمود

mm

826

طاولة العمل

أبعاد الطاولة

mm

1500*750

الحمولة القصوى (توزيع الحمل المتساوي)

kg

1300

مجاري T (عدد المجاري - عرض المجرى × التباعد)

mm

5-18*150

المغزل

قدرة المحرك (الاسمية/القصيرة الزمنية)

kW

15/18.5

عزم المحرك (الاسمي/الزمن القصير)

N.m

143/191

نطاق السرعة

دورة/دقيقة

50～6000(سير)

قطر المغزل

mm

Φ190

تجويف المغزل المخروطي

/

BT50

مواصفات مسمار السحب

/

P50T-I（MAS403）

السرعة

نطاق سرعة التغذية في القطع

مم/دقيقة

1-10000

سرعة التحرك السريع لمحاور X/Y/Z

م/دقيقة

24/24/20

الدقة

دقة التموضع (X/Y/Z)

mm

0.015

GB/T18400.4（كامل الشوط）

التكرارية (X/Y/Z)

mm

0.008

مخزن الأدوات

سعة المخزن

pcs

24

الوزن الأقصى للأداة

kg

15

الطول الأقصى للأداة

mm

300

القطر الأقصى للأداة (عند الامتلاء / مع إفراغ المجاور)

mm

Φ105/Φ210

أخرى

ثقل موازنة محور Z

موازنة بالنيتروجين

نظام التحكم الرقمي CNC

/

FANUC 0i-MF Plus(5)

مصدر الهواء

Flow

لتر/دقيقة

280（ANR）

ضغط الهواء

MPa

0.6~0.8

سعة المعدات

KVA

35

سعة خزان سائل التبريد

لتر

400

أبعاد الآلة

mm

5050×3680×3440

مع دواسة ناقل الرقائق

الوزن (تقريبي)

Kg

10500
