دليل مراكز التصنيع الجسرية: مبادئ العمل ونصائح الاختيار

في مشهد التصنيع اليوم، تُعتبر مراكز التصنيع جوهر الإنتاج الدقيق. ومن بينها، يبرز مركز التصنيع القنطري بقدرته على التعامل مع قطع العمل الكبيرة والثقيلة والمعقدة بثبات ودقة استثنائيين. سواء كنت تستكشف خيارات لمكونات الطيران أو معدات الطاقة أو القوالب الكبيرة، فإن فهم ماهية مركز التصنيع القنطري وكيفية عمله واختلافه عن حلول التصنيع باستخدام الحاسب الآلي (CNC) الأخرى أمر ضروري لاتخاذ الاستثمار الصحيح.

ما هو مركز التصنيع القنطري؟

أمركز التصنيع القنطريهو نوع من ماكينات CNC تتميز بهيكل شبيه بالجسر حيث يمتد عارضة أفقية (القنطرة) فوق طاولة العمل ويدعمها عمودان رأسيان على كلا الجانبين. يتحرك المغزل المثبت على الجسر على عدة محاور - عادةً X وY وZ - لإجراء عمليات الطحن والحفر والقطع والتشكيل على قطع العمل الكبيرة.

الخصائص الهيكلية الرئيسية

• تصميم الهيكل الجسري:تتكون القنطرة من عارضة عرضية مدعومة بعمودين، مما يشكل إطارًا صلبًا يحيط بقطعة العمل.

• مساحة عمل كبيرة:يسمح هذا الهيكل بطاولة عمل ثابتة ومسافات حركة واسعة على طول محوري X وY، مما يجعله مثاليًا للأجزاء كبيرة الحجم أو الثقيلة.

• قدرات متعددة المحاور:يمكن تكوين مراكز التصنيع القنطرية الحديثة للعمل بثلاثة محاور أو أربعة محاور أومركز تصنيع قنطري خماسي المحاورإعدادات، حسب تعقيد المتطلبات ودقتها.

على عكس مراكز التصنيع التقليدية التي تحد من حجم قطعة العمل، تتفوق أنظمة القنطرة عندما يكون الحجم والصلابة أمرين بالغي الأهمية.

مبدأ عمل مركز التصنيع القنطري

يجمع مركز التصنيع القنطري في جوهره بين التحكم الدقيق في الحركة وهيكل ميكانيكي صلب:

1. إعداد قطعة العمل: يتم تثبيت القطعة بإحكام على طاولة كبيرة تظل ثابتة أثناء التصنيع.

2. حركة الجسر: يتحرك الجسر على طول محور X فوق قطعة العمل، بتوجيه من أنظمة خطية دقيقة.

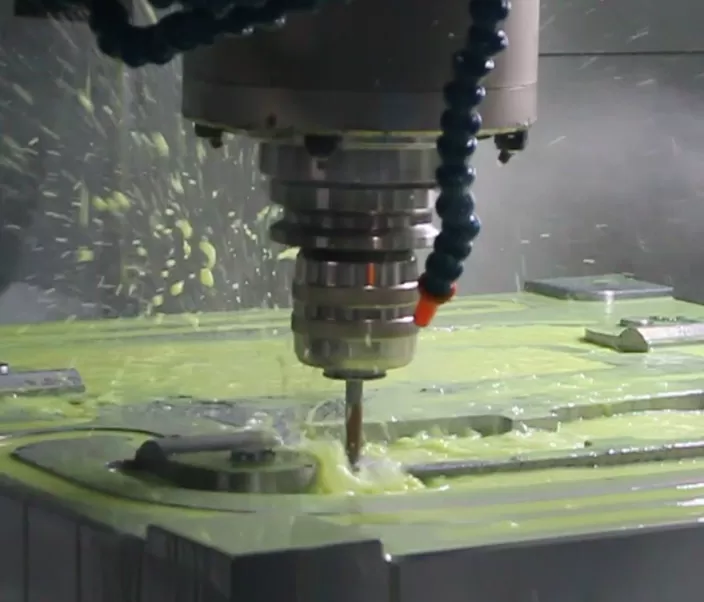

3. حركة المغزل: يتحرك رأس المغزل عبر الجسر ويضبط عموديًا لتصنيع قطعة العمل في اتجاهي Y وZ.

4. التنسيق باستخدام CNC: يقوم نظام التحكم CNC بمزامنة جميع حركات المحاور مع دوران الأداة ومعدل التغذية لتنفيذ مسارات قطع معقدة، يتم إنشاؤها عادةً عبر برمجة CAD/CAM.

مركز التصنيع القنطري مقابل مراكز التصنيع CNC الأخرى

يتوقف اختيار منصة CNC المناسبة على الاختلافات الهيكلية ومتطلبات الإنتاج واحتياجات التطبيق. إليك كيفمركز تصنيع من النوع القنطريتقارن الحلول مع الخيارات التقليدية الأخرى:

مركز التصنيع القنطري مقابل مراكز التصنيع العمودي (VMCs)

• المقياس:تعتبر مراكز التصنيع العمودي مثالية للأجزاء الصغيرة والمتوسطة؛ بينما تتعامل مراكز التصنيع القنطرية مع الأجزاء الكبيرة جدًا التي لا تستطيع طاولات أو هياكل VMCs استيعابها.

• الهيكل:تستخدم مراكز التصنيع العمودي هيكلًا ثابتًا على شكل C مع تحرك المغزل عموديًا فوق الطاولة؛ بينما تستخدم المراكز القنطرية جسرًا يمتد فوق قطعة العمل.

• الصلابة:توزع ماكينات القنطرة الأحمال عبر إطار أوسع، مما يوفر مقاومة أفضل للاهتزاز والانحراف في التصنيع الثقيل.

مركز التصنيع القنطري مقابل مراكز التصنيع الأفقي (HMCs)

• معالجة قطعة العمل:تتفوق مراكز التصنيع الأفقي في إزالة الرقائق والتعامل مع الأجزاء متوسطة الحجم بكفاءة، لكن طاولاتها ومغازلها محدودة الحركة مقارنة بمساحة العمل الواسعة لأنظمة القنطرة.

• نطاق القطع:تتيح أنظمة القنطرة طاولة ثابتة ونطاق حركة واسع، مما يجعلها أكثر ملاءمة للمكونات كبيرة الحجم.

مركز التصنيع القنطري مقابل مراكز التصنيع ذات العمود المزدوج

بينما يدعم كلاهما الأحمال الثقيلة والطاولات العريضة، تتميز مراكز التصنيع القنطرية بجسر متحرك فوق طاولة ثابتة، بينما قد تعتمد أنظمة العمود المزدوج على طاولة متحركة ضمن إطار داعم ثابت. يتمتع كل شكل بنقاط قوة من حيث الصلابة وكفاءة المساحة، ولكن تصاميم القنطرة عادةً ما توفر نطاقات حركة أوسع لقطع العمل فائقة الكبر.

كيفية اختيار مركز التصنيع القنطري المناسب؟

يتضمن اختيار مركز التصنيع القنطري المثالي تقييم احتياجات الإنتاج الخاصة بك مقابل القدرات التقنية:

1. حجم ووزن قطعة العمل

حدد الأبعاد والوزن الأقصى للأجزاء التي تخطط لتصنيعها. يجب أن تتجاوز سعة حركة الماكينة وتصنيف حمولة الطاولة هذه المتطلبات بسهولة.

2. تكوين المحاور

قرر ما إذا كان التصنيع القياسي ثلاثي المحاور كافيًا أم أن الخطوط المعقدة والعمليات متعددة الأسطح تستفيد من تكوينات رباعية أو خماسية المحاور.

3. نظام التحكم CNC والبرمجيات

تعمل أنظمة CNC المتقدمة مع دمج CAD/CAM على تبسيط البرمجة وتحسين مسارات الأدوات لتحقيق كفاءة أعلى.

4. الصلابة والدقة

ابحث عن مكونات هيكلية قوية وأنظمة توجيه دقيقة تحافظ على الدقة تحت أحمال القطع الثقيلة ودورات التصنيع الطويلة.

5. تطبيقات الصناعة

طابق ميزات الماكينة مع احتياجات صناعتك - سواء كانت تفاوتات الطيران أو قوالب السيارات أو أجزاء قطاع الطاقة أو مكونات الآلات الثقيلة.

الخلاصة: أعد ابتكار تصنيع القطع الكبيرة مع حلول قنطرية من Taikan

يجمع مركز التصنيع القنطري بين الصلابة الفائقة ومساحات العمل الواسعة ودقة CNC لإعادة تعريف ما هو ممكن في تصنيع المكونات الكبيرة والثقيلة. سواء كنت تقوم بتحديث خطوط الإنتاج الحالية أو تدخل أسواقًا عالية الدقة مثل الطيران أو الطاقة أو تصنيع الآلات الثقيلة، فإن النظام القنطري المختار بعناية يوفر أداءً وموثوقية لا مثيل لهما.

إذا كانت عملياتك تتطلب تصنيع أجزاء كبيرة الحجم أو ثقيلة أو معقدة بدقة عالية في التكرار والإنتاجية، فإن مراكز التصنيع القنطرية من Taikan مصممة لمواجهة هذه التحديات. اتصل بنا الآن لمناقشة تطبيقك وإيجاد أفضل حل لورشة عملك.
