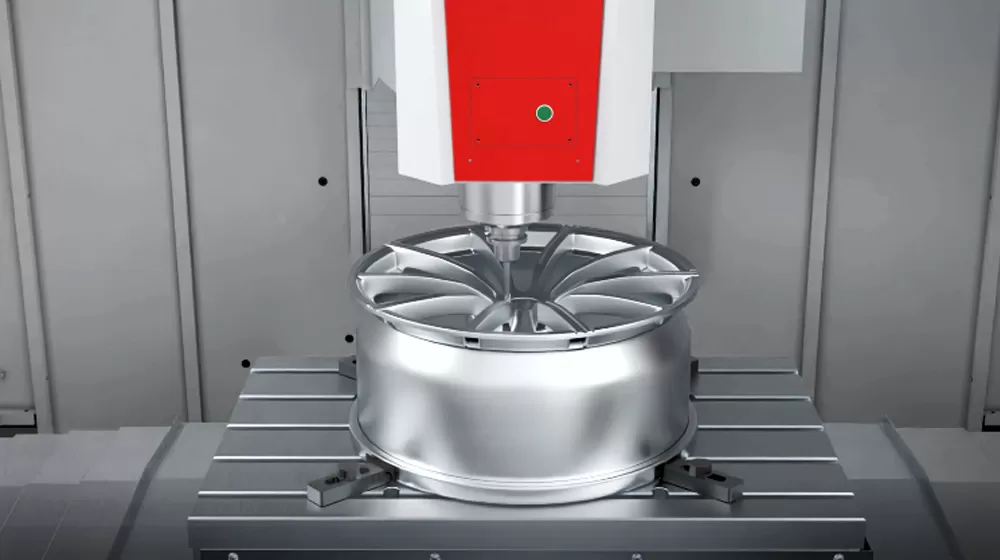

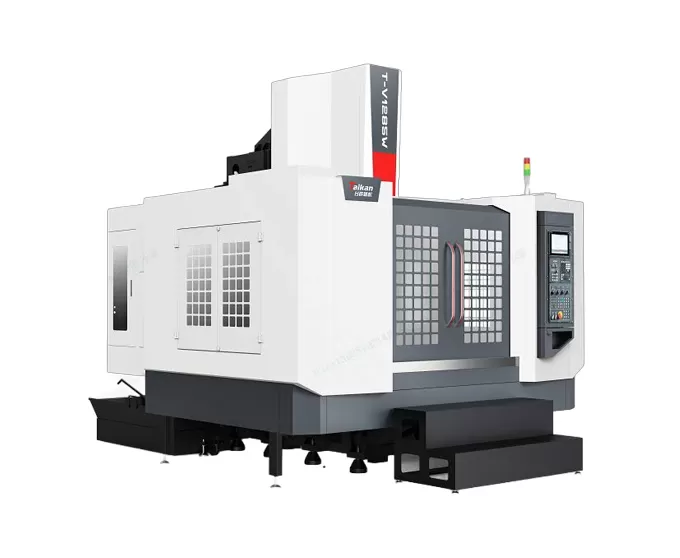

HT-V1285W ماكينة تشغيل عجلات ذات دقة عالية وكفاءة عالية

الحركة

حركة الطاولة (المحور X)

mm

1200

حركة العربة (المحور Y)

mm

850

حركة رأس المغزل (المحور Z)

mm

700

المسافة من مقدمة المغزل إلى سطح الطاولة

mm

80-780

المسافة من مركز المغزل إلى سطح توجيه العمود

mm

921

طاولة العمل

حجم الطاولة

mm

1300×850

الحمولة القصوى (حمل متساوٍ)

kg

1000

فتحة T (عدد الفتحات - عرض الفتحة * التباعد)

mm

7-18×125

عمود الدوران (المغزل)

قدرة المحرك (المقررة/قصيرة المدى)

kW

11/15

عزم المحرك (المقرر/قصير المدى)

N.m

52.5/118

نطاق السرعة

دورة/دقيقة

50~12000 (مقترن مباشرة)

قطر عمود الدوران

mm

φ150

استدقاق عمود الدوران

/

BT40

مواصفات البرشام

/

P40T-I（MAS403）

السرعة

نطاق سرعة التغذية القطعية

مم/دقيقة

1-10000

سرعة الانتقال السريع للمحاور X/Y/Z

م/دقيقة

24/24/16

الدقة

دقة التموضع (X/Y/Z)

mm

0.01

GB/T18400.4 (المسار الكامل)

قابلية التكرار (X/Y/Z)

mm

0.007

مخزن العدد

سعة العدد

pcs

24

الوزن الأقصى للعدة

kg

7

الطول الأقصى للعدة

mm

250

القطر الأقصى للعدة (كامل / مع جيب فارغ مجاور)

mm

Φ75/Φ150

أخرى

نظام التحكم الرقمي CNC

/

FANUC 0I-MF

مصدر الهواء

Flow

لتر/دقيقة

≥280(ANR)

ضغط الهواء

MPa

0.6~0.8

سعة المعدات

KVA

40

سعة خزان سائل التبريد

لتر

350

أبعاد الآلة

mm

3000×4080×3200

مطابق للمحاور X*Y*Z

الوزن (تقريبًا)

Kg

9200
