الدليل الشامل لتشخيص وحل انحشار ذراع مغير الأدوات الأوتوماتيكي في مراكز التصنيع

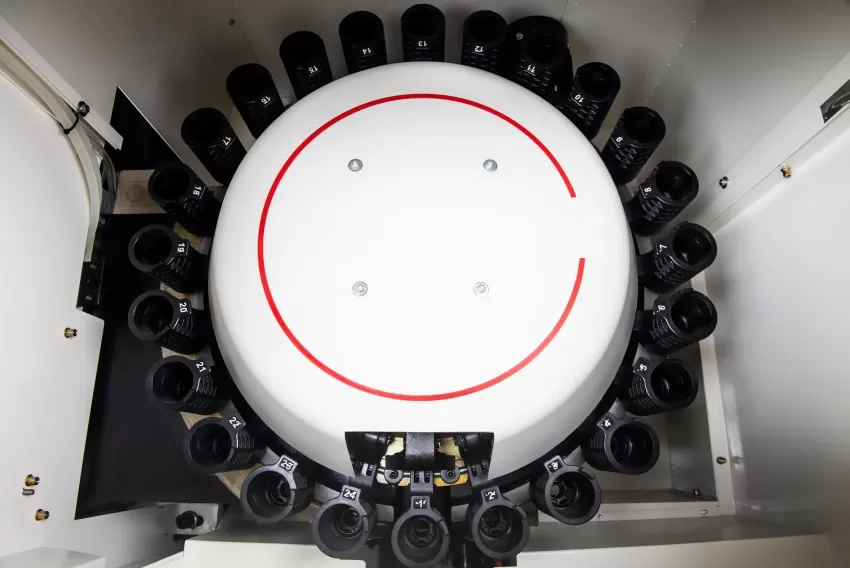

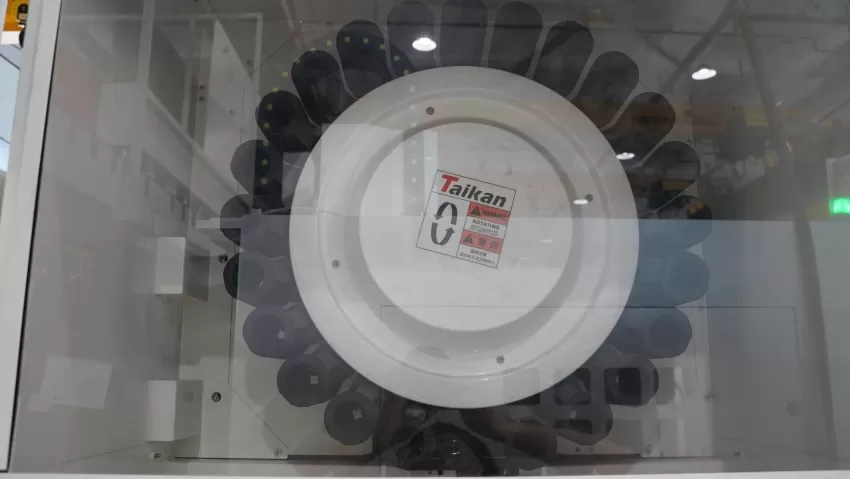

في مجال التصنيع الدقيق، يُعد مبدل الأدوات الأوتوماتيكي من النوع الذراعي (ATC) لمركز التشغيل الآلي مكونًا بالغ الأهمية يحدد بشكل مباشر كفاءة التشغيل والقدرة على التشغيل المستمر. عند حدوث "تعليق أثناء تغيير الأداة" (يُشار إليه غالبًا بـ "اصطدام تغيير الأداة" أو "ذراع ATC عالق")، فإنه لا يقطع دورة الإنتاج فحسب، بل قد يتسبب أيضًا في تلف لا يمكن إصلاحه للمكونات الدقيقة مثل تجويف عمود الدوران وصندوق الكامات الخاص بذراع ATC. تقدم هذه المقالة تحليلًا منهجيًا للأسباب الجذرية لتعليق ذراع ATC من منظور كهربوميكانيكي وبرمجي متكامل. كما تعرض إجراءً موحدًا لاستكشاف الأخطاء وإصلاحها واستراتيجيات الصيانة الوقائية لمساعدة الشركات على تحسين الفعالية الإجمالية للمعدات.

أولًا: آلية حدوث أعطال التعليق أثناء تغيير الأداة وتحليل الأسباب الجذرية

يشير تعليق تغيير الأداة أساسًا إلى عدم تطابق في الموضع المكاني أو تسلسل الحركة أو إشارات الحالة بين ذراع ATC وعمود الدوران وإناء الأداة أثناء دورة تغيير الأداة. ويمكن تلخيص الأسباب في الفئات الخمس التالية:

1. العوامل البيئية الخارجية وانقطاع الطاقة

يعتمد نظام التحكم الرقمي (CNC) على إشارات تحكم ومصادر طاقة مستقرة ومستمرة أثناء تنفيذ برنامج الماكرو لتغيير الأداة. إن انقطاع التيار الكهربائي المفاجئ، أو انخفاض ضغط الهواء المضغوط عن القيمة المقدرة للمعدة (عادة 0.5–0.7 ميجاباسكال، وفقًا لمواصفات الشركة المصنعة) مما يؤدي إلى تعطل أسطوانة فك القابض، أو فقدان الضغط الهيدروليكي، كلها عوامل يمكن أن تتسبب في توقف ذراع ATC في منتصف مرحلة الإمساك أو التثبيت، مما يؤدي إلى تعشيق ميكانيكي في وضع متوسط.

2. تدخل المشغل غير السليم

إذا ضغط المشغل على زر التوقف الطارئ (E-STOP) أو إعادة الضبط (RESET) أثناء جريان دورة تغيير الأداة، فإن ذلك يقطع أوامر التحكم التسلسلي الصادرة عن وحدة التحكم القابلة للبرمجة (PMC). وعند هذه النقطة، يتوقف محرك ذراع ATC، ولكن مكونات مثل صمامات الملف اللولبي والموضع الزاوي لذراع ATC تبقى في حالة متوسطة، مما يمنع النظام من الاستعادة التلقائية.

3. التداخل الميكانيكي والتشوه

إن التطابق الدقيق بين السطح المنحني لذراع ATC والمجرى على شكل V في حامل الأداة عالٍ للغاية. وقد يؤدي اصطدام الماكينة أثناء التشغيل، أو عدم استقرار الأداة بالكامل في إناء الأداة مما يؤدي إلى اصطدام ذراع ATC بحامل الأداة أثناء الدوران، إلى تشوه ذراع ATC، أو ارتخاء آلية الوصل، أو تلف محامل البكرات داخل صندوق الكامات. وتؤدي هذه المشكلات إلى تعطل ميكانيكي.

4. المشكلات الكهربائية وانحرافات إعدادات البارامترات

يتم تحديد موضع تغيير الأداة بمزيج من مفاتيح التقارب (مثل: موضع السكون لذراع ATC، موضع الفرامل، موضع الإمساك) ومنطق PMC أو بارامترات المؤازرة الخاصة بـ ATC. قد تحدث أخطاء في حالة فقدان الموضع المطلق بسبب انخفاض جهد البطارية، أو إذا تم تغيير إزاحة موضع تغيير الأداة نتيجة أخطاء تشغيلية، أو إذا تعطل مستشعر (مفتاح تقارب) بسبب تلوث الزيت أو الرايش. في مثل هذه الحالات، يُصدر النظام إنذارًا ويلغي دورة تغيير الأداة لأنه يفشل في استقبال إشارة الوصول الصحيحة.

ملاحظة:تختلف أرقام البارامترات المحددة وطرق إعداد مواضع تغيير الأداة حسب الشركة المصنعة للمعدة (على سبيل المثال، Fanuc، Mitsubishi، Siemens) ونوع محرك ATC (هيدروليكي، مؤازر). يجب أن تستند الصيانة الميدانية دائمًا إلى قسم "ضبط موضع تغيير الأداة" أو "قائمة بارامترات ATC" في دليل المعدة.

5. التآكل الميكانيكي وفشل الإجهاد

على مدى فترات طويلة من تغييرات الأدوات عالية التردد، قد تتآكل مكونات مثل أسطح الكامات داخل صندوق الكامات لـ ATC، ومسامير سلسلة أواني الأدوات، وآلية تثبيت الأداة على ذراع ATC. وعندما يتجاوز التآكل حدود التفاوت المسموح، تتدهور قابلية تكرار حركة تغيير الأداة، مما يزيد بشكل كبير من احتمالية حدوث مشكلات مثل عدم الإمساك السليم بالأداة أو سقوط الأدوات، مما قد يؤدي إلى التعليق.

ثانيًا: إجراء موحد لاستكشاف الأخطاء وإصلاحها

عند حدوث تعليق أثناء تغيير الأداة، اتبع إجراءً موحدًا: "إيقاف الطوارئ وعزل الطاقة ← تأكيد الحالة ← العودة اليدوية ← التحقق من الإشارات". تجنب أي إجراءات قسرية أو عنيفة.

1. إيقاف الطوارئ وعزل الطاقة

اضغط فورًا على زر التوقف الطارئ لتعطيل تمكين محركات المؤازرة. إذا كانت هناك مصادر طاقة هوائية أو هيدروليكية، أغلق صمامات الإغلاق المقابلة لمنع حدوث حركة غير متوقعةماكينة VMCأثناء العمليات اليدوية. أصبح النظام الآن في حالة آمنة ومغلقة.

2. مراقبة العطل وتشخيصه

ادخل إلى شاشة تشخيص إشارات PMC وسجّل كود الإنذار الحالي وبارامترات التشخيص (مثل إشارات F أو إشارات G). انتبه جيدًا إلى ما يلي:

• هل ذراع ATC في الوضع الأفقي (وضع الإمساك) أم الوضع الرأسي (وضع السكون)؟

• هل تم تشغيل مفتاح فك قابض عمود الدوران؟

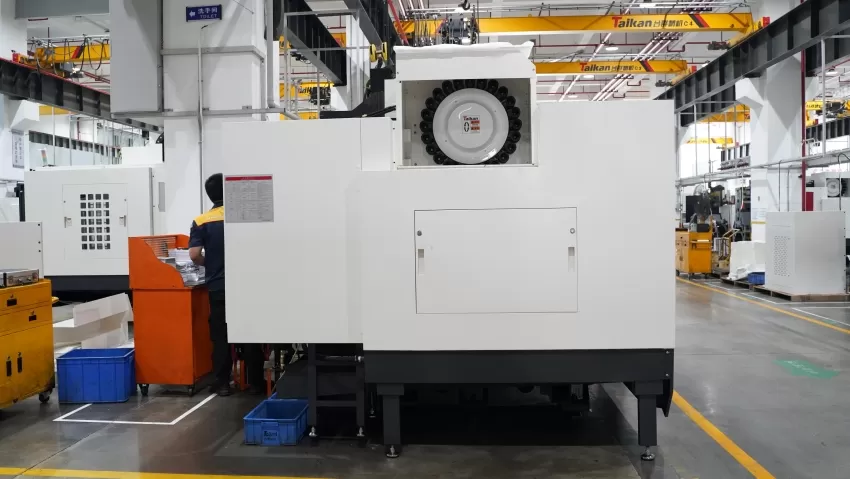

• هل إناء الأداة مائل بالكامل للأسفل (في وضع الاستعداد)؟

تساعد هذه المعلومات في تحديد ما إذا كان التعليق قد حدث أثناء مرحلة "الإمساك" أو "التثبيت" أو "العودة إلى السكون" من دورة تغيير الأداة.

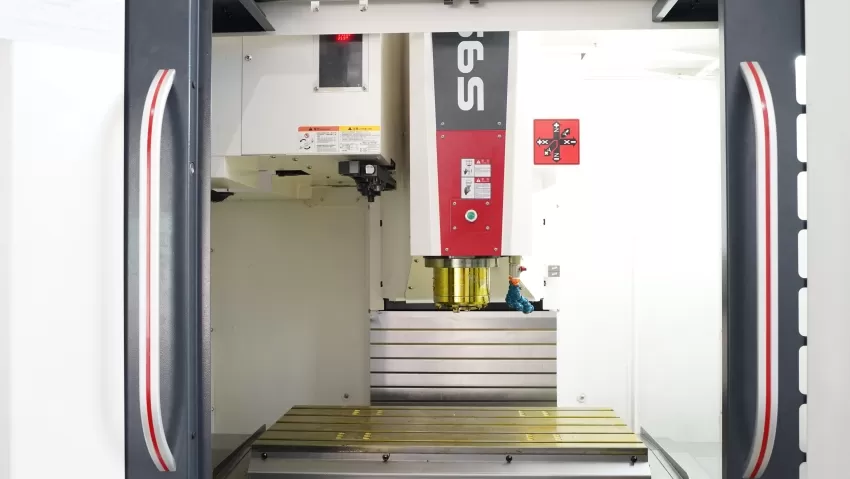

3. إعادة ضبط ذراع ATC يدويًا (طريقة إعادة الضبط الكهربائية)

بالنسبة لأذرعة ATC المدفوعة بمحرك مؤازر، جرب أولاً وظيفة "إعادة الضبط اليدوي لذراع ATC" المضمنة في النظام (عادةً ما يتم تنشيطها عبر مفتاح PMC أو كود M). إذا كانت هذه الوظيفة غير متاحة، فاتبع الإجراء اليدوي:

• التحضير:ادخل إلى لوحة التحكم الهيدروليكية أو الهوائية للماكينة. استخدم صمام التجاوز اليدوي (أو استخدم مفتاح سداسي لتحريك بكرة صمام الملف اللولبي يدويًا) لإجبار عمود الدوران على فك القابض، لضمان عدم إمساك عمود الدوران بذراع ATC.

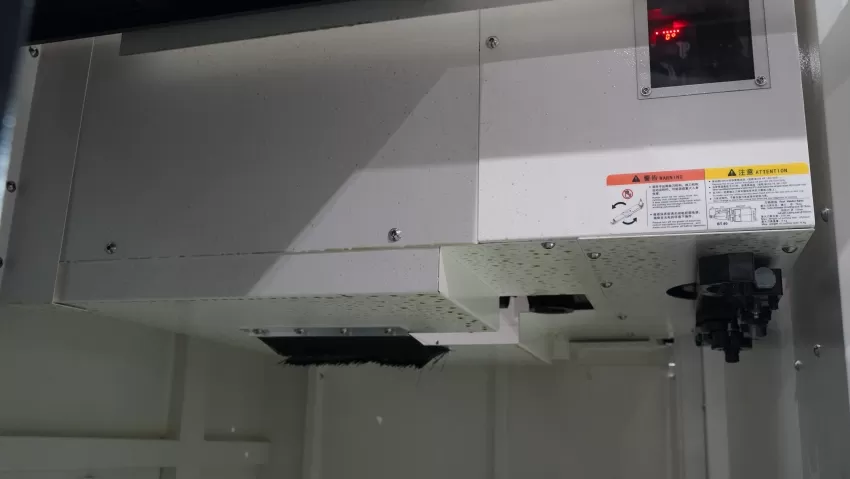

• تشغيل عمود المحرك:حدد موقع المحرك المربع (أو المجرى) في مؤخرة محرك ذراع ATC. استخدم مفتاح الربط المتخصص المناسب لتدويرهببطء وثبات. يجب أن يكون اتجاه الدوران متبعًا لاتجاه السكون الميكانيكي لذراع ATC (عادةً في اتجاه عقارب الساعة أو عكسها؛ راجع دليل المعدة). إذا واجهت زيادة مفاجئة في المقاومة، توقف فورًا وافحص صندوق الكامات بحثًا عن أجسام غريبة.

• إزالة الأداة:بعد تدوير ذراع ATC يدويًا بحيث يتحرر من تجويف عمود الدوران أو إناء الأداة، افحص هيكل ماسك ذراع ATC. بالنسبة للأذرع التي تحتوي على آلية تثبيت بنابض، ارفع مشبك النابض الخاص بالماسك بلطف باستخدام مفك مسطح الرأس، أو قم بفك برغي القفل على الذراع لتحرير قوة التثبيت على ساق السحب لحامل الأداة. أثناء القيام بذلك، ادعم الأداة بيد واحدة وأزلها بحذر باليد الأخرى لمنعها من السقوط وإتلاف طاولة العمل أو غطاء الماكينة.

4. العودة إلى السكون والتحقق من الدقة

بمجرد إعادة ذراع ATC يدويًا إلى موضع السكون (عادةً عموديًا)، حرر زر التوقف الطارئ. في وضع MDI، نفذ أكواد M لإعادة إناء الأداة إلى المجلة ولإعادة ذراع ATC إلى موضع السكون. تأكد من أن جميع مصابيح مؤشر الحالة طبيعية. ثم، قم بإجراء تغيير أداة تجريبي بدون أداة فعلية في الذراع لمراقبة سلاسة الحركة والاستماع لأي أصوات غير عادية. إذا بدا موضع تغيير الأداة غير صحيح، فأعد معايرة موضع التغيير باستخدام واجهة البارامترات المحددة من قبل صانع أداة الماكينة.

إذا لم تؤدِ الخطوات المذكورة أعلاه إلى حل المشكلة، أو إذا لاحظت أصواتًا غير طبيعية شديدة من صندوق الكامات، أو تشوهًا كبيرًا في ذراع ATC، أو تلفًا في تجويف عمود الدوران، فتوقف فورًا واتصل بمهندس الخدمة لدى الشركة المصنعة للمعدة لإجراء إصلاح متخصص.

ثالثًا: استراتيجيات منهجية للوقاية والصيانة

للتقليل بشكل جذري من حدوث التعليق أثناء تغيير الأداة، يُوصى بإنشاء نظام صيانة تنبؤية (PdM) قائم على مراقبة البيانات:

1. المعايرة الدورية للمكونات الأساسية

قم بمعايرة تمركزية ذراع ATC وتجويف عمود الدوران فصليًا باستخدام مؤشر قرصي. بالنسبة لمجلات الأدوات التي تستخدم نظام تحديد موضع ثلاثي النقاط، تأكد من أن قابلية تكرار إناء الأداة عند موضع التغيير تكون ضمن ±0.05 مم. افحص بانتظام دائرة التزييت في صندوق الكامات لضمان وصول الشحم (مثل الشحم القائم على الليثيوم) إلى أسطح الكامات لتقليل الاحتكاك والتآكل.

2. إدارة النظام الكهربائي والنسخ الاحتياطي للبارامترات

قم بانتظام بعمل نسخ احتياطي لبارامترات CNC وبرامج PMC وبرامج الماكرو عبر بطاقة CF أو الإيثرنت. هذا أمر بالغ الأهمية بشكل خاص لمتغيرات الماكرو المتعلقة بتغيير الأداة (مثل سلسلة #1000) وبارامترات المؤازرة لـ ATC لمنع الأخطاء الموضعية الناجمة عن فقدان البارامترات.

3. معايير التشغيل ومراقبة الإشارات

قم بتعزيز تدريب المشغلين، مع التأكيد على أنه لا ينبغي مطلقًا الضغط على أزرار التوقف الطارئ أو إعادة الضبط أثناء دورة تغيير الأداة، خاصة عندما يكون ذراع ATC في حالة حركة. فكر في إضافة منطق "منع مقاطعة دورة تغيير الأداة" إلى برنامج السلالم (Ladder). استفد من وظائف التشخيص الموجي في نظام CNC لمراقبة أوقات استجابة الإشارات الحرجة بشكل دوري مثل فك قابض عمود الدوران وحركة ذراع ATC، مما يسمح لك بالتنبؤ بتدهور أداء صمامات الملف اللولبي أو مفاتيح التقارب.

4. إدارة نظافة مصادر الطاقة

تأكد من عمل وحدة المرشح-المنظم-المزلق (F.R.L.) في نظام إمداد الهواء. حافظ على استقرار الضغط ضمن النطاق المقدر (عادة 0.5–0.7 ميجاباسكال، مع الالتزام الصارم بمواصفات المعدة). قم بتصريف المتكثفات من خزان استقبال الهواء بانتظام. يُعد ضغط الهواء غير الكافي سببًا رئيسيًا لعدم اكتمال فك قابض عمود الدوران، أو بطء ميلان إناء الأداة، أو الفشل في تحديد موضع ذراع ATC. يجب أن يكون هذا بندًا رئيسيًا في عمليات الفحص اليومية.

خاتمة

يُعد استقرار مبدل الأدوات الأوتوماتيكي من النوع الذراعي مؤشرًا أساسيًا على موثوقية مركز التشغيل الآلي. عند مواجهة عطل تعليق أثناء تغيير الأداة، فإن استخدام طرق استكشاف الأخطاء وإصلاحها العلمية والدقيقة، جنبًا إلى جنب مع المعايرة الدقيقة المنتظمة ومراقبة الحالة، يمكن أن يقلل بفعالية من متوسط وقت الإصلاح ويطيل عمر المعدة. ومن خلال وضع معايير تشغيل قوية ونظام صيانة شامل، يمكن للمصنعين تحسين قدرات التشغيل المستمر لخطوط الإنتاج الآلية لديهم بشكل كبير، مما يوفر أساسًا متينًا للتصنيع الذكي عالي الدقة والكفاءة.
