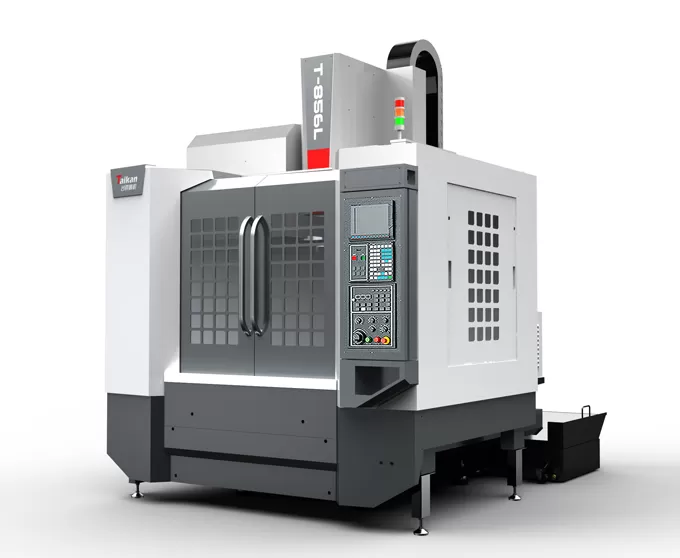

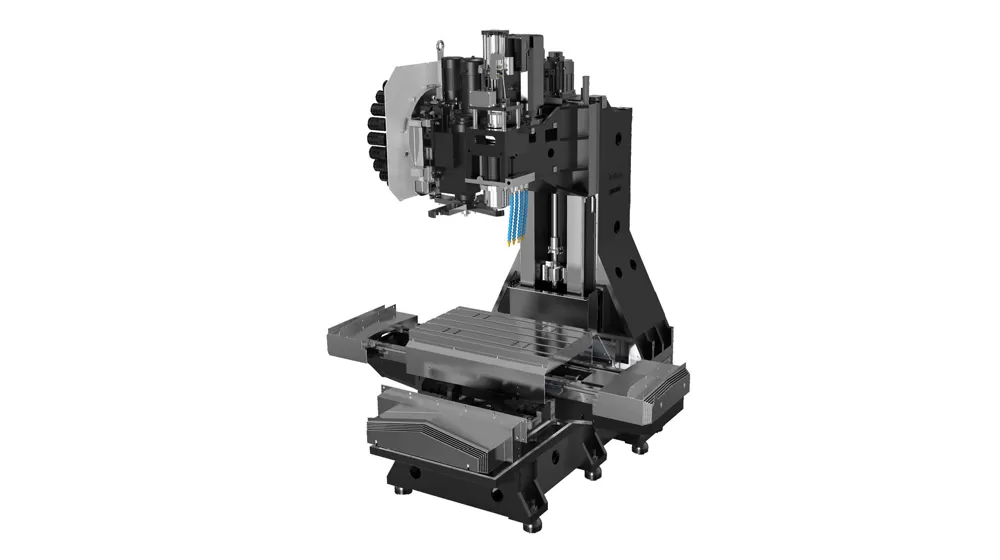

HT-856L مركز تصنيع عمودي عالي السرعة وعالي الدقة

مدى الحركة

حركة الطاولة (المحور X)

mm

800

حركة العربة (المحور Y)

mm

500

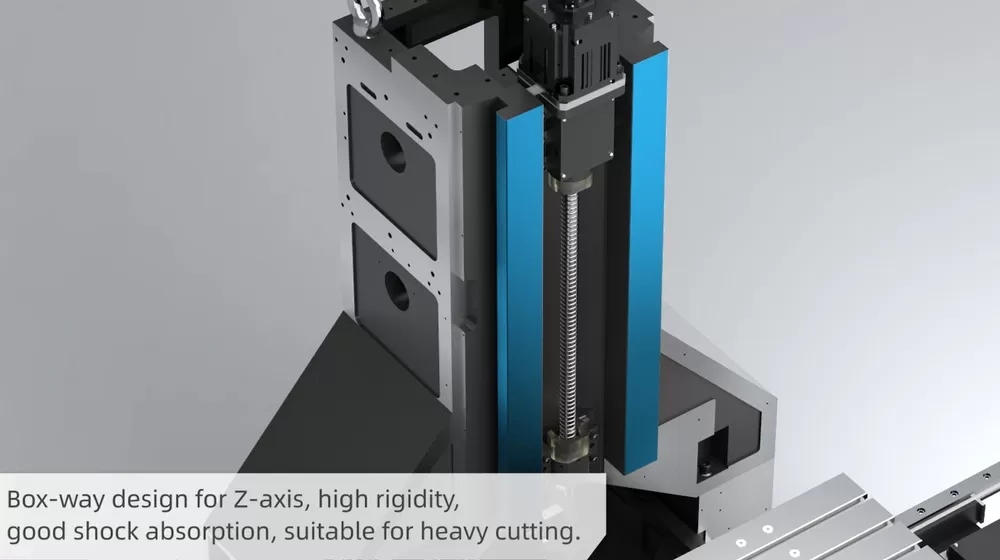

حركة رأس المغزل (المحور Z)

mm

600

المسافة من مقدمة المغزل إلى سطح الطاولة

mm

125～725

المسافة من مركز المغزل إلى سطح دليل العمود

mm

565

طاولة العمل

حجم الطاولة

mm

1000*500

الحمولة القصوى (حمل متساوٍ)

kg

500

شقوق T (عدد الشقوق - عرض الشق × المسافة)

mm

5-18*100

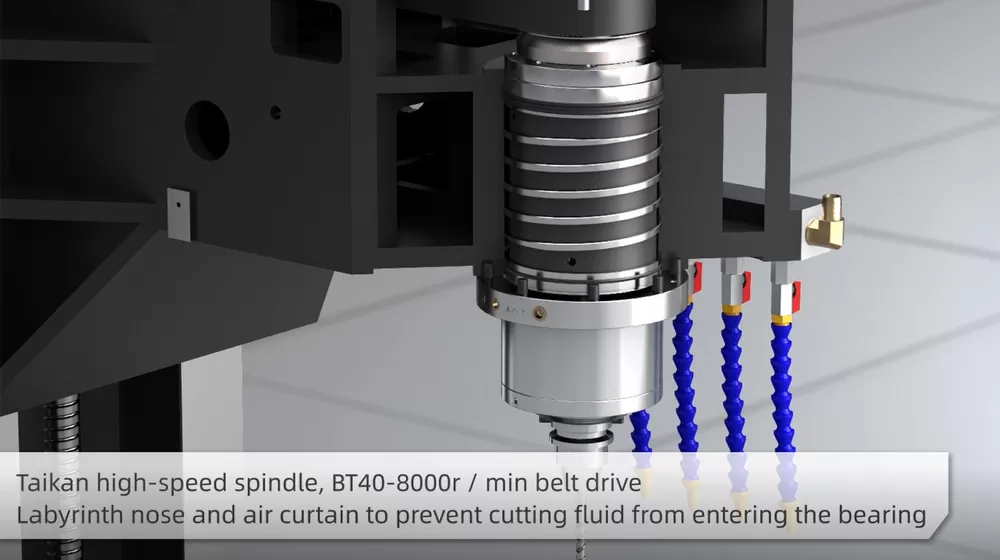

المغزل

قدرة المحرك (الاسمية/قصيرة الأمد)

kW

7.5/11

عزم المحرك (الاسمي/قصير الأمد)

N.m

35.8/95.5

مدى السرعة

دورة/دقيقة

50~8000 (سير)

قطر المغزل

mm

φ150

استدقاق المغزل

/

BT40

مواصفات البرشام

/

P40T-I（MAS403）

السرعة

مدى سرعة التغذية بالقطع

مم/دقيقة

1-10000

سرعة الحركة السريعة للمحاور X/Y/Z

م/دقيقة

36/36/24

الدقة

دقة التموضع (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (المدى الكامل)

التكرارية (X/Y/Z)

mm

0.005/0.005/0.008

مخزن الأدوات

سعة الأدوات

pcs

24

الوزن الأقصى للأداة

kg

7

الطول الأقصى للأداة

mm

250

القطر الأقصى للأداة (كامل / مجاور فارغ)

mm

Φ75/Φ150

أخرى

نظام التحكم الرقمي CNC

/

Mitsubishi M80VB

مصدر الهواء

Flow

لتر/دقيقة

≥280（ANR)

ضغط الهواء

MPa

0.6~0.8

سعة المعدة

KVA

25

سعة خزان سائل التبريد

لتر

300

حجم الماكينة

mm

2240*3144*3033

بالنسبة للمحاور X*Y*Z

الوزن (تقريبي)

Kg

4800
