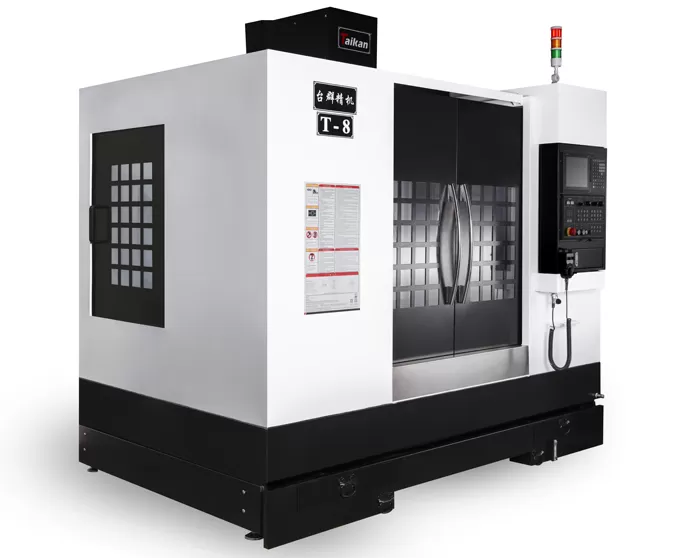

HT-8 مركز تصنيع عمودي ذو قضبان صندوقية

الحركات

حركة الطاولة (المحور X)

mm

800

حركة القاعدة المنزلقة (المحور Y)

mm

500

حركة رأس المغزل (المحور Z)

mm

500

المسافة من مقدمة المغزل إلى الطاولة

mm

130～630

المسافة من مركز المغزل إلى العمود

mm

500

الطاولة

حجم الطاولة

mm

1050×500

سعة تحميل الطاولة

kg

600

مجاري T (العدد-العرض×الخطوة)

mm

5-18×90

المغزل

قدرة المحرك (مستمر/30 دقيقة)

kW

7.5/11

نطاق السرعة

rpm

50～8000 (مدفوعة بالسير)

قطر المغزل

mm

φ150

نوع حامل الأداة

–

BT40

نوع برغي الشد

–

P40T-I（MAS403）

السرعة

نطاق معدل التغذية

مم/دقيقة

1-10000

سرعة الاجتياز السريع (X/Y/Z)

م/دقيقة

16/16/16

الدقة

دقة التموضع (X/Y/Z)

mm

0.008

GB/T18400.4 (المسافة الكاملة)

التكرارية (X/Y/Z)

mm

0.005

أخرى

نظام التحكم الرقمي

–

Mitsubishi M80VA

إمداد الهواء

Flow

لتر/دقيقة

الضغط

MPa

متطلبات الطاقة

kVA

25

سعة خزان سائل التبريد

لتر

200

أبعاد الآلة

mm

2710×2320×2740

اتجاهات المحاور X/Y/Z

وزن الآلة (تقريبًا)

kg

4950
