أهم 8 أعطال في ماكينات CNC وكيفية إصلاحها

في عالم التصنيع الميكانيكي عالي الأتمتة، يُعد التشغيل المستقر لماكينة CNC (التحكم الرقمي بالحاسوب) المحرك المباشر لإنتاجية التصنيع ودقة التشغيل. ومع تحول الصناعة نحو التصنيع الذكي، تتطور عملية تشخيص أعطال المعدات من "الصيانة التفاعلية" التقليدية إلى "الصيانة التنبؤية" القائمة على البيانات.

بالنسبة لمهندسي الخدمة الميدانية ومديري الورش، فإن مواجهة رمز إنذار أو خلل في التشغيل تتطلب أكثر من مجرد إصلاح سريع؛ بل تتطلب فهم الآلية الأساسية. تقدم هذه المقالةتحليل الأسباب الجذريةتحليلاً لثمانية أعطال شائعة في ماكينات CNC. سنستكشف الأسباب الجذرية، ومنطق التشخيص، والحلول النظامية لمساعدة الشركات على تحقيق أقصى قدر من الفعالية الإجمالية للمعدات (OEE).

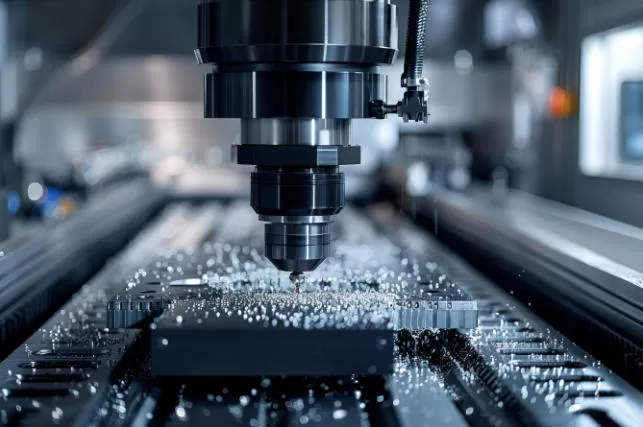

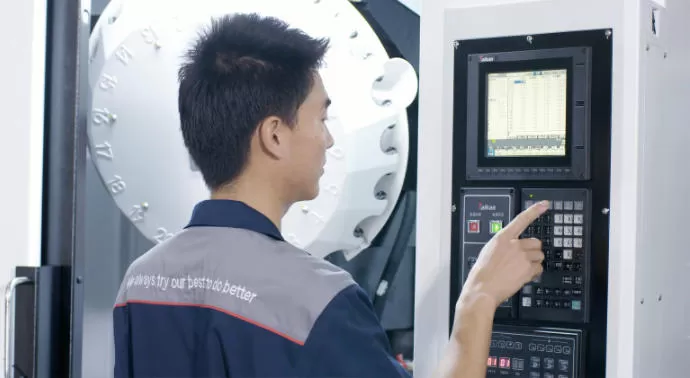

1. أعطال نظام CNC: تشخيص مشترك للأجهزة والبرمجيات

آلية العطل:
يُعتبر نظام CNC "العقل" المدبر للماكينة. عادةً ما يحدث تجمّد النظام أو الشاشة السوداء بسبب دائرة مؤقت المراقبة (watchdog timer) في العتاد، أو تلف منطق برمجيات النظام، أو فقدان المعلمات الحرجة. وعرض كود الإنذار هو وظيفة التشخيص الذاتي للنظام التي تحدد خللاً معيناً.

التشخيص المتعمق والحلول:

• مستوى العتاد:أولاً، تأكد من استقرار مصدر الطاقة (تيار مستمر 5 فولت/24 فولت) لوحدة NCU أو PCU. يمكن أن تؤدي تقلبات الجهد إلى تشغيل غير منتظم لوحدة المعالجة المركزية. إذا استمر العطل بعد إعادة التشغيل، فتحقق من جهد بطارية اللوحة الأم؛ فقد يؤدي انخفاض الجهد إلى فقدان المعلمات في ذاكرة SRAM (ذاكرة الوصول العشوائي الساكنة).

• البرمجيات والمعلمات:بالنسبة لأعطال بدء تشغيل النظام، فكر في إجراء "مسح كلي" أو إعادة تهيئة (مثل إعادة ضبط NCK في أنظمة تحكم Siemens أو مسح PSRAM في FANUC). لاستكشاف الإنذارات الكاذبة، استخدم وظيفة مراقبة مخطط السلم (ladder diagram) في PLC (المتحكم المنطقي القابل للبرمجة). يتيح تتبع حالة الإشارة (عبر جداول حالة واجهة الإدخال/الإخراج) تحديدًا سريعًا لأجهزة الاستشعار أو المشغلات الخارجية المعطلة.

• رؤية صناعية:تتميز أنظمة CNC الحديثة المتطورة بتشخيص عن بُعد متكامل. من خلال مراقبة سجلات النظام في الوقت الفعلي عبر إنترنت الأشياء الصناعي (IIoT)، يمكن للفنيين إجراء تعديلات على المعلمات عن بُعد وتصحيح الثغرات.

2. أعطال عمود الدوران: تحليل الاهتزاز وتحسين القيادة

آلية العطل:
بصفته قلب الماكينة النابض، غالبًا ما ينبع اهتزاز عمود الدوران غير الطبيعي من عدم الاتزان الميكانيكي (مثل سوء التوازن الديناميكي للأداة/الحامل)، أو تآكل المحامل (مما يؤدي إلى زيادة الخلوص)، أو فقدان الشد في مكونات النقل (السيور/التروس). وعادةً ما ترتبط السرعة غير المستقرة بمعلمات غير صحيحة لحلقة السرعة في مشغل السيرفو أو تداخل إشارة التغذية الراجعة من المشفر (الإنكودر).

التشخيص المتعمق والحلول:

• التشخيص الميكانيكي:استخدم محلل اهتزاز لاكتشاف الترددات المميزة لمحامل عمود الدوران، للتمييز بين ضعف التشحيم (اهتزاز عالي التردد) وإجهاد مجاري المحامل (صدمات منخفضة التردد). بالنسبة لنظم السير، تحقق من الشد وفقًا لمواصفات الشركة المصنعة باستخدام مقياس الشد.

• التشخيص الكهربائي:بالنسبة لتقلبات السرعة، ركز على كابل التغذية الراجعة من المشفر. تأكد من استخدامه لزوج مجدول محمي مع تأريض مخصص لمنع التداخل. قم بتشغيل وظيفة "الضبط التلقائي" (Auto-tuning) على المشغل لتحسين معاملات PID لحلقتي السرعة والتيار، مما يطابق خصائص المحرك مع الحمل الميكانيكي تمامًا.

• أهمية الصيانة:بالنسبة لأعمدة الدوران المدمجة بمحرك، يجب الالتزام الصارم بنوع مادة التشحيم المحددة وفترات إعادة التشحيم. يمكن أن يكون الإفراط في التشحيم ضارًا مثل نقصه، مما يؤدي إلى سوء تبديد الحرارة والالتصاق.




3. أعطال نظام الحركة التغذوية: تعويض الفجوة العكسية ومطابقة السيرفو

آلية العطل:
تنجم حركة "الالتصاق- الانزلاق" (stick-slip) في المحاور (الحركة المتقطعة) أساسًا عن اختلاف كبير بين معامِلات الاحتكاك السكوني والحركي، أو عدم كفاية صلابة نظام السيرفو لتحقيق الاستقرار عند السرعات المنخفضة. ويرتبط عدم دقة التموضع عادةً بتآكل في ناقل الحركة الميكانيكي (مثل نقص الشد المسبق في اللولب الكروي، أو ارتخاء القارنات)، أو ضبط غير صحيح لخطأ المتابعة في نظام السيرفو.

التشخيص المتعمق والحلول:

• التعويض الميكانيكي: تحقق بانتظام من دقة التموضع والتكرارية باستخدام مقياس التداخل الليزري. قم بتعويض المنطقة الميتة عند الانعكاس بإدخال القيم المقاسة عبر معامل "تعويض الفجوة العكسية" (Backlash Compensation) في نظام CNC. إذا كانت الفجوة العكسية كبيرة جدًا (عادةً أكبر من 0.02-0.03 مم)، افحص الشد المسبق في صامولة اللولب الكروي أو استبدل المكونات البالية.

• تحسين السيرفو: في حالة إنذارات تجاوز حدود الحركة، بالإضافة إلى الاسترداد اليدوي، تحقق من معاملات الحدود البرمجية (مثل معاملات FANUC 1320/1321) وموثوقية مفاتيح الحد الميكانيكية.

• الصيانة الدقيقة: في الماكينات الثقيلة، تحقق من وظائف نظام تشحيم الموجهات. يؤدي فشل التشحيم إلى تدمير طبقة الزيت على الموجهات مباشرة، مما يسبب حركة التصاق-انزلاق وتآكل مبكر.

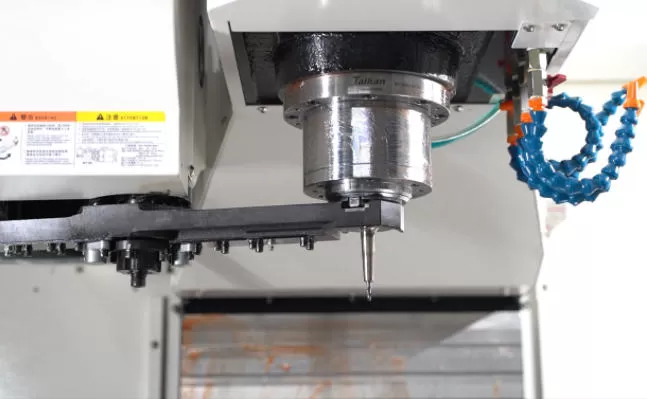

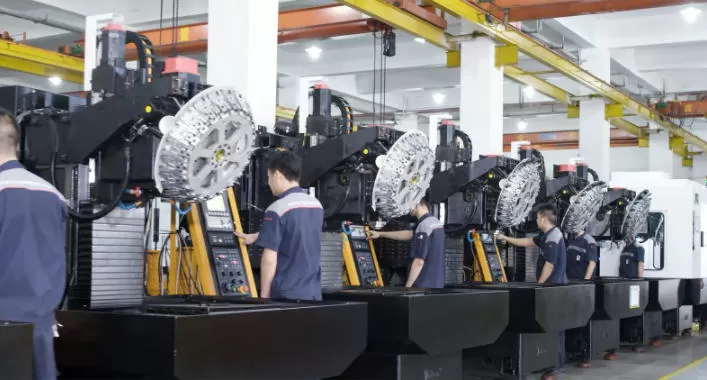

4. أعطال نظام تغيير العدة: تحليل منطقي لتدفق الإشارات والترابط الميكانيكي

آلية العطل:
أعطال مبدل العدة التلقائي (ATC) فيماكينات CNCغالبًا ما تنبع من تفاعل معقد بين المشكلات الميكانيكية والكهربائية. ينتج فشل إمساك الأداة عادةً عن إجهاد النوابض القرصية في آلية قضيب السحب أو قصر شوط أسطوانة فك التثبيت. بينما يحدث الانحشار أثناء تغيير الأداة بسبب إشارات تعشيق خاطئة تعطل العمليات التسلسلية مثل إمالة الوعاء ودوران أو مد ذراع المناول.

التشخيص المتعمق والحلول:

• المنطق الهوائي/الهيدروليكي: تحقق من مفتاح الضغط في النظام الهوائي للتأكد من تشغيله بشكل صحيح. افحص ملفات صمامات الملف اللولبي الهيدروليكية بحثًا عن التصاق. بالنسبة لقضبان السحب الهيدروليكية، تحقق من مستويات السائل والأختام بحثًا عن تسرب داخلي قد يقلل من قوة التثبيت.

• التعشيق الإشاري: استخدم شاشة حالة PLC لمراقبة تسلسل تغيير الأداة. في حالة سقوط الأداة، أعط الأولوية لفحص مستشعرات موضع ذراع المناول (مثل المفاتيح المغناطيسية أو مفاتيح القرب) بحثًا عن تلف الإشارة أو تأخرها. تحقق من أن توجيه عمود الدوران دقيق ومتناسق.

• المحاذاة الدقيقة: يجب الحفاظ على المحاذاة بين ذراع المناول ووعاء الأداة وعمود الدوران ضمن تفاوتات بمستوى الميكرون. استخدم أداة قياسية أو مقياس ضبط لمعايرة أصل الذراع بدقة.

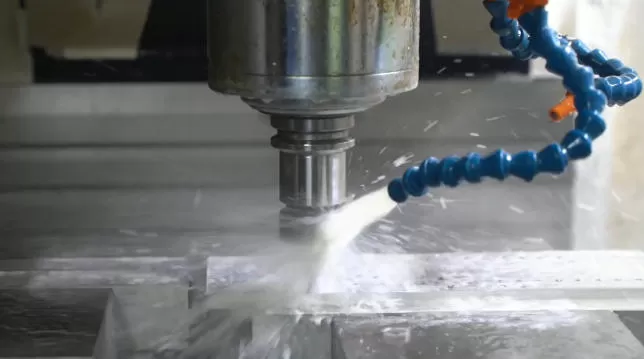

5. أعطال نظام التبريد: مراقبة التدفق والترشيح

آلية العطل:
غالبًا ما تنشأ أعطال نظام التبريد من "الانسداد". يمكن أن تؤدي الرقائق المعدنية المتراكمة في سائل التبريد إلى سد الخطوط أو إتلاف دافع المضخة. وعادةً ما يحدث فصل الحمل الزائد للمحرك بسبب توقف المضخة عن الحركة أو فقدان طور في مصدر الطاقة.

التشخيص المتعمق والحلول:

• الفحص الكهربائي: قم بقياس مقاومة الأطوار الثلاثة لمحرك مضخة التبريد للتأكد من توازنها وفحص مقاومة العزل. بالنسبة للمضخة التي لا تعمل، بالإضافة إلى فحص الطاقة الرئيسية، تأكد من أن مرحل الحمل الزائد الحراري لم ينفصل ويحتاج إلى إعادة ضبط.

• إدارة السوائل: الخطوة الأولى هي تنظيف خزان سائل التبريد واستبدال/تنظيف المرشحات. بالنسبة لتسربات الخطوط، حدد ما إذا كانت ناتجة عن ارتخاء الوصلات أو تلف الخراطيم بسبب تآكل سائل التبريد. يوفر تنفيذ مفاتيح المستوى ومستشعرات التدفق مراقبة فورية لمنع احتراق قطعة العمل بسبب نقص سائل التبريد.

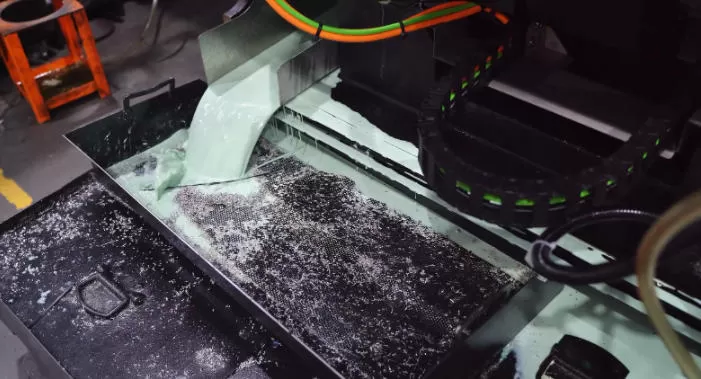

6. أعطال ناقل الرقائق: الحمل الزائد للعزم والانحشار الميكانيكي

آلية العطل:
يتعطل ناقل الرقائق (عادةً من النوع ذي السير المفصلي أو اللولبي) عندما لا يعمل المحرك (مشكلة في الطاقة/كهربائية) أو عندما لا يتم تفريغ الرقائق بكفاءة (حمل ميكانيكي زائد). غالبًا ما يرجع هذا الحمل الزائد إلى حجم قطع كبير جدًا أو خروج السلسلة عن المسار وانحشارها بسبب الشد غير المناسب.

التشخيص المتعمق والحلول:

• معالجة الحمل الزائد:عند حدوث إنذار الناقل، قم أولاً بإزالة أي رقائق متراكمة عند المدخل والمخرج. أدر عمود المحرك (أو القارنة) يدويًا لتحديد ما إذا كانت الآلية عالقة ميكانيكيًا.

• الصيانة الميكانيكية:افحص السير المفصلي بحثًا عن التآكل واضبط شد السلسلة وفقًا للدليل (على سبيل المثال، بعضماكينات CNC VMCتحدد ارتخاءً للسير بمقدار 6–10 مم). يمكن أن يؤدي التحميل الزائد المزمن إلى تلف فيوز محرك القيادة أو إتلاف محدد العزم.

• التكامل الآلي:قم ببرمجة الناقل ليعمل بشكل متقطع بالتزامن مع دورة التشغيل، مما يمنع حدوث طفرات كبيرة من الرقائق التي قد تغمر النظام.

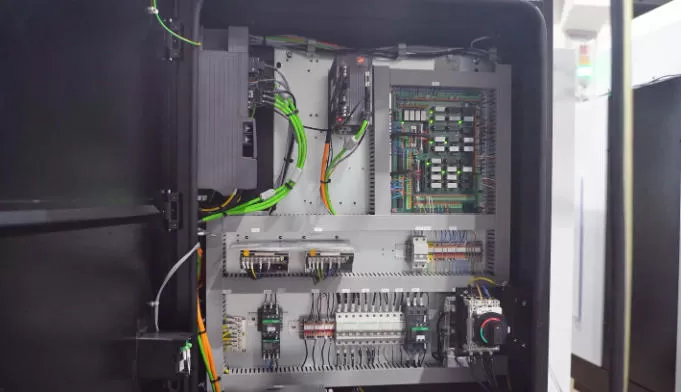

7. أعطال النظام الكهربائي: كبت التشويش وتقادم المكونات

آلية العطل:
غالبًا ما تكون الأعطال الكهربائية هي الأكثر عشوائية. تؤدي تآكل نقاط تلامس الموصلات (الكونتاكتورات) إلى دوائر متقطعة، بينما يمكن لملف مرحل معطل أن يجعل دائرة التحكم خاملة. بالإضافة إلى أعطال المكونات، يُعد التداخل الكهرومغناطيسي (EMI) مسببًا رئيسيًا، حيث يُفسد إشارات المشفر غالبًا ويسبب "تأتأة" في المحاور أو انحرافًا في الموضع.

التشخيص المتعمق والحلول:

• فحوصات على مستوى المكونات:استخدم مقياس متعدد لقياس انخفاض الجهد عبر نقاط التلامس للتحقق من المقاومة الزائدة. بالنسبة لمزودات الطاقة ذات الوضع المبدلي، قم بقياس جهد الخرج للكشف عن التموج الزائد.

• إجراءات مواجهة الضوضاء:التزم بصرامة بممارسات التمديد التي تفصل كابلات الإشارة عن كابلات الطاقة. بالنسبة للمشغلات (محركات التردد المتغير VFDs) التي تسبب تداخلاً، قم بتركيب مرشحات التوافق الكهرومغناطيسي (EMC) على مدخل الطاقة وتأكد من أن مقاومة التأريض للماكينة أقل من 1 أوم.

• المراقبة التنبؤية:يمكن أن يؤدي استخدام التصوير الحراري بالأشعة تحت الحمراء لفحص الخزانة الكهربائية إلى تحديد "البقع الساخنة" الناتجة عن التوصيلات الرديئة أو المكونات المعطلة بفعالية قبل أن تتسبب في توقف التشغيل.




8. أعطال الدقة: تعويض الأخطاء الهندسية والحرارية

آلية العطل:
يُعد عدم تحقيق تفاوتات القطعة مشكلة معقدة متعددة الجوانب. قد ينبع منفقدان الدقة الهندسية(مثل تغيرات في استواء الماكينة، أو تآكل استقامة الموجهات)،انحراف نظام العملية(انحراف الأداة/قطعة العمل)، أوالأخطاء الحرارية(تمدد عمود الدوران، التمدد الحراري للولب الكروي).

التشخيص المتعمق والحلول:

• المعايرة الهندسية: استخدم ميزانًا إلكترونيًا ومقاييس تداخل ليزرية للتحقق من الدقة الهندسية الأساسية (مثل استواء الطاولة، تعامد عمود الدوران مع المحاور). إذا كانت خارج التفاوتات، تتراوح الإجراءات التصحيحية من الكشط الدقيق إلى ضبط قواعد التسوية.

• تعويض الخطأ الحراري: بالنسبة للانحراف البعدي أثناء دفعات الإنتاج الطويلة، قم بتطبيق تعويض الخطأ الحراري. يتضمن ذلك وضع مستشعرات درجة الحرارة (مثل مقاومات PT100 RTD) في نقاط رئيسية، وإنشاء نموذج تشوه حراري (باستخدام الشبكات العصبية مثلًا)، وجعل نظام CNC يعوض حركة المحاور في الوقت الفعلي.

• تحسين العملية: تحقق من تآكل الأداة (الذي يمكن مراقبته عبر حمل عمود الدوران)، وتأكد من أن معاملات القطع (السرعات، التغذية، عمق القطع) مثالية لمنع الاهتزاز أو الانحراف الناجم عن العملية.




9. الخاتمة

إن مشهد تشخيص أعطال ماكينات CNC يدخل بقوة حقبة جديدة قائمة على البيانات. من خلال الجمع بين فهم عميق لـتقنيات معالجة الإشاراتالآليات الفيزيائيةالمتقدمة (مثل تحليل الاهتزاز وتحليل بصمة تيار المحرك)، يمكن للمهندسين ليس فقط حل المشكلات القائمة بشكل أسرع ولكن أيضًا التنبؤ بالمشكلات المستقبلية ومنعها من خلال المراقبة المستمرة للحالة. إن إتقان منطق التشخيص الموضح أعلاه هو خطوة أساسية في التطور من "فني صيانة" إلى "مدير صحة ماكينة التشغيل".مع
