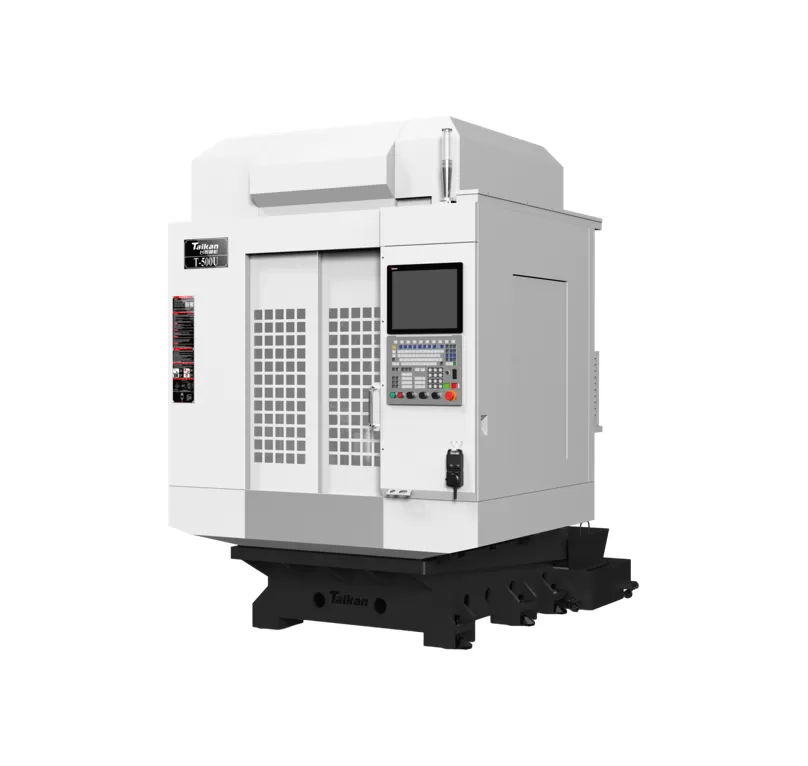

خصائص مركز تشغيل التنقيط بخمسة محاور HT-500U

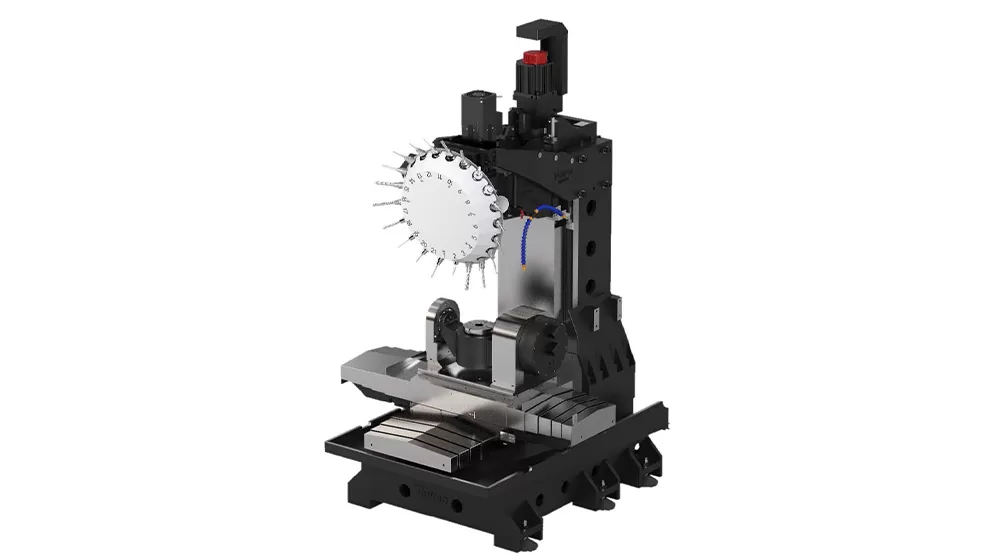

هيكل مستقر

يعتمد الهيكل الأساسي على 6 أرجل داعمة من خلال التحليل الرقمي والتصميم الخاص.
يستخدم الحديد الزهر عملية صب ميهانيت ويتم معالجته حرارياً بالكامل لإزالة الإجهاد الداخلي، مما يحسن بشكل كبير صلابة الماكينة ومقاومتها للاهتزاز، مما يضمن استقراراً جيداً أثناء عمليات القطع عالية السرعة أو الثقيلة.
تعتمد أداة الماكينة على تصميم معياري ويمكن تسلسلها وتخصيصها حسب الطلب في السوق.

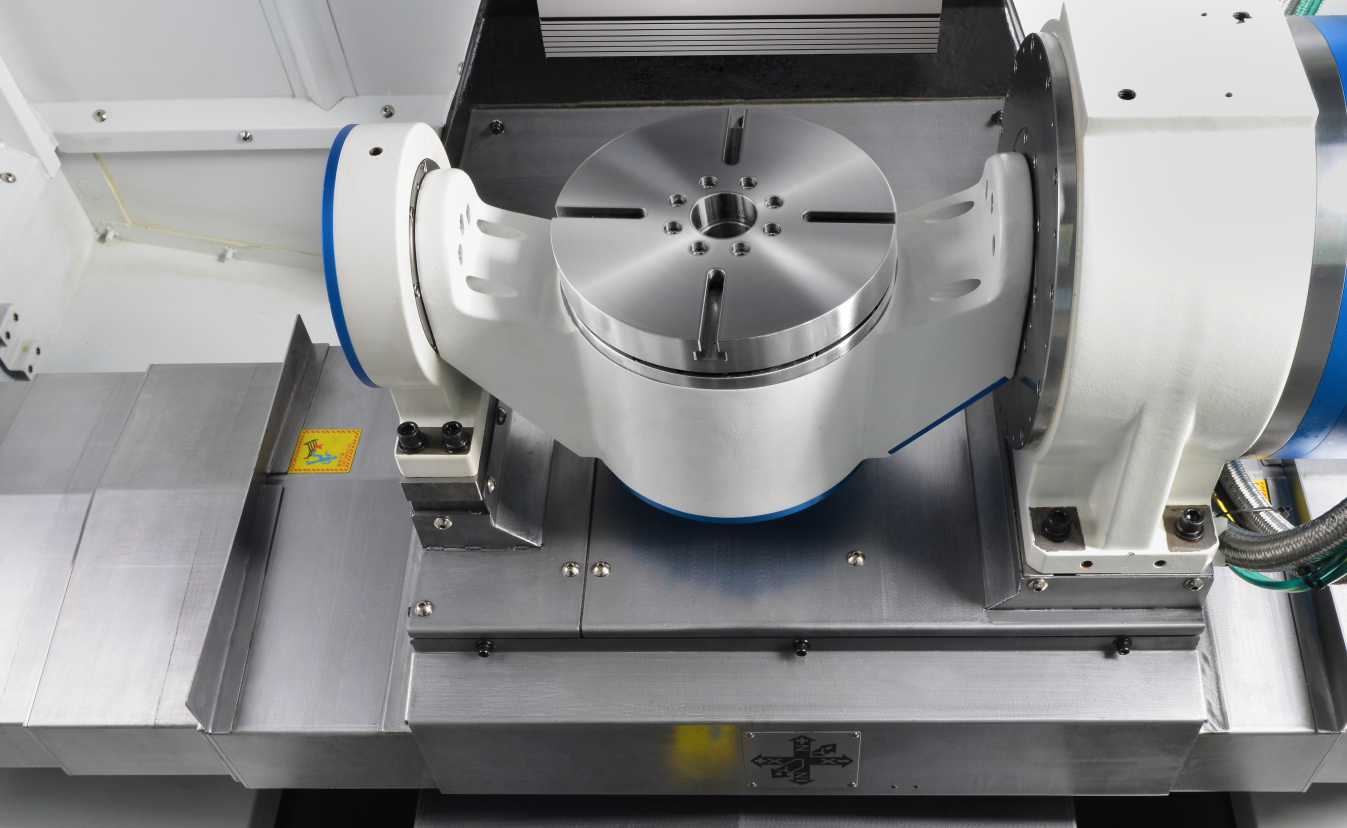

طاولة دوارة عالية السرعة

يستخدم المحور A/C طاولة دوارة ذات محرك مباشر DD. تستخدم الطاولة الدوارة محرك عزم لدفع الحمل مباشرة. لا تحتوي على جهاز تخفيض السرعة ولها هيكل مضغوط. يمكنها تحقيق قطع عالي السرعة وعالي العزم، مع سرعة أعلى ودقة أعلى؛
زاوية دوران المحور A/C للطاولة الدوارة: ±110/360°، مما يلبي احتياجات التصنيع لمعظم الأجزاء؛ السرعة القصوى للمحور A/C هي 200/250 دورة في الدقيقة، مما يحسن كفاءة التصنيع بشكل كبير.

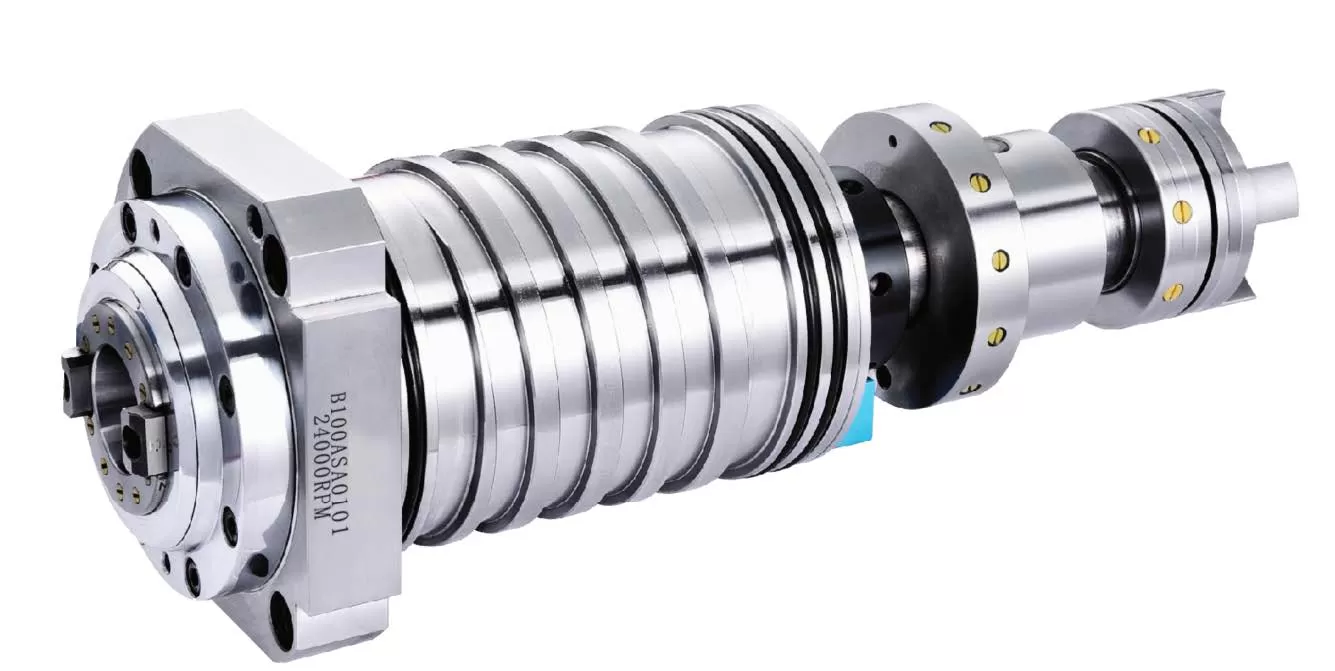

مغزل عالي السرعة مطور ذاتيًا

تم تطوير المغزل الدقيق عالي الدقة مقاس 24000 دورة في الدقيقة والمربوط مباشرةً من قبل شركة تايكان، وقد تم التحقق منه عبر 90,000 وحدة، ويتميز بسرعة عالية واستجابة سريعة. كما أن استخدام المحامل الكروية السيراميكية يعمل على إطالة عمر المغزل بشكل كبير.
يتم تشغيل محرك المغزل والمغزل بواسطة الربط المباشر، مما يقلل من أخطاء التشغيل عالي السرعة. ويتم الاستفادة القصوى من قوة الإخراج العالية في المعالجة عالية السرعة والفعالة.

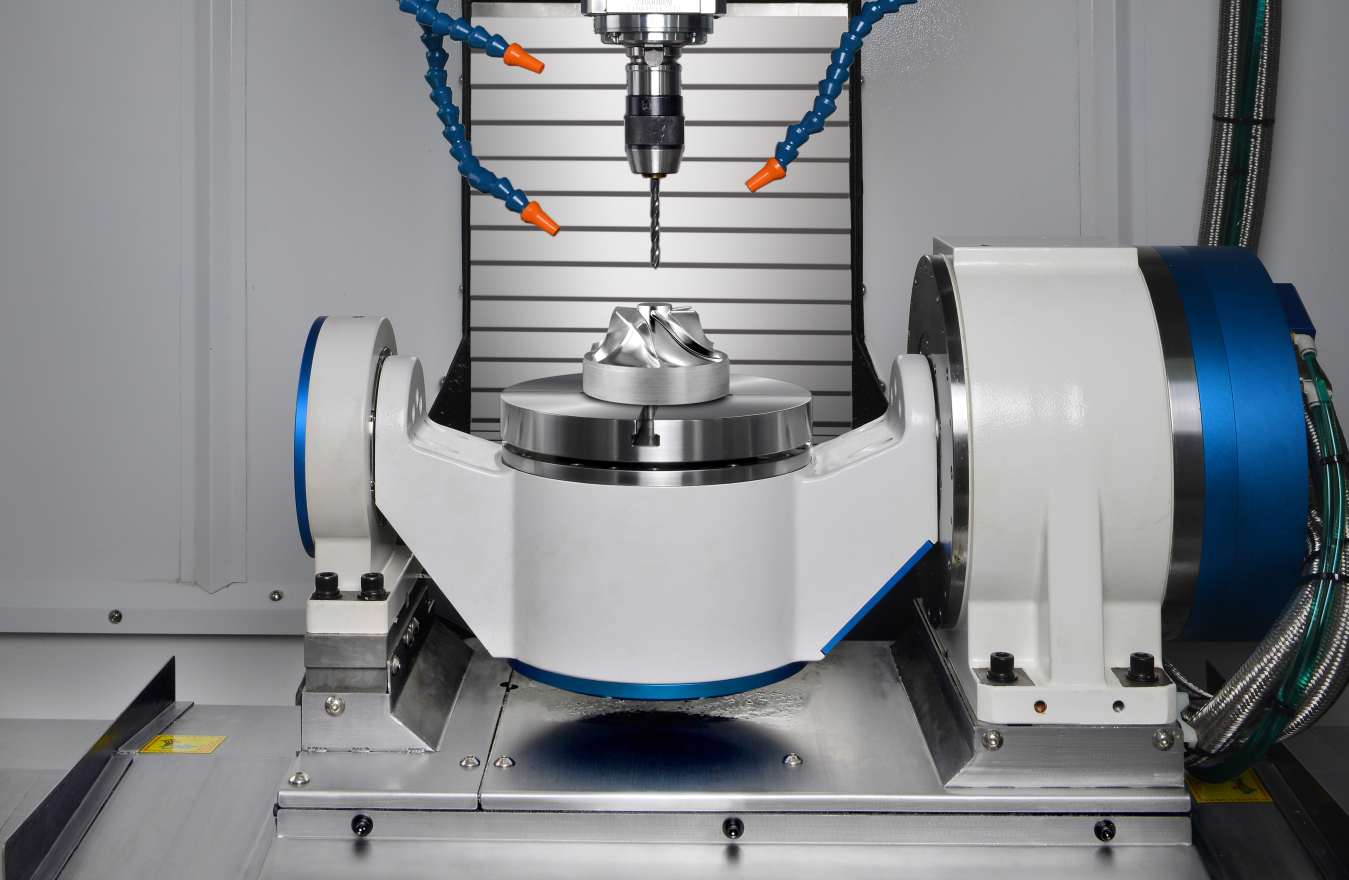

تصميم معياري

تعتمد آلة الأداة على تصميم معياري، يمكن تسلسله وتخصيصه وفقًا لطلب السوق.
تكلفة التخصيص للعملاء المختلفين أقل.

تطبيق مركز التشغيل HT-500U للثقب والتنقيب المتزامن بخمسة محاور

تصنيع متزامن بخمسة محاور، تثبيت لمرة واحدة لتشغيل متعدد الأسطح بكفاءة. تشغيل عالي السرعة وعالي الدقة للأسطح المنحنية المعقدة والتجاويف المعقدة. توفير تكلفة المساحة، اقتصادي وعملي.

مثال قطعة العمل 1

مثال قطعة العمل 2

مثال قطعة العمل 3

مثال 4 لقطعة العمل

مثال 5 لقطعة العمل

مثال قطعة العمل 6

مثال قطعة عمل 7

مواصفات مركز التثقيب خماسي المحاور HT-500U

NAME			UNIT	المواصفة	ملاحظات
الحركة المدى	حركة الطاولة (محور X)		مم	500
	حركة السرج (محور Y)		مم	400
	حركة رأس المغزل (محور Z)		مم	350
	المسافة من طرف المغزل إلى سطح الطاولة		مم	60～410
	المسافة من مركز المغزل إلى سطح تركيب سكة توجيه العمود		مم	474
دوارة طاولة	نوع المحرك		/	طاولة دوارة بعزم مزدوج Dd
	دوارة حجم الطاولة		مم	Φ200
	أقصى قطر تشغيلي		مم	Φ350
	عدد طاولات العمل من نوع T - العرض		مم	4*12
	طاولة دوارةسعة حمولة الطاولة		كغم	عمودي 35 / أفقي 45
	الطاقة المقدرة (A/C)		كيلوواط	3.29/0.975
	زاوية الإمالة		°	±110
	أقصى سرعة (A/C)		دورة في الدقيقة	250/250
	العزم المقدر (A/C)		ن.م	105/35.5
المغزل	قدرة المحرك (المقدرة/القصيرة الأمد)		كيلوواط	3.7/5.5
	عزم المحرك (المقدر/القصير الأمد)		ن.م	11.6/17.4
	سرعة محرك المغزل		دورة في الدقيقة	20-24000
	قطر المغزل		مم	Ф100
	مخروطية المغزل		/	BT30
السرعة	نطاق معدل تغذية القطع		مم/دقيقة	1-15000
السرعة	سرعة سريعة للمحاور X/Y/Z		م/دقيقة	48/48/48
Aلدقة	دقة التموضع (X/Y/Z)		مم	0.006	GB/T18400.4 （المسار الكامل）
	التكرارية (X/Y/Z)		مم	0.004	GB/T18400.4 （المسار الكامل）
	دقة التموضع (A/C)		ثانية قوسية	±10
	التكرارية (A/C)		ثانية قوسية	5
عدة المخزن	سعة مخزن العدة		T	21
	أقصى وزن للعدة		كغم	3
	أقصى طول للعدة		مم	300
	أقصى قطر (عدة كاملة/أداة فارغة مجاورة)		مم	Ф60/Ф80

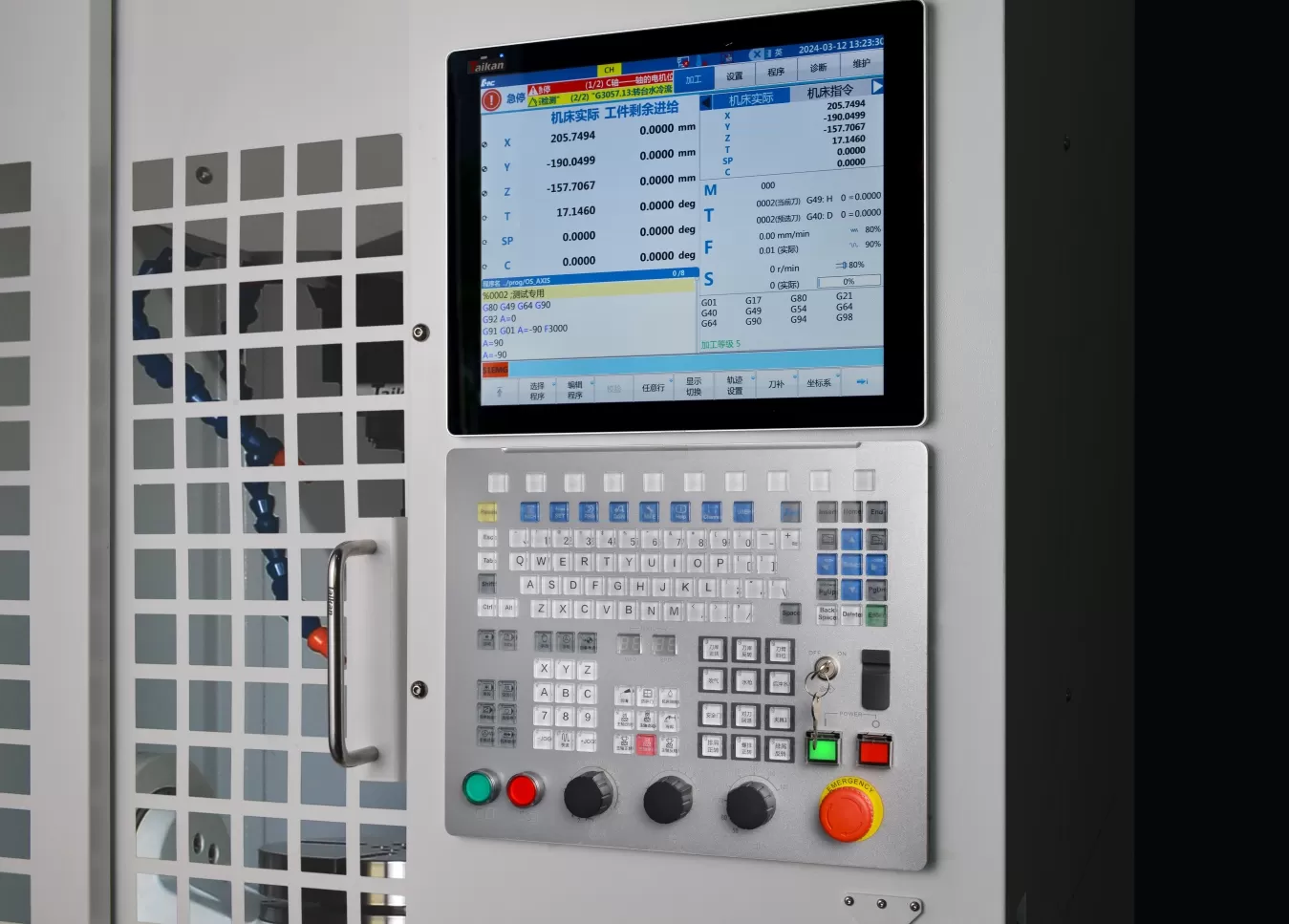

أخرى	نظام التحكم الرقمي			Huazhong نظام 848D	الحزمة ب
	مصدر الهواء	معدل التدفق	لتر/دقيقة	≥200（ANR）
	مصدر الهواء	ضغط الهواء	ميغاباسكال	0.6-0.8
	سعة المعدات		كيلو فولط أمبير	20
	أقصى سعة لخزان سائل التبريد		لتر	145
	أبعاد الآلة		مم	170024202520	المقابلة للمحاور XYZ
	الوزن الرئيسي (تقريباً)		كغم	3300
