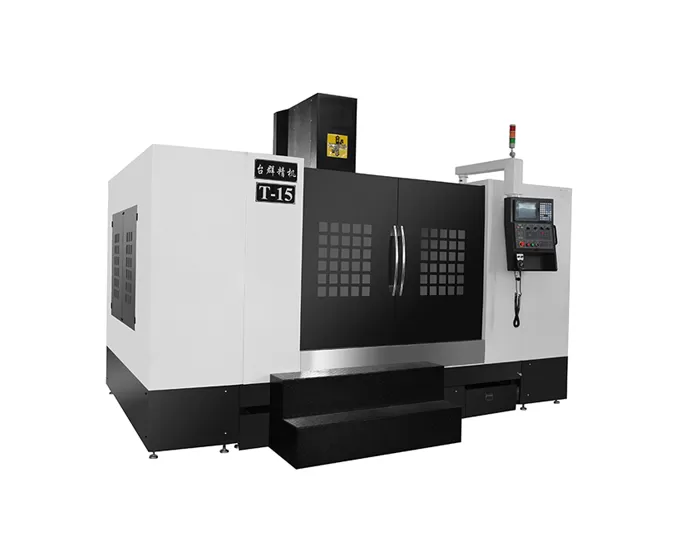

هيكل الجهاز

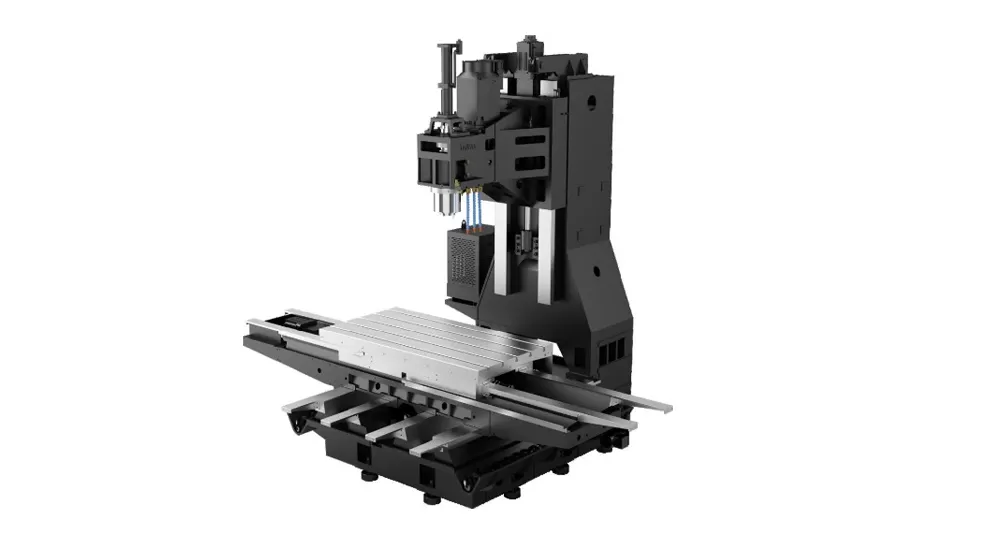

هيكل عامود ثابت عبر الانزلاق مع قاعدة مستقرة كبيرة الحجم لضمان قدرة تحمل حمولة عالية.
مصنوع من الحديد الزهر عالي القوة ، مما يوفر صلابة ممتازة ودقة ثابتة.
دليل صندوق ثلاثي المحاور
تم تجهيز محاور X و Y و Z بمسارات إرشادية من الحديد الزهر المصبوب بدقة ، مع سطح مركب مرتبط بطبقة PTFE (بولي تترافلوروإيثيلين).
يوفر هذا التصميم صلابة عالية وامتصاص ممتاز للصدمات ، مما يجعله مثاليًا للقطع الثقيل للفولاذ عالي الصلابة.

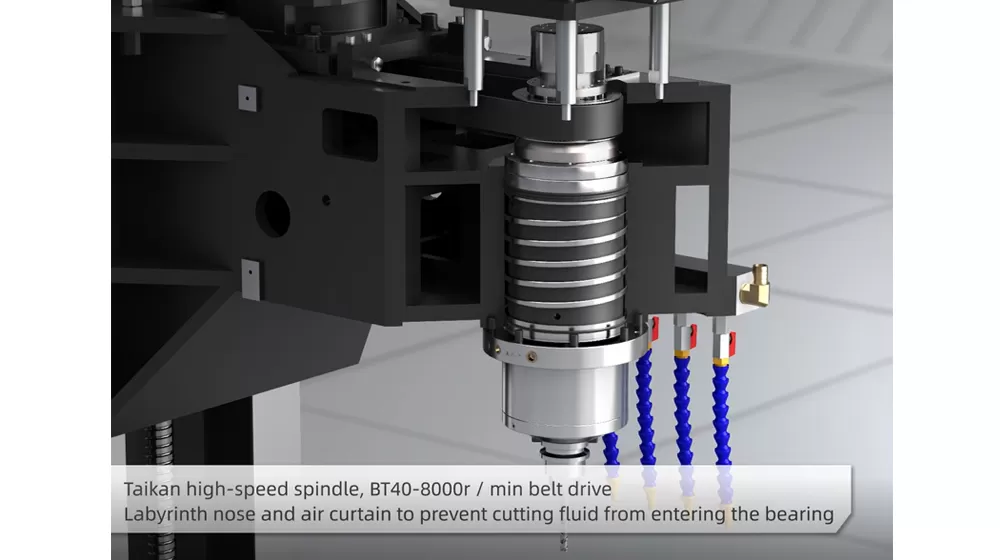

مغزل
وحدة مغزل عالية السرعة (BT50 ، 8000r/min) مع تصميم متاهة وحماية ستارة الهواء ، مما يمنع سائل القطع من دخول محامل المغزل.
ثقل موازنة للمحور Z

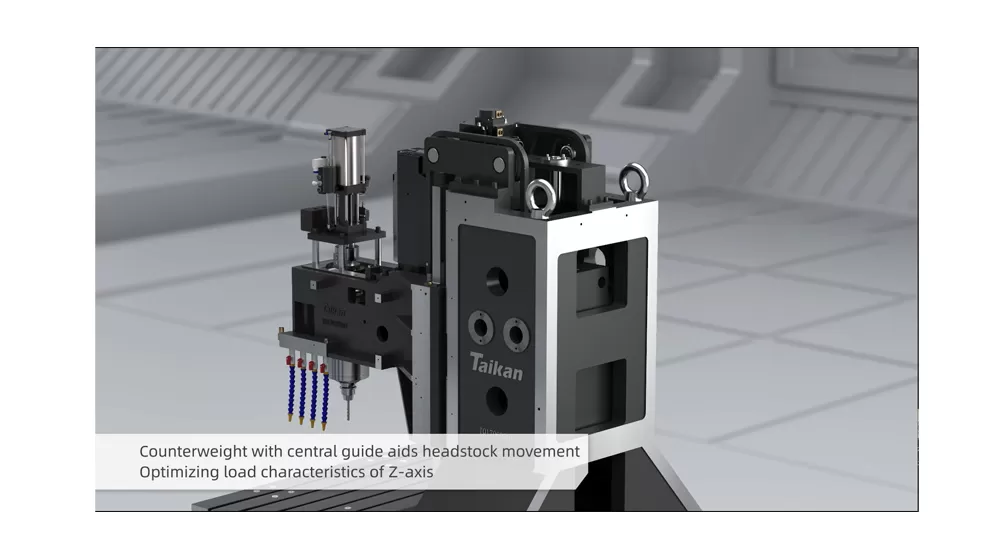

ثقل موازن مع مساعدة دليل مركزي حركة headstock
تحسين خصائص الحمل للمحور Z
تستخدم بشكل رئيسي في صناعة تصنيع القوالب ، كما أنها قابلة للتطبيق على نطاق واسع في الفضاء ، ومعدات الطاقة ، وتصنيع السيارات ، والأجهزة الطبية ، وغيرها من الصناعات.

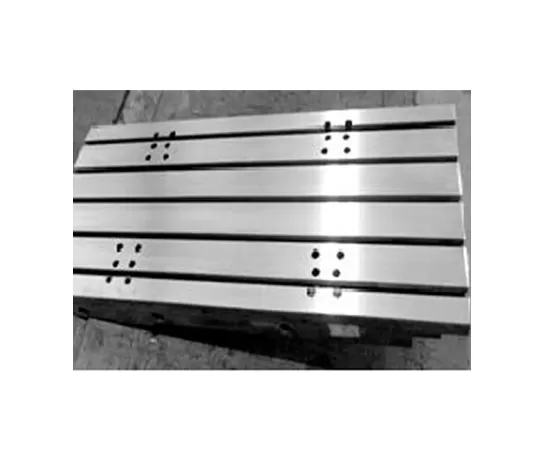

مثال الشغل 1

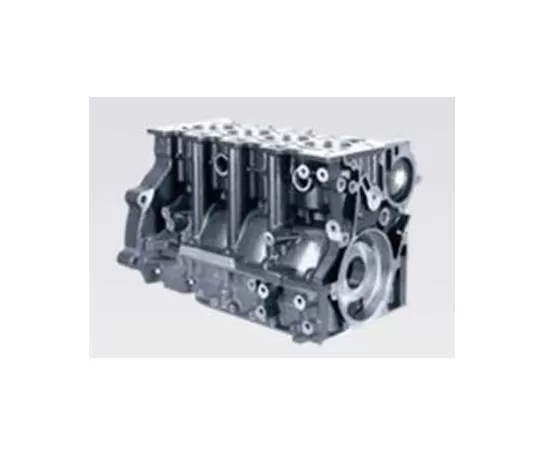

مثال الشغل 2

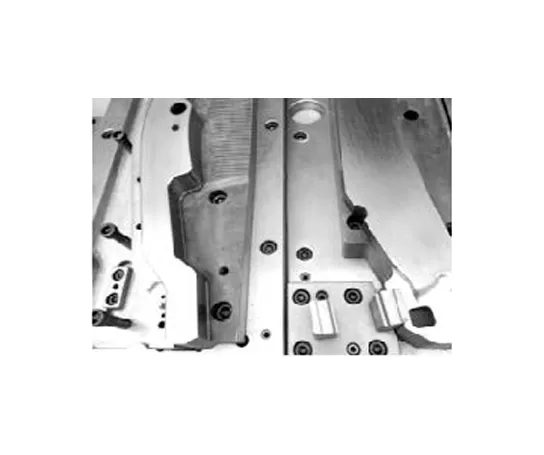

مثال الشغل 3

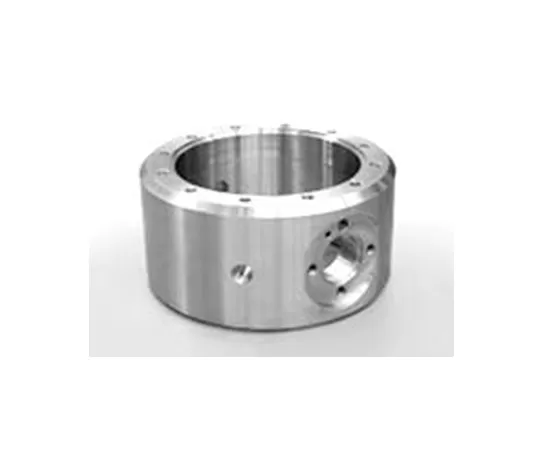

مثال الشغل 4
الصنف | وحدة | T-15 | ملاحظات | ||
السفر | طاولة السفر (محور س) | مم | 1500 | ||
سفر السرج (المحور ص) | مم | 800 | |||
سفر Headstock (محور Z) | مم | 700 | |||
أنف المغزل إلى الطاولة | مم | من من من فاسكيز | |||
مركز المغزل إلى العمود | مم | 810 | |||
طاولة | حجم الجدول | مم | فاسيلي × | ||
قدرة تحميل الجدول | كجم | 1500 | |||
فتحات تي (الكمية-width47 الملعب) | مم | 5-22 × واي | |||
مغزل | قوة المحرك (مستمر/30 دقيقة) | كيلو وات | المؤتمر. 5 | ||
نطاق السرعة | دورة في الدقيقة | 50 ~ (مدفوعة بالحزام) | |||
قطر المغزل | مم | Φ155 | |||
نوع حامل أداة | - | BT50 | |||
سحب نوع مسمار | - | 49 (MAS403) | |||
السرعة | نطاق معدل التغذية | مم/دقيقة | ١-مكعب | ||
سرعة اجتياز سريع (X/Y/Z) | م/دقيقة | 41255 | |||
الدقة | دقة تحديد المواقع (X/Y/Z) | مم | 0.02 | GB/T18400.4 (السفر بالكامل) | |
إمكانية التكرار (X/Y/Z) | مم | 0.01 | |||
أخرى | نظام التحكم الرقمي للتحكم الرقمي للتحكم الرقمي للتحكم الرقمي | - | ميتسوبيشي M80VA | ||
مزود الهواء | تدفق | لتر/دقيقة | ≥ (ANR) | ||
الضغط | MPa | ، ~ ، من | |||
متطلبات الطاقة | KVA | 35 | |||
سعة خزان التبريد | ل | 350 | |||
أبعاد الماكينة | مم | واي * * * | اتجاهات محور X/Y/Z | ||
وزن الماكينة (تقريبًا) | كجم | 11300 |
المعلومات الواردة في هذه الصفحة هي للإشارة فقط. قد تتغير المواصفات والتفاصيل بسبب ترقيات المنتج أو التحسينات. لمزيد من المعلومات ، يرجى الاتصال بنا.
