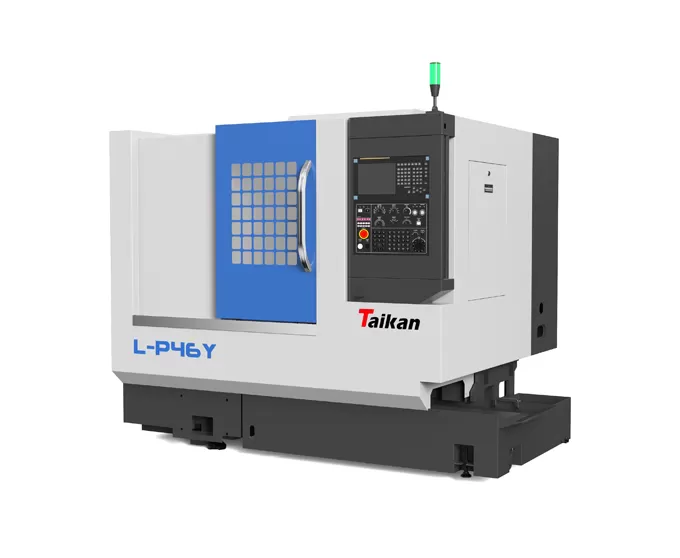

مخرطة تحول أفقي CNC عالية الدقة (طحن)

مجموعة الآلات

ماكس. قطر متأرجح على السرير

مم

Φ500

قطر الآلات (نوع القرص)

مم

Φ300

قطر بالقطع على القاطع

مم

Φ160

طول القطع

مم

350

السفر

سفر محور س

مم

550

قوة محرك محور س/عزم دوران كشك

كيلو واط/نانومتر

و/11

سفر على محور Z

مم

450

قوة محرك Z-axis/عزم دوران كشك

كيلو واط/نانومتر

و/11

سفر محور Y

مم

210

قوة محرك محور Y/عزم دوران كشك

كيلو واط/نانومتر

تقييم/7

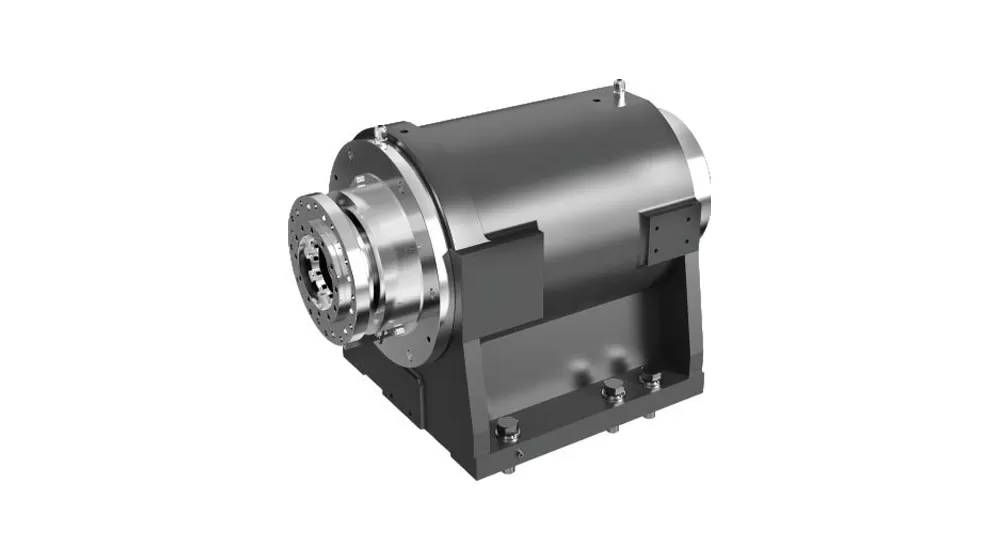

عمود دوران آلي

طاقة الإخراج (S1/S6)

كيلو وات

تقييم/11

شكل نهاية المغزل

A2-5

سرعة المغزل

ص/دقيقة

0-مكعب

المغزل من خلال قطر حفرة

مم

Φ56

قطر قضيب ربط من خلال ثقب

مم

Φ46

طوق

طوق جوفاء

بوصة

6

قوة المحرك

محرك مغزل مصنف/نصف ساعة متواصلة

كيلو وات

تقييم/11

محرك محور س

كيلو وات

1.8

محرك محور Y

كيلو وات

1.2

محرك Z-المحور

كيلو وات

1.8

محرك تغيير الأداة

كيلو وات

0.75

محرك هيدروليكي

كيلو وات

0.75

محرك مضخة التبريد

كيلو وات

0.45

السرعة

سرعة اجتياز سريع (محور س)

م/دقيقة

30

سرعة اجتياز سريع (Z-axis)

م/دقيقة

30

سرعة اجتياز سريع (المحور ص)

م/دقيقة

20

معدل تغذية القطع

مم/دقيقة

1 ~ ، من

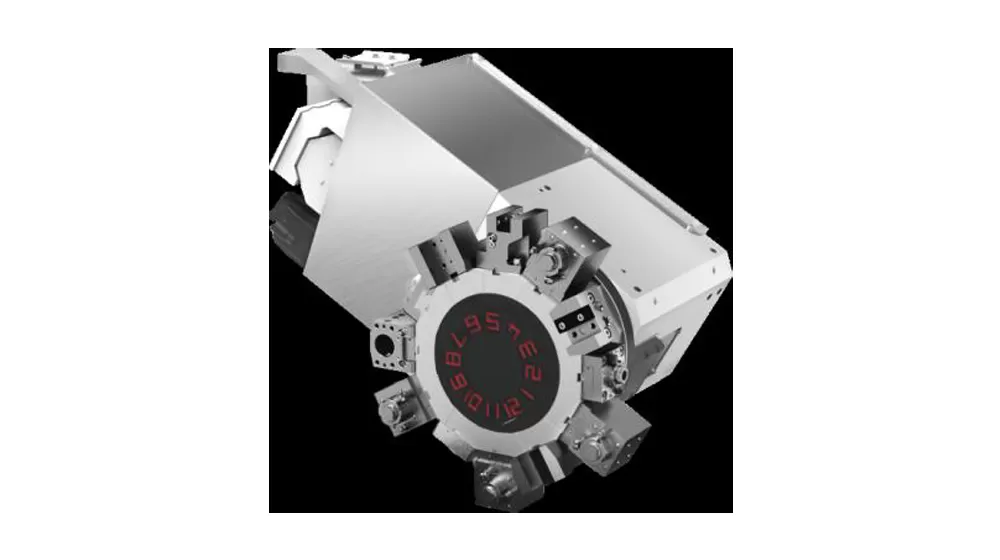

حامل أدوات

شكل حامل أداة

حامل أداة مؤازرة

قدرة الأداة

ر

8

حجم أداة دائرية خارجية

مم

20 × 20

ماكس. قطر أداة مملة

مم

Φ25

ارتفاع مركز البرج

مم

63

4 4 رأس كهربائي

مواصفات تشاك

ER25

محور A/B (4 4 محرك مزدوج)

كيلو وات

من من من من

محور A/B (4 4 محرك مزدوج)

دورة في الدقيقة

0-مكعب

عدد أدوات الطاقة المحورية

-

4 × ER25

عدد أدوات الطاقة ذات المحور B

-

4 × ER25

دقة أداة الآلة

دقة تحديد المواقع (محور س)

مم

0.006

دقة تحديد الموقع (المحور Z)

مم

0.006

دقة تحديد الموقع (المحور ص)

مم

0.006

دقة تحديد المواقع المتكررة (محور س)

مم

0.006

دقة تحديد المواقع المتكررة (المحور Z)

مم

0.006

دقة تحديد المواقع المتكررة (المحور ص)

مم

0.006

ج محور دقة تحديد المواقع

ثواني القوس/درجة

كاندي. 003

أخرى

خزان زيت

ل

60

خزان مياه

ل

100

حجم الماكينة (الطول × العرض × الارتفاع)

مم

فاشلي × ×

وزن الماكينة (الوزن التقريبي)

كجم

3100
