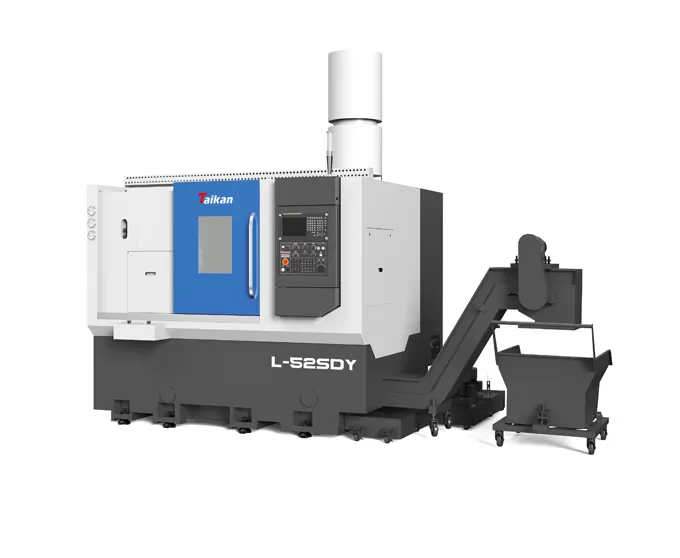

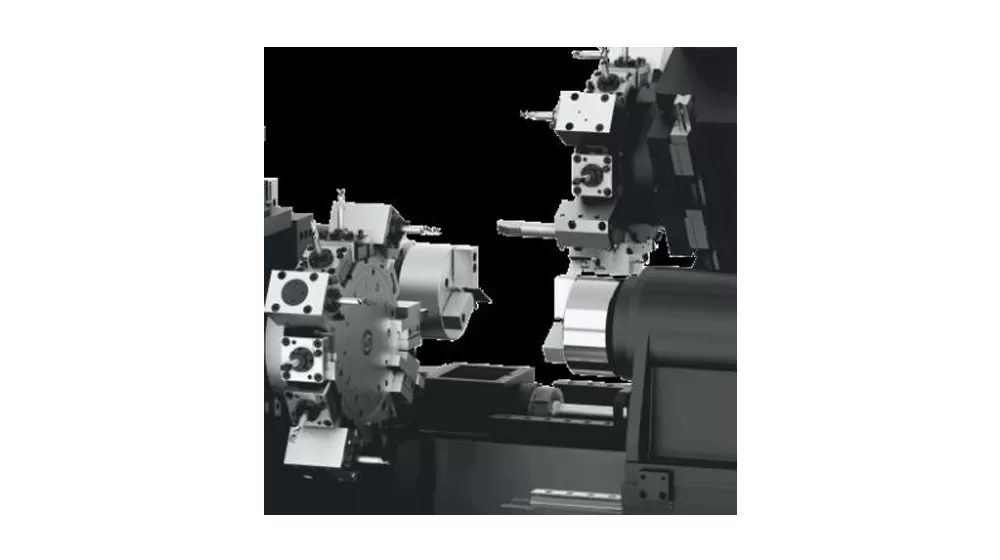

مخرطة تحول أفقي CNC عالية الدقة (طحن)

مجموعة الآلات

ماكس. قطر متأرجح على السرير

مم

Φ570

Max. turning القطر على السرج

مم

Φ320

ماكس. قطر الدوران

مم

Φ130

ماكس. طول تحول

مم

130

السفر

X1 ، X2 محور السفر

مم

من من من فضلك

Y1 محور السفر

مم

± 50

Y1 السفر بالقطع فعالة

مم

± 45

Z1 ، Z2 محور السفر

مم

من من من فضلك

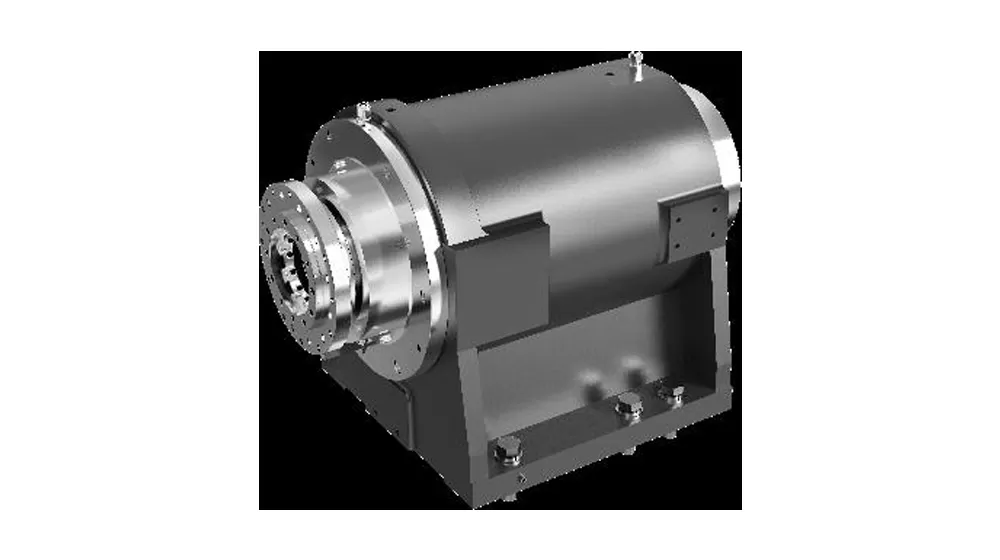

الرئيسية/المغزل الفرعي

حجم تشاك

بوصة

8"

ماكس. سرعة

دورة في الدقيقة

4500

السرعة الأساسية

دورة في الدقيقة

1500

نوع نهاية المغزل

A2-6

المغزل من خلال حجم ثقب

مم

، 18

قوة المغزل الآلية

كيلو وات

Φ67

قطر بار قابل للتعديل

مم

Φ52

عمود الطحن

ماكس. سرعة

دورة في الدقيقة

4500

قدرة الحفر

مم

Φ16 × ، من

قدرة التنصت

[مم] س

M12x1.75

[مم]

محرك عمود الدوران للطحن

كيلو وات

2.3

واجهة برج

BMT45

سرعة التغذية

X-محور سرعة اجتياز السريع

مم/دقيقة

18000

سرعة اجتياز المحور السريع Z

مم/دقيقة

18000

سرعة اجتياز المحور السريع Y

مم/دقيقة

10000

محرك

محرك عمود الدوران

كيلو وات

> 11

محرك مضخة تبريد

كيلو وات

0.75

الكهرباء/مصدر الهواء

قدرة إمداد الطاقة (معدل ثابت مستمر)

كيلو فولت أمبير/كيلو واط

64KVA/44.75KW

مصدر الهواء

لتر/دقيقة

0.5Mpa/1.2

تبريد

سعة خزان المياه

ل

130

الحجم/الوزن

المسافة من مركز المغزل إلى الأرض

مم

1070

ارتفاع الماكينة

مم

2060

المساحة المشغولة (= w)

مم مم

، (بدون ناقل رقاقة) × من

وزن الماكينة (تقريبًا)

كجم

5000
