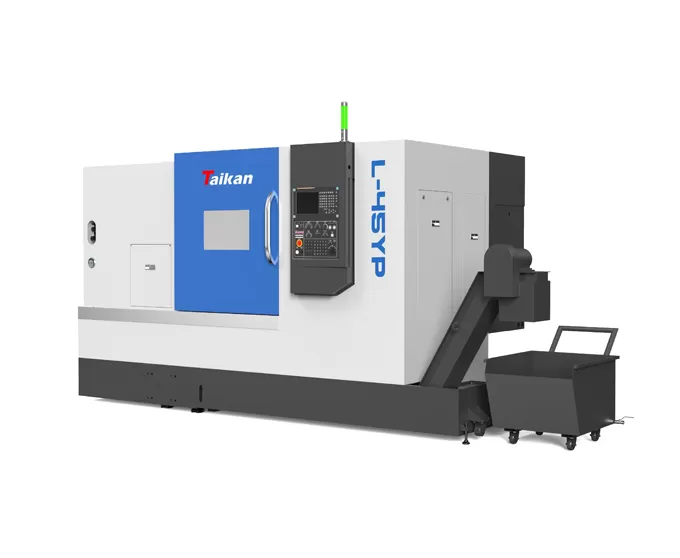

مخرطة تحول أفقي CNC عالية الدقة (طحن)

نطاق المعالجة

ماكس. قطر الدوران

مم

Φ600

ماكس. قطر المعالجة (محور/لوحة)

مم

380/φ450

ماكس. طول المعالجة

مم

900

(محرك كبير اختياري)

ماكس. قطر شريط

مم

Φ75

السفر

سفر محور س

مم

240

قوة محرك محور س/عزم دوران كشك

كيلو واط/نانومتر

و/11

سفر محور Y

مم

(± 50)

قوة محرك محور Y/عزم دوران كشك

كيلو واط/نانومتر

و/11

سفر على محور Z

مم

950

(محرك كبير اختياري)

قوة محرك Z -axis/عزم دوران كشك

كيلو واط/نانومتر

و/11

مغزل

طاقة الإخراج (S1/S6)

كيلو وات

المؤتمر. 5

شكل نهاية المغزل

A2-8

السرعة الدوارة للمغزل

ص/دقيقة

0-واي

قطر الفتحة

مم

Φ87

ظرف

ظرف هيدروليكي 3 فكين

بوصة

10

مجوف

ذيل

قطر الأكمام تايلستوك/السفر

مم

Φ100/

اختياري

تايلستوك كم تفتق ثقب

مورس

مورس 5 #

مركز العيش

السرعة

X-محور سرعة اجتياز السريع

م/دقيقة

30

سرعة اجتياز المحور السريع Y

م/دقيقة

10

سرعة اجتياز المحور السريع Z

م/دقيقة

30

معدل تغذية القطع

مم/دقيقة

١-مكعب

حامل أدوات

قدرة الأداة

ر

12

رأس الطحن قوة المحرك/عزم الدوران كشك

كيلو وات

و 12-46

Αi S oy-B

أداة طحن ماكس. سرعة

ص/دقيقة

4000

مواصفات مقبض أداة الطحن

مم

BMT55

أداة تحول حامل المواصفات

مم

25*25

ماكس. قطر أداة مملة

مم

Φ32

قدرة معالجة حامل الأدوات

أقصى قدرة طحن أداة كهربائية

قطع الطحن بالماس والطحن depthway feed

الفولاذ 45

قدرة الحفر القصوى للأداة الكهربائية

قطر الحفر × تغذية

الفولاذ 45

أقصى قدرة التنصت للأداة الكهربائية

مـ 10 ×

الفولاذ 45

الدقة

س محور دقة تحديد المواقع

مم

0.008

دقة تحديد المواقع على المحور ص

مم

0.02

دقة تحديد المواقع للمحور Z

مم

0.012

ج محور دقة تحديد المواقع

قوس ثانية

51

س محور التكرار

مم

0.004

ص محور التكرار

مم

0.005

تكرار محور Z

مم

0.006

تكرار محور C

قوس ثانية

20

أخرى

قدرة امدادات الطاقة

KVA

30

حجم المبرد

ل

250

البعد

مم

× من من من

الوزن الإجمالي

كجم

4800
