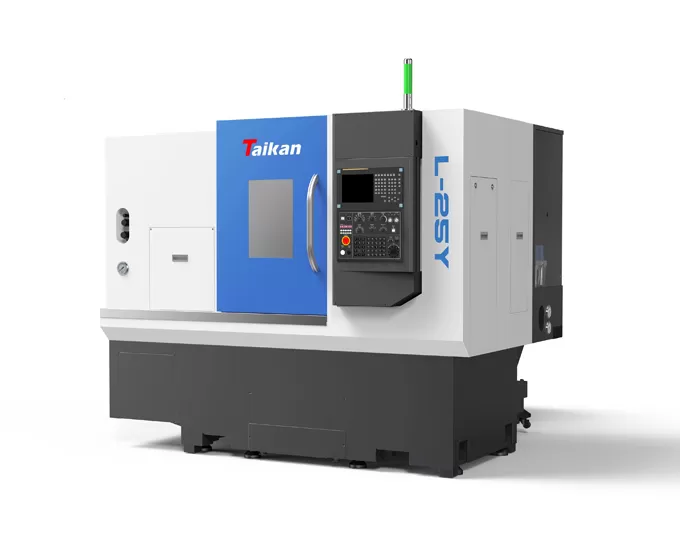

مخرطة تحول أفقي CNC عالية الدقة (طحن)

نطاق المعالجة

ماكس. قطر الدوران

مم

Φ520

ماكس. قطر المعالجة (محور/لوحة)

مم

Φ300/φ350

ماكس. طول المعالجة

مم

330

ماكس. قطر شريط

مم

Φ52

السفر

سفر محور س

مم

190

قوة محرك محور س/عزم دوران كشك

كيلو واط/نانومتر

و/11

سفر محور Y

مم

(± 50)

قوة محرك محور Y/عزم دوران كشك

كيلو واط/نانومتر

و/11

سفر على محور Z

مم

400

قوة محرك Z -axis/عزم دوران كشك

كيلو واط/نانومتر

و/11

مغزل

طاقة الإخراج (S1/S6)

كيلو وات

تقييم/11

شكل نهاية المغزل

A2-5

السرعة الدوارة للمغزل

ص/دقيقة

0-مكعب

قطر الفتحة

مم

Φ67

ظرف

ظرف هيدروليكي 3 فكين

بوصة

6

مجوف

ذيل

قطر الأكمام تايلستوك/السفر

مم

Φ70/،

اختياري

تايلستوك كم تفتق ثقب

مورس

مورس 4 #

مركز العيش

السرعة

X-محور سرعة اجتياز السريع

م/دقيقة

30

سرعة اجتياز المحور السريع Y

م/دقيقة

10

سرعة اجتياز المحور السريع Z

م/دقيقة

30

معدل تغذية القطع

مم/دقيقة

١-مكعب

حامل أدوات

قدرة الأداة

ر

12

قوة محرك رأس الطاقة/عزم دوران كشك

كيلو وات

2.7 كيلو وات/12-46 ن

Αi S oy-B

السرعة القصوى للأداة الكهربائية

ص/دقيقة

4000

مواصفات حامل أداة

مم

BMT45

مواصفات حامل أداة الخراطة

مم

25 × 25

أقصى ثقب أداة هولقطر دير

مم

Φ32

قدرة معالجة حامل الأدوات

أقصى قدرة طحن أداة كهربائية

قطر قاطع الطحن × × التغذية φ 20 × 10 عمق الطحن × 40 مم/دقيقة)

الفولاذ 45

قدرة الحفر القصوى للأداة الكهربائية

قطر تغذية الحفر × معدل تغذية φ14 (مم) × (مم/r)

الفولاذ 45

أقصى قدرة التنصت للأداة الكهربائية

مـ 10 ×

الفولاذ 45

الدقة

س محور دقة تحديد المواقع

مم

0.006

دقة تحديد المواقع على المحور ص

مم

0.02

دقة تحديد المواقع للمحور Z

مم

0.006

ج محور دقة تحديد المواقع

قوس ثانية

51

س محور التكرار

مم

0.004

ص محور التكرار

مم

0.005

تكرار محور Z

مم

0.004

تكرار محور C

قوس ثانية

20

أخرى

قدرة امدادات الطاقة

KVA

25

حجم المبرد

ل

150

البعد

مم

* من من من

الوزن الإجمالي

كجم

3800
