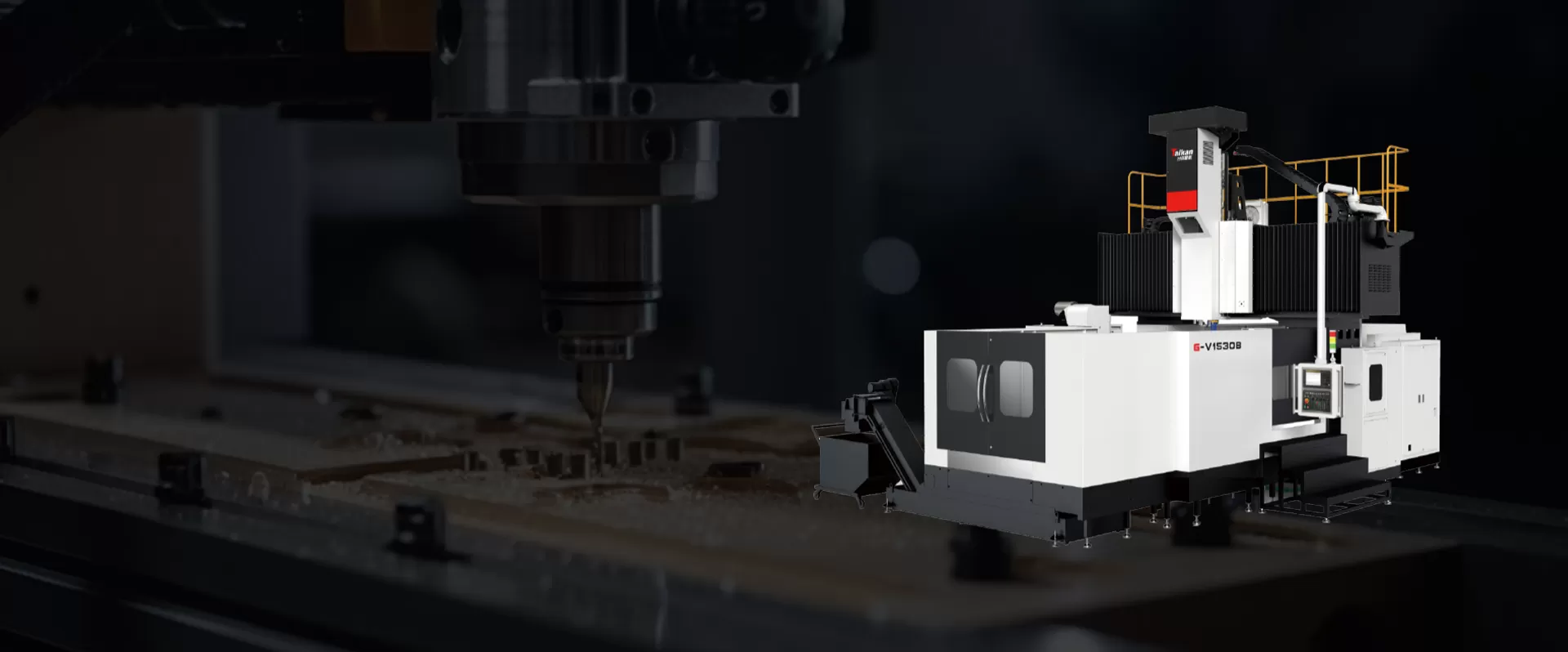

مركز تصنيع جسرية

لضمان أعلى ثبات وصلابة لمختلف تطبيقات الآلات ، توفر Taikan أربعة أنواع من التصاميم الهيكلية:

• هيكل جسرية شعاع ثابت-يظل الشعاع ثابتًا ، مثاليًا للقطع عالي الدقة ، شديد التحمل.

• هيكل جسرية للعمود المتحرك-يتحرك المغزل على طول المحور السيني ، وهو مناسب لتصنيع قطع العمل الكبيرة أثناء السفر الطويل.

• عمود متحرك وهيكل جسرية شعاع متحرك-يوفر الجمع بين العمود المتحرك والحزمة المتحركة مرونة أكبر للمعالجة الآلية على نطاق واسع.

• هيكل جسري من نوع الجسر-إطار صلب للغاية على طراز الجسر ، يضمن أداء ديناميكي عالي للتشكيل المعقد ذي المحاور الخمسة.

تقدم Taikan ثلاث طرق محرك تغذية لضمان دقة عالية وكفاءة الطاقة عبر ظروف تصنيع مختلفة:

• محرك مباشر-يتصل محرك الدفع المباشر مباشرة مباشرة بالمسمار الكروي ، مما يقلل من فقد ناقل الحركة ويحسن الاستجابة الديناميكية ، وهو مثالي للآلات الدقيقة.

• محرك الحزام-الحزام المتزامن يقود المسمار الكروي ، مما يضمن التشغيل السلس لمختلف تطبيقات الآلات العامة.

• محرك علبة التروس-نظام تخفيض التروس يوفر مخرجًا عاليًا لعزم الدوران ، وهو مثالي للقطع الثقيل وقطع الشغل الكبيرة.

يتوفر المحور Z (رأس المغزل) في ثلاثة تكوينات لتناسب متطلبات الآلات المختلفة:

• السكك الحديدية الخطية-تضمن حركة سلسة ، ومناسبة لتصنيع القوالب عالية الدقة.

• قضيب صلب من النوع T-يحسن صلابة واستقرار المحور Z ، وهو مثالي للقطع الشاق.

• صندوق السكك الحديدية الصلبة-يعزز مقاومة الاهتزاز وسعة التحميل ، مما يجعله مثاليًا لتصنيع قطع العمل الكبيرة مع متطلبات الصلابة العالية.

بالإضافة إلى ذلك ، تم تجهيز جميع تكوينات المحور Z بنظام موازنة النيتروجين ، مما يقلل بشكل فعال وزن المغزل ، ويزيد من عمر نظام المؤازرة ، ويحسن دقة المعالجة.

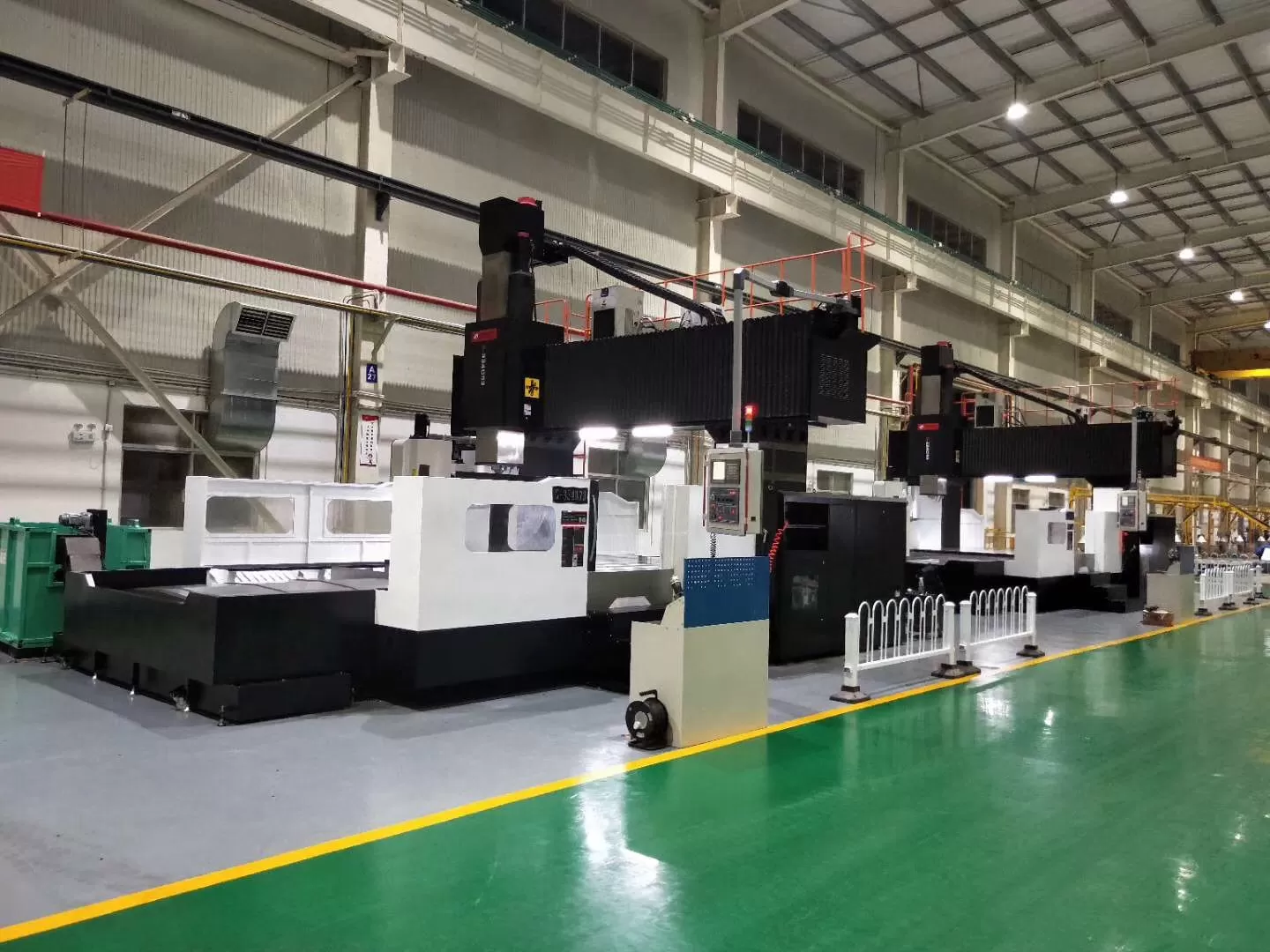

لاستيعاب مجموعة واسعة من متطلبات الآلات ، يقدم Taikan ستة تكوينات رأس مغزل:

• المغزل محرك مباشر-سرعة ودقة عالية ، ومناسبة لقطع الدقة بالقطع.

• مغزل كهربائي-ضجيج منخفض وتشغيل عالي السرعة ، مثالي للقطع عالي الجودة.

• حزام المغزل-عملية مستقرة ، قابلة للتكيف مع ظروف الآلات المختلفة.

• عمود دوران تروس-خرج عزم دوران مرتفع لتطبيقات القطع الثقيلة.

• آلية بالكامل 90 درجة رأس-تمكن بالقطع بخمسة أوجه ، وتحسين مرونة المعالجة والكفاءة من خلال استكمال أسطح متعددة في إعداد واحد.

• رأس طحن مزدوج الأرجوحة من النوع الشوكة-يدعم تحديد المواقع متعدد الزوايا أو التشغيل المتزامن بخمسة محاور ، وهو مثالي لقطع العمل المعقدة وتشكيل القوالب الكبيرة عالية الدقة.
