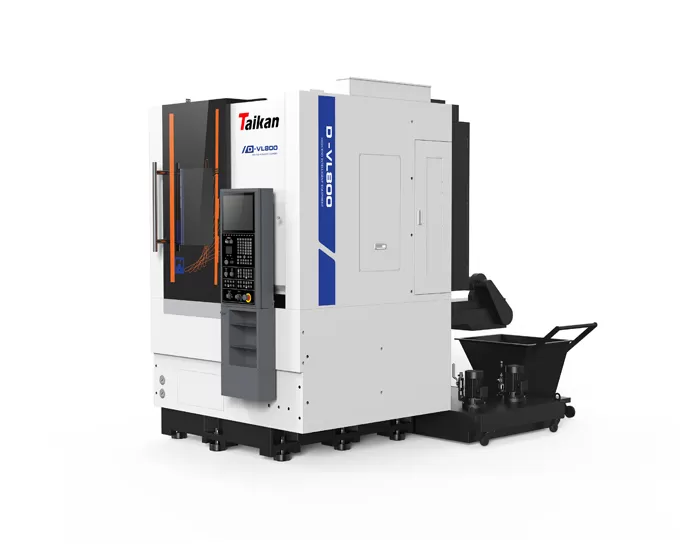

مخرطة عمودية CNC عالية الدقة

مجموعة الآلات

ماكس قطر التأرجح

مم

950

ماكس تحول القطر على النقل

مم

800

أقصى ارتفاع الشغل

مم

800

أقصى وزن الشغل

كجم

1500

مغزل

قطر تشاك

بوصة

18 "(تشاك هيدروليكي)

نطاق سرعة المغزل

ص/دقيقة

50 ~ ، من

ماكس عزم الدوران المغزل

نانومتر

1200

نوع الأنف المغزل

/

A2-11

قطر محمل توسيط المغزل

مم

200

قوة المحرك الرئيسي (S1/S2)

كيلو وات

S1 = 16 ، S2 = 24

عمود أدوات

نوع البرج

/

أفقي (عمودي اختياري)

أفقي

عدد الوظائف

/

12(6)

12

نوع القيادة

/

هيدروليكية

سيرفو

القطر الخارجي لحامل أداة القطع

مم

32 × 32

قطر حامل أداة ثقب داخلي

مم

Φ50

تغذية

X/Z محور تغذية نوع الارشادية

/

دليل خطي

معدل تغذية محور X/Z

مم/دقيقة

كاجو ~ من

س/ض محور سرعة اجتياز السريع

م/دقيقة

20/16

X-محور السفر الأفقي

مم

-20 ~ من

سفر عمودي بمحور Z

مم

820

عزم دوران محرك تغذية محور X/Z

نانومتر

22/30

القدرة بالقطع

قوة المحرك رئيس السلطة

كيلو واط/نانومتر

/

5.5

قدرة الحفر القصوى

مم

/

Φ25 × ، من

قدرة التنصت ماكس

مم

/

M18 × ×/M27 × 2

أقصى قدرة الحز

مم

/

Φ30 × 20 × 40

الدقة

دقة تحديد المواقع (محور س)

مم

0.01

دقة تحديد الموقع (المحور Z)

مم

0.01

دقة تحديد الموقع (المحور C)

"

/

51

إمكانية التكرار (محور س)

مم

0.006

إمكانية التكرار (محور Z)

مم

0.006

إمكانية التكرار (المحور C)

"

/

20

أخرى

نظام التحكم الرقمي للتحكم الرقمي للتحكم الرقمي للتحكم الرقمي

/

سيمنز

إجمالي قدرة امدادات الطاقة

KVA

50

55

سعة خزان التبريد

ل

360

البصمة (الطول والعرض)

مم

كاج ×

ارتفاع الماكينة

مم

3750

وزن الماكينة (تقريبًا)

ر

10.5

11
