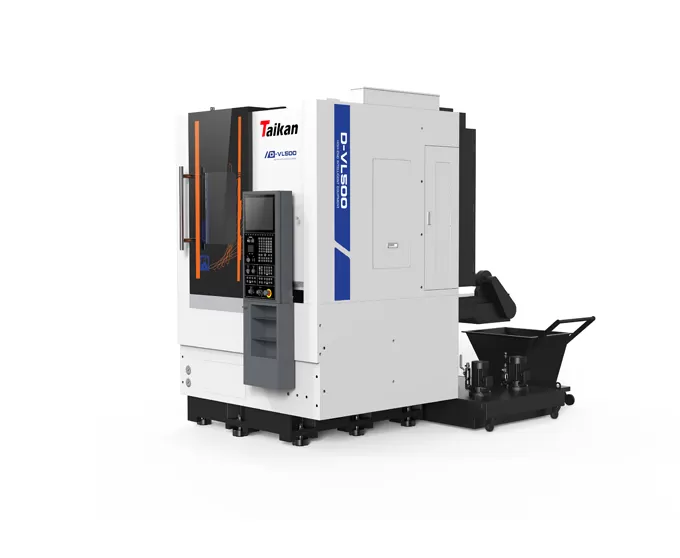

مخرطة عمودية CNC عالية الدقة

مجموعة الآلات

ماكس قطر التأرجح

مم

650

ماكس تحول القطر على النقل

مم

500

أقصى ارتفاع الشغل

مم

500

أقصى وزن الشغل

كجم

500

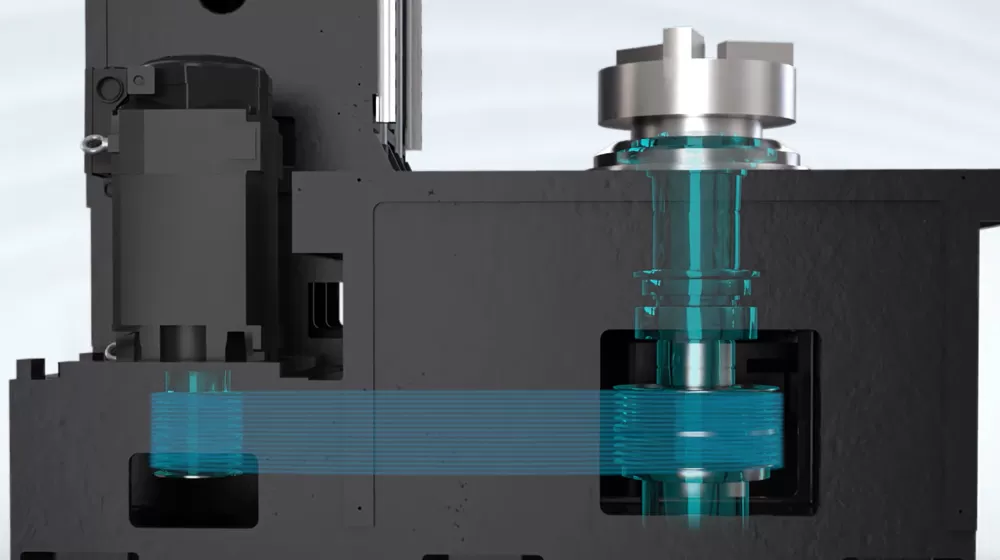

مغزل

قطر تشاك

بوصة

12 بوصة (تشاك هيدروليكي)

نطاق سرعة المغزل

ص/دقيقة

50 ~ ،

ماكس عزم الدوران المغزل

نانومتر

900

نوع الأنف المغزل

/

A2-8

قطر محمل توسيط المغزل

مم

130

قوة المحرك الرئيسي (S1/S2)

كيلو وات

‎ 8 ‎ ‎

12/23

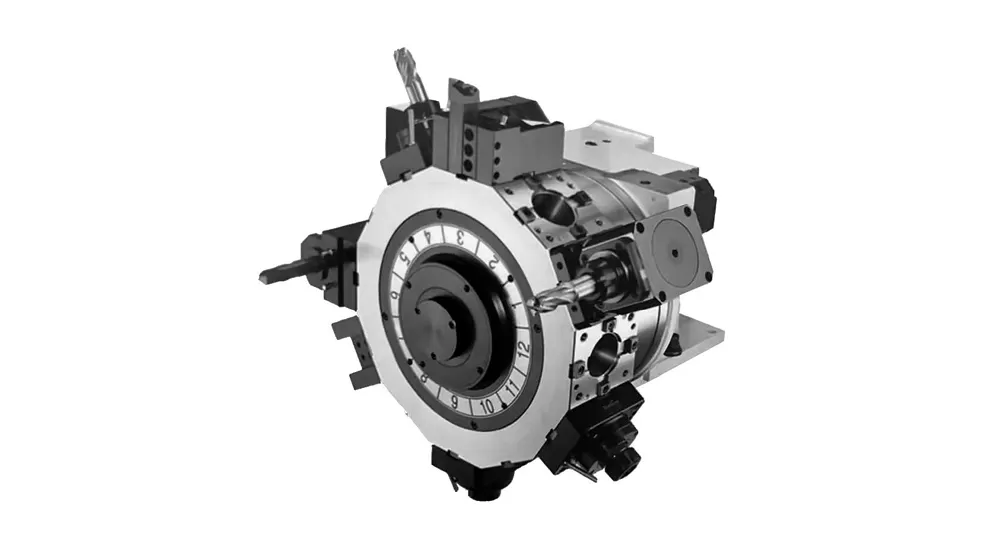

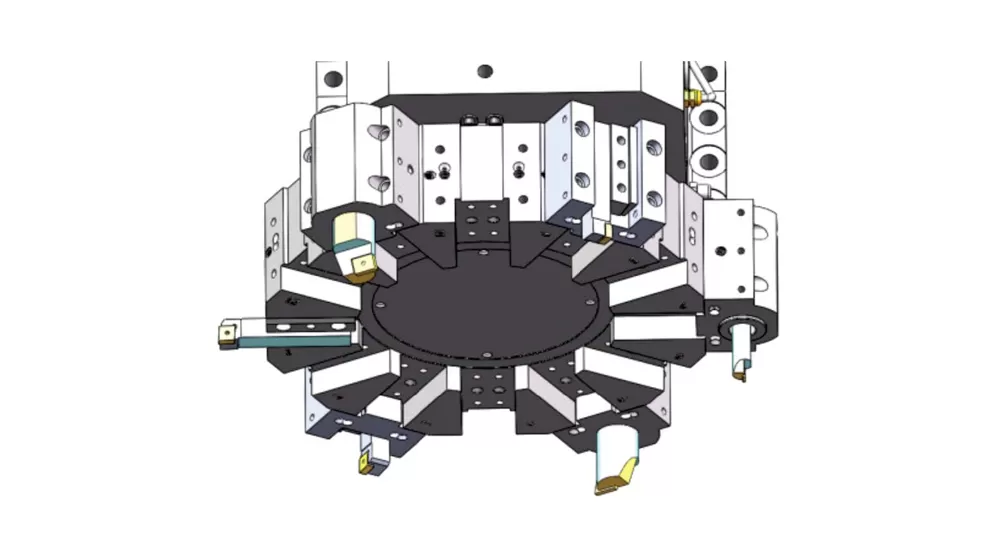

عمود أدوات

نوع البرج

/

أفقي (عمودي اختياري)

أفقي

عدد الوظائف

/

8(6)

12

نوع القيادة

/

هيدروليكية

سيرفو

القطر الخارجي لحامل أداة القطع

مم

32 × 32

قطر حامل أداة ثقب داخلي

مم

Φ50

تغذية

X/Z محور تغذية نوع الارشادية

/

دليل خطي

معدل تغذية محور X/Z

مم/دقيقة

كاجو ~ من

س/ض محور سرعة اجتياز السريع

م/دقيقة

20/16

X-محور السفر الأفقي

مم

-20 ~ من

سفر عمودي بمحور Z

مم

520

عزم دوران محرك تغذية محور X/Z

نانومتر

12/22

القدرة بالقطع

قوة المحرك رئيس السلطة

كيلو واط/نانومتر

/

و 48

قدرة الحفر القصوى

مم

/

Φ20 × من الخارج

قدرة التنصت ماكس

مم

/

M16 × 2/M27 ×

أقصى قدرة الحز

مم

/

Φ25 × 15 × 40

الدقة

دقة تحديد المواقع (محور س)

مم

0.01

دقة تحديد الموقع (المحور Z)

مم

0.01

دقة تحديد الموقع (المحور C)

"

/

55

مم

0.006

إمكانية التكرار (محور Z)

مم

0.006

إمكانية التكرار (المحور C)

"

/

25

أخرى

نظام التحكم الرقمي للتحكم الرقمي للتحكم الرقمي للتحكم الرقمي

/

سيمنز

إجمالي قدرة امدادات الطاقة

KVA

45

50

سعة خزان التبريد

ل

300

البصمة (الطول والعرض)

مم

كاج ×

ارتفاع الماكينة

مم

2600

وزن الماكينة (تقريبًا)

ر

6.5

7
