خصائص المنتج

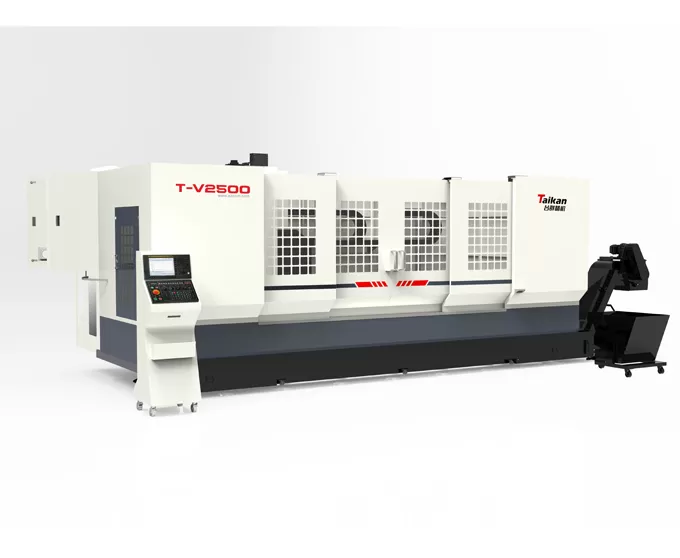

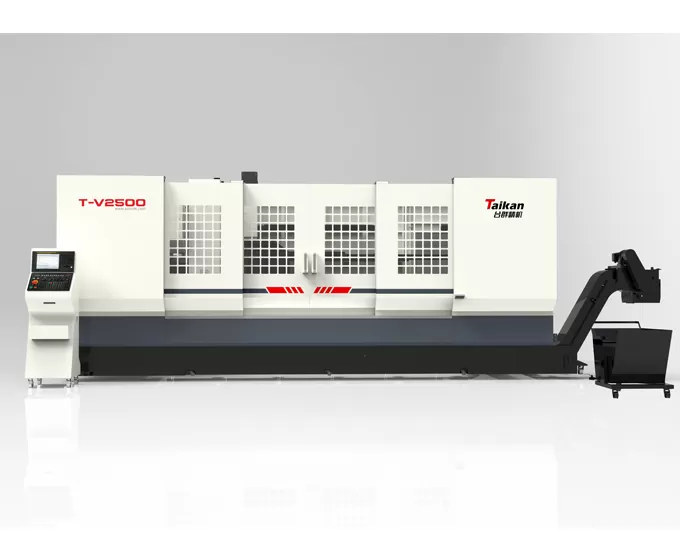

مركز تصنيع الملف الشخصي من سلسلة T-V2500 (BT40) ، يمكن لتصميم السفر الكبير تلبية متطلبات معالجة العملاء للمعادن غير الحديدية كبيرة الحجم ، ونوع الإطار ، وأجزاء الملف الشخصي وعمليات الحفر والتنصت الأخرى ، ويمكن أن يحقق سرعة طحن سريعة.
يعتمد المحور X و Y و Z لأداة الماكينة على قضبان توجيه خطية كروية ، ويعتمد نظام تغذية المحور X / Y / Z على ناقل الحركة اللولبي الكروي لضمان متطلبات الصلابة والدقة لأداة الماكينة.
يعتمد المحور الثلاثة محرك سيرفو رقمي AC مع موثوقية عالية وأداء ختم جيد لضمان أداء ديناميكي جيد ، ويمكنه تحسين دقة أداة الماكينة من خلال تحليل وتعويض موضع الإحداثيات من خلال نظام التحكم العددي عالي الأداء المستورد.
إزالة رقاقة السلسلة الأمامية ، إزالة رقاقة أكثر سلاسة وكفاءة ، سهلة التنظيف.
1 ، السرير والمكونات الأخرى عالية القوة ، عالية امتصاص الصدمات عالية الجودة من الحديد الزهر أو أجزاء لحام الهيكل الفولاذي ، وذلك لتلبية متطلبات المعالجة والقطع.
2 、 مجهزة بنظام Mitsubishi M80B CNC عالي الأداء ، فهي تضمن استقرار التحكم في أداة الماكينة ، بالإضافة إلى وظائف معالجة CNC والوظائف المساعدة التي يطلبها المستخدمون.
3 、 تتبنى مجلة الأدوات 24 مجلة أدوات من نوع القرص من Taikan ، بجودة موثوقة وأداء مستقر.
4 、 يعتمد المغزل على وحدة المغزل عالية السرعة للمجموعة ، ومجهز باتصال مباشر BT40-12000r / min. تتبنى الواجهة الأمامية للمغزل تصميم متاهة ولها وظيفة حماية ستارة الهواء لمنع سائل القطع من دخول محمل المغزل.
5 、 أقصى سرعة اجتياز سريعة للمحور X هي 20 م / دقيقة ، والمحور Y هو 28 م / دقيقة ، والمحور Z هو 28 م / دقيقة. تعمل سرعة الاجتياز السريعة على تقصير وقت المعالجة وتضمن تحسين كفاءة المعالجة.
معلمات المنتج
| العناصر | وحدة | البارامتر | كلام | ||
| تجهيز | المحور X | المليمتر | 2500 | ||
| المحور ص | المليمتر | 550 | |||
| المحور Z | المليمتر | 550 | |||
| المسافة من أنف المغزل إلى الطاولة | المليمتر | 150-700 | |||
| طاولة العمل | حجم الجدول | المليمتر | 2500*550 | ||
| ماكس تحميل | ك جم | 800 | |||
| فتحة T (الكمية العرض * الفضاء) | المليمتر | 5-18*100 | |||
| مغزل | قوة المحرك (تصنيف / وقت قصير) | ك و | 7.5/11 | ||
| عزم دوران المحرك (وقت مقنن / قصير) | ن.م | 35.8/95.5 | |||
| نطاق السرعة | دورة في الدقيقة | 20-12000 | |||
| قطر المغزل | المليمتر | 150 | |||
| تفتق المغزل | / | بي تي 40 | |||
| محرك | قوة المحرك X / Y / Z | ك و | 4.5/3.0/3.0 | ||
| سرعة | نطاق سرعة القطع | م / دقيقة | 10-10000 | ||
| X / Y / Z محور سرعة الحركة السريعة | م / دقيقة | 20/28/28 | |||
| مجلة أداة | سعة الأداة | اجهزه الكمبيوتر | 24 | ||
| وزن الأداة | ك جم | 7 | |||
| طول الأداة | المليمتر | 250 | |||
| الحد الأقصى للقطر (سكين كامل / سكين فارغ مجاور) | المليمتر | 70/150 | |||
| آخر | نظام التحكم | ميتسوبيشي M80B | |||
| مصدر الهواء | تدفق | لتر / دقيقة | ≥200（ANR） | ||
| ضغط | الكروب الذهنيه | 0.6-0.8 | |||
| إجمالي استهلاك الطاقة | كيلو فولت أمبير | 30 | |||
| سعة خزان المياه | L | 350 | |||
| حجم الجهاز（L * W * H） | المليمتر | 6800*3200*2800 | يتوافق مع المحور X * Y * Z | ||
| وزن الآلة | ك جم | 10000 | |||
الأبعاد الكلية لأداة الماكينة عرضة للتغيير بسبب التكوين دون إشعار آخر.
