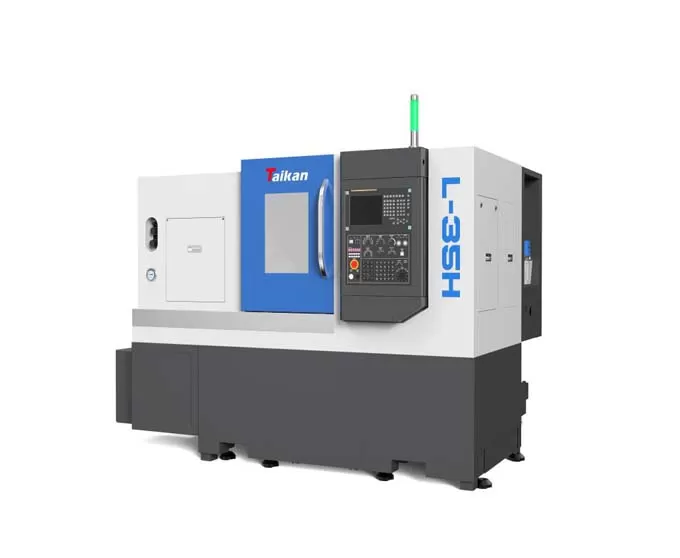

Caractéristiques du produit
Le processus est puissant, multifonctionnel, multi-espèces, en petit lot, un serrage peut compléter une variété de traitements de besoins de fabrication de marché personnalisés, pour répondre aux besoins complexes de traitement des pièces, largement utilisé dans le domaine des vannes, des navires et des machines de construction, particulièrement favorisé par les entreprises de fabrication de pièces automobiles.
- Structure de selle de tour inclinée à 30 degrés, très rigide et à faibles vibrations, conçue pour prolonger la durée de vie de l’outil.
- Structure de broche de haute précision et haute rigidité avec faux-rond de broche inférieur à 0,003 mm.
- Servo et tourelle de puissance de haute précision, haute rigidité, haute stabilité.
- La vis des axes X et Z adopte une vis de précharge bidirectionnelle de niveau C3 importée, à grande vitesse et silencieuse, 30 m / min, une vitesse de réponse rapide et une précision de positionnement élevée.
- Panneau de commande ergonomique de type pivotant.
- Une variété d’options d’automatisation pour atteindre une efficacité de production plus élevée.
Paramètres du produit
| Tem | Nom | L-35H |
| traitement gamme |
Diamètre maximal de rotation de l’outil (mm) | φ520 |
| Diamètre d’usinage maximum (mm) | φ350 | |
| Longueur d’usinage max. (mm) | 500 | |
| Max. Diamètre de la barre (mm) | φ51 | |
| Intérim | Course de l’axe X (mm) | 190 |
| Déplacement de l’axe Y (mm) | 1 | |
| Course de l’axe Z (mm) | 530 | |
| Fuseau | Puissance de sortie (kw) | 7.5/11KW |
| Type de tête de broche | A2-6 | |
| Vitesse de la broche Mavimum (tr/min | 4000 | |
| Mandrin Cylindres |
Mandrin creux de 8 pouces cylindre d’huile SOID moyen |
|
| Aussi Détenteurs |
Forme de la tourelle | Tourelle servo |
| Capacité de l’outil (Sec) | 12 | |
| Taille externe de l’outil (mm) | 25×25 | |
| Outil d’alésage maximal Diamètre (mm) |
φ40 | |
| Puissance de l’outil rotatif (kw) | / | |
| Changement de vitesse rapide vitesse |
Axe X (mm/min) | 30000 |
| Axe Z (mm/min) | 30000 | |
| Alimentation vitesse |
Vitesse d’alimentation (mm/min | 1-8000 |
| Poupée mobile | Type Tallstock | Poupée mobile hydraulique (optonal) |
| Type de trou conique de poupée mobile | Mohs 4# | |
| Course du manchon de la poupée mobile (mm) | 100 | |
| Mouvement Mavimum (mm) | 500 | |
| Positionnement exactitude |
Axe X (mm) (course complète) | 0.006 |
| Axe Y (mm) (course complète) | / | |
| Axe Z (mm) (course complète) | 0.008 | |
| Répétable positionnement exactitude |
Axe X (mm) (course complète) | 0.004 |
| Axe Y (mm) (course complète) | / | |
| Axe Z (mm) (course complète) | 0.004 | |
| Contrôle Système |
Formulaire NC | FANUC |
| Poids | Poids de la machine (poids approximatif) | 3600kg |
| Surface au sol | Longueur*largeur*hauteur(mm) | 2498*2385*1675 |
| Formulaire d’évacuation des copeaux | Arrière automatique décharge |
Toutes les photos de cet album sont fournies à titre indicatif uniquement et sous réserve de livraison ;
Nos produits sont constamment améliorés et les informations ci-dessus sont susceptibles d’être modifiées sans préavis.
