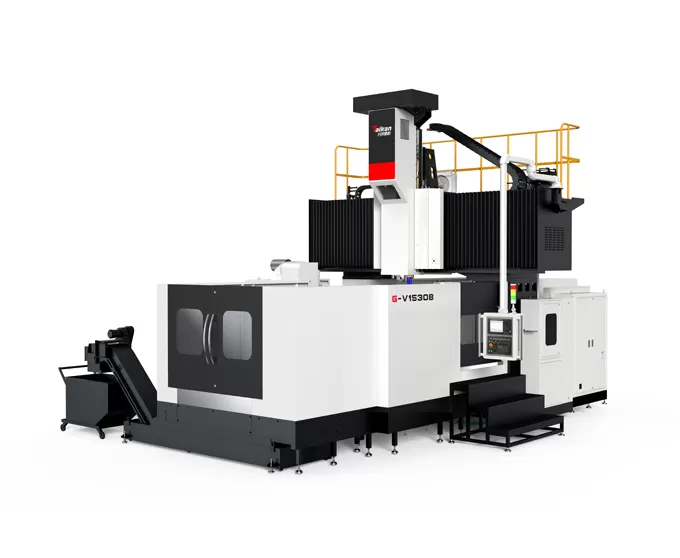

G-V1530B مركز طحن العمود المزدوج
خصائص المنتج
يستخدم مركز تصنيع العمود المزدوج G-V1530B بشكل أساسي لمعالجة الأجزاء المعقدة الصغيرة والمتوسطة الحجم من المعادن الحديدية وغير الحديدية. تتميز بخصائص السرعة العالية والدقة العالية والمرونة العالية وحماية البيئة.
هيكل الماكينة بالكامل: تعتمد الآلة على إطار العمود المزدوج الثابت ، وهيكل تحريك المنضدة. الأجزاء الكبيرة للأساس مصنوعة من صب رمل راتنج عالي الجودة ومواد من الحديد الزهر عالية القوة ، بحيث يمكن للآلة الحصول على صلابة عالية ودقة مستقرة. تم تحليل المسبوكات الرئيسية عن طريق تحليل العناصر المحدودة ، وكان تخطيط الشبكة معقولا ، والذي يلبي تماما احتياجات قطع عزم الدوران العالي لأداة الماكينة.
المغزل: تأتي أداة الماكينة بشكل قياسي مع مغزل ميكانيكي عالي الصلابة متصل مباشرة بعلبة التروس متغيرة السرعة. لديها عزم دوران كبير منخفض السرعة ، وسرعة عالية وعالية الدقة ، وضوضاء منخفضة وسهولة الصيانة ، ويمكن أن تلبي متطلبات الثقب والطحن والحفر. يعمل مبرد الماء القياسي على تبريد المغزل ، ويزيد من عمر خدمة المغزل ، ويقلل من تأثير التشوه الحراري للمغزل على دقة المعالجة.
الإرشادات: تعتمد كل من الممرات الإرشادية للسرير (المحور X) وأدلة الشعاع (المحور Y) وممرات الكبش (المحور Z) على ممرات إرشادية مستوردة للخدمة الشاقة ، والتي تتميز باحتكاك منخفض ، وقدرة تحمل قوية ، واهتزاز منخفض عالي السرعة ، وعدم الزحف بسرعات منخفضة. دقة عالية في تحديد المواقع. تتبنى الممرات الإرشادية للعارضة المتقاطعة ترتيبا متدرجا لزيادة امتداد سكة التوجيه وتحسين قدرة التحمل. لديها أداء جيد في الحمل وتضمن قطعا مستقرا أثناء المعالجة.
القيادة: يتم تشغيل محاور التغذية الثلاثة ل X و Y و Z بواسطة محركات تغذية FANUC ، والتي تتمتع بثبات جيد وتشغيل موثوق. يستخدم المحور X والمحور Y هياكل محرك لولبي كروي كبير الرصاص. يستخدم المحور Z محركا متصلا مباشرة باللولب الكروي ، ويستخدم المحور Z أسطوانة توازن النيتروجين لموازنة وزن الكبش.
النظام: مزود بنظام CNC FANUC 0i-MF Plus (5) عالي الأداء لضمان استقرار التحكم في أداة الماكينة ووظائف معالجة CNC والوظائف المساعدة التي يتطلبها المستخدمون.
معلمات المنتج
| بند | وحدة | جي في 1530 ب | كلام | ||
| نطاق المعالجة | المحور X | المليمتر | 3200 | ||
| المحور Y | المليمتر | 2200 | |||
| المحور Z | المليمتر | 1000 | |||
| المسافة من وجه نهاية المغزل إلى طاولة العمل | المليمتر | 250～1250 | |||
| عرض الباب الفعال | المليمتر | 1950 | |||
| المنضدة | حجم | المليمتر | 1500*3000 | ||
| الحمولة القصوى | ك جم | 10000 | |||
| فتحة على شكل حرف T | المليمتر | 28 | |||
| مغزل | قوة محرك المغزل (مصنفة / كحد أقصى) | ك و | 15/18.5 | ||
| سرعة المغزل (محرك التروس) | ص / دقيقة | 4000～6000 (5500 عند توفير المياه من المركز الاختياري) | خلال 120 دقيقة | ||
| 40～4000 | مستمر | ||||
| عزم الدوران الناتج (مصنف / الحد الأقصى) | نانومتر | 807/1331 | |||
| قطر المغزل | المليمتر | φ210 | |||
| نسبة محرك الأقراص | 1:1/1:5.64 | ||||
| قسم الكبش | المليمتر | 420*420 | |||
| تفتق المغزل / مسمار السحب | BT50 / P50T-I（MAS403） | ||||
| سرعة | نطاق سرعة تغذية القطع | مم / دقيقة | 10000/10000/10000 | ||
| سرعة الحركة السريعة للمحور X ، Y ، Z | مم / دقيقة | 15000/15000/15000 | |||
| دقة | دقة تحديد المواقع（X / Y / Z） | لا صريف | 0.027/0.023/0.016 | ||
| مع صريف | 0.023/0.019/0.014 | ||||
| كرر دقة تحديد المواقع（X / Y / Z） | لا صريف | 0.017/0.014/0.010 | |||
| مع صريف | 0.015/0.012/0.009 | ||||
| آخر | ثقل موازنة المحور Z | ضغط الزيت + توازن النيتروجين | |||
| نظام CNC | فانوك 0I-MF بلس | ||||
| هواء | تدفق | لتر / دقيقة | 300 | ||
| ضغط الهواء | الكروب الذهنيه | 0.6~0.8 | |||
| إجمالي سعة الطاقة | كيه فا | 50 | |||
| حجم صندوق التبريد | L | 500 | |||
| أبعاد مظهر أداة الآلة | المليمتر | 7676*5576*5200 | |||
| أداة آلة حماية الصفائح المعدنية | جبر | صفائح معدنية واقية بالكامل | لا غطاء | ||
يتم تحسين منتجاتنا باستمرار والمعلومات المذكورة أعلاه عرضة للتغيير دون إشعار.
